101-00A电热恒温干燥箱

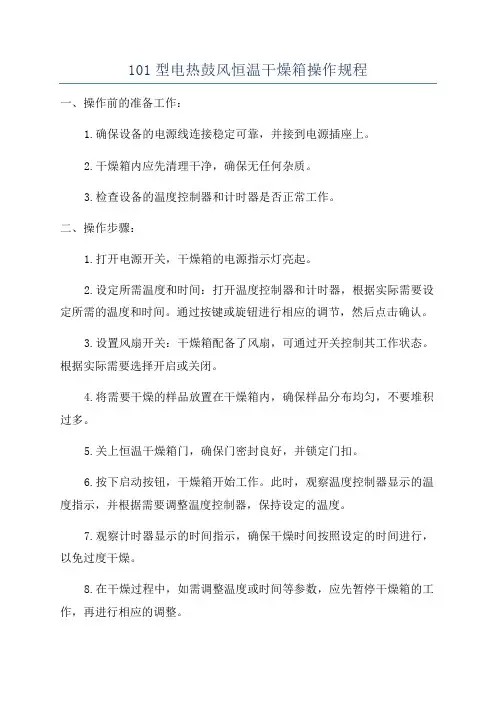

101型电热鼓风恒温干燥箱操作规程
101型电热鼓风恒温干燥箱操作规程一、操作前的准备工作：1.确保设备的电源线连接稳定可靠，并接到电源插座上。
2.干燥箱内应先清理干净，确保无任何杂质。
3.检查设备的温度控制器和计时器是否正常工作。
二、操作步骤：1.打开电源开关，干燥箱的电源指示灯亮起。
2.设定所需温度和时间：打开温度控制器和计时器，根据实际需要设定所需的温度和时间。
通过按键或旋钮进行相应的调节，然后点击确认。
3.设置风扇开关：干燥箱配备了风扇，可通过开关控制其工作状态。
根据实际需要选择开启或关闭。
4.将需要干燥的样品放置在干燥箱内，确保样品分布均匀，不要堆积过多。
5.关上恒温干燥箱门，确保门密封良好，并锁定门扣。
6.按下启动按钮，干燥箱开始工作。
此时，观察温度控制器显示的温度指示，并根据需要调整温度控制器，保持设定的温度。
7.观察计时器显示的时间指示，确保干燥时间按照设定的时间进行，以免过度干燥。
8.在干燥过程中，如需调整温度或时间等参数，应先暂停干燥箱的工作，再进行相应的调整。
三、操作注意事项：1.使用人员在操作过程中应穿戴防护设备，如手套、护目镜等，避免热源直接接触皮肤。
2.在操作过程中，应注意观察温度和时间的变化，确保设定的温度和时间符合实际需求。
3.干燥箱在工作过程中会产生热量，因此在干燥过程中应避免将易燃物品或易熔化物品放入干燥箱内。
4.干燥箱在工作过程中应保持通风良好，以保证设备正常运行。
5.在使用完毕后，应及时关闭电源开关，断开电源插头，并对设备进行清洁。
6.干燥箱保养要定期进行，如清洁灰尘、润滑齿轮等，并检查设备的电线是否完好，有无损伤。
通过正确的操作方法和注意事项来使用101型电热鼓风恒温干燥箱，可以提高设备的使用寿命并确保实验工作的顺利进行。
使用人员需严格按照操作规程进行操作，并在操作过程中遵循安全操作规范，以保证人身安全和设备的正常工作。

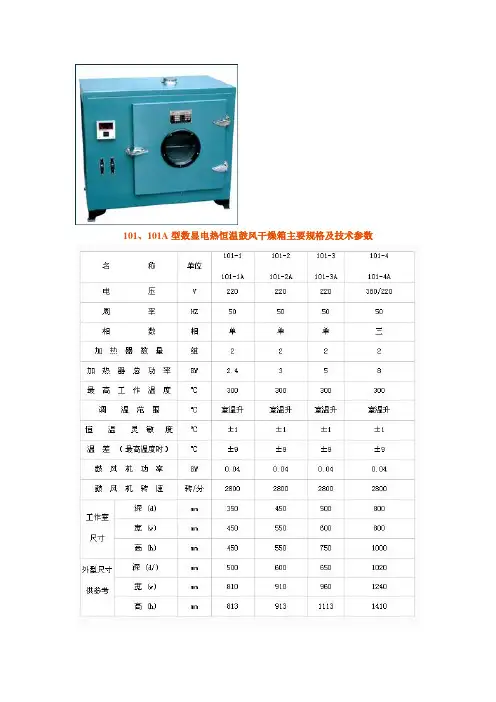

电热恒温干燥箱使用说明书
101、101A型数显电热恒温鼓风干燥箱主要规格及技术参数一、用途及性能：本厂生产的101、202型电热干燥箱最高工作温度分别为250℃、300℃二种。
工作室尺寸有大小四种规格，可供各种试品置入使用。
它适用于烘焙、干燥、热处理及其他加热，工业上或试验室都可使用。
（但不适用于带挥发物的及易燃易爆的物品置入干燥箱，以免引起爆炸。
）干燥箱之工作温度可由室温升10℃起至最高度止，在此范围内可任意选定工作温度，选定后可借箱内自动控制系列使温度恒温。
202型电热干燥箱工作室内借冷热空气之比重动向促成对流，使室内温度均匀。
101型鼓风干燥箱装有电动鼓风机，促使室内热空气对流，使室内温度更加均匀。
101－A，201－A系列干燥箱采用数字式控温，比老式的热胀式控制器更加精密。
且读数直观，操作简便，灵敏度高，是工厂及科研单位等理想的干燥设备。
101、202系列干燥箱采用电子调节仪控温，经济、实用。
101S、202S系列内旦为不锈钢制成，其规格性能使用与本厂其他干燥箱产品相同。
二、结构说明本干燥箱由型钢薄板构成，箱体内有一供放置试品和工作室，工作室内有试品搁板，试品可置于其上进行干燥，工作室内与箱体外壳有相当厚度的保温层，中以硅棉或珍珠岩作保温材料。
箱门间有一玻璃门或观察口，以供观察作室之情况。
101型鼓风干燥箱内装有鼓风机，工作室内空气借鼓风机促成机械对流。
开启排气阀门可使工作室内之空气得以更换，获得干燥效果，温度用仪表进行自动控温，控温仪、继电器及全部电气控制设备均装于箱侧控制层内，控制层有侧门可以卸下，以备检察或修理线路时用。
箱内工作室左壁与保温层之间有风道，风装有鼓风风叶及导向板，开启电机开关可使鼓风机工作。
电热器装于箱体内工作室下，共分二组即“电源”、“高温”，并有议表指示灯指示加热工作，绿灯亮表示电热器工作，箱内在加热，绿灯灭红灯亮表示加热停止，即恒温状态。
使用前准备：1、该箱安放在室内干燥及水平处，不必使用其他固定装置。
电热恒温干燥箱(101A-3)操作规程
电热恒温干燥箱(101A-3)操作规程
1、接通电源，把“电源/关”按钮打向“电源”位置，启动后数控屏显示为当前设定温度；
2、温度设定，把“测量/设定”按钮按压一次，进入温度设定状态，数控仪屏显示为当前设定，旋转“设定调节”旋钮，直到所需温，再重按一次“测量/设定”按钮，便完成温度设定；
3、打开箱门，放入试样进行试验；
4、升温时，可根据实际需要，拨动“高温/低温”开关来调节热功率的大小，把“鼓风/关”开关拨向“鼓风”位置，使箱内温度均匀、迅速升高；
5、注意事项
（1）当温度过高（升至300℃左右）时，开启箱门可能会使玻璃急骤冷却而破裂；
（2）本处切忌烘烤易燃、易爆、易挥发性的物品，以防爆炸；（3）箱体外壳必须有效接地。
101-0电热鼓风恒温干燥箱
101-0电热鼓风恒温干燥箱使用说明书101-0电热鼓风恒温干燥箱一、产品简介101-0电热鼓风恒温干燥箱适用于工矿企业、大专院校、医药卫生、科研单位等对物品进行烘焙、干燥、溶解等用。
箱体冷轧板冲压焊接、表面喷塑、外设观察窗、搁板高距可以调节。
控温仪表分为指针式、数字显示式、智能微电脑式，以适应用户不同需求。
二、技术指标★电源电压(V)：220★加热功率(W) 1600★温度范围(℃)：室温+5~300★温度精度(℃)：±1.0★温度波动度(℃)；±1.0★工作室尺寸(D×W×H (mm)：350×350×350★搁板负荷：15★外形尺寸 (L×W×H)：670×550×600★重量：50一、用途101系列电热鼓风干燥箱电热鼓风干燥箱供化验室和科学研究等单位做烘焙、熔腊、灭菌之用。
二、结构特点是采用对流通风式结构，冷空气自底部风孔进入，热空气自顶部风顶逸出。
冷空气经底部加热器加热后，一面直接经地板小孔进入室内，一面经内室左侧花板孔进入内室，由于电动鼓风机促使室内热空气机械对流，使室内温度均匀性较非鼓风式干燥箱更为均匀。
本干燥箱箱体由钢板制成，表面涂漆，绝热层充填物充足，保温性能好、外部装饰零件均镀烙。
干燥箱装有双道门，便于观察物体试验情况电器零件装于箱体左侧空间内，便于检修，运行可靠、加热器分四组，（101-4、101-5为二组）使用选温开关，可根据加热速度及使用温度合理选用档次，切温冲小。
三、主要技术指标1、使用温度:60-3002、温度波动:≤±1℃3、温度均匀性允差:不大于最高温度的±2.5%4、工作电源，交流220V±22V 50±1HZ，，101-4、101-5为三组四线交流220V，50HZ5、噪声: ≤60Db四、使用方法1、当物品防金箱内后，将玻璃门与外们关上，并将箱顶上的风顶活门适当旋开。
101A-3型恒温干燥箱操作规程
101A-3型恒温干燥箱操作规程
适用测读范围：常温~300摄氏度
目的：有效控制仪器，确保数据的准确性、有效性
编制依据：出厂证明文件
内容：
1、检查温控箱，电器性能是否正常，并注意是否有电路短
路及漏电现象，若确定无异常即可放入试样，关好箱门
2、接通电源，开启加热开关，再将温控器旋钮由“0”处调
至所需温度，此时温控箱开始升温
3、若试样需要即可开启鼓风机开关
4、在干燥箱工作时，欲观察干燥箱工作情况，可开启外
门，借玻璃门观察，但箱内玻璃门不开为宜，以免影响恒温效果
5、试样干燥至预定效果后关闭电源开关
6、待试样冷却后打开箱门取出试样
7、打扫箱内污垢，以便下次再用
场项目部。
电热鼓风干燥箱技术参数
电热鼓风干燥箱技术参数电热鼓风干燥箱技术参数电热鼓风干燥箱技术参数电热鼓风(ɡǔ fēnɡ)干燥箱技术参数电热鼓风干燥箱规格101电热鼓风干燥箱电热恒温鼓风干燥箱电热鼓风烘箱(hōngxiāng) 真空干燥箱干燥箱101A电热鼓风干燥箱用途：本仪器是厂矿，试验室科研单位用于烘干各种材料的必备仪器，前门带观察孔，内胆采用不锈钢焊接而成，温度数显自控，直观等优点(yōudiǎn)。
沧州路仪咨询电话技术指标：1、温控范围：50-300℃2、温控精度：±1℃3、加热器两组（瓦数根据箱子大小而定）4、工作电压：220V 380V5、箱内尺寸：350*350*450(101-!)(45型) 450*550*550(101-2)(55型) 550*600*750(101-3)(75型) 800*800*1000(101-4)(800一米)101系列电热恒温鼓风干燥箱一、用途和性能101系列电热恒温鼓风机干燥箱，最高温度200°C，250°C300°C三种规格，主要用于物品的烘焙，干燥，热处理和热加工、农业生产，科学研究，医疗卫生单位，实验实均可使用，但不适用挥发性物品，以免引起爆炸，温度控制系统采用TEF系列指针式温度控制仪，笨仪器具有调节方便，控温性能可靠等优点。
箱内装有电动鼓风，促进箱内热空气机械对流，使之达到温度均匀，精密度高的效果。
二、基本结构和工作原理电热恒温干燥箱内用薄钢板制成，工作室内有试品隔板，工作室与箱体外壳之间有保温层，用高温硅酸铝保温材料，箱内装有玻璃观察箱，可以从外部直接观察工作室内的情况。
工作室的相抵设有进风孔，冷空气从箱底流进，有箱顶排气孔排出，电热丝分两组装在工作室下部，可以选择使用。
三、控温部分请按TDA系列温度控制仪说明操作四、使用方法:1、通电前，先检查干燥箱的电器性能，并应注意是否有断路或漏电现象。
101A-3型鼓风电热恒温干燥箱.
101A-3型鼓风电热恒温干燥箱
l、应有铁壳开关一只，供此箱专用，并用比电源线粗一倍之导线作接地线；检查本箱的电气绝缘性能，并应注意是否有断路、短路或漏电现象；该箱安装在室内干燥及平稳处，周围无振动及腐蚀性气体存在，不必使用其它固体装置，环境温度一般不大于40度，空气相对湿度不大于弱％。
2、接通电源，开启电源开关，红色指示灯亮表示升温，绿色指示灯亮表示恒温。
3、当功率选择开启一组时，一组电热丝通电升温，当开关开启二组时，二组电热丝同时升温。
4、升温到设定温度值时，加热指示灯熄灭，进入恒温状态，当温度低于设定值时又自动进入加温状态，升温指示灯亮。
反复循环使箱内温度保持在设定的温度值上。
5、不使用时，应切断铁壳开关。
6、恒温时，应将功率选择开启一组，以免功率壶大影响恒温灵敏度；工作时，箱门不宜经常打开，以免影响恒温声场：试品搁板最大平均负荷为15kg，放置试晶切勿过重、过密，一定要留有空隙，同时工作室底板上不能放置试晶。
7、开启电源后应看到电源及加热指示灯亮，并应能听到继电器的吸合声，如指示灯不亮，表示电源没有进入设备应检查插头，插座是否有电源进入；如果继电器吸合，不加热则电热丝烧蚀；如接触不良可拆开继电器，用水沙纸沙去污垢，即能恢复工。
101型不锈钢内胆数显电热恒温干燥箱使用和注意事项
101型数显电热恒温干燥箱使用和注意事项1．接上电源后，即可开启2组加热开关，再将控制仪表的按键设置你所需要的温度即可。
指示灯亮，同时可开启鼓风机开关，使鼓风机工作。
2．当温度升到所需的温度时，指示灯灭。
刚开始恒温时可能会出现温度继续上升，此乃余热影响，此现象约半小时左右会趋于稳定。
在恒温过程中，借助箱内控温器自动控温，不用人工管理。
3．恒温时可关闭一组加热开关，只留一组电热器工作，以免功率过大，影响恒温的灵敏度。
4．该箱应放在室内水平处。
5．应在供电线路中安装铁壳的闸刀开关一只，供此箱专用，并将外壳接地。
6．通电前请检查本箱的电器性能，并应注意是否有断路或漏电现象。
7．待一切准备就绪，可放入试品，关上箱门同时旋开顶部的排气阀，此时即可接上电源开始工作。
8．不可任意卸下侧门，扰乱或改变线路，唯当该箱发生故障时可卸下侧门，按线路逐一检查。
如有重大故障时，可与本厂联系。
9．此箱为非防爆干燥箱，故带有易燃挥发物品，切勿放入干燥箱内，以免发生爆炸。
10．每台干燥箱附有试品搁板两块。
搁板每块平均负荷为15公斤，放置试品时切勿过密与超载，以免影响热空气对流。
同时在工作
室底部散热板上不能放置试品以防过热而损坏试品。
质量部 2012年4月24日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
101-00A电热鼓风干燥箱由上海喆钛机械制造有限公司生产制造，并可来样订制和定做各类大小电热鼓风干燥箱，供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。
■101-00A电热鼓风干燥箱使用和注意事项
1．接上电源后，即可开启2组加热开关，再将控制仪表的按键设置你所需要的温度即可。
指示灯亮，同时可开启鼓风机开关，使鼓风机工作。
2．当温度升到所需的温度时，指示灯灭。
刚开始恒温时可能会出现温度继续上升，此乃余热影响，此现象约半小时左右会趋于稳定。
在恒温过程中，借助箱内控温器自动控温，不用人工管理。
3．恒温时可关闭一组加热开关，只留一组电热器工作，以免功率过大，影响恒温的灵敏度。
4．该箱应放在室内水平处。
5．应在供电线路中安装铁壳的闸刀开关一只，供此箱专用，并将外壳接地。
6．通电前请检查本箱的电器性能，并应注意是否有断路或漏电现象。
7．待一切准备就绪，可放入试品，关上箱门同时旋开顶部的排气阀，此时即可接上电源开始工作。
8．不可任意卸下侧门，扰乱或改变线路，唯当该箱发生故障时可卸下侧门，按线路逐一检查。
如有重大故障时，可与本厂联系。
9．此箱为非防爆干燥箱，故带有易燃挥发物品，切勿放入干燥箱内，以免发生爆炸。
10．每台干燥箱附有试品搁板两块。
搁板每块平均负荷为15公斤，放置试品时切勿过密与超载，以免影响热空气对流。
同时在工作室底部散热板上不能放置试品以防过热而损坏试品。
1、该箱安放在室内干燥及水平处、不必使用其他固定装置。
2、应在供电线路中安装与设备相配电流的空气开关一只，供此箱专用，并用比电源线粗一倍之导线作接地线。
3、通电前，先检查电箱的电气性能，并应注意是否有断路或漏电现象。
4、待一切准备就绪，可放入试品，关上箱门，必须同时旋开排气阀，空隙约10m/m左右，此时即可接上电源，开始工作。
5、不可任意卸下侧门，扰乱或改变线路，唯当该箱发生故障时卸下侧门，按线路逐一检查如有重大故障时可与本厂联系。
6、型号不一样的干燥箱温控仪型号有区别，使用前先确认温控仪型号。
智能PID控温的控温仪表，使用说明参考专配使用说明书。
普通数显温控仪，温度的预置设定值，由设定电路设定器，(旋钮)调查。
7、显示器显示当前温度测量值还是设定值由测量，由设定选择开关状态决定，按下时显示设定值，将预置旋钮顺时针方向，调节到预置值，再按一下，恢复显示测量值。
8、当温度升到所需工作温度时(从红色数字显字读数得知)，此时指示灯交替明灭处即为恒温点。
(在恒时很可能读数继续上升，此及余热影响，约半小时后即会稳定)
9、恒温时可关闭高温开关，只留一组电热器工作。
减少用电量，同时可延长继电器寿命。
10、温度恒温后，可根据试验需用，令其作一定时间的恒温，在此过程中，可借箱内控温器自动控温，而不需加以人工管理。
11、欲观察工作室试品情况，可开启箱内，借箱内一玻璃门观察之，但箱门以不常开启为宜，以免影响恒温，并且当温度升到300℃时，开启箱门可能会使玻璃门急骤冷却而破裂。
12、用户使用该箱时，请同时阅读仪表说明书。
13、随箱附件说明书一份、合格证一份。
14、用户请自备电源线。
