双绞线制作方法(详细)
双绞线的制作过程
双绞线的制作过程
双绞线是以二根以上的普通电缆，经过捻合，绞合，包裹，绝缘处理
等工序组成的一种多芯电缆。
它的在电气设备之间传输的电路信号有电压
和电流。
双绞线可用于各种电气设备，如汽车灯组、电容器、驱动器的控
制电缆、电机的控制和连接电缆、开关设备的控制电缆等，特别是针对高
要求的安全控制电缆更加合适。
由于采用双绞线可以有效节省成本，减少
重量，节能减少导线使用量，现在双绞线的使用普遍受到赞赏。
首先是捻合，捻合多芯电缆中的每一根电缆，手动捻合工艺要求操作
工要根据技术要求，依次捻合多芯电缆的每根电缆，每根电缆长度不宜少
于50毫米。
电缆捻合后，每根电缆捻合头要以相同的方向排列，以芯的
标记号为准，要求多芯电缆每根电缆要有足够的捻合长度。
然后进行绞合，将捻合好的多芯电缆，按技术要求的正确绞合工艺绞合，要求线芯的每个
绞分段的间距均匀，绞合的力度达到绞合机规定的要求，以确保绞合效果。
之后是包裹步骤，将绞合好的多芯电缆。
简述双绞线制作过程
简述双绞线制作过程双绞线是一种常见的电信传输线路，用于传输信号和数据。
它由两根绝缘的铜线紧密地绞合在一起而得名。
双绞线的制作过程包括以下几个步骤。
1. 材料准备制作双绞线所需的主要材料是铜线和绝缘材料。
一般情况下，采用直径为0.5毫米的铜线作为传输介质，并使用聚乙烯或聚氯乙烯等绝缘材料对铜线进行包裹。
2. 铜线剥离将铜线剥离一小段，露出内部的金属导体。
这段露出的金属导体将作为连接器的插针。
3. 绝缘材料剥离接下来，将绝缘材料剥离一小段，露出铜线的一部分。
这段露出的铜线将与其他双绞线的铜线相互绞合。
4. 绞合将两根铜线分别插入绞线机的两个孔中。
绞线机会自动将铜线绞合在一起，形成一根双绞线。
绞合的目的是为了减少电磁干扰，提高信号传输的稳定性。
5. 绝缘处理绞合完成后，将绞合部分的绝缘材料进行处理。
一般情况下，会使用绝缘胶进行涂覆，以增强双绞线的绝缘性能。
6. 成品检验制作完成后，需要对双绞线进行质量检验。
主要包括外观检查、电阻测试和信号传输测试。
外观检查主要是检查双绞线的外观是否完整、无损伤；电阻测试主要是测试双绞线的电阻值是否符合要求；信号传输测试主要是测试双绞线的传输性能是否良好。
7. 包装通过质量检验后，将双绞线进行包装。
一般情况下，双绞线会被卷绕在卷轴上，并用塑料薄膜进行包装，以防止双绞线在运输过程中受损。
以上就是双绞线的制作过程。
双绞线制作简单、成本低廉，因此被广泛应用于各种通信和数据传输领域。
双绞线可以有效地减少电磁干扰，提高信号传输的质量和稳定性，因此在网络、电话和电视等领域得到了广泛的应用。

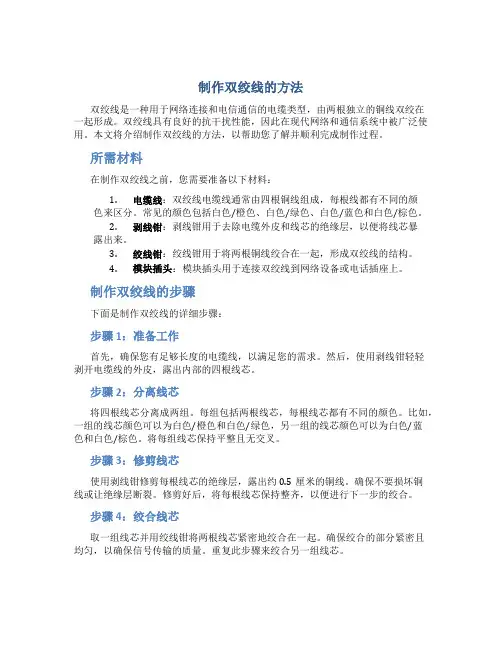

制作双绞线的方法
制作双绞线的方法双绞线是一种用于网络连接和电信通信的电缆类型，由两根独立的铜线双绞在一起形成。
双绞线具有良好的抗干扰性能，因此在现代网络和通信系统中被广泛使用。
本文将介绍制作双绞线的方法，以帮助您了解并顺利完成制作过程。
所需材料在制作双绞线之前，您需要准备以下材料：1.电缆线：双绞线电缆线通常由四根铜线组成，每根线都有不同的颜色来区分。
常见的颜色包括白色/橙色、白色/绿色、白色/蓝色和白色/棕色。
2.剥线钳：剥线钳用于去除电缆外皮和线芯的绝缘层，以便将线芯暴露出来。
3.绞线钳：绞线钳用于将两根铜线绞合在一起，形成双绞线的结构。
4.模块插头：模块插头用于连接双绞线到网络设备或电话插座上。
制作双绞线的步骤下面是制作双绞线的详细步骤：步骤 1：准备工作首先，确保您有足够长度的电缆线，以满足您的需求。
然后，使用剥线钳轻轻剥开电缆线的外皮，露出内部的四根线芯。
步骤 2：分离线芯将四根线芯分离成两组。
每组包括两根线芯，每根线芯都有不同的颜色。
比如，一组的线芯颜色可以为白色/橙色和白色/绿色，另一组的线芯颜色可以为白色/蓝色和白色/棕色。
将每组线芯保持平整且无交叉。
步骤 3：修剪线芯使用剥线钳修剪每根线芯的绝缘层，露出约0.5厘米的铜线。
确保不要损坏铜线或让绝缘层断裂。
修剪好后，将每根线芯保持整齐，以便进行下一步的绞合。
步骤 4：绞合线芯取一组线芯并用绞线钳将两根线芯紧密地绞合在一起。
确保绞合的部分紧密且均匀，以确保信号传输的质量。
重复此步骤来绞合另一组线芯。
步骤 5：整理线芯在绞合线芯之后，使用手指将线芯整理成直线或平行状态。
确保每根线芯都位于同一平面上，这将有助于连接插头时的正确对齐。
步骤 6：连接插头将绞合好的线芯插入模块插头中。
根据插头的类型，您可能需要按照特定的颜色顺序将线芯依次插入到相应的插槽中。
确保每个线芯完全插入，并且连接紧密可靠。
步骤 7：测试连接完成连接插头后，使用测试仪器或设备检查双绞线的连通性。
双绞线制作方法、接法、线序、标准及型号分类
步骤7：压线。在最后一步压线之前，此时可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，施力之后听到一声轻外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。
双绞线的标准及型号分类
双绞线的标准及型号分类
据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）。 屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽双绞线分为STP和FTP（Foil Twisted-Pair），STP指每条线都有各自的屏蔽层，而FTP只在整个电缆有屏蔽装置，并且两端都正确接地时才起作用。所以要求整个系统屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率 。 非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中 。非屏蔽双绞线电缆具有以下优点： 1.无屏蔽外套，直径小，节省所占用的空间，成本低。 2.重量轻，易弯曲，易安装。 3.将串扰减至最小或加以消除。 4.具有阻燃性。 5.具有独立性和灵活性，适用于结构化综合布线。
双绞线的制作方法
步骤3：剥除外皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。 步骤4：把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路过多的缠绕和重叠。把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，应该把线缆尽量扯直并保持线缆平扁。把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。 步骤5：把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利用压线钳的剪线刀口把线缆项部裁剪整齐。
双绞线的制作
双绞线的分类
2.根据性能来分
6.超5类 :超5类布线系统是一个非屏蔽双绞线(UTP)布线系统,通过 对它的"链接"和"信道"性能的测试表明,它超过TIA/EIA568的5类线 要求。与普通的5类UTP比较,其衰减更小,串扰更少,同时具有更高的 衰减与串扰的比值(ACR)和信噪比(SRL)、更小的时延误差,性能得到 了提高。它具有四大优点: (1)提供了坚实的网络基础,可以方便转移、更新网络技术。 (2)能够满足大多数应用的要求,并且满足低偏差和低串扰总和的要 求。 (3)被认为是为将来网络应用提供的解决方案。 (4)充足的性能余量,给安装和测试带来方便。
双绞线的制作和测试方法
详见：
补充 同轴电缆
同轴电缆的组成和分类 组建同轴电缆网络 同轴电缆使用特点
同轴电缆的组成和分类
同轴电缆（Coaxial）：是指有两个同心导体，而导体 和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝 缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另 一层环形导体与其绝缘体，然后整个电缆由聚氯乙烯或特 氟纶材料的护套包住。
同轴电缆的组成和分类
按传输频带分为基带和宽带传输。 基带：数字信号，信号占整个信道，同一时间内能
传送一种信号。 宽带：传送的是不同频率的信号。
组建同轴电缆网络
1.组建粗缆网络 粗缆连接设备:包括转换器、DIX连接器与电缆、N－系列插头、N－系列 匹配器，如图3。使用粗缆组网，网卡必须有DIX接口（一般标有DIX字 样）。 下面是采用粗缆组网的技术参数： 最大的干线长度：500米 最大网络干线电缆长度：2500米 每条干线段支持的最大结点数：100 收发器之间的最小距离：2.5米 收发器电缆的最大长度：50米

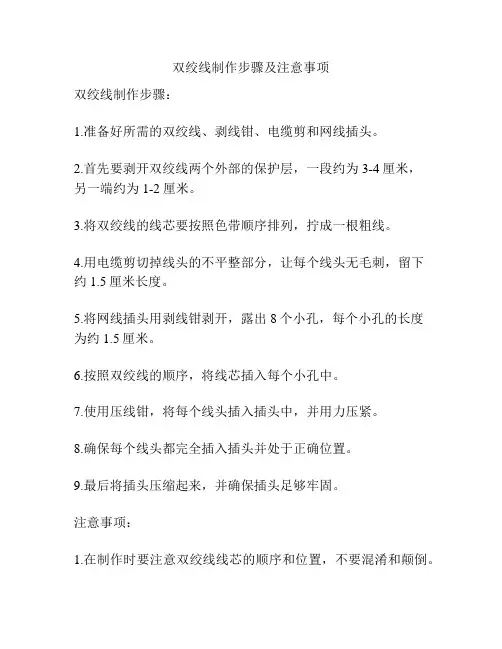

双绞线制作步骤及注意事项
双绞线制作步骤及注意事项
双绞线制作步骤：
1.准备好所需的双绞线、剥线钳、电缆剪和网线插头。
2.首先要剥开双绞线两个外部的保护层，一段约为3-4厘米，
另一端约为1-2厘米。
3.将双绞线的线芯要按照色带顺序排列，拧成一根粗线。
4.用电缆剪切掉线头的不平整部分，让每个线头无毛刺，留下
约1.5厘米长度。
5.将网线插头用剥线钳剥开，露出8个小孔，每个小孔的长度
为约1.5厘米。
6.按照双绞线的顺序，将线芯插入每个小孔中。
7.使用压线钳，将每个线头插入插头中，并用力压紧。
8.确保每个线头都完全插入插头并处于正确位置。
9.最后将插头压缩起来，并确保插头足够牢固。
注意事项：
1.在制作时要注意双绞线线芯的顺序和位置，不要混淆和颠倒。
2.在使用剥线钳剥开线头保护层时，要保证剥开的长度一致，否则有可能影响信号传输。
3.使用网线插头时，要注意每个线头的插入位置和深度是否正确，不然容易造成信号不稳定或者无信号。
4.在压缩插头时，要用力均匀压紧每个线头，并确保插头足够牢固。
双绞线的制作流程
双绞线的制作流程1. 确定双绞线的规格和类型在制作双绞线之前，首先需要确定双绞线的规格和类型。
常见的双绞线规格包括Cat5、Cat6、Cat6a等，而类型则可以是直连线（Straight-through）或交叉线（Crossover）。
2. 准备所需材料和工具制作双绞线所需的材料和工具如下：•双绞线：根据规格和类型选择合适的双绞线；•网络插头：根据规格选择合适的网络插头，常见的有RJ45插头；•剥线钳：用于剥去双绞线外皮；•钳工剪刀：用于修剪双绞线；•铅笔或标签机：用于标记两端连接方式。
3. 测量和切割双绞线根据需要制作的长度，使用钳工剪刀测量并切割出所需长度的双绞线。
注意要保持切口整齐，避免损坏其中的铜芯。
4. 剥离外皮使用剥线钳将约5cm长的外皮从两端分别剥离。
在剥离外皮的过程中要小心不要损坏内部的绝缘层和铜芯。
5. 分离和排列铜芯在剥离外皮后，可以看到双绞线内部有4对彩色的铜芯。
根据所需的连接方式，将每一对铜芯分离并按照正确的顺序排列。
对于直连线，通常按照以下顺序排列： 1. 白色橙色 2. 橙色 3. 白色绿色 4. 蓝色 5. 白色蓝色 6. 绿色 7. 白色棕色 8. 棕色对于交叉线，通常将第1对和第3对交换位置即可。
6. 剪短并整齐铜芯将每一对铜芯剪短，长度大约为13mm左右。
确保每一对铜芯长度相同，并且整齐地排列在一条直线上。
7. 插入和压紧插头将剥离后的铜芯插入RJ45插头中，确保每一对铜芯插入到相应的插槽中。
然后使用合适的钳工工具（如克里普钳）将插头压紧，确保每一对铜芯都被牢固地固定在插头中。
8. 检查和测试双绞线制作完成后，对双绞线进行检查和测试，确保每一对铜芯都正确连接，并且没有短路或断路。
可以使用网络线测试仪来进行测试，验证双绞线的连通性和性能。
9. 标记双绞线为了方便识别和管理，在制作完成后可以使用铅笔或标签机为双绞线两端标记连接方式（如直连线或交叉线）和长度等信息。
实验：双绞线的制作
实验一、双绞线的制作（物理层实验）一、实验原理1.1 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。
两根线安按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。
双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大。
在大多数应用下，双绞线的最大布线长度为100米。
双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。
1.2 双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。
RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。
线序如下：直连线：（用于主机与集线器或交换机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；（T568B线序标准）B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线：（用于主机与主机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
（T568A线序标准）在进行设备连接时，我们需要正确的选择线缆。
当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。
二.实验内容：制作直连和交叉双绞线三.实验目的：理解直连线和交叉线的应用范围，掌握直连线和交叉线的制作方法。
四.实验环境：RJ45卡线钳一把、水晶头、双绞线、测试仪五.实验步骤：(1)剪下一段长度的双绞线电缆(2)用压线钳在电缆的一端剥去约2cm护套。
(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列整齐，并将线弄平直。
(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为1.2cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双绞线制作方法
系别：班级：
指导老师：姓名：
一．实验名称：双绞线的制作
二．实验目的：
1.明确双绞线的制作原理
2.熟练使用网线钳
3.掌握双绞线的制作方法
三.相关知识：
1.现在网线主要分为：光纤、双绞线、同轴电缆。
2.双脚线的分类：3类电缆、5类电缆、6类电缆、7类电缆而
本次学习以五类电缆为主
3.双绞线是由不同颜色的4对八8芯线组成，每两条按照一定
顺序缠绕在一起，起到抵消电磁干扰的作用。
它一般有屏蔽双绞线（STP）和非屏蔽双绞线(UTP)，而现实生活中以屏蔽双绞线为主。
4.根据双绞线中八根线在水晶头中的排列顺序不同将双绞线分
为A.B两个标准：
标准568A（简称A标准）：橙白—橙—绿白—蓝—蓝白—绿—棕白—棕
标准568B（简称B标准）：绿白—绿—橙白—蓝—蓝白—橙—棕白—棕
5.电缆又根据水晶头跟线的连接顺序不同，又分为直通电缆和
交叉电缆。
直通线为两个A标准或者两个B标准。
交叉线的两侧一个为A标准另一个为B标准
制作
四.制作过程
1.双绞线的制作材料及工具：水晶头、网线、多功能网线钳
2.首先将双绞线两端剥皮以方便将双绞线插入水晶头：取一段网线约2公分左右放入图中网线钳3的位置并关闭网线钳将网线反复旋转几圈后拉住网线反方向拽网线钳即可将双绞线前段剥皮两公分
3.将剥皮的网线放入图中1的位置将网线剪齐并留一公分左右，以防止所留的线过长使剥皮部分过长。
4.将双绞线内的四对线反向解开，将弯曲的线顺直。
水晶头 网线
网线钳
1
2 3
5.根据上图分别制作直通线跟交叉线：
①将双绞线中一公分左右的八根线按照一定的顺序排列整齐后一
起插入水晶头
②将插入后的水晶头插入网线钳的2中进行压制，将水晶头上突
出的针尖全部压入水晶头中，如果没有全部压入会导致线路中的线没法联通
五.测试并检查
测试仪的使用方法：将制作好双绞线的两个水晶头插入测试仪上的两个RJ45接口，直通线上如果两排的灯都从1亮到8则证明制作成功，交叉线上如果一侧的灯从1亮到8则制作成功。
如果有第几个灯不亮则证明第几根线制作过程中失败。
则需要再重新制作。
经过上述几步一根完整的网线就制作完成了。
