DIN11转速传感器信号隔离变送器
O4:集电极开路输出 用户自定义 VD=12V
最小
1500 0.2 0 10
0
3.3
-45 -45
典型值
3000 10 10
0.45 5 10 5 0 2 2 5 3
1500 12 83 1
最大
60 500
500 0.05
5 8 30 10 24
85 85
单位
VDC V kHz kΩ mA V kHz V V mA mA V mA ns
代码
24VDC
P1
S2
12VDC
P2
S3
5VDC
P3
S4
ቤተ መጻሕፍቲ ባይዱ
15VDC
P4
Su
输出信号 特点
代码
输出电平 0-5V
O1
输出电平 0-12V
O2
输出电平 0-24V
O3
集电极开路输出
O4
用户自定义
Ou
产品选型举例： 例 1：输入：转速传感器，正弦波 VP-P：200mV~10V；电源：24V ；输出：0-5V 电平 型号：DIN11 IAP S1-P1-O1 例 2：输入：转速传感器，正弦波 VP-P：200mV~10V；电源：12V ；输出：0-24V 电平 型号：DIN11 IAP S1-P2-O3 例 3：输入：0-5V 电平；电源：24V ；输出：0-24V 电平 型号：DIN11 IAP S2-P1-O3 例 4：输入：0-5V 电平；电源：12V ；输出：集电极开路输出 型号：DIN11 IAP S2-P2-O4 例 5：输入：用户自定义；电源：24V ；输出：用户自定义 型号：DIN11 IAP Su-P1-Ou
版权：
版权 © 2012 深圳市维君瑞科技有限公司。 如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。
商标：
本说明书提及的其他商标和版权归各自的所有人所有。 版本号：V1.2 日期：2012 年 9 月
深圳市维君瑞科技有限公司
第3页共3页
VDC mA W ℃ ℃
引脚定义：
引脚 名 称 1 PW+ 2 NC 3 GND 4 OUT+ 5 OUT6 NC
描述 电源正端 空脚 电源负端 模拟信号输出正端 模拟信号输出负端 空脚
引脚 7 8 9 10 11 12
名称 IN+ INNC NC NC NC
描述 模拟信号输入正端 模拟信号输入负端 空脚 空脚 空脚 空脚
深圳市维君瑞科技有限公司
第1页共3页
通用参数
参数名称
隔离电压
信号输入
幅值（VP-P） 频率
输入阻抗
输入电流
幅值（VP-P） 频率
电压（高电平）
信号输出
电压（低电平） 电流（高电平）
电流（低电平）
电压
电流
响应时间
辅助电源
电压 电流
辅助电源功耗
工作环境温度
贮存温度
测试条件
1min
5V 输入 O1:输出电平 0-5V
DIN11 系列转速传感器信号隔离变送器
主要特性: >> 转速传感器信号直接输入，整形调理方波信号 >> 200mV 峰值微弱信号的放大与整形 >> 正弦波、锯齿波信号输入，方波信号输出 >> 不改变原波形频率，响应速度快 >> 电源、信号：输入/输出 3000VDC 三隔离 >> 供电电源：5V、12V、15V 或 24V 直流单电源供电 >> 低成本、小体积，使用方便，可靠性高 >> 标准 DIN35 导轨式安装 >> 尺寸：106.7x79.0x25.0mm >> 工业级温度范围: - 45 ~ + 85 ℃ 应用： >> 转速传感器信号隔离、采集及变换 >> 汽车速度测量 >> 汽车 ABS 防抱死制动系统 >> 转速信号放大与整形 >> 地线干扰抑制 >> 电机转速监测系统 >> 速度测量与报警 >> 信号无失真变送和传输 产品选型表：
DIN11 IAP – S□ - P□ – O□
输入信号
特点
正负信号输入，正弦波输入 幅度峰峰值（VP-P）：200mV~50V
单端信号输入， 幅度峰峰值（VP-P）：5V
单端信号输入， 幅度峰峰值（VP-P）：12V
单端信号输入， 幅度峰峰值（VP-P）：24V
用户自定义
代码 S1
供电电源
Power
换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。 8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措 施。 9、产品规格更新时恕不另行通知。
保修：
本产品自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免 费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。
深圳市维君瑞科技有限公司
第2页共3页
外形尺寸：(单位：mm)
可以安装在标准 DIN35 导轨上
注意事项:
1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。 2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源
和信号。 3、当用表笔直接测量信号时，请将端子旋紧。 4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。 5、集中安装时，安装间距≥10mm。 6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。 7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保 2 年，在此期间，本公司免费维修或更
PLC与传感器连接解决方案选型参考
PLC与传感器连接方案选型参考传感器模拟信号数据采集与PLC系统匹配方案选型概述在工业现场中，压力、位移、温度、流量、转速等各类模拟量传感器因设计使用的技术方法不同。
传感器工作配电的方式主要分为两线制和四线制，其输出的模拟信号也各有差异，而常见的有0-20mA/4-20mA电流信号和0-75mV/0-5V/1-5V电压信号。
要把各类传感器模拟信号成功采集到PLC/DCS/FCS/MCU/FA/PC系统，就要根据传感器与数据采集系统的功能和技术特点进行匹配选型，同时也要考虑到工业现场传感器与PLC等数据采集系统的供电差异及各种EMC干扰的影响，通常把传感器输出的模拟信号隔离、放大、转换后送到PLC等数据采集系统。
PLC通过信号线采集传感器的模拟或数字信号，然后进行处理，如果传感器是模拟输出，PLC就要接模拟输入接口，如果传感器是数字信号输出，PLC就要接数字输入接口。
开关量传感器就是一个无触点的开关 ，开关量传感器可作为PLC的开关量输入信号。
一般用于开关量控制的设备，机床，机器等。
模拟量传感器是把不同的物理量(如 压力、流量、温度)转换成模拟量(4-20MA的电流或1-5V的电压)。
模拟量传感器作为PLC的模拟量输入模块的输入信号。
一般用于过程控制。
数字传感器是指将传统的模拟式传感器经过加装或改造A/D转换模块，使之输出信号为数字量(或数字编码)的传感器，主要包括：放大器、A/D转换器、微处理器（CPU）、存储器、通讯接口电路等。
常用的模拟量传感器分为两线制和四线制，两线制和四线制都只有两根信号线，它们之间的主要区别在于：两线制的两根信号线既要给传感器或者变送器供电，又要提供电流电压信号；而四线制的两根信号线只提供电流信号。
因此，通常提供两线制电流电压信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的。
因此，当PLC等数据采集系统的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC等数据采集系统的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
5V(方波信号)转高低电平0-5V隔离转换器
5V（方波信号）转高低电平0-5V隔离转换器频率信号FV/ FI隔离转换器，是一种将正弦波、方波、锯齿波等脉冲频率信号按比例隔离转换成线性模拟信号的隔离变送器隔离放大器。
该隔离变送器内置了多组高隔离的DC/DC分布电源和一个高速的频率信号隔离及变换器，适用于任意一种数字脉冲信号的隔离转换。
在信号输入、输出电路，辅助电源电路中配置了TVS管、PPTC自恢复保险丝、双向抑制二极管等多重保护装置，产品出厂前已检验校正，用户可以直接使用。
SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出 3000VDC三隔离。
并且能满足工业级宽温度、潮湿、震动等现场恶劣工作环境要求。
DIN 35导轨安装的一进一出、二进二出数字脉冲信号隔离变换器，内部主要由频率信号转模拟信号（FV/ FI变换)隔离变送器IC组成。
集成模块使用非常方便，用客户只需外接零点、满度电位器进行校准即可实现频率信号的隔离变送。
产品可根据用户自定义参数要求制作，安装方式为标准SIP 16Pin PCB板焊接安装或DIN 35导轨安装。
特别适用于发电机、电动机等旋转设备转速监测、变频器（FA） 频率信号数据采集和控制、变压器工作频率检测、数据测量仪器及远程遥测遥控设备中。
主要特性:>> 转速传感器信号直接输入，整形调理方波信号>> 200mV峰值微弱信号的放大与整形>> 正弦波、锯齿波信号输入，方波信号输出>> 不改变原波形频率，响应速度快>> 电源、信号：输入/输出3000VDC三隔离>> 供电电源：5V、12V、15V或24V直流单电源供电>> 低成本、小体积，使用方便，可靠性高>> 标准DIN35 导轨式安装>> 尺寸：106.7x79.0x25.0mm>> 工业级温度范围: - 45 ~ + 85 ℃>> 转速传感器信号隔离、采集及变换>> 汽车速度测量>> 汽车ABS防抱死制动系统>> 转速信号放大与整形>> 地线干扰抑制>> 电机转速监测系统>> 速度测量与报警>> 信号无失真变送和传输DIN11 IRT – S□- P□– O□例1：输入：转速传感器，正弦波V P-P：200mV~10V；电源：24V ；输出：0-5V电平型号：DIN11 IRT S1-P1-O1例2：输入：0-5V电平；电源：24V ；输出：0-24V电平型号：DIN11 IRTS2-P1-O3例3：输入：用户自定义；电源：24V ；输出：用户自定义型号：DIN11 IRTSu-P1-Ou五、安装方式：》导轨式安装：导轨安装是大多用于工业现场、或者是机箱机柜里面，方便于安装，接线直接可以实现隔离转换，无需焊接、调节。
【2017年整理】火车速度传感器

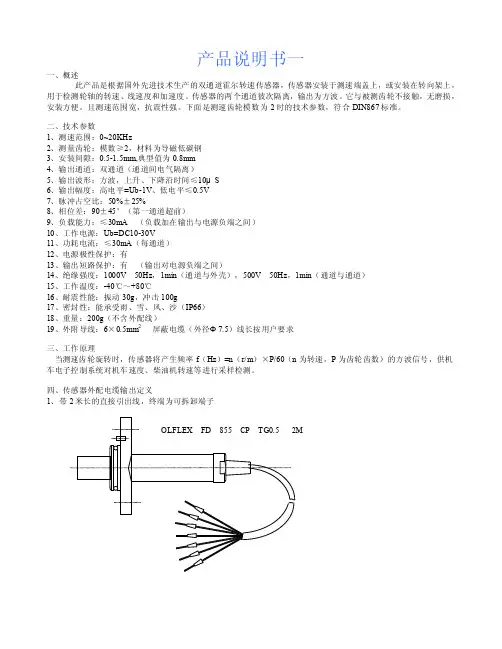

产品说明书一一、概述此产品是根据国外先进技术生产的双通道霍尔转速传感器，传感器安装于测速端盖上，或安装在转向架上，用于检测轮轴的转速、线速度和加速度。
传感器的两个通道彼次隔离，输出为方波。
它与被测齿轮不接触，无磨损，安装方便。
且测速范围宽，抗震性强。
下面是测速齿轮模数为2时的技术参数，符合DIN867标准。
二、技术参数1、测速范围：0~20KHz2、测量齿轮：模数≥2，材料为导磁低碳钢3、安装间隙：0.5-1.5mm,典型值为0.8mm4、输出通道：双通道（通道间电气隔离）5、输出波形：方波，上升、下降沿时间≤10μS6、输出幅度：高电平=Ub-1V、低电平≤0.5V7、脉冲占空比：50%±25%8、相位差：90±45°（第一通道超前）9、负载能力：≤30mA（负载加在输出与电源负端之间）10、工作电源：Ub=DC10-30V11、功耗电流：≤30mA（每通道）12、电源极性保护：有13、输出短路保护：有（输出对电源负端之间）14、绝缘强度：1000V 50Hz，1min（通道与外壳），500V 50Hz，1min（通道与通道）15、工作温度：-40℃～+80℃16、耐震性能：振动30g，冲击100g17、密封性：能承受雨、雪、风、沙（IP66）18、重量：200g（不含外配线）19、外附导线：6×0.5mm2 屏蔽电缆（外径Φ7.5）线长按用户要求三、工作原理当测速齿轮旋转时，传感器将产生频率f（Hz）=n（r/m）×P/60（n为转速，P为齿轮齿数）的方波信号，供机车电子控制系统对机车速度、柴油机转速等进行采样检测。
四、传感器外配电缆输出定义1、带2米长的直接引出线，终端为可拆卸端子2、带2米长的直线引出线，终端为14芯插头，采用对接式连接（附安装支架），其后半部分14芯插座和终端为可拆卸端子的外附导线TG0.5 2MTRVVP 6×32/0.2五、外型尺寸及安装示意图传感器安装时参考边与齿轮平行机车运行方向其中，Rz为齿轮半径(齿心到齿顶)，X为齿顶到传感器表面的距离（0.5≤X≤1.5）。
0121.两线无源4-20mA转电压信号IV显示控制隔离变送器
两线无源4-20mA 转电压信号（I/V ）显示控制隔离变送器4-20mA 无源型隔离转电压信号显示控制仪表：DIN 1X1 ISO 4-20mA-O （LED1）产品特点典型应用● 传感器电流信号采集隔离、变送及显示 ● PLC\DCS 输入通道间信号采集隔离防窜扰● 控制板地线环流干扰抑制● 高精度直观显示输入环路电流值，方便现场调试与监控● 四位LED 数码显示，高精度、显示分辨率末位±2字 ● 可编程设定两路上下限隔离式开关量报警信号输出 ● 仪器仪表信号与传感器间可靠收发监控 ● 两线制4-20mA 标准模拟量输入，隔离放大转换成： 0-2.5V/0-3.3V/0-5V/1-5V 等模拟电压信号● 精度等级：0.1级、0.2级，全量程内非线性度<0.2% ● 模拟信号数据采集隔离与长线无失真传输● 电力仪器仪表、医疗设备监控隔离安全栅● 轨道交通直流高压取样监控隔离栅 ● 信号输入与输出之间：3KVDC 或6KVDC 高隔离 ● 低阻抗（器件整体压降<12V ）无需外接元件和电源 ● 工业设备运行测量、监视和远程控制 ● 石油、化工、环保、采矿系统控制点监测● 4-20mA 信号超宽范围电压（12~36VDC ）输入 ● 温度、压力、流量、液位信号显示及控制● 频率响应（小信号带宽）：100HZ （Io=20mA ） ● 传感器、变送器工作运行状态显示及控制● 低成本、小体积标准DIN35导轨式安装 ● 工业级温度范围: - 25℃ ~ + 70℃概述SunYuan DIN 1X1 ISO 4-20mA-O （LED1）是一种智能两线制无源型4-20mA 电流转电压信号转换显示控制隔离器，它可以将输入有源4-20mA 的电流信号隔离转换成电压信号输出。
产品采用两线制输入回路供电方式，独有高效信号回路窃电技术，无须外接工作电源。
大大简化了用户的设计，降低用户布线成本。
i_v变换电路
由运放组成的V-I、I-V转换电路1、 0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器．A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压VL，V1控制运放A1的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。
输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时,可实现0－5V/0－10mA的V/I转换，如果所选用器件的性能参数比较稳定，运故A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。
2、 0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf ＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。
i_v变换电路
由运放组成的V-I、I-V转换电路1、 0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器．A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压VL，V1控制运放A1的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。
输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时,可实现0－5V/0－10mA的V/I转换，如果所选用器件的性能参数比较稳定，运故A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。
2、 0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf ＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。
TR11中文
4
Endress + Hauser
Omnigrad M TR11
最大介质流速 热保护 套管所能 承受 的最 大介 质流速随 传感 器的 插入深 度的 增加 而降 低， 如下 图所 示：
响应时间
Endress + Hauser
介质的 流速大 小与传 感器的 插入深 度相关 管 径：9 mm、 管壁厚 度：1 mm 管 径：12 mm、管壁厚 度：2.5 mm
测量精度
0.2 ℃，0. 1 ℃或 量程上限的0.08% (可选)
传感器电流 电 气隔 离(输入 /输 出)
0.2℃或量程上限 的0.08%(可选)
0.1℃
变送器的长期稳定性
参考工况下为≤0.1℃/年或≤设定量程的0.05% /年，两者中取较大者
Endress + Hauser
7
温度变送器
温 度变 送器 类型 ITEMP TMT18x
PC可编 程温 度变 送器 能为 用户 的仪 表采 购、 安装 以及 备件 库存 管理 带来 了很 大的 方便 性和 灵 活性。 按照用户 的需 求对 某一 仪表进行 编程 控制，有 效地 节约 了用 户的 生产 运营 成本 。无 论 用户系统采用何种输出方式，iTEMP系列 温度 变送 器均可以 通过PC机进行简单、快速的编程 组态设置。为此，Endress+Hauser为 用户 提供 免费 的调 试软 件ReadWin 2000， 该软 件可 以通 过In te r ne t下 载w ww.r 。 详细信息请参考相关“技术资料”。
LU-G11模拟量信号隔离处理器 配电器(一入一出)
LU-G11模拟量信号隔离处理器/配电器(一入一出)
一、概述
LU-G11一入一出模拟量电压电流信号隔离器、配电器，适用于连接现场的二线制变送器、直流电压源、直流电流源等，并将它们所产生的4~20mA/1~5V等模拟量信号隔离转换后，传送至控制系统或其它单元组合仪表。
该隔离器采用独立直流电源供电，电源－输入－输出之间隔离。
二、技术参数
●输入
电流输入：二线制变送器、4~20mA直流电流信号
输入阻抗：100Ω
变送器配电能力：20mA时≥16V
极限电流输入：24mA
电压输入：1~5V等直流电压信号
输入阻抗：1MΩ
●输出
电流输出：4~20mA
负载电阻：≤600Ω
电压输出：1~5V
负载电阻：≥100KΩ
●电源
电源电压：20~35VDC
电源保护：反接保护、过压过流保护电流损耗：≤70mA（24V，600Ω负载）●综合技术参数
精度：≤0.2%FS（常规）
温漂：≤0.01%FS/℃
响应时间：1ms达到最终值90%
上电稳定时间：≤3s
绝缘电阻：≥100MΩ
绝缘强度：1500VAC；1min
使用温度：-20~+60℃。
两进一出模拟量平均值隔离变送器DIN2X1ISOC
两进一出模拟量平均值隔离变送器具有计算功能的模拟信号采集隔离放大器：DIN 2X1 C-P-O 系列产品特点典型应用● 2路模拟信号隔离输入，相加后取平均值输出 ● 2路输入通道之间隔离，分辨灵敏，响应速度快● 辅助电源与信号输入1 / 输入2 / 输出 3KVDC 四隔离 ● 辅助电源：5V 、12V 、15V 或24VDC 单电源供电 ● 低成本、超小体积，无需调整、使用方便，可靠性高 ● 精度、线性度误差等级：0.2级，标准DIN35导轨安装 ● 两路模拟信号相加后取平均值隔离控制 ● 工业自动化设备取信号平均值控制 ● 电气自动化及自动控制系统安全监测 ● 过程控制系统差分信号采集隔离和变送 ● 模拟量平均控制、显示与报警● 模拟信号地线干扰抑制及数据隔离、采集 ● 工业级温度范围: - 20 ~ + 70℃● 工业现场模拟与数字信号并存监控及传输概述SunYuan DIN2X1 ISO C-P-O 系列具有计算功能的模拟信号采集隔离放大器，是一种将两路相互隔离的模拟量进行相加计算后按设定要求取平均值信号输出，再将取出平均值信号进行隔离放大转换的隔离计算器。
该产品主要由多路高隔离DC/DC 电源、模拟加法器、平均值计算电路、信号隔离放大与变换电路组成，适用于传感器、PLC 两路模拟信号输入在不停机状态下进行求和、取平均值的超驰控制系统。
目前在工业现场的过程控制、电气自动化及仪器仪表、安全监测装置中广泛应用。
DIN 2X1 ISO C-P-O 内部集成的高效率DC-DC 能产生多组隔离电源，分别给内部的放大电路、加法器电路、平均电路、调制解调电路、隔离转换电路供电。
SMD 工艺结构及新技术隔离措施使该产品达到辅助电源、信号的输入1、输入2与输出之间 3KVDC 四隔离，并且可满足工业级宽温度（- 20 ~ + 70℃）工作环境要求。
产品型号及定义（DIN 2X1：表示产品标准DIN 35导轨安装，二进一出；ISO ：表示电源、信号输入1、输入2与输出四隔离）输入信号 C1: 2路C2: 2路C3: 2路C4: 2路C5: 2路 C8:辅助电源 输出信号O1: 输出4-20mA O2: 输出0-20mA O4: 输出 0-5V O5: 输出 0-10V O6: 输出1-5V O8: 用户自定义产品选型举例例1： 信号输入：2路4-20mA 输入； 信号输出：4-20mA ； 两路输入相加平均输出； 辅助电源：24V ； 对应产品型号： DIN 2X1 ISO C1-P1-O1 （隔离型标准DIN 35导轨安装）例2： 信号输入：2路1-5V 输入； 信号输出：1-5V ； 两路输入相加平均输出； 辅助电源：12V ； 对应产品型号： DIN 2X1 ISO C3-P2-O6 （隔离型标准DIN 35导轨安装）通用参数精 度 ---------- 0.2、0.5 %温度系数---------- ≤100PPM/℃辅助电源---------- DC5V 、12V 、15V 、24V ，±10 % 隔 离 --------- 信号输入/输出/辅助电源 四隔离工作温度---------- -20~ +70℃ 绝缘电阻 ---------- ≥20M Ω工作湿度---------- 10 ~ 90% (无凝露) 存储温度---------- -45 ~ +105℃ 耐 压 ---------- 信号输入1/信号输入2/输出/辅助电源3KVDC ，50Hz ，1分钟，漏电流 1mA 存储湿度---------- 10 ~ 95% (无凝露)耐冲击电压---------- 3KV ， 1.2/50us(峰值)输入参数输出参数输入项目输入阻抗 电源消耗 输入过载能力输出项目输出过载能力*响应时间0-5V 4-20mA0-10V ≥300K Ω 2.0倍额定：连续0-20mA 0-1mA 1K Ω 负载电阻不超过350Ω 0-10mA 0 -5V 0-20mA 0-10V4-20mA TYP ：250Ω 可自设定电压输出 < 1.5W电流输出 <2W1.5倍额定：连续3.0倍额定：1S 1-5V ≥2K Ω ≤2.5mS*注: 对于电流输出型产品负载电阻要求650Ω的订货时请另做注明选型及应用举例Y = (X1 + X2) ÷ 2应用说明：输出信号Y 等于输入的X1和X2中两个数值相加求和÷2。
iTEMP TMT71温度变送器说明书
4...20 mA 模拟量电流输出，提供多种外壳型号，应用广泛应用•通用型温度变送器，将不同类型的输入信号转换为4...20mA 模拟量电流输出信号•iTEMP TMT71具有高可靠性、高长期稳定性和高测量精度，配备高级诊断功能，尤其满足关键工艺段的测量要求•最高安全性和最高可靠性，最低使用风险•通用输入信号：连接热电阻（RTD）、热电偶（TC）、电阻（Ω）、电压（mV）输入•安装在B 类（平面）接线盒中测量•可选：在Ex d 隔爆场合中安装在现场型外壳中使用•可选：设备采用DIN 导轨安装优势•通过多项国际认证，可以在防爆危险区中安全测量•配备传感器和设备监测功能，测量可靠•诊断信息符合NAMUR NE107标准•可选TID10插拔式测量值显示单元•自带Bluetooth®蓝牙接口，支持无线远程测量值显示，可通过Endress+Hauser SmartBlue（app）进行设备组态设置•可选用直推式接线端子技术，无需借助其他工具即可快速完成接线Products Solutions Services技术资料iTEMP TMT71温度变送器TI01393T/28/ZH/04.22-00715869582022-03-18iTEMP TMT712Endress+Hauser功能与系统设计测量原理工业温度测量中各类输入信号的电子记录和转换。
测量系统1应用实例1分体式安装方式：热电阻（RTD）或热电偶（TC）传感器和变送器分开安装，例如模块化变送器安装在现场型外壳中或使用DIN 导轨盘装型变送器2一体式安装方式：模块化变送器内安装有一支绕线式热电阻（RTD）或热电偶（TC）Endress+Hauser 生产多种类型的工业温度计，包括热电阻传感器或热电偶。
与温度变送器配套使用，组成完整的测量系统，提供完整的工业温度测量解决方案。
两线制温度变送器带一路测量输入信号和一路模拟量输出信号，温度变送器可转换热电阻、热电偶、电阻和电压信号，将不同输入信号转换成4...20 mA 电流信号。
