避雷器、避雷针接地要求
避雷针安全要求
避雷针安全要求避雷针是一种可以在雷电天气中保护建筑物、设备或人员安全的装置，但是由于其涉及到高空作业和电气危险性等因素，安装和使用避雷针时必须严格遵守一些安全要求。
安装要求1.安全保障措施：在安装过程中，必须使用安全保障措施，避免人员因高处作业而造成伤害。
2.结构要求：避雷针的结构必须符合国家技术规范，并通过专业部门认证。
3.安装位置：避雷针应该安装在建筑物的最高处，并且必须高出临近的建筑物、电线和树木，同时不能被任何金属或介质物挡住。
4.接地要求：避雷针必须与大地能够良好接触，接地电阻不得超过10Ω，确保避雷针的接地能力足够强。
安全使用要求1.定期检查：避雷针必须经过定期检查，包括检查避雷针结构是否完整、接地系统是否正常等，并及时清除避雷针周围的杂草和树叶。
2.雷电预警：当有雷电出现时，必须及时断开连接避雷针的线路，并关闭有关的电器设备，以确保人员和设备安全。
3.不得改动：避雷针的结构和接地系统不得被私自改动或拆除，否则可能会对设备和人员造成重大危害。
4.防腐处理：避雷针在使用中可能会生锈，必须在材料选择上及时考虑，进行防腐处理，延长使用寿命。
安全培训要求从业人员安装和维护避雷器必须经过专业培训，包括以下内容：1.避雷针的性能和规格；2.安装要求和注意事项；3.检查和维护的方法和周期；4.避雷针的防腐方法和使用寿命。
确保从业人员了解相关知识并能够熟练掌握操作技能，防止事故的发生。
总结在安装和使用避雷针时，必须严格遵守相应的安全要求，确保设备和人员的安全。
在遇到雷电天气时，一定要及时断开连接避雷针的线路，并关闭有关的电器设备，采取有效的措施保障安全。
最后，从业人员必须经过专业培训，了解相关知识并熟练掌握操作技能，以确保避雷针的正确使用。
防雷接地设计要求
1.防雷接地设计要求1.1.直击雷的防护机房所在大楼已有避雷针、避雷带等外部防雷设施，不再作外部防雷补充设计。
如之前无直击雷防护，需在机房顶层做避雷带或是避雷网。
1.2.电源系统的防雷1）、对于网络集成系统的电源线防护，首先，进入系统总配电房的电源进线，应采用金属铠装电缆敷设，电缆铠装层的两端应良好接地；如果电缆没有铠装层，则就将电缆穿钢管埋地，钢管两端接地，埋地的长度应不小于15米。
由总配电房至各大楼的配电箱以及机房楼层配电箱的电力线路，均应采用金属铠装电缆进行敷设。
这样可以大大减少电源线感应过电压的可能性。
2）、在电源线路上安装电源防雷器，是必不可少的防护措施。
根据IEC防雷规范中有关防雷分区的要求，将电源系统分为三级保护。
●在各大楼的总配电箱安装通流容量为60KA~80KA的二级电源防雷箱（如ZS150E-300）；●在机房的重要设备（如交换机、服务器、UPS等）的电源进线处安装通流容量20~40KA的三级电源防雷器（如ZSPDTT20KC/2）；●在机房控制中心硬盘刻录机及电视墙设备电源处用插座式防雷器(如FACP-10)所有防雷器均应良好接地。
选用防雷器要注意接口的形式和接地的可靠性，重要场所应设置专用的接地线，切不可将防雷接地线与避雷针接地线并接，且要尽量远离、分开入地。
1.3.机房等电位连接在机房防静电地板下，沿着地面上布置40*3紫铜排，形成闭合环接地汇流母排。
将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统设备的外壳，以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。
并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。
同时在机房找出建筑物主钢筋，经测试确与避雷带连接良好，用14mm镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。
形成等电位。
采用联合接地网，目的是消除各地网之间的电位差，保证设备不因雷电的反击而损坏。
各类接地装置的允许接地电阻值
各类接地装置的允许接地电阻值防雷接地装置的工频接地电阻，通常应根据落雷时的反击条件来确定。
当与其他接地共用一个接地装置时，接地电阻应取其中所要求的最小值。
各种防雷接地装置的工频接地电阻值规定如下：（1）变电所室外单独装设的避雷针，其工频接地电阻一般不大于10欧。
在高土壤电阻率地区，若能满足不反击的条件，该值可适当增大，或者将防雷接地与主接地网连接。
（2）变电所构架上装设的避雷针，其工频接地电阻不宜超过10欧。
满足这一要求有困难时，该接地装置可与主接地网连接。
（3）电力线路架空避雷线的工频接地电阻，可为10～30欧，随土壤电阻率而定。
（4）单独装设的防雷装置，其工频接地电阻不大于10欧。
（5）烟囱、水塔等的避雷针，其工频接地电阻不大于30欧。
（6）架空引入线瓷瓶铁脚的工频接地电阻不大于20欧。
对于上述（1）、（2）两项，当将防雷接地与主接地网连接时，其地下连接点至35千伏及以下设备与主接地网地下连接点的距离，沿接地体的长度不得小于15米。
置在运行中能发挥应有的作用，其接地电阻均应符合规程要求。
对于各类常用的接地装置，其允许接地电阻值（Ω）分别为：（1）电源容量100kVA以上的变压器或发电机的工作接地，R[=4Ω。
（2）电源容量小于等于100kVA的变压器或发电机的工作接地，R[=10Ω。
（3）100kVA以及以下低压配电系统的零线重复接地，R[=10Ω；当重复接地有3处以上时，R[30Ω。
（4）电气设备不带电金属部分的保护接地，R[=4Ω；引入线装有25A以下熔断器的设备保护接地，R[=10Ω。
（5）低压线路杆塔的接地或低压进户线绝缘子脚的接地，R[=30Ω。
（6）变配电所母线上FZ型阀型避雷器的接地，R[=4Ω。
（7）线路出线端FS型阀型避雷器的接地；管型避雷器的接地；独立避雷针接地（个别可取R[=30Ω），工业电子设备（包括X光机）的保护接地，均为R[=10Ω。
（8）烟囱的防雷保护接地，R[=30Ω（包括水塔或料仓的防雷接地均同此项要求）等。
避雷器相关要求
避雷器相关要求1、避雷针的构造简单，由三部分组成，接闪器、引下线、接地装置。
2、当发现避雷器的瓷表面瓷表面严重污秽时，必须及时安排清扫。
3、不准带电测试接地装置的接地电阻值。
4、避雷线和避雷针一样，是将雷电引向自己，并安全地将雷电流引入大地。
5、阀型避雷器的引下线截面不应小于：铜线16 mm²。
6、避雷线一般采用截面积不小于35 mm²的镀锌钢绞线。
7、阀型避雷器安装位置距被保护的变压器最大电气距离，二路进线不小于23 m。
8、接地装置就是接地体与接地线的组合9、防雷保护的接地装置与被保护物的接地体之间应保持一定的距离，一般不应小于 5 m。
10、避雷器的接地线与变压器低压线组中性点及变压器金属外壳连接在一起共同接地，这种连接方式称三位一体接地方式。
11、将零线的一处或多处通过接地装置与大地再次连接称为重复接地。
12、接地体的埋设位置应距建筑物不小于1.5 m。
13、一般要求保护变压器的避雷器安装在跌开式熔断器和变压器之间。
14、阀型避雷器主要由火花间隙和阀性电阻串联组成。
15、在同一变压器供电系统中，不允许将一部分电气设备采用保护接零而另一部分电气设备采用接地保护。
16、阀型避雷器引下线：钢绞线不小于35 mm²。
17、一般要求保护变压器的避雷器安装在跌开式熔断器和变压器之间。
18、运行中阀型避雷器有异常响声并引起系统接地时，值班人员应避免靠近，应拉开断路器使故障辟雷器退出运行。
19、接地装置分成接地线和接地体两部分。
20、配电装置上的防雷器保护重点是配电变压器，其防雷的主要措施是采用阀型避雷器。
21、解体检修后的避雷器应进行预防性试验，必要时进行冲击放电电压试验。
22、垂直接地体的长度一般为2.5 m。
23、配电装置上的防雷保护重点是配电变压器。
24、防雷接地装置的接地电阻要求阀型避雷器为≤ 5 Ω。
25、10kV及以下的配电线路防雷措施主要依靠阀型避雷器。
26、避雷器密封不良会进水受潮，易引发事故。

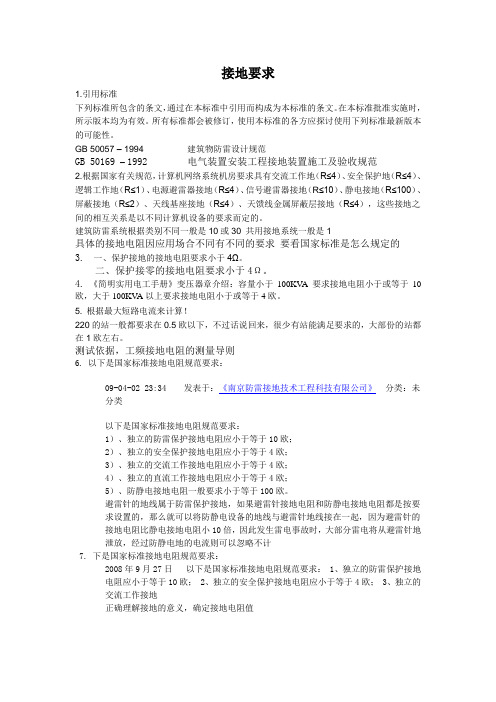

接地要求
接地要求1.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在本标准批准实施时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 50057 – 1994 建筑物防雷设计规范GB 50169 –1992 电气装置安装工程接地装置施工及验收规范2.根据国家有关规范，计算机网络系统机房要求具有交流工作地（R≤4）、安全保护地（R≤4）、逻辑工作地（R≤1）、电源避雷器接地（R≤4）、信号避雷器接地（R≤10）、静电接地（R≤100）、屏蔽接地（R≤2）、天线基座接地（R≤4）、天馈线金属屏蔽层接地（R≤4），这些接地之间的相互关系是以不同计算机设备的要求而定的。
建筑防雷系统根据类别不同一般是10或30 共用接地系统一般是1具体的接地电阻因应用场合不同有不同的要求要看国家标准是怎么规定的3.一、保护接地的接地电阻要求小于4Ω。
二、保护接零的接地电阻要求小于4Ω。
4.《简明实用电工手册》变压器章介绍：容量小于100KVA要求接地电阻小于或等于10欧，大于100KV A以上要求接地电阻小于或等于4欧。
5. 根据最大短路电流来计算！220的站一般都要求在0.5欧以下，不过话说回来，很少有站能满足要求的，大部份的站都在1欧左右。
测试依据，工频接地电阻的测量导则6.以下是国家标准接地电阻规范要求：09-04-02 23:34 发表于：《南京防雷接地技术工程科技有限公司》分类：未分类以下是国家标准接地电阻规范要求：1）、独立的防雷保护接地电阻应小于等于10欧；2）、独立的安全保护接地电阻应小于等于4欧；3）、独立的交流工作接地电阻应小于等于4欧；4）、独立的直流工作接地电阻应小于等于4欧；5）、防静电接地电阻一般要求小于等于100欧。
避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计7. 下是国家标准接地电阻规范要求：2008年9月27日以下是国家标准接地电阻规范要求： 1、独立的防雷保护接地电阻应小于等于10欧； 2、独立的安全保护接地电阻应小于等于4欧； 3、独立的交流工作接地正确理解接地的意义，确定接地电阻值2008年1月19日当年提出1Ω的制造商早不再提1Ω了，但我国的标准没有及时修订，后面的标准照抄，如GB50116-98、GB50038-2005等。
施工现场接地与防雷安全要求
施工现场接地与防雷安全要求施工现场接地与防雷安全是施工工程中非常重要的两个方面，对于保障工人的安全以及设备的正常运行至关重要。
接下来，将重点介绍施工现场接地与防雷安全的要求。
1. 接地要求施工现场的接地是指将电气设备、工具和结构与大地形成良好的电气接触，用以保障人员和设备的安全。
具体要求如下：a) 接地电阻要求：工程项目需要根据相关规范和标准确定接地电阻的要求，一般要求不超过10Ω，部分特殊工程要求更低。
b) 接地材料要求：接地材料需要选用导电性好、耐腐蚀、耐磨损的金属材料，如优质铜材或镀铜材料。
c) 接地网布置要求：施工现场需要合理布置接地网，确保各接地线的连接质量良好，并与大地形成均匀良好的接触。
d) 接地线绝缘要求：接地线需要具备良好的绝缘性能，不得与其他线路产生干扰或短路。
e) 接地设施维护要求：施工现场的接地设施需要定期检查和维护，确保其正常运行。
接地设施出现故障或损坏时，需要及时修复或更换。
2. 防雷安全要求施工现场的防雷安全是指采取合适的措施，减少雷电对设备和人员的危害。
具体要求如下：a) 防雷装置设置要求：施工现场的建筑物和设备需要安装防雷装置，包括避雷针、避雷网、掩杆装置等，在建筑物和设备的高处设置防雷设施。
b) 线路防雷要求：施工现场的电力线路和通信线路需要采取合适的措施进行防雷，如安装避雷器、避雷器瓷瓶等。
c) 人身防雷要求：施工现场的人员在雷电天气下需要采取必要的安全措施，如避免在户外活动、避免接触金属结构等。
d) 维护与检测要求：防雷设备需要进行定期检测和维护，确保其正常运行。
防雷设备出现故障或损坏时，需要及时修复或更换。
e) 防雷意识培养要求：施工现场的施工人员需要具备一定的防雷知识，了解防雷措施的重要性，提高防雷意识。
以上是施工现场接地与防雷安全的要求，通过合理的接地和防雷措施，可以有效保障施工现场的安全，降低雷电对设备和人员的危害。
电器使用中的防雷击措施与接地要求
电器使用中的防雷击措施与接地要求电器使用中的防雷击措施与接地要求雷击是一种常见的自然现象，经常在雷雨天气中发生。
雷电在短暂的瞬间释放出极大的能量，给人类和设备带来巨大的危害。
特别是对于电器设备来说，雷击可能导致设备故障、损坏甚至火灾等严重后果，因此在电器使用中，必须采取一系列的防雷击措施及接地要求。
首先，对于室外设备，必须进行良好的避雷装置安装。
避雷装置包括避雷针和避雷带，主要目的是将雷电引到地面，减少设备所承受的雷电冲击。
安装避雷装置时需要注意其所处高度，要确保它们高过周围建筑物和设备，以便将雷电导向到地面。
其次，电器设备本身也需要进行防雷击措施。
首先，要给设备安装可靠的避雷器。
避雷器是一种电器元件，它具有良好的耐雷电能力，可以通过将雷电能量分散到地面，保护设备免受雷击的损害。
其次，利用电源线和信号线等尽量减少设备与雷电之间的电气连接，避免雷电通过这些线路进入设备。
同时，在设备的输入端和输出端也要设置保护设备，如涌流保护器、过压保护器等，以减少雷击对设备的影响。
另外，电器设备的接地也是非常重要的。
接地是将设备与地面连接，以提供安全的电气环境，减少雷击产生的危害。
接地应该符合国家和行业的相关标准，确保接地电阻足够低，以保证电流能够迅速地通过接地系统进入地下。
一般来说，接地电阻不应超过1欧姆。
此外，设备的接地线应该独立于信号线和电源线，以减少互相干扰。
在电器使用中，还要加强对雷雨天气的监测和预警。
现在市场上有各种雷雨监测仪器，可以提前探测雷雨的来临，并发出警报。
同时，也要加强对用户的宣传和教育，告知他们在雷雨天气中如何正确地使用电器设备，避免不必要的损失。
总之，在电器使用中，防雷击措施和接地要求是非常重要的。
合理安装避雷装置、采取适当的防雷器以及良好的接地系统，可以保护电器设备免受雷击的危害。
同时，加强对雷雨天气的监测和预警，以及用户的宣传和教育，也能够降低雷击造成的损失。
只有综合运用以上措施，才能有效地保护电器设备的安全运行。
变压器防雷措施和接地要求
变压器防雷措施和接地要求变压器是电力系统中常见的电气设备，用于将高压输电线路上的电能转换为低压用电电能。
由于变压器经常处于室外环境，特别是在雷电多发的地区，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
防雷措施：1.安装避雷针：在变压器周围安装避雷针，将避雷针与变压器的金属外壳等导体相连，形成一个完整的保护系统，将雷击电流导入地下，保护变压器。
2.安装避雷器：在变压器的高压侧和低压侧分别安装避雷器。
避雷器是一种具有特定动作特性的电器元件，当遭受雷击时，能够引导大部分雷电流通过流经避雷器，保护变压器不受雷击损坏。
3.建造避雷亭：在变压器附近设置避雷亭，避雷亭顶部应有良好的避雷装置，接地引流电流，避免雷电直接击中变压器。
4.导线绝缘处理：将高压线路与低压线路之间的导线进行良好的绝缘处理，避免雷电通过导线直接传导到变压器。
接地要求：1.接地装置的种类：变压器的金属外壳和金属部件应与地面接地，接地方式可以采用单点接地或多点接地。
单点接地是将变压器的金属外壳和金属部件通过导线连接到接地极上，而多点接地是将多个接地点均匀分布在变压器周围。
2.地网的设置：变压器接地装置通常需要与地下的大面积金属结构相连接，形成一个地网。
地网需要有足够的面积和导电能力，能够有效地分散雷电流，降低接地电阻。
3.地网的材料选择：地网通常使用铜排或镀锌钢带等优良导电材料制成。
对于要求较高的场所，可以使用无氧铜材料，以提高接地的导电性能。
4.接地系统的检测和维护：定期对变压器的接地系统进行检测和维护，确保接地系统的导电性能良好和可靠，以及及时处理故障。
同时，还应对接地系统进行标识，以便在需要时进行维修和排查故障。
总之，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
通过建立良好的防雷装置和接地系统，可以有效地减少雷电对变压器造成的潜在威胁，确保电力系统的安全运行。
防雷接地管理标准
防雷接地管理标准一、背景防雷接地作为建筑物和设施安全的重要部分，其管理标准至关重要。
防雷接地管理标准意在规范防雷接地系统的设计、施工和维护，确保建筑物和设施在雷电天气中能有效保护人员和设备安全。
二、设计要求1. 防雷接地系统的选择•根据建筑物和设施的性质、规模和所处地区的雷电活动程度，选择合适的防雷接地系统类型。
•在设计阶段考虑应对雷电冲击的能力，确保防雷接地系统能够有效分散雷电能量。
2. 接地电阻要求•防雷接地系统的接地电阻应符合国家相关标准要求，确保接地电阻在合理范围内。
•定期对接地电阻进行测试，确保其处于正常范围内。
3. 接地体设置•接地体应选择合适的位置和深度安装，确保接地效果良好。
•接地体应采用符合防腐要求的耐腐蚀材料，提高接地系统的持久性。
三、施工规范1. 施工人员要求•施工人员应具备一定的防雷接地系统施工经验和资质，确保施工质量。
•施工人员应严格按照设计要求进行施工，避免施工过程中的疏漏。
2. 施工过程•施工现场应保持清洁、整洁，防止施工垃圾和杂物影响防雷接地系统的正常运行。
•施工过程中应按照设计要求进行接地体的埋设和连接，避免施工缺陷导致防雷接地系统失效。
四、维护管理1. 定期检测•定期对防雷接地系统的接地电阻进行测试，发现问题及时处理。
•定期检查接地体的状态，确保接地体完好无损。
2. 故障处理•发现防雷接地系统出现故障时，应立即停止使用，并由专业人员进行检修。
•故障处理完毕后，进行系统的全面测试，确保系统恢复正常运行。
五、总结防雷接地管理标准的制定和执行对于建筑物和设施的安全至关重要。
只有严格按照标准要求设计、施工和维护防雷接地系统，才能有效地保护人员和设备免受雷电危害。
以上内容为防雷接地管理标准的基本要求和要点，希望各相关单位和个人能够充分重视防雷接地工作，确保建筑物和设施的安全运行。
防雷保护接地通用要求
防雷保护接地通用要求
防雷保护接地通用要求主要包括以下几点：
1.接地装置应优先利用建筑物钢筋作为防雷接地体。
2.防雷接地体应满足接地电阻的要求，一般要求不大于
4欧姆。
3.接地线应采取防止机械损伤和化学腐蚀的措施，并应
满足导电性、热稳定性、机械强度和防腐性能要求。
4.接地装置应进行定期维护和检测，确保其有效性。
5.建筑物金属构件，如消防梯、水塔、冷却塔、电梯导
轨、屋顶金属等，应与防雷接地体连接。
6.防雷接地线应选择铜芯导线，且截面积应满足要求。
7.防雷接地系统应采取等电位联结措施，以提高防雷效
果。
8.防雷接地系统应与建筑物内的其他电气系统共用接地
体，但不得共用接地线。
9.在有爆炸危险的环境中，防雷接地体应采取防爆措
施。
10.在潮湿环境中，防雷接地线应采取防水措施。
以上是防雷保护接地的一些通用要求，具体要求可能因地区、建筑物类型等因素而有所不同。
在进行防雷保护接地时，应遵循当地气象部门和建筑规范的要求，并请专业人员进行设计和施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器、避雷针接地要求
1、电源端安装一级电源避雷器防雷设备。
电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关处，采用35标准导轨卡装。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
地线接于独立接地网或校方提供的三相电源地线相接。
安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。
安装注意事项：
安装时必须断开电源，严禁带电操作；连接导线必须符合要求。
防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
当工作状态指示灯发绿光时，表示防雷器工作正常。
发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。
在功分器或卫星接收机输入端口串接一个天馈避雷器，预防雷电感应损坏设备.
2、天馈避雷器安装，
德国艾科天馈防雷器，是Φ30×57线缆标准接口,直接串接于线路和被保护设备（功分器或卫星接收机）之间.该类接口均有阴阳两头，将阴头与线缆相连,将阳头直接接到被保护设备上，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。
接地线就近接于独立接地网或校方提供的三相电源地线相，接地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，
一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。
避雷器的输入端是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（OUT端）接被保护设备（卫星接收机或功分器）。
电源避雷器、天馈避雷器应装在室内。
本产品无需特别维护。
当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用防雷器前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
有条件者可定期检查天馈防雷器的标称导通电压是否符合指标要求，若已超差则必须更换。
3、避雷针要求
A、天线安装在建筑物楼顶上，只需将天线的避雷线与建筑物的防雷网连接起来即可
B、避雷针的保护范围为：天线应置于避雷针尖45 º夹角保护伞内
C、在附近建筑物的避雷保护范围之内时，可不设避雷针
D、避雷针的接地应有独立走线系统，不允许接地线共用
E、防雷系统接地电阻一般要求不大于4 Ω，可用铜线把天线与基础
中地脚螺栓或钢筋网相连，就可达到防雷的目的。
如接地电阻大，应另做地极，埋于潮湿的地方。
避雷针安装
根据规范规定，在卫星通信天线背后120度角范围内，相距接收天线罩3米左右的地方安装防直接雷击避雷针，使室外天线处于直接雷防护区域内而更为安全。
（见避雷针安装示意图）。
