(干货)PS彩色平面图教程(室内设计必学技能)
建筑彩色总图PS填色简明教程
7）单独设层，点布树木颜色，需要与绿地色彩有一定明度和色相的差别
8）整理，调整各个层次关系和图面效果；主要调整色彩分布关系，行道树色彩提亮以强化路 网结构，添加阴影等等
居住区总图快速填色教程
CC 2012.10
1）总图范围确定
2）单独设层，建筑排布
3）单独设层，用带色单线确定路网结构
4）单独设层，定义树木笔刷，绿化排布（也可直接定义彩色树木笔刷，但后期颜色调节不方 便）
5）单独设层，白描软硬景细节
6）单独设层，用深绿色填充密植景观区域，大致确定景观结构；另外可以同时修饰硬景色彩 层次
ps室内文本平面图填色
室内彩色户型图户型图是房地产开发商向购房者展示楼盘户型结构的一种手段。
随着房地产开发业的飞速发展，对户型图的要求也越来越高，真是的家具模块被应用到户型图中，从而使客户更好的了解户型起了很大的作用。
彩色户型图制作流程：（1）使用以定义的绘图仪器类型将图纸保存为EPS文件（2）在PS中导入EPS文件（3）填充墙体、地面（4）添加家具模块（5）最终效果处理一输出EPS文件户型图一般都是运用软件AutoCAD绘制所得，在运用PS对户型图进行上色和处理，那么我们必须从AutoCAD软件中将户型图导出为Photoshop可以进行编辑的文件格式。
1．添加EPS打印机（1）启动AutoCAD，打开配套光盘提供的“平面布置图.dwg”文件，如图1-1所示图1-1 打开的“平面布置图”（2）在AutoCAD中选择“文件”∣“绘图仪器管理器”命令，打开Plotters文件窗口，如图1-2所示。
图1-2 打开绘图仪器管理器（3）双击“添加绘图仪器向导”图标，打开添加绘图仪对话框，如图1-3所示，单击“下一步”按钮。
图1-3 添加绘图仪—简介（4）打开“添加绘图仪—开始”对话框中选择“我的电脑”选项，如图1-4所示，单击“下一步”按钮。
图1-4添加绘图仪—开始（5）打开“添加绘图仪—绘图仪型号”对话框中选择如图1-5所示。
（6）图1-5 添加绘图仪—绘图仪型号（6）在弹出的“添加绘图仪—输入PCP或PC2”对话框，单击“下一步”按钮，如图1-6所示。
图1-6添加绘图仪—输入PCP或PC2（7）选择绘图仪的打印端口，这里选择“打印到文件”的方式，如图1—7所示。
图1—7 添加绘图仪-端口（8）绘图仪添加完成，输入绘图仪的名称，如图1-8所示，单击“下一步”按钮。
图1-8 添加绘图仪-绘图仪名称（9）单击“完成”按钮，完成绘图仪添加向导。
二、输出EPS文件为了方便在Photoshop中编辑，在CAD中导出EPS文件，一定要分图层，根据需要一般分为墙体、家具、填充、文字分别进行导出，然后在PS中编辑。
如何用ps做平面设计图
如何用ps做平面设计图关于〔制定〕师来说一张精美的彩色平面图不算什么，但是，在制定师与业主谈单时候，如果，你把你制作的彩色平面图放在你的PPT中，无形中就给你的制定方案增色不少，那你想知道如何用ps做〔平面制定〕图吗?接下来我告诉你如何用ps做平面制定图。
如何用ps做平面制定图：一. 在ps中打开文件从cad中导入的是位图文件，但是一般状况下这只是一幅彩色稿。
无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以坚持精度，其他的转换方式多多少少都会有点损失。
二. 分开图线有些人可能喜爱不分，我习惯分开图线层，因为这样好处有如下：1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。
节省了很多时间。
2.物体之间的互相遮档可以产生一些独特的效果!3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。
具体步骤是以colourrange 选取方式选中白色，删除。
三. 分开成功为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。
原因： 1.个人习惯。
2. 可以有效防止产生大量无用的废层和无物体层(即空层)。
3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。
新手小白如何学习PS平面制定：熟悉PS的工具。
先要熟悉Photoshop的工具，网络上有很多基础的教程视频(一定要找一套完整的，可以加相关爱好群，都会有分享整套的视频)，可以先浏览观看1到3遍，对工具进行简单的熟悉。
至少要对什么工具大概是做什么的有一定的了解。
记笔记。
在观看基础视频时，建议做一些笔记，方便深入了解和巩固，一些常用快捷键的操作也可以加深记忆，还可以翻阅复习。
到基本了解的程度就可以操作了。
网络上有很多操作的小任务，都是有相关具体的步骤。
找一些比较简单任务的学习，注意过程中所碰到的一些技巧和快捷操作，慢慢深入，在此过程中还可以了解一些背景、颜色、小图标、滤镜、字体等等的搭配。
彩色总平面ps制作步骤
彩色总平面制作步骤1.在CAD中输出eps图形图线2.栅格化eps文件（栅格化eps格式，分辨率得到透明背景线框图像。
3.在总平面图下方新建图层，并填充为白色执行：图层→新建→图层背景 (将填充图层转化为背景)ctrl+s保存文件4.ctrl+o打开。
文字eps和建筑eps文件以相同参数对文字eps与建筑eps进行栅格化处理5.将3个文件进行合并Ctrl+A全选→ctrl+c复制回到总平面 ctrl+shift+V进行原位粘贴重命名图层，文字，建筑6.裁剪工具将图像进行裁剪（节约磁盘空间）7.划分层次。
路面，绿化区，建筑⑴检查线稿是否闭合，魔棒工具，设置容差为，单击路面区域进行闭合处理新建图层→命名封闭直线，单击直线工具，设置前景色为黑色，用画笔工具，直线粗细为8.魔棒单击路面，容差对路面部分进行选择（用快速蒙版进行选区查看）9.路面选区建立完成之后→选择→存储选区→名称（马路）新建图层，命名为马路，设置前景色为Alt+delete，快速填充10.使用用样方法划分绿化，铺装，水面区域，以色块进行划分11.对图层进行分图→⑴铺装⑵色块（水面，建筑色块，草地，马路）⑶线稿12.添加图例。
种植新建图层（主干道树）主干道→次干道选择图例ctrl+c复制。
Ctrl+v粘贴种植主干道植物图例对图例进行同图层复制 alt+鼠标左键将主干道都种上图例13.设置投影→动作设置投影→图例所在图层→主干道树→窗口→新建动作→命名为：制作影子→单击记录回到图层面板ctrl+J 创建主干道副本 ctrl+总括号键副本图层下移Ctrl+M调整曲线命令把整张图例调至黑色，根据投影方向按方向键，设置不透明度为80﹪单击动作面板停止按钮（可用于其他图层影子制作）14.铺装制作⑴用软件自带图案进行铺装制作选择铺装图→铺装1色块图层按ctrl单击图层缩览图，将其载入选区双击图层缩览图打开图层样式面板→图案叠加→图案例表→纹理拼贴→混合模式→正片叠底→缩放63%→单击确定 ctrl+D取消选择⑵自定义图案制作铺装选择铺装3色块将其载入选区打开电脑中自定义铺装素材选择素材后→编辑→定义图案→命名：点格铺装→确定双击铺装3色块→图层样式面板→图案叠加→图案列表→点格铺装→确定→ctrl+D15.水面制作⑴打开水面素材→全选→复制→粘贴至当前效果图→ctrl+T对图像进行修整→回车键应用→将水面图层载入选区（ctrl+水面缩览图）→图例水面素材图层→添加图层蒙版→ctrl+D取消选择→将水面作为亮点表现对象→ctrl+U色相饱和度⑵水面明暗关系新建图层→前景色建立选区→拉伸一个渐变→拉伸渐变→ctrl+D取消选择→图层混合模式为叠加16.草地细化处理草地色块→将其载入选区→滤色→杂色→添加杂色（确保选择草地图层）23.5%→确定→滤镜→模糊→动感模糊→22度→9像素→确定→ctrl+D 提高部分草地层次感画笔工具→大小66100%→流量100%→草地色块图层上方新建图层命名光点→前景色为f4e927→确定→进行绘制→图层混合模式为叠加→图层不透明度70%新建图层在草地图层上方，命名为渐变图层→按D键恢复系统默认颜色设置→将草地色块载入选区→选择渐变图层拉伸渐变→设置混合模式为叠加→不透明度50%→ctrl+D★如何从CAD中导出eps文件打开制作好的cad需导出的文件Ctrl+p→打印→打印机绘图仪选→dag to eps。
PhotoShop+SketchUp制作做彩色平面图详细教程
PhotoShop+SketchUp制作做彩⾊平⾯图详细教程本章节节选⾄《Photoshop彩平⾯制作之道》，SketchUpBBS出品，转载请注明出处。
本作品作者：xfhorse第6章建筑彩⾊总平⾯图制作本章重点：掌握参照SU导⼊PS前的设置⼯作掌握使⽤在PS软件中如何处理SU的图像⽂件掌握使⽤Photoshop添加环境配景的⽅法掌握使⽤如何让彩⾊平⾯图的重点突出案例流程概述：⾸先利⽤SU创建场景模型，然后对SU模型进⾏导出PS前的相关设置，接着导⼊到PS中，完成图⽚的前期处理，最后⽤Photoshop进⾏图像素材添加以及后期处理。
6.1运⽤SketchUp与PS制作建筑彩⾊平⾯图的流程熟悉SketchUp软件的⽤户往往喜欢⽤SketchUp软件创建的模型来制作彩⾊平⾯图，这样不仅⼤⼤的节省了⽤CAD多次导图的⿇烦，⽽且⽤SketchUp制作的彩⾊平⾯图往往建筑物的材质以及体块关系更加的真实。
本作品作者：xfhorse在Photoshop中对平⾯图进⾏着⾊时，应掌握⼀定的前后次序关系，以最⼤程度地提⾼⼯作效率，并⽤添加诸如植物，道路名称等标注信息。
1. SketchUp输出平⾯图SketchUp输出平⾯图是整个总平⾯图制作的基础，在导图之前往往需要许多特定的设置，本章将在下⾯内容详细讲解。
有关SketchUp的使⽤⽅法，本书不作介绍，读者可参考相关的SketchUp书籍。
2. 各种模块的制作在SketchUp制作总平⾯图的常见元素包括：草地、树⽊、灌⽊、⽔⾯、花坛等，掌握了这些元素的制作⽅法。
这个过程往往需要结合Photoshop 软件来⼀起完成，使⽤的⼯具包括：选择、填充、渐变、图案填充等，在制作⽔⾯、草地、路⾯时也会使⽤到⼀些图像素材，如草地纹理、地砖纹理、⽔⾯图像等。
3. 后期合成处理在完成各种素材模块的制作以后，彩⾊平⾯图的⼤部分⼯作也就基本结束了，最后便是对这些素材模块进⾏复制，添加阴影等操作。
彩色总平面图制作(完美版)

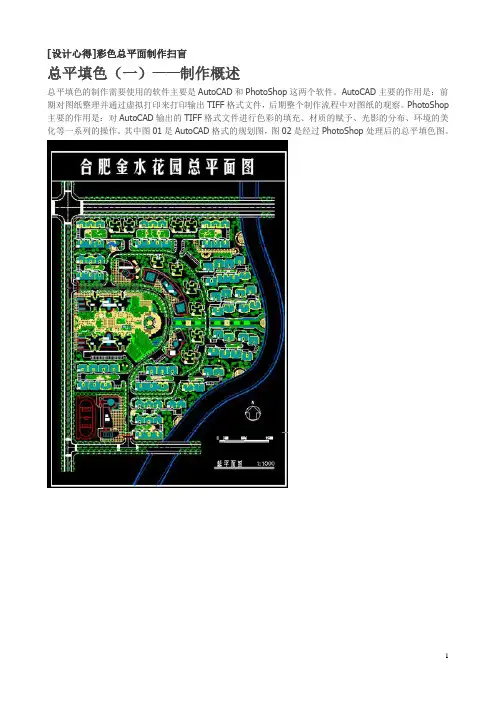

[设计心得]彩色总平面制作扫盲总平填色（一）——制作概述总平填色的制作需要使用的软件主要是AutoCAD和PhotoShop这两个软件。
AutoCAD主要的作用是：前期对图纸整理并通过虚拟打印来打印输出TIFF格式文件，后期整个制作流程中对图纸的观察。
PhotoShop 主要的作用是：对AutoCAD输出的TIFF格式文件进行色彩的填充、材质的赋予、光影的分布、环境的美化等一系列的操作。
其中图01是AutoCAD格式的规划图，图02是经过PhotoShop处理后的总平填色图。
总平填色的制作流程：一、图纸的整理。
通常图纸的整理是将图纸整理分为整体框架层和文字说明层两层，遇到较为复杂的图纸我们可以根据需要把图层划分的更加细致，如建筑层、停车位层、铺装层、水系层等。
（使用软件：AutoCAD）二、图纸的打印与输出。
我们常用的输出格式是TIFF不压缩格式，但AutoCAD中默认的打印输出设置中没有TIFF不压缩格式，需要我们另行添加。
（使用软件：AutoCAD）三、整体大环境的处理。
在这个环节中我们主要是将AutoCAD输出的整体框架层和文字说明层合并到一个画布里，要把规划内部和外部的绿地划分开，主干道和小区内部道路划分开，以及对水系的基本色彩填充。
（使用软件：PhotoShop）四、建筑的处理。
在这个环节中我们要将建筑的部分制作出来，包括主体建筑部分的制作、女儿墙的制作、光影关系的处理、坡屋顶的处理、玻璃顶的处理等。
在有的规划中需要对已有建筑和拟建进行区分，对住宅和公建、商业进行区分。
（使用软件：PhotoShop）五、水系的处理。
在这个环节中我们要将水系的光感、色感、质感处理到位，有些规划中小区中央景观组团中还有喷泉和瀑布的制作。
（使用软件：PhotoShop）六、铺装的添加。
在这个环节中我们要将规划中的硬质铺装根据AutoCAD中规划的变化来分别添加。
（使用软件：PhotoShop）七、绿化的处理。
PS必须掌握的七大调色模式
PS必须掌握的七大调色模式PS必须掌握的七大调色模式在photoshop学习中，我们经常遇到RGB色彩模式，CMYK、HSB等色彩模式，但是我们不不清楚他们之前有什么区别以及他们的使用范围。
其中，我们在学习和使用中RGB色彩模式跟CMYK色彩模式最常见。
下面就来和店铺一起看看PS必须掌握的七大调色模式吧。
什么是图像的色彩模式：色彩模式是数字世界中表示颜色的一种算法。
在数字世界中，为了表示各种颜色，人们通常将颜色划分为若干分量。
由于成色原理的`不同，决定了显示器、投影仪、扫描仪这类靠色光直接合成颜色的颜色设备和打印机、印刷机这类靠使用颜料的印刷设备在生成颜色方式上的区别。
常见的7大图像色彩模式：（1）RGB彩色模式：又叫加色模式，是屏幕显示的最佳颜色，由红、绿、蓝三种颜色组成，每一种颜色可以有0-255的亮度变化。
能够组成255*255*255种颜色。
RGB彩色模式适用于显示器、投影仪、扫描仪、数码相机等。
具体RGB色彩模式的换算、颜色搭配等可以参考《RGB色彩模式详解》。
（2）CMYK彩色模式：由品蓝，品红，品黄和黄色组成，又叫减色模式。
CMY是3种印刷油墨名称的首字母：青色Cyan、品红色Magenta、黄色Yellow。
而K取的是black最后一个字母，之所以不取首字母，是为了避免与蓝色(Blue)混淆。
一般打印输出及印刷都是这种模式，所以打印图片一般都采用CMYK模式。
（3）HSB彩色模式：是将色彩分解为色调，饱和度及亮度通过调整色调，饱和度及亮度得到颜色和变化。
在HSB模式中，H(hues)表示色相，S(saturation)表示饱和度，B（brightness）表示亮度。
HSB模式对应的媒介是人眼。
（4）Lab彩色模式：这种模式通过一个光强和两个色调来描述一个色调叫a，另一个色调叫b。
它主要影响着色调的明暗。
一般RGB转换成CMYK都先经Lab的转换。
Lab色彩模型是由亮度L和有关色彩的a, b三个要素组成。
彩色平面图制作教程
彩色平面图制作教程第一步：将制作好的CAD图纸“整体平面图”，保存为PDF文件。
1、打开CAD打印窗口2、设置打印选项（1）设置打印/绘图仪的名称为“DWG To PDF.Pc3”（2）设置图形方向为“横向”（3）设置打印范围为“窗口”3、按住鼠标左键框选图纸的画框，画框用于在PS中叠齐图层。
4、点“确定”5、将文件名设为“整体平面图”，然后点“保存”。
第二步：将“整体平面图”中的“家具平面图”，保存为PDF文件。
1、删除墙体部分，留下家具、画框部分。
2、保存为PDF文件和“整体平面图”过程一样，文件名改为“家具平面图”。
3、“厨具平面图”制作方法与“家具平面图”相同。
第三步：“整体平面图”和“家具平面图”PDF文件导入Photoshop中1、用Photoshop打开“整体平面图”PDF文件，并将这一图层改名为“整体图层1”2、创建一个新图层“图层2”改名为“底色图层2”。
3、用油漆桶在“底色图层2”添加一浅色4、将“图层2”拉到“图层1”的下面5、再用Photoshop打开“家具平面图”PDF文件，拖到“整体平面图”上对齐，形成“图层3”，改名为“家具图层3”。
6、在“家具图层3”用“魔棒工具”点选，然后再进行“选择反向”选中家具。
7、新建“图层4”，改名为“阴影图层4”，用白色的笔进行涂抹。
然后，按Ctrl+D取消选框，并将“图层4”拉到“图层1”的下面。
8、在右边图层栏上的“阴影图层4”上点右键，点“混合选项”，点“投影”，并设置。
第四步：墙体、窗体填充颜色1、选中图层栏上的“整体图层1”，将“阴影图层4”设为不可见。
然后，用黑色油漆桶填充墙体。
2、用绿色油漆桶填充窗体。
第五步：填加门槛石1、从素材中打开“门槛石”图片，并拖到“彩色平面图”中，放到门口处，形成“图层5”，改名为“门槛图层5”。
2、将“门槛图层5”设为不可见，并将门口用“选框工具”框选。
3、再将“门槛图层5”设为可见。
4、在选框中点右键，点“选择反向”，按“Delete”键删除其他部分，并拖到“图层4”的下面。
