智能药盒设计
智能药盒设计——《单片机嵌入式系统软硬件设计》摘要随着社会的发展和人们生活水平的提高，人们对生活的健康质量也追求越来越高，为了方便老年人吃药，结合当前智能药盒蓬勃的发展状况，本文介绍了一种基于单片机的家庭用智能药盒的设计。
首先，本文介绍了此系统所涉及的硬件的结构和工作原理，主要包括STC90C51单片机、LCD1602液晶和单片机的定时/计数器。
其次，介绍了系统硬件的模块化设计思想。
在第一部分着重介绍了单片机的各项参数、内部结构、引脚功能，LCD1602的硬件电路、显示原理和各项命令，定时/计数器和蜂鸣器原理的简单介绍。
在第二部分则系统地介绍了各模块之间的运作模式和工作流程。
当系统检测到有时间设置功能键或用药设置功能键有输入时，进入关中断调时及设置状态，之后开中断并按下定时键记录当前设置的时间及用药量的值。
在调节好系统时间之后，系统时间向前运行的过程中不断将系统实时时间与记录时间作比较，两者相等时发出警报并显示所设置的用药量，一分钟后系统实时时间与记录时间不在相等则自动退出提醒，如此实现每天四次用药及每次四种用药服用量的提醒，比较适合普通家庭使用。
关键词：智能药盒；STC90C516；时钟；1602显示目录摘要 (1)Abstract.................................................. 错误!未定义书签。
1 绪论 (4)1.1 选题目的和意义 (4)1.2 目前智能药盒的现状 (4)2 系统总体方案设计 (5)2.1 设计要求 (5)2.2 总体设计思路 (5)2.3 系统结构设计 (7)3 硬件电路的设计 (8)3.1 单片机最小系统 (8)3.1.1. STC90C51RC/RD+系列单片机简介 (8)3.1.2. 晶振电路 (11)3.1.3. 复位电路 (12)3.2 显示电路 (13)3.3 键盘电路 (15)3.4 蜂鸣器报警电路 (15)3.5 发光二极管电路 (16)3.6 定时模式装入初值的计算 (17)4 结论 (19)致谢 (20)1绪论1.1 选题目的和意义很多老年人随着年龄的增长，都有健忘的毛病，对于这些老年人来说在生病的时候甚至是日常生活中按时吃药是一个难题，如果需要在不同时间吃不同的药，几乎很难独立完成，这次的结课论文题目所指的智能药盒就是针对这些老年人所设计的，是一种为了方便老年人服药而设计的药物存储容器，它可以更好地管理高龄人群吃药麻烦的问题，根据对老年人每天吃药的时间进行定时，来实现一天内对老年人每天三次或更多次的定时提醒，提醒使用者服用多种药物中的一种或多种，以帮助人们改掉不按时吃药的坏习惯。
219335446_基于STM32和物联网技术的智能药盒设计
物联网技术 2023年 / 第6期1080 引 言近年来，我国人口老龄化日益严重，人们对健康观念也日益重视，然而很多老年人随着年龄的增长，逐渐有了健忘的毛病[1]。
目前不少老年人苦于用药的合理管理和定时服用。
通常子女作为监护人容易因为工作忙等原因，导致难以对老人服药状态做到细致的监督；易出现忘记服药，重复服药，以及服错药物剂量等问题，便会导致严重的后果。
智能药盒是一种刚刚起步的智能产品，主要针对老年人，智能药盒为药物提供保存环境并为人们提供提醒服务，将成为一个很具有现实意义和使用价值的项目。
但就目前市场上的智能药盒来看，还有许多尚未完善的功能与弊端。
主要有以下三点：大多电子药盒的电路经常由分立的数字电器件组成，功能单一；重量和体积都比较大，特别是功耗大，提升了使用成本，具有很大的局限性；提醒设置不方便，不利于长辈使用。
而本文设计的智能药盒操作简单并具有剩余药量检测、服药提醒、自动出药的功能；安卓APP 可以实现对药盒所有设置提醒信息的上传、时钟自动同步等功能。
该设计将有效解决老人漏服、错服、多服的问题，并及时发现药物短缺，为老人的服药状态提供安全保障[2]。
1 系统总体设计智能药盒的设计以STM32为智能药盒的核心，配备有微型步进电机及其驱动控制芯片、扬声器等功能模块。
采用串口屏实时监控服药时间、药物缺少提醒等功能，同时基于Android 系统开发手机 APP ，完成辅助监控，并同步用药数据等功能。
产品集智能化、简易化、现代化、实用化于一体，可随时调控用药时间与频率，设置用药种类，能够有效地帮助所需人群解决在服药方面带来的不便，并养成良好的按时服药习惯[3-4]。
基于STM32和物联网技术的智能药盒的总体结构如图1所示。
图1 智能药盒的总体结构控制模块：负责药仓的打开关闭。
通信模块：负责单片机与传感器、单片机与APP 间的通信数据间的传输。
串口屏模块：实现人机界面交互功能。
提醒模块：发出提示声音，定时提醒用户服药。

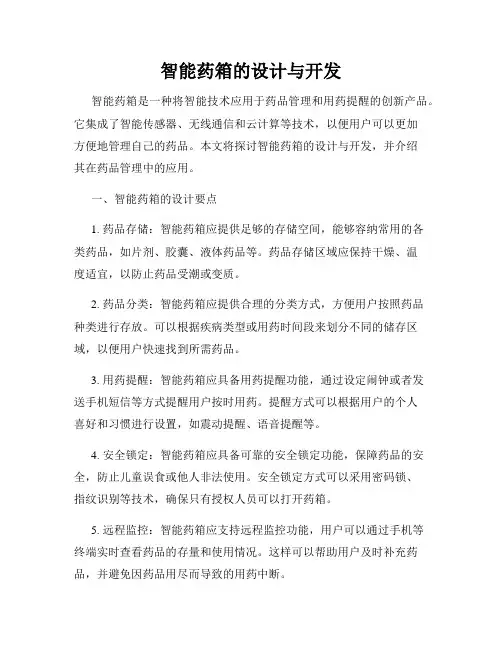

智能药箱的设计与开发
智能药箱的设计与开发智能药箱是一种将智能技术应用于药品管理和用药提醒的创新产品。
它集成了智能传感器、无线通信和云计算等技术，以便用户可以更加方便地管理自己的药品。
本文将探讨智能药箱的设计与开发，并介绍其在药品管理中的应用。
一、智能药箱的设计要点1. 药品存储：智能药箱应提供足够的存储空间，能够容纳常用的各类药品，如片剂、胶囊、液体药品等。
药品存储区域应保持干燥、温度适宜，以防止药品受潮或变质。
2. 药品分类：智能药箱应提供合理的分类方式，方便用户按照药品种类进行存放。
可以根据疾病类型或用药时间段来划分不同的储存区域，以便用户快速找到所需药品。
3. 用药提醒：智能药箱应具备用药提醒功能，通过设定闹钟或者发送手机短信等方式提醒用户按时用药。
提醒方式可以根据用户的个人喜好和习惯进行设置，如震动提醒、语音提醒等。
4. 安全锁定：智能药箱应具备可靠的安全锁定功能，保障药品的安全，防止儿童误食或他人非法使用。
安全锁定方式可以采用密码锁、指纹识别等技术，确保只有授权人员可以打开药箱。
5. 远程监控：智能药箱应支持远程监控功能，用户可以通过手机等终端实时查看药品的存量和使用情况。
这样可以帮助用户及时补充药品，并避免因药品用尽而导致的用药中断。
二、智能药箱的开发流程1. 需求收集：开发团队应与目标用户沟通，了解用户的需求和痛点。
可以通过问卷调查、用户访谈等方式，获取用户对智能药箱功能的期望和建议。
2. 设计方案：根据需求收集的结果，设计出合理的智能药箱功能和界面。
要考虑用户的易用性和界面美观度，以提供良好的用户体验。
3. 技术研发：开发团队应根据设计方案进行软硬件技术的研发。
其中包括传感器的选型与集成、通信模块的开发、用户界面的设计等。
4. 功能测试：研发完成后，对智能药箱进行全面的功能测试，确保各项功能正常运行。
同时也需要进行安全性测试，以防止信息泄漏或药品误用等问题。
5. 批量生产：经过功能测试合格后，可进行智能药箱的批量生产。
便携智能药盒设计规范
便携智能药盒设计规范引言随着科技的发展，智能医疗设备的普及应用成为了医疗行业的发展趋势之一。
便携智能药盒作为智能医疗设备的一种，可以有效地提高药物管理的效率和准确性，为用户提供便利和保障。
本文将对便携智能药盒的设计规范进行详细介绍，包括外观设计、功能设计、用户体验等方面的要求，以期为设计师和制造商提供有价值的指导。
外观设计1.材质选择：便携智能药盒应选用高品质的材料，具备耐用、易清洁的特点，例如优质ABS塑料或钢材等。
2.外观造型：药盒的外观造型应简洁、美观，符合人体工程学原理，易于携带和使用。
3.尺寸和重量：药盒的尺寸应适中，方便携带，并能容纳常见规格的药品。
重量应轻便，不增加用户携带的负担。
4.颜色与标识：药盒的颜色应选择柔和、舒适的色彩，以提供良好的使用体验。
药盒上应清晰标识药品信息、剂量及用法等必要信息。
功能设计1.药品存储：药盒应提供合适的存储空间，以容纳常用药品的数量和规格。
每个存储间隔应配备防潮、防晒和防 odor 的功能。
2.自动分药：药盒应具备智能分药的功能，能根据用户的设定，自动将指定药品按照时间段分装到相应的存储空间。
分药过程需要安静、快速且准确。
3.提醒功能：药盒应具备提醒用户按时服药的功能，可以通过声音、震动或屏幕显示等方式提醒用户，以确保用户按时服药。
4.药品监测：药盒应配备药物监测功能，能够记录药品的使用情况、剩余量等信息，并能实时将数据上传到用户的手机或云端平台，方便用户进行药物管理和医生进行监控。
5.数据统计与分析：药盒应具有数据统计和分析功能，能够为用户提供用药记录、剂量统计、服药情况分析等数据，以便用户进行健康管理和医生进行治疗评估。
用户体验设计1.操作简单：药盒的操作应简单直观，采用人性化的设计，方便用户快速上手。
药品的补充与取出等操作应简单便捷。
2.界面友好：药盒的界面设计应友好、清晰，显示信息要简洁明了，同时尽量避免过于复杂的图形和文字。
3.响应迅速：药盒的各项功能应响应迅速，确保用户按下按钮或触发操作后，能立即得到反馈。
一种老年人智能旋转药盒设计
一种老年人智能旋转药盒设计随着我国老龄化进程的加快，老年人的生活质量越来越引起社会的关注。
老年人因为年龄的增长，容易出现记忆力减退，药物使用频率增加等问题，因此老年人智能旋转药盒的设计就显得尤为重要。
智能旋转药盒是指在保持原有药盒功能的基础上，增加了一些新的功能，让老年人在使用药品的时候更加方便和安全。
以下将从设计理念、功能设计和材料选择等方面对老年人智能旋转药盒进行详细的介绍。
设计理念老年人智能旋转药盒的设计理念是以老年人的生活特点和使用需求为出发点，着重于简单易用、智能安全。
在设计中要考虑到老年人可能出现的记忆力减退、视力模糊等情况，以及药物使用频率增加等特点，力求让老年人在使用药盒的时候更加方便和安全。
功能设计1. 智能提醒智能旋转药盒内置智能芯片，可以根据老年人的用药情况设定提醒功能。
当到了吃药的时间，药盒会发出声音和振动，提醒老年人吃药。
这样可以避免老年人因为忘记吃药而影响药效，也可以避免因为重复服药而造成药物过量。
2. 大字显示智能旋转药盒的显示屏采用大字显示，同时设计了高对比度的色彩，可以方便老年人查看当前的用药情况，避免因为视力模糊而导致的误服或漏服药物的情况发生。
3. 数据存储智能旋转药盒可以记录老年人每一次的用药情况，并且将数据存储在云端，可以随时随地查看。
这样老年人自己和家人都可以实时掌握老人的用药情况，及时调整用药计划。
4. 安全锁智能旋转药盒设计了安全锁功能，只有在到了吃药的时间，且通过指纹或密码解锁之后，药盒才会自动旋转到相应的位置，确保老年人每次都是按照医嘱用药。
材料选择1. 耐用材料智能旋转药盒的外壳采用耐用的ABS工程塑料制成，具有高强度、耐磨损、抗老化等特点，可以有效保护内部电子设备和药品。
2. 防滑材料智能旋转药盒的底部和侧面设计防滑橡胶垫，可以有效防止药盒在使用过程中滑动，增加了使用的稳定性，避免药品的不慎倾洒。
3. 环保材料智能旋转药盒所用的材料均符合环保要求，不含有任何有害物质，可以放心使用。
一位剑桥海归程序员，设计一款智能药盒，获2016红点大奖！
一位剑桥海归程序员，设计一款智能药盒，获2016红点大奖！“你今天没吃药吧！”“哎呀，我忘了。
”“你怎么又没吃药啊！”无论是父母、爱人或朋友你是否总是放心不下提醒他们吃药？不过从今天开始你都不用操心了因为这款智能药盒可以提醒、监督他们吃药的工作把你彻底的解放出来▼它就是智能药盒“Memo Box”来自剑桥的学霸卢山起初是为了能让妈妈准时服药他和同学制作了一款智能药盒毕业之后回国组建团队创业设计研发了Memo Box不可思议的是，程序员的这个设计获得了2016年的德国红点设计奖▼这是一款物联网药盒采用壳体和内盒分离式的设计内盒用来储存药物根据不同的药量有 2 格和 4 格可选采用医药 PP 材质通过 FDA（美国食品药品监督管理局）认证可以取出清洗更换或者直接放药板进去由苹果供应商生产开合自动吸附，手感特别棒▼机身上下只有一个按钮所有玄机全部藏在药盒转轴中这里集中了隐藏式的 LED 呼吸灯带有服药提醒时会有节奏地亮起来并发出提示声音，同时通过手机提醒它的智能性和实用性真的很出色。
▼把服药安排提前记录在手机药盒会按时发出亮光和声音，提醒服药如果已经提前服药，就不会再提醒在智能模式下，还可以记录个人服药习惯提高服药提醒的准确性为了防止重复用药短时间内重复打开会亮起红灯和发出声音报警▼药盒连接手机后可以在 APP 内添加服药提醒药品的种类、剂量、图片、服药频次等都可以方便地设置好（可以直接拍照就记录药物说明书，对老人很方便）▼打开药盒自动生成服药记录免去手动服药记录的烦恼。
▼Memo Box还可以查看和管理——多位家庭成员的服药安排和记录看到谁没有按时吃药，轻按「戳一下」对方的手机马上就会震动如果没有回应就可以选择「语音通话」。
一次震动、一个电话就能让父母和家人知道自己被记挂在心上是不是很暖心▼当然不仅是父母，任何你记挂的人Memo Box都能帮你把这份关心送达。
只要你够用心一个药盒都能成为她动心的原因▼药盒忘带了或找不到了怎么办？如果忘带药盒，手机会发出警报让你及时掉头；找不到药盒的时候也可以让它自己发出声音；即使再杂乱的环境也能找出它。
基于单片机的智能药盒
基于单片机的智能药盒随着科技的快速发展，智能化已经深入到生活的方方面面。
其中，基于单片机的智能药盒的设计与实现，为我们的日常生活提供了极大的便利。
一、设计思路智能药盒的设计主要基于单片机技术，通过预设的程序，实现药物的提醒、管理以及安全用药的保障。
其核心部件包括单片机、存储模块、显示模块和通讯模块。
二、主要功能及工作原理1、药物提醒：通过预设程序，设定特定的提醒时间，如每日的固定时间点，当到达预设时间点时，单片机控制蜂鸣器发出提醒信号，以提醒患者按时服药。
2、药物管理：利用存储模块记录患者所需服用的药物种类、剂量、时间等信息，当接收到提醒信号时，单片机根据存储模块的信息，指导患者正确服药。
3、安全用药保障：通过通讯模块，将患者服药的信息传送至医生或医疗机构的服务器，以便于医生实时掌握患者的用药情况，及时调整治疗方案。
三、使用场景及优势智能药盒的使用场景广泛，尤其适用于老年人、儿童、慢性病患者等需要长期服药的人群。
其优势主要体现在以下几个方面：1、提醒功能：避免了漏服、错服的情况，保证了患者按时、按量服药。
2、管理功能：可以详细记录患者的服药信息，为医生提供详尽的医疗数据。
3、安全用药保障：通过实时传送服药信息，有利于医生及时调整治疗方案，保障患者的用药安全。
四、未来发展及优化方向随着科技的进步，基于单片机的智能药盒将有更多的优化空间。
例如，可以通过增加传感器，检测药品的有效期、药品剩余量等信息；可以通过升级通讯模块，实现远程医疗、在线咨询等更多功能。
总结，基于单片机的智能药盒的设计与实现，不仅提高了患者的生活质量，也为医疗服务提供了更多的可能性。
未来，随着技术的不断进步，我们期待看到更多的智能化产品为我们的生活带来便利。
基于老人的智能药盒设计随着人口老龄化的加剧，如何为老年人提供更好的医疗保健服务成为了社会的焦点。
其中，药品管理和服用是一个重要环节。
许多老年人患有多种疾病，需要服用多种药物，然而，他们往往存在忘记服药、误服药物、药品过期等问题。
