2013最新人教版八年级物理12.2滑轮精品课件
第十二章 简单机械
杠杆的平衡条件： 动力×动力臂 = 阻力×阻力臂 F1· L1=F2· L2
l1 O l2 F2
F1 F1 F2
l1
O
l2 省力杠杆 F2
l2
l1
O
l2 费力杠杆
O
l1 F1 l1 F1 O l2 F2
F1
等臂杠杆
F2

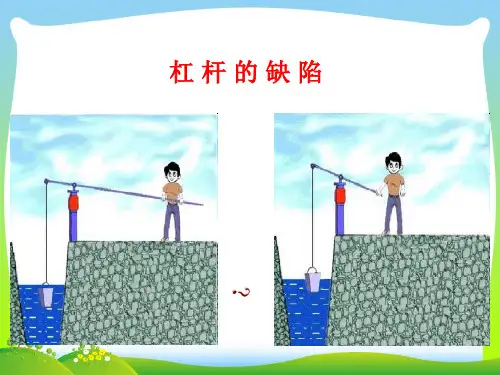

杠杆的缺陷
第十二章 简单机械
想一想，下面的漫画说明什么问题？
L1
L1 =2L2
动滑轮的特点：不改变力的方向，
但可以省一半的力。
力 定滑轮：使用定滑轮不省＿＿＿， 方向 但可以改变施力的＿＿＿，是等臂 杠杆，不费距离。
省一半的力 动滑轮：使用动滑轮可以＿＿＿， 方向 但不能改变施力的＿＿＿＿，是动 力臂为阻力臂两倍的省力杠杆，要 费物体升高高度一倍的距离。
小 结
• 定滑轮：等臂杠杆，不省力，能改
变力的方向
• 动滑轮：省力杠杆，省一半力，但 费距离，不能改变力的方向
1 • 滑轮组： F= — G （n为吊着动滑轮的绳 n
子的吃力段数）
思考题： 在左图所示的滑轮组中，
分析：图中吊起动滑轮的绳子跟数为5 (a)若动滑轮重G/不计，拉力F是多少？
F
F＝1 G 5
还可以用多几个滑轮来组成滑轮组吗？试试看。
F
7段绳子承担 F 6段绳子承担 F=(1/7) G G G F=(1/6)G
18段绳子承 担F=(1/18)G
F
滑轮组的作用 (若忽略了滑轮重和绳与滑轮的摩擦力)
1.滑轮组用几段 绳子吊起物体.将物体提升的力等于物重 的几分之一,即(F= G )。 n 2.手拉绳子通过的距离等于物体上升的距离的n倍,即 (s=nh)。
O
G
改变拉力方向后，还 是等臂杠杆，所以只 使用定滑轮，无论拉 力方向怎么样，F＝G
定滑轮的实质 是一个等臂杠杆
L2 L1
O
L2
O
F2
L1=L2
F1
F2
L1=L2
定滑轮的特点：不改变力的大小
但能改变力的方向，
2.动滑轮
动滑轮的实质
是一个 动力臂是阻力臂 二倍的杠杆
O
使用动滑轮 省一半的力
·
L2
实验表明，使用滑轮组拉重物时，若动滑轮重和绳与滑
轮间的摩擦不计，动滑轮被几股绳子拉住，所用的力就
是物体与接触面摩擦力的几分之一，即 F 1 f 。
n
F
N
T
.
f
G 1 F f 如图所示，拉力F的大小等于＿＿＿＿。 3
下一节是不是该学 机械效率了？
童鞋们，下课 了。。。
(b)若动滑轮重G’不能忽略，那么图中 的拉力F应等于多少？ F＝ 1 (G+G/) 5
G
/
G
巩固练习： 1：如下图(a)所示，物体B重100N，在力F作用下匀速 上升时，F应等于＿＿＿N。（不计摩擦） 100
F
图(a)
图(b)
2: 如上图(b)所示，物体A重为100N，挂重物的钩子承受 50 100 的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N （动滑轮自重不计）
一、滑轮
一个周边有槽，能绕轴转动的轮子---- 滑轮
你还能想起滑轮的哪些应用？
定滑轮
轴固定不动的滑轮
动滑轮
轴随物体一起运动的滑轮
探究实验
探究动滑轮与定滑轮的特点
1.定滑轮
1、定滑轮:
L1 = L2
L2 L1
相当于一个 等臂杠杆 F = G F F
O
F
L1=L2
L1
L2
相当于一个 等臂杠杆 F = G F
G
F G
G
滑轮组特点： 注意：吊起动滑轮的绳子段数
F
G F 2段绳子承担 F=(1/2)G
F
2段绳子承担 G F=(1/2)G
3段绳子承担 G F=(1/3)G
F
F
F G G G
实验结果： 拉力F的大小与吊起动滑轮的绳 子段数n有关。动滑轮被几段绳 子吊起，所用力就是物重的几 1 分之一即 F＝ G n
使用定滑轮能改变力的方向，但不能 省力；使用动滑轮能省力，但不能改变 力的方向。
那我们能不能把两者结合起来， 组成滑轮组，使其又可以既改 变力的方向，又能省力？
用绳索把定滑轮和论一下，你能设计出几种组合方式？把你的 方案画在下面方框中，并动手做一做。 F
F
杠杆的平衡条件： 动力×动力臂 = 阻力×阻力臂 F1· L1=F2· L2
l1 O l2 F2
F1 F1 F2
l1
O
l2 省力杠杆 F2
l2
l1
O
l2 费力杠杆
O
l1 F1 l1 F1 O l2 F2
F1
等臂杠杆
F2
杠杆的缺陷
第十二章 简单机械
想一想，下面的漫画说明什么问题？
L1
L1 =2L2
动滑轮的特点：不改变力的方向，
但可以省一半的力。
力 定滑轮：使用定滑轮不省＿＿＿， 方向 但可以改变施力的＿＿＿，是等臂 杠杆，不费距离。
省一半的力 动滑轮：使用动滑轮可以＿＿＿， 方向 但不能改变施力的＿＿＿＿，是动 力臂为阻力臂两倍的省力杠杆，要 费物体升高高度一倍的距离。
小 结
• 定滑轮：等臂杠杆，不省力，能改
变力的方向
• 动滑轮：省力杠杆，省一半力，但 费距离，不能改变力的方向
1 • 滑轮组： F= — G （n为吊着动滑轮的绳 n
子的吃力段数）
思考题： 在左图所示的滑轮组中，
分析：图中吊起动滑轮的绳子跟数为5 (a)若动滑轮重G/不计，拉力F是多少？
F
F＝1 G 5
还可以用多几个滑轮来组成滑轮组吗？试试看。
F
7段绳子承担 F 6段绳子承担 F=(1/7) G G G F=(1/6)G
18段绳子承 担F=(1/18)G
F
滑轮组的作用 (若忽略了滑轮重和绳与滑轮的摩擦力)
1.滑轮组用几段 绳子吊起物体.将物体提升的力等于物重 的几分之一,即(F= G )。 n 2.手拉绳子通过的距离等于物体上升的距离的n倍,即 (s=nh)。
O
G
改变拉力方向后，还 是等臂杠杆，所以只 使用定滑轮，无论拉 力方向怎么样，F＝G
定滑轮的实质 是一个等臂杠杆
L2 L1
O
L2
O
F2
L1=L2
F1
F2
L1=L2
定滑轮的特点：不改变力的大小
但能改变力的方向，
2.动滑轮
动滑轮的实质
是一个 动力臂是阻力臂 二倍的杠杆
O
使用动滑轮 省一半的力
·
L2
实验表明，使用滑轮组拉重物时，若动滑轮重和绳与滑
轮间的摩擦不计，动滑轮被几股绳子拉住，所用的力就
是物体与接触面摩擦力的几分之一，即 F 1 f 。
n
F
N
T
.
f
G 1 F f 如图所示，拉力F的大小等于＿＿＿＿。 3
下一节是不是该学 机械效率了？
童鞋们，下课 了。。。
(b)若动滑轮重G’不能忽略，那么图中 的拉力F应等于多少？ F＝ 1 (G+G/) 5
G
/
G
巩固练习： 1：如下图(a)所示，物体B重100N，在力F作用下匀速 上升时，F应等于＿＿＿N。（不计摩擦） 100
F
图(a)
图(b)
2: 如上图(b)所示，物体A重为100N，挂重物的钩子承受 50 100 的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N （动滑轮自重不计）
一、滑轮
一个周边有槽，能绕轴转动的轮子---- 滑轮
你还能想起滑轮的哪些应用？
定滑轮
轴固定不动的滑轮
动滑轮
轴随物体一起运动的滑轮
探究实验
探究动滑轮与定滑轮的特点
1.定滑轮
1、定滑轮:
L1 = L2
L2 L1
相当于一个 等臂杠杆 F = G F F
O
F
L1=L2
L1
L2
相当于一个 等臂杠杆 F = G F
G
F G
G
滑轮组特点： 注意：吊起动滑轮的绳子段数
F
G F 2段绳子承担 F=(1/2)G
F
2段绳子承担 G F=(1/2)G
3段绳子承担 G F=(1/3)G
F
F
F G G G
实验结果： 拉力F的大小与吊起动滑轮的绳 子段数n有关。动滑轮被几段绳 子吊起，所用力就是物重的几 1 分之一即 F＝ G n
使用定滑轮能改变力的方向，但不能 省力；使用动滑轮能省力，但不能改变 力的方向。
那我们能不能把两者结合起来， 组成滑轮组，使其又可以既改 变力的方向，又能省力？
用绳索把定滑轮和论一下，你能设计出几种组合方式？把你的 方案画在下面方框中，并动手做一做。 F
F
