运算放大器在实际中的应用
运算放大器工作原理及应用
运算放大器工作原理及应用
运算放大器是一种基本的放大器电路，其主要作用是将输入信号放大并输出。
它采用了差分放大电路，将两个输入信号进行放大和差分运算，并输出放大后的差分信号。
运算放大器具有以下几个重要特点：
1. 高增益：运算放大器具有非常高的增益，通常在几千到几百万倍之间，使得输入信号可以得到大幅度放大。
2. 差分输入：运算放大器有两个输入端，称为非反相输入端（+）和反相输入端（-）。
它可以对这两个输入信号进行差分放大，从而实现对输入信号的放大和运算。
3. 可调增益：运算放大器具有可调增益的特性，可以通过外部电阻进行调节，以满足不同的放大需求。
4. 高输入阻抗和低输出阻抗：运算放大器的输入阻抗非常高，几乎不消耗输入信号的能量；而输出阻抗非常低，可以驱动各种负载。
运算放大器广泛应用于各种电子电路中，例如：
1. 仪器测量：运算放大器可以对微弱的传感器信号进行放大和处理，从而实现精确的测量和控制。
2. 运算放大器放大电路：在电路中，运算放大器可以用于对电
压、电流、频率等信号进行放大。
3. 模拟计算机：运算放大器可以用于实现各种模拟计算机的基本运算，例如加法、减法、乘法等。
4. 滤波器：运算放大器可以与电容、电感等元件组成滤波电路，用于对信号进行滤波和去噪。
总之，运算放大器是一种非常重要的放大器电路，具有高增益、可调增益、差分输入和广泛的应用领域。
它在电子工程中有着非常重要的作用。
运算放大器的作用

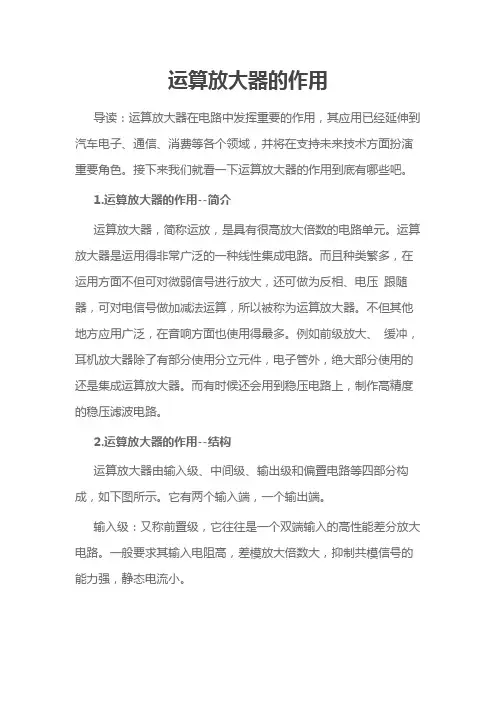

运算放大器的作用导读：运算放大器在电路中发挥重要的作用，其应用已经延伸到汽车电子、通信、消费等各个领域，并将在支持未来技术方面扮演重要角色。
接下来我们就看一下运算放大器的作用到底有哪些吧。
1.运算放大器的作用--简介运算放大器，简称运放，是具有很高放大倍数的电路单元。
运算放大器是运用得非常广泛的一种线性集成电路。
而且种类繁多，在运用方面不但可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算，所以被称为运算放大器。
不但其他地方应用广泛，在音响方面也使用得最多。
例如前级放大、缓冲，耳机放大器除了有部分使用分立元件，电子管外，绝大部分使用的还是集成运算放大器。
而有时候还会用到稳压电路上，制作高精度的稳压滤波电路。
2.运算放大器的作用--结构运算放大器由输入级、中间级、输出级和偏置电路等四部分构成，如下图所示。
它有两个输入端，一个输出端。
输入级：又称前置级，它往往是一个双端输入的高性能差分放大电路。
一般要求其输入电阻高，差模放大倍数大，抑制共模信号的能力强，静态电流小。
中间级：整个放大电路的主放大器，其作用是使集成运放具有较强的放大能力，多采用共射放大电路。
输出级：具有输出电压线性范围宽、输出电阻小、非线性失真小等特点，多采用互补输出电路。
偏置电路：用于设置集成运放各级放大电路的静态工作点，多采用电流源电路。
3.运算放大器的作用运算放大器的作用就是放大信号。
传感器+运算放大器+ADC+处理器是运算放大器的典型应用电路，此电路对于微弱信号的放大，只用单个放大器难以达到好的效果，必须使用一些较特别的方法和传感器激励手段，而使用同步检测电路结构可以得到非常好的测量效果。
这种同步检测电路类似于锁相放大器结构，包括传感器的方波激励，电流转电压放大器，和同步解调三部分。
需要注意的是电流转电压放大器需选用输入偏置电流极低的运放。
电路中的运算放大器有哪些特点和应用

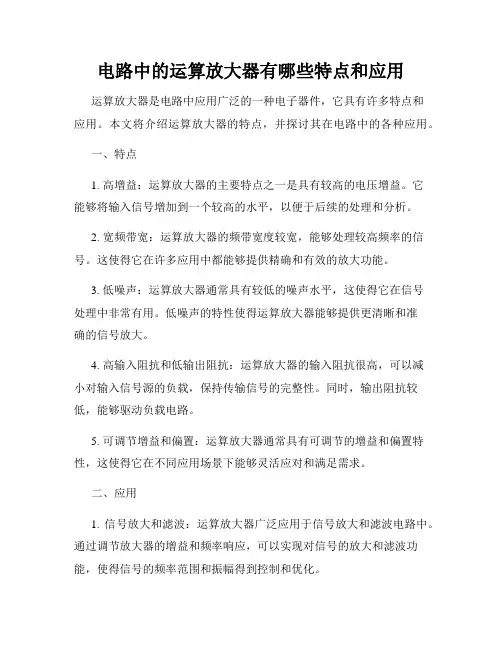

电路中的运算放大器有哪些特点和应用运算放大器是电路中应用广泛的一种电子器件，它具有许多特点和应用。
本文将介绍运算放大器的特点，并探讨其在电路中的各种应用。
一、特点1. 高增益：运算放大器的主要特点之一是具有较高的电压增益。
它能够将输入信号增加到一个较高的水平，以便于后续的处理和分析。
2. 宽频带宽：运算放大器的频带宽度较宽，能够处理较高频率的信号。
这使得它在许多应用中都能够提供精确和有效的放大功能。
3. 低噪声：运算放大器通常具有较低的噪声水平，这使得它在信号处理中非常有用。
低噪声的特性使得运算放大器能够提供更清晰和准确的信号放大。
4. 高输入阻抗和低输出阻抗：运算放大器的输入阻抗很高，可以减小对输入信号源的负载，保持传输信号的完整性。
同时，输出阻抗较低，能够驱动负载电路。
5. 可调节增益和偏置：运算放大器通常具有可调节的增益和偏置特性，这使得它在不同应用场景下能够灵活应对和满足需求。
二、应用1. 信号放大和滤波：运算放大器广泛应用于信号放大和滤波电路中。
通过调节放大器的增益和频率响应，可以实现对信号的放大和滤波功能，使得信号的频率范围和振幅得到控制和优化。
2. 模拟计算：运算放大器也常用于模拟计算电路中。
其高增益和精确性能使其成为模拟电路中一种重要的元器件，例如用于模拟加法、乘法、积分和微分等运算。
3. 电压比较和开关：运算放大器的高增益和灵敏度使其非常适合于电压比较和开关电路的应用。
通过将运算放大器配置为比较器或开关，可以实现对电压信号的比较和控制。
4. 反馈控制系统：运算放大器在反馈控制系统中起着至关重要的作用。
通过引入适当的反馈电路，可以实现对电路稳定性、增益和响应速度的控制。
5. 传感器信号处理：运算放大器还广泛应用于传感器信号处理中。
传感器常常输出微弱的信号，而运算放大器能够对这些信号进行放大和处理，以提高信号的灵敏度和稳定性。
6. 精密测量仪器：运算放大器也被广泛应用于精密测量仪器中。
集成运算放大器的应用有哪些
集成运算放大器的应用有哪些集成运算放大器（Operational Amplifier，简称OP-AMP) 是现代电子技术中常用的一种集成电路，广泛应用于信号放大、积分、微分、比较、滤波、波形变换、逻辑运算等电路中。
本文将介绍一些集成运算放大器的应用。
一、信号放大集成运算放大器广泛应用于信号放大电路中，其直接或变压器耦合输入方式具有低输入电阻、高输入阻抗、低噪声、高增益和宽带等特性。
在应用中，可通过精心设计放大器电路，控制反馈，实现高增益稳定运行。
二、积分电路积分电路是信号处理电路中的基本电路，它能将信号输入与时间积分，输出的是输入信号积分后的值。
集成运算放大器常用于积分电路的设计，其放大电压信号，然后通过电容对信号进行积分。
例如，在三角形波发生器电路中，可通过电容积分得到正弦波信号，而集成运算放大器的内部电路通常包含差分放大器，可将输入信号转化为电压差，用于驱动电容，完成积分计算。
三、微分电路微分电路是在信号处理中广泛应用的一种电路，它能够将信号对时间的微分操作，其输出电压是输入信号微分后的值。
集成运算放大器也常用于微分电路的设计中，可通过对输入信号进行微分计算得到输出信号。
例如，在测量热电偶温度时，可将温度信号输入到集成运算放大器中，通过差分放大器将信号转化为电压差，然后用电阻对信号进行微分计算，输出即为最终温度值。
四、比较电路比较电路是一种将两个信号进行比较然后输出比较结果的电路，它广泛应用于数字电路、自动控制、计算机硬件等领域。
集成运算放大器常用于比较电路中，它的输出能够根据电压的大小关系取两个输入信号中的一个。
例如，电压比较器是一种常见的电路，它采用集成运算放大器作为比较电路的核心元件，用于比较两个不同电压的大小关系，以便输出相应的状态。
五、滤波器滤波器是一种通过对输入信号进行滤波操作，抑制或增强特定频率信号的电路。
集成运算放大器广泛应用于滤波电路的设计中，其内部电路包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等类型。
运算放大电路应用

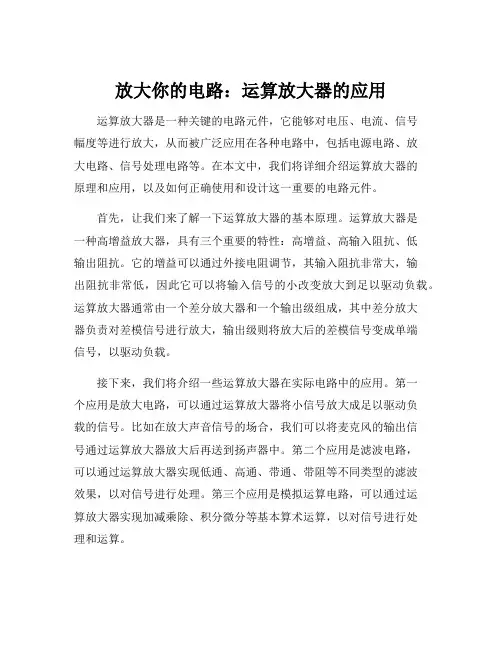

放大你的电路：运算放大器的应用运算放大器是一种关键的电路元件，它能够对电压、电流、信号幅度等进行放大，从而被广泛应用在各种电路中，包括电源电路、放大电路、信号处理电路等。
在本文中，我们将详细介绍运算放大器的原理和应用，以及如何正确使用和设计这一重要的电路元件。
首先，让我们来了解一下运算放大器的基本原理。
运算放大器是一种高增益放大器，具有三个重要的特性：高增益、高输入阻抗、低输出阻抗。
它的增益可以通过外接电阻调节，其输入阻抗非常大，输出阻抗非常低，因此它可以将输入信号的小改变放大到足以驱动负载。
运算放大器通常由一个差分放大器和一个输出级组成，其中差分放大器负责对差模信号进行放大，输出级则将放大后的差模信号变成单端信号，以驱动负载。
接下来，我们将介绍一些运算放大器在实际电路中的应用。
第一个应用是放大电路，可以通过运算放大器将小信号放大成足以驱动负载的信号。
比如在放大声音信号的场合，我们可以将麦克风的输出信号通过运算放大器放大后再送到扬声器中。
第二个应用是滤波电路，可以通过运算放大器实现低通、高通、带通、带阻等不同类型的滤波效果，以对信号进行处理。
第三个应用是模拟运算电路，可以通过运算放大器实现加减乘除、积分微分等基本算术运算，以对信号进行处理和运算。
当实际使用运算放大器时，我们需要注意一些细节，以保证其正确工作。
首先，我们需要选择合适的运算放大器芯片，以满足具体应用的要求。
其次，我们需要合理设置运算放大器的供电电压，保证其工作在合适的工作区间，避免过度放大和饱和失真等现象。
此外，我们还需要合理设计反馈电路和环路增益，以保证系统的稳定性和可靠性。
在本文中，我们介绍了运算放大器的原理和应用，以及如何正确使用和设计这一重要的电路元件。
通过了解和掌握运算放大器的相关知识，我们可以更好地应用它来实现各种电路功能，同时也可以避免因为使用不当而引起的电路故障和失效等问题。
运算放大器的用法
运算放大器的用法运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子器件，广泛应用于各种电路中。
它具有高增益、高输入阻抗、低输出阻抗等特点，使得它在电子设计中扮演着重要的角色。
下面将介绍一些运算放大器的常见用法。
1. 比较器：运算放大器可以用作比较器，将两个输入信号进行比较，并输出一个高电平或低电平的信号。
这种应用常见于电压比较、开关控制等场景。
2. 放大器：运算放大器最常见的用途是作为信号放大器。
通过调整反馈电阻和输入电阻的比例，可以实现不同的放大倍数。
这种应用广泛用于音频放大、传感器信号处理等领域。
3. 滤波器：运算放大器可以与电容和电感等元件组成滤波电路，实现对特定频率范围内信号的增强或抑制。
这种应用常见于音频滤波、通信系统中的滤波等场景。
4. 仪表放大器：运算放大器可以通过调整反馈网络来实现对输入信号进行精确测量和调节。
这种应用常见于仪器仪表、传感器信号调理等领域。
5. 电压跟随器：运算放大器可以实现输入电压与输出电压一致的功能，即输入电压变化时，输出电压也相应变化。
这种应用常见于自动控制系统、反馈控制等场景。
6. 信号发生器：通过在运算放大器的反馈回路中引入RC网络，可以实现正弦波、方波等不同形式的信号发生。
这种应用常见于测试仪器、音频设备等领域。
总之，运算放大器作为一种重要的电子元件，在各个领域都有广泛的应用。
它的高增益、高输入阻抗和低输出阻抗等特点使得它成为了电子设计中不可或缺的工具。
无论是在信号处理、控制系统还是仪表测量等方面，运算放大器都发挥着重要作用，为我们提供了更加精确和稳定的电子系统。
运算放大器在实际中的应用
运算放大器在实际中的应用广西大学电气工程学摘要：运算放大器是电路中一种重要的多端器件，一般运算放大器的作用是把输入电压或输入电流放大一定倍数之后再传送出去，如手机信号的放大。
运算放大器在计算器、电压比较器、双向振荡器及滤波器等仪器中起到重要作用。
关键词：运算放大器，放大信号，计算器，电压比较器，振荡器，滤波器。
The Application Of Operational Amplifiers In RealityAbstract:The operational amplifier is a kind of important multiterminal elements in the circuit. Generally, the function of operational amplifier is transferring out the Input voltage or input current after amplification must have multiple, Such as the amplification of Mobile phone signal.The operational amplifier plays an critical part in the machines like Calculators, Voltage comparator, Two-way oscillator, filter and so on.Keywords:Operational Amplifier, signal Amplification, Calculator, Voltage comparator, oscillator, filter.正文：运算放大器是具有很高放大倍数的电路单元，早期应用于模拟计算机中，用以实现数学运算，随着半导体技术的发展，现在大部分的运放是以单片的形式存在。
什么是运放它在电子电路中的作用是什么
什么是运放它在电子电路中的作用是什么运放（Operational Amplifier，简称Op-Amp）是一种高增益、直流耦合的电压放大器，它在电子电路中起着至关重要的作用。
运放具有多种功能，包括信号放大、滤波、电压比较、积分与微分等，并且广泛应用于模拟电路和数字电路中。
一、运放的工作原理运放通常由多个晶体管和电阻器组成，其基本结构包括一个差动输入级和一个级联至输出级的单级增益放大器。
差动输入级用来接收输入信号，而输出级则用于放大并输出经过放大的信号。
运放的输出电压与差模输入电压的差异成正比，通过反馈电路可以调整输出电压的增益。
二、运放的作用1. 信号放大作为一种高增益的放大器，运放主要用于增大输入信号的幅度。
通过调节运放的电源电压和使用合适的电阻值，可以将小信号放大为更大的信号，以便后续的处理和分析。
2. 滤波运放与频率选择器以及电容和电感等元件的结合，可以实现信号的滤波功能。
通过调节运放和外部电路的参数，可以选择性地通过某个频率范围内的信号，而将其他频率范围内的信号滤除或衰减。
3. 电压比较运放的一个重要应用是进行电压比较。
通过将要比较的电压接入运放的非反馈端口，将一个参考电压接入反馈端口，可以通过观察输出端口的电平变化来判断输入电压和参考电压的大小关系。
4. 积分和微分通过将电容和电阻等元件接入运放的反馈回路，可以实现电压的积分和微分运算。
在控制系统和信号处理等领域中，积分和微分运算具有非常重要的意义。
5. 信号整形和驱动运放可以将输入信号整形成所需的波形，例如方波、正弦波等。
同时，运放还可以驱动负载，输出较大的电流和电压，以满足实际应用需求。
总之，运放在电子电路中具有多种作用，包括信号放大、滤波、电压比较、积分与微分、信号整形和驱动等。
通过合理地设计和使用运放，可以实现电路信号处理的各种功能，为电子设备的性能提升和系统优化提供了极大的便利。
