爱舍宁屋面系统方案解析
爱舍宁通风防水坡屋面系统概述
爱舍宁屋面系统介绍 与传统屋面做法相比优点： 1、干法施工好处多
A、缩短工期（无水泥养护时间，减少工序，无交叉作业 ，冬季可施工） B、避免瓦面污染：如果是砂浆粘瓦施工，瓦面污染严重
Page n° 10
2、屋面通风会呼吸
爱舍宁通风防水坡屋面 系统的主要材料爱舍宁 防水板是波形结构，下 有空气层，空气层的流 动可以带走屋面潮湿气 体，同时还有一定的隔 热作用，形成会呼吸的 屋面。
Page n° 11
爱舍宁屋面系统介绍
3、构造简单维修易
与传统的屋面做法相比，爱舍宁屋面系统省去了以下几层 1、顺水条：本身的波形结构起到顺水作用； 2、刚性层：用防水板铺在保温板上减少了材料用量同时
保护了保温板不在后续施工中被踩坏； 3、卷材防水层：用爱舍宁替代卷材，施工简易效果好。 4、砂浆找平层：对基层要求比卷材低。
瓦型：平板水泥瓦
爱舍宁波形沥青防水板施工节点图片集
一、预做节点附加防水 斜天沟、檐口、气孔、烟囱及立墙泛水处 等 需涂刷防水涂膜
爱舍宁波形沥青防水板施工节点图片集
一、预做节点附加防水 斜天沟、檐口、气孔、烟囱及立墙泛水处 等 需涂刷防水涂膜
爱舍宁波形沥青防水板施工节点图片集
二、铺设挤塑聚苯板和波形沥青防水板
爱舍宁坡屋面系统施工 及节点处理
Page n° 17
屋面系统施工流程
节点预防水 铺保温板
铺爱舍宁 波形沥青防水板
钉挂瓦条 安装避雷针
节点处理
挂屋面瓦
Page n° 18
屋面系统节点处理 檐口
檐口处卷材应往下做80mm-100mm 往上不少于500mm
Page n° 19
屋面系统节点处理 屋脊
Page n° 13
爱舍宁屋面系统
Grade 1 Grade 2 Grade 3 Grade 4
3 and above 2 layers 1 layer 1 layer
25 years 15 years 10 years 5 years
Roof ventilation system
Onduline international trading (Shanghai) Co., Ltd.
Roof ventilation system
爱舍宁通风屋面系统 （有檩体系）
Onduline international trading (Shanghai) Co., Ltd.
Roof pitch is over 30%(17º) End lap:100mm side lap: one corrugation
Onduline international trading (Shanghai) Co., Ltd.
Roof ventilation system
爱舍宁屋面系统性能特点
无渗漏
节能环保
安全
干燥无潮气
Easy work for roofer Extend roof life
Onduline international trading (Shanghai) Co., Ltd.
Roof ventilation system
坡屋面渗漏原因分析
waterproof
There are many reasons on roof leakage, such as crack of cement roof support, wrong roof craft and so on. The PIC above show another important reason. Water gather under the membrane, could not escape from membrane, only way is going through the cement roof support. So leakage appear.

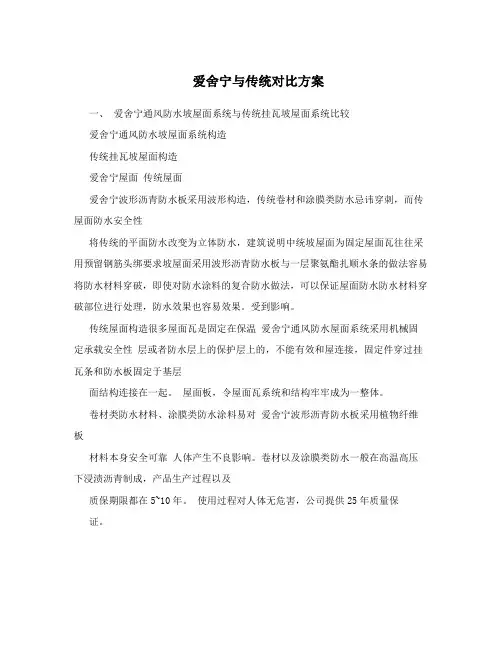

爱舍宁与传统对比方案
爱舍宁与传统对比方案一、爱舍宁通风防水坡屋面系统与传统挂瓦坡屋面系统比较爱舍宁通风防水坡屋面系统构造传统挂瓦坡屋面构造爱舍宁屋面传统屋面爱舍宁波形沥青防水板采用波形构造，传统卷材和涂膜类防水忌讳穿刺，而传屋面防水安全性将传统的平面防水改变为立体防水，建筑说明中统坡屋面为固定屋面瓦往往采用预留钢筋头绑要求坡屋面采用波形沥青防水板与一层聚氨酯扎顺水条的做法容易将防水材料穿破，即使对防水涂料的复合防水做法，可以保证屋面防水防水材料穿破部位进行处理，防水效果也容易效果。
受到影响。
传统屋面构造很多屋面瓦是固定在保温爱舍宁通风防水屋面系统采用机械固定承载安全性层或者防水层上的保护层上的，不能有效和屋连接，固定件穿过挂瓦条和防水板固定于基层面结构连接在一起。
屋面板，令屋面瓦系统和结构牢牢成为一整体。
卷材类防水材料、涂膜类防水涂料易对爱舍宁波形沥青防水板采用植物纤维板材料本身安全可靠人体产生不良影响。
卷材以及涂膜类防水一般在高温高压下浸渍沥青制成，产品生产过程以及质保期限都在5~10年。
使用过程对人体无危害，公司提供25年质量保证。
爱舍宁屋面采用全干作业，施工周期短传统屋面，施工周期较长，并且受气候屋面干湿作业特点，人力成本低，而且施工过程受气候条件影响条件影响较大，冬季气候过冷无法施工，小，几乎可以全天候作业。
传统屋面防水，屋面结构较为复杂，需要爱舍宁屋面系统构造简单，结构层次清晰明了，整个屋面可以单独作业进行施工，可以降多个专业施工队伍交叉作业。
质量管理难度大，屋面构造复杂程度低交叉作业带来的成品保护问题以及施工成本问成品保护不易控制。
题。
防水材料只有单一的防水功能，不具备波形沥青防水板通过防水板与屋面瓦之通风隔热除湿屋面通风条件。
间的空隙，防水板与保温材料之间的空隙可以保证空气流通。
有效调节屋面的温度和湿度。
同时也保证了屋面系统时刻处在干燥状态，延长屋面使用寿命，提高屋内居住舒适度。
爱舍宁直接干铺在屋面之上，四周搭接卷材防水一般要靠热熔黏贴在屋面之上满足要求即可，施工较为简单，而且质量也容(考虑到冬施的影响)，一方面操作者素质对施防水材料施工难易易控制。
一体化屋面系统施工方案综述
丁基胶弹性泛水（5）
卷材面层材料：铝箔，纯度99%， 软性材料 卷材铝箔厚度：0.055mm 卷材丁基胶厚度：1mm 卷材宽度：100~280mm，根据节 点需要裁剪使用 下覆基层面作业要求：以含可分 散性短纤维的抗裂防渗腻子批 刮，基面平整、干燥无佛尘， 无脱粒。
31 July 2017
单面丁基胶带（6）
挤塑聚苯板（2）
31 July 2017
曼宁家萨博自粘性防水卷材（3）
卷材厚度：1.5mm 每卷长度：20000mm 每卷面积：20平方米 产品代码：AU10 防水膜：高强叠压高密度聚乙烯 膜（HDPE） 自粘层：橡胶化沥青粘结层 上下搭接距离：min60mm 左右搭接距离：min100mm
31 July 2017
31 July 2017
金属隔离支撑网（12）
卷材宽度：200~300mm 用 途：在屋脊通风卷材上端 营造其与卧浆层的空间，以确保 爱舍宁®波形沥青防水板系统的通 风。 使用要求：二坡屋面在脊线合拢 处铺设 ，二端置于坡屋面上端第 一根挂瓦条下压实。
卷材面层材料：无纺布基材 卷材丁基胶厚度：1mm 卷材宽度：120mm， 下覆基层面作业要求：非防水板 为基面的部分以含可分散性短 纤维的抗裂防渗腻子批刮，基 面平整、干燥无佛尘，无脱粒。
31 July 2017
丁基胶棒（7）
截面规格：5*5mm， 用 途：使用于泛水线上部封口 线，替代传统的硅胶打胶封闭 ，以增强封闭材料的耐候性和 施工隐患。
一体化屋面系统材料篇
爱舍宁®形沥青防水板（1）
• 爱舍宁®是新型的坡屋面防水材料， 它是由植物纤维在高温高压下压制 波形防水沥青板，最后浸渍沥青而 成。 长度：2000mm
•
•

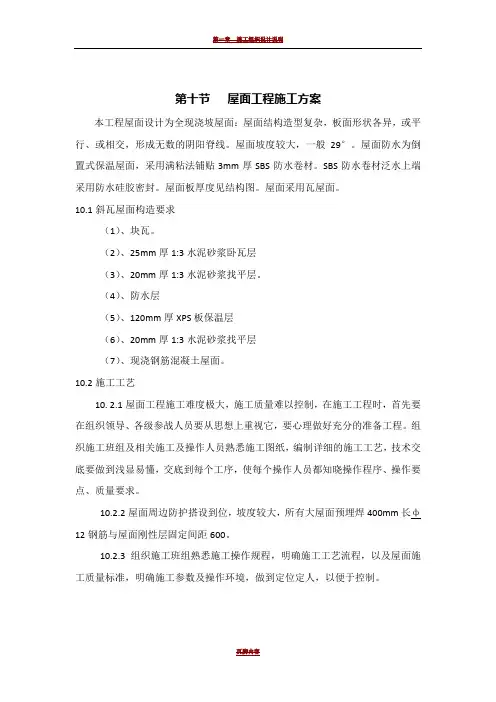

屋面瓦施工方案40968
第十节屋面工程施工方案本工程屋面设计为全现浇坡屋面：屋面结构造型复杂，板面形状各异，或平行、或相交，形成无数的阴阳脊线。
屋面坡度较大，一般29°。
屋面防水为倒置式保温屋面，采用满粘法铺贴3mm厚SBS防水卷材。
SBS防水卷材泛水上端采用防水硅胶密封。
屋面板厚度见结构图。
屋面采用瓦屋面。
10.1斜瓦屋面构造要求（1）、块瓦。
（2）、25mm厚1:3水泥砂浆卧瓦层（3）、20mm厚1:3水泥砂浆找平层。
（4）、防水层（5）、120mm厚XPS板保温层（6）、20mm厚1:3水泥砂浆找平层（7）、现浇钢筋混凝土屋面。
10.2施工工艺10. 2.1屋面工程施工难度极大，施工质量难以控制，在施工工程时，首先要在组织领导、各级参战人员要从思想上重视它，要心理做好充分的准备工程。
组织施工班组及相关施工及操作人员熟悉施工图纸，编制详细的施工工艺，技术交底要做到浅显易懂，交底到每个工序，使每个操作人员都知晓操作程序、操作要点、质量要求。
10.2.2屋面周边防护搭设到位，坡度较大，所有大屋面预埋焊400mm长ф12钢筋与屋面刚性层固定间距600。
10.2.3组织施工班组熟悉施工操作规程，明确施工工艺流程，以及屋面施工质量标准，明确施工参数及操作环境，做到定位定人，以便于控制。
对找平层的要求:波瓦（“兰”系列）屋面：平整度的允许偏差±5mm 顺水条规格40 x 25，安装间距 600mm 。
挂瓦条规格35x 35，安装间距不能大于345mm 。
顺水条与挂瓦条用防腐木（厂家定做） 挂瓦条用50长圆钉固定。
4.2 挂瓦条用量与弹线10.2.4挂瓦基层的作法4.1 基本要求顺水条间距600挂瓦条接头相互错开坡度大于22.5度时,挂瓦条间距小于等于345MM第一排挂瓦条斜脊顺水条•主瓦通常挑出屋檐50，因此第一条檐口挂瓦条线离檐口350（瓦长420-瓦头20-出挑50 = 350）。
•平行屋脊向下30，弹出屋脊第一条挂瓦条线，量出A。
爱舍宁坡屋面施工方案
爱舍宁坡屋面施工方案一、施工前准备1.确认设计方案：根据客户需求和建筑特点，确认最佳的屋面设计方案。
2.验收材料：根据设计方案，验收相关的屋面材料，确保质量合格。
3.打造施工团队：组建具有丰富经验和专业能力的施工队伍，确保施工质量和进度。
4.搭建施工工地：搭建施工所需的脚手架和保护网，确保施工安全和顺利进行。
二、屋面施工流程1.清除旧屋面：清除屋面上的旧瓦片、防水层和其他不需要的材料，准备施工基础。
2.防水处理：对屋面进行防水处理，确保屋面具有良好的防水性能。
3.砌筑砼体系：在屋面上进行砌筑混凝土体系，增强屋面的承重和稳定性。
4.安装保温材料：根据设计方案，在屋顶上安装保温材料，提高屋面的保温性能。
5.铺设防火板：在保温层上铺设防火板，增强屋面的防火性能。
6.铺设屋面材料：根据设计方案，铺设屋面材料，如瓦片、金属板等。
7.进行屋面装修：根据客户要求，进行屋面的装修，如铺设地板，装修围护等。
8.完成屋面通风和排水系统：安装通风设备和排水管道，确保屋面的通风和排水畅通。
9.进行收尾工作：清理施工现场，修复可能存在的破损和缺陷，保证整体效果。
三、质量控制和安全保障1.施工现场布置：合理布置施工现场，确保施工材料的储备和使用的便利性。
2.施工质量把关：严格按照设计方案进行施工，确保施工质量符合相关标准和要求。
3.施工安全保障：严格遵守相关的安全操作规程，采取必要的安全防护措施，确保施工人员的安全。
4.质量检测和验收：在施工过程中进行质量检测，确保施工质量符合相关标准和要求。
施工完成后，进行最终的验收，确保屋面施工质量合格。
四、施工进度和工期安排1.合理安排施工进度：根据工程规模和施工条件，制定合理的施工计划，保障施工进度的顺利进行。
2.工期控制：合理安排施工人员和物资供应，确保工期的顺利完成。
3.施工进度追踪：定期进行施工进度的跟踪和检查，及时解决施工过程中的问题，保持工期的稳定。
通过以上施工方案，我们能够保障爱舍宁坡屋面施工的质量和进度，同时兼顾安全、环保和经济性的要求。
瓦屋面施工工艺
六、屋面成型质量
暂完！ 谢谢批评指正！
重庆万泰建设（集团）有限公司
龙湖江体项目工程部 2012年5月5日
5、波瓦安装
基层处理 局部防水 保温层施工 沟瓦施工 波瓦施工 节点防水 挂瓦条安装
1、沟瓦防水附加层施工及沟瓦安装 2、波瓦铺装 3、挂瓦条安装 3、节点防水 4、屋脊挂瓦条安装
波瓦铺贴
屋脊
搭接
天沟
屋面瓦施工 脊瓦施工 避雷带安装
波形沥青瓦与瓦之间搭接不少于1个波峰；檐口处和搭接处应一波一钉， 上下相邻的波形瓦搭接应错缝排列；从檐口开始逐排向上铺设，搭接长 度不小于100mm。天沟及屋脊交叉处应切割顺直
避雷带支点 屋脊龙骨 托木支架
7、挂瓦条安装
基层处理 局部防水 保温层施工 沟瓦施工 波瓦施工 节点防水 挂瓦条安装 屋面瓦施工 脊瓦施工 避雷带安装
8、屋面瓦安装
基层处理 局部防水 保温层施工 沟瓦施工 波瓦施工 节点防水 挂瓦条安装 屋面瓦施工 脊瓦施工 避雷带安装
沟瓦两侧的保温层 应采用粘贴方式,并 粘贴牢固
长度：2பைடு நூலகம்00mm
宽度：1010mm
厚度：2.6mm 波高：24mm 波距：48mm 重量：6.7kg/m2
接、完备配件及合理的节点处理，从而保
证完全防水。
2、防水材料 3mm厚SBS改性沥 青防水自粘卷材
聚氨酯防水涂料
1.5mm 厚自粘 式单面 覆膜橡 胶 （SBS） 沥青防 水卷材
8、屋面瓦安装
基层处理 局部防水 保温层施工 沟瓦施工 波瓦施工 节点防水 挂瓦条安装 屋面瓦施工 脊瓦施工 避雷带安装
安装屋面瓦主瓦，安装方向为从下往上安装
爱舍宁瓦屋面施工工艺
普通水泥平瓦420*332
1、排挂瓦条：均匀分布挂瓦条间距(jiān jù)≤面瓦 长度（420）
先用冲击钻钻孔，然后用混凝土专用钉将挂瓦条、波形(bō xínɡ)沥青瓦穿 透保温层固定在混凝土基层上，挂瓦条间距依表面瓦材长度而定，本工程 挂瓦条间距不大于420mm控制。
第二十四页，共37页。
7、挂瓦条安装
第十八页，共37页。
2、局部防水(fánɡ shuǐ)施工
基层处理 局部防水 保温层施工 沟瓦施工 波瓦施工 节点防水 挂瓦条安装 屋面瓦施工 脊瓦施工 避雷带安装
天沟满做SBS防水(fánɡ shuǐ)卷材，卷材铺至阳角沿坡屋面400mm； 洞口处采取聚氨酯防水(fánɡ shuǐ)加强处理。
第十九页，共37页。
第三十四页，共37页。
3 斜天沟
4、立墙泛水(fàn shuǐ)构造
1.交角( jiāo jiǎo)处需附加防水层 2.波形沥青泛水板至立墙处可用沥青基防水卷材与立墙连接。
第三十五页，共37页。
六、屋面 (wūmiàn)成型质 量
第三十六页，共37页。
第三十七页，共37页。
屋脊
出屋面管道
屋脊
收口
屋面波形沥青瓦安装完毕并安装挂瓦条固定好后，应采用自粘式防水卷材对屋脊、 墙根、管根、屋谷处进行收口处理。
自粘式防水卷材必须与基层粘结紧密，不得有飞边、褶皱现象(xiànxiàng)；宽 度不小于500mm，每边250mm；
第二十三页，共37页。
7、挂瓦条安装
基层处理 局部防水 保温层施工 沟瓦施工 波瓦施工 节点防水 挂瓦条安装 屋面瓦施工 脊瓦施工 避雷带安装
爱舍宁瓦屋(wǎ wū)面施工工艺
It is applicable to work report, lecture and teaching
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爱舍宁屋面系统施工技术方案
一、材料基本情况：
爱舍宁波形沥青防水板外型尺寸为2000*1010mm，波高24mm，波间距48mm。
其技术指标如下：
爱舍宁波形沥青防水板通风防水坡屋面系统做法参考国家建筑标准设计图集《09J202-1》或《07CJ15》，构造层次总体概括为1.瓦。
2.挂瓦条，中距按瓦材规格。
3.波形沥青板通风防水垫层。
4.保温或隔热层。
5.钢筋混凝土屋面板。
屋面施工做法将挂瓦条，防水板，保温板，同时用工程塑料膨胀螺栓固定于屋面结构之上，膨胀螺栓深入基层不小于40mm.然后干挂瓦。
爱舍宁波形沥青防水板屋面系统构造如下图：
二、施工前注意事项：1、屋面瓦
2、挂瓦条
3、波形沥青防水板
4、保温层
5、屋面结构
1、屋面基层结构
1)、基层必须牢固，无松动现象。
2)、基层表面应平整，将基层表面砂浆及污物清除干净，在施工前浇水湿润。
3)、基层存在凹凸不平、蜂窝、孔洞等现象时，应根据不同情况分别修补，确保表面平整。
4)、砼屋面结构找平层施工完毕，待找平层干燥，强度、平整度、顺直度达到设计要求。
其中平整度用2m靠尺以及塞尺塞缝检查，误差不超过
5mm，屋脊、天沟等处顺直度采用2m托线检查，偏差不超过4mm。
屋面配件（通风器、天窗等物件）、预埋件定位或安装完毕。
屋面基层结构分部验收完毕。
5)、屋脊、阴沟顺直度达到要求，不做弧度，屋脊、阴沟均为一条直线。
屋面配件（通风器、天窗等物件）、预埋件定位或安装完毕。
6)、屋面基层结构分部验收完毕。
2、主要工具准备：
电动冲击钻（冲击钻头规格:直径10mm x 长度150mm-250mm）；
电动手枪钻；
电动切割机（木结构切割片，切割厚度大于30mm）。
其它辅助工具：水平尺，白粉弹线，白色粉笔，切割手工刀，木工锤，电源线等。
3、环境条件
施工现场环境温度不得高于33ºC，风力不大于5级，雨天不能施工，如作业中突遇降雨，应采取有效遮盖措施。
雨后施工应待屋面干燥后再进行作业。
三、施工程序
波形沥青防水板的施工可以结合现场实际情况，可以结合保温、屋面瓦进行流水作业。
波形沥青防水板一般由屋檐处开始施工，向上至屋脊。
如果第一层防水板铺设由左至右，则第二层防水板则由右至左。
防水板铺设完成后再进行局部节点防水加强处理。
波形沥青防水板施工程序
四、施工要点
1、弹波形沥青防水板安装控制线
平行于屋脊方向的水平控制线：在距离屋檐坡屋面起坡处1950mm处弹第一道水平控制线，防水板檐口处出屋面3~5cm,其他水平线以第一道水平线为基准，每隔1900mm一道直至屋脊。
通过弹线控制波形沥青防水板安装位置准确顺直。
2、波形沥青防水板铺设应从檐口处开始铺设，第一排从左至右，则第二排从右至左的由下至上折线形铺设。
3、第一排波形沥青防水板按照事先弹好的控制线铺设，防水板上端与第一道水平控线重合。
4、波形沥青防水板长度方向一般搭接100mm，横向搭接一个波形。
5、波形沥青防水板裁切。
防水板铺设遇到阴沟、悬山（硬山）、老虎窗等时，要采用电动切割机弹线切割，切割断面顺直度不大于4mm/m。
当遇到老虎窗或者其他突出构件时进行防水板套割，套割尺寸不得大于构件尺寸20mm。
6、屋脊处波形沥青防水板安装高度与屋脊顶部保温层平齐即可。
7、当波形沥青防水板铺设完毕又不能及时安装挂瓦条时，波形沥青防水板应及时进行预固定，防止滑移和被风吹落。
8、固定采用Φ10工程塑料锚栓固定，锚栓深入屋面板不小于50mm。
注意所有锚栓均用固定在防水板的波峰处。
同一木条上工程塑料锚栓间距控制在500mm左右。
五、波形沥青防水板节点处理
1、阴沟防水预处理，阴沟瓦由下至上卧放在阴沟里，阴沟瓦边沿高度与保温上表面高度持平或者率低一些。
阴沟两侧每侧铺设宽度不小于500mm.
2、屋脊处波形沥青防水板防水加强处理
当屋脊双坡波形沥青防水板施工完毕后即可进行该部位的防水加强处理。
采用防水卷材沿屋脊方向铺贴，坡两侧各延伸不小于250mm。
防水卷材同时被挂瓦条固定。
3、山墙泛水节点处理
山墙处附加防水应在防水板铺设完成后进行，附加卷材与防水板搭接宽度不小于3个波形宽，附加防水卷材与山墙应满粘施工。
4、檐口立墙处理
侧墙做法
5、烟道节点处理
附加防水卷材铺贴顺序为：背水面→左（右）侧面→右（左）侧面→迎水面。
附加防水卷材要求满粘在烟道之上，防水卷材与防水板重叠部分则空铺就可以。
迎水面附加防水板铺设与迎水面附加防水卷材重叠宽度不小于
150mm，并用力将附加卷材夹在两层防水板之间，如该处附加卷材柔韧性不够可以采取边沿裁切豁口方法处理。
附加防水板与左右两侧防水板搭接宽度不小于一个波形宽。
附加防水卷材顶部可以采用100mm宽卷材带满粘收头，也可以采用其它金属/PVC压条收头。
烟道两侧做法
烟道迎背水面做法
6、檐口构造节点
七、其他不尽之节点参考国家建筑设计参考图集《波形沥青瓦、波形沥青防水建筑构造》09J202-1或《07CJ15》，或咨询永得宁相关技术工程师。
