万用表测试MOS管
方法一
将指针式万用表拨至“RX1K”档，并电调零。
场效应管带字的一面朝着自己，从左到右依次为：G（栅极），D（漏极），S（源极）。
将黑表笔接在D极，红表笔接在S极上，此时，万用表指针应不动；然后再对换表笔，再测，此时，万用表指针应向右摆动。
用指针万用表测，G极，与其余两个极之间，无论是两个表笔怎样对调测，万用表指针均应不动。
方法二
将数字万用表拨至“二极管”档，也就是，蜂鸣器档。
黑表笔接D极，红表笔接S极，此时，应显示一个数值，一般情况下为400多Ω到500Ω多之间。
然后，再对换表笔，应无显示，为“1”。
然后，黑表笔接D极，红表笔先去触碰一下G极，然后红表笔再接到S极上，此时，会发现显示的数值与原来相比，变小了许多，一般为100多Ω到几十Ω之间。
这说明，此场效应管已被触发导通了。
在这个时候，黑表笔接S极，红表笔接D极，会发现，有数值显示了。
这说明，此场效应管是完好的。
如果所测的结果与上述两种方法均不符，则这个场效应管就是坏的。
一般情况下，D极和S极击穿的比较常见。
用数字万用表的“二极管”档测，会听到蜂鸣器的响声。

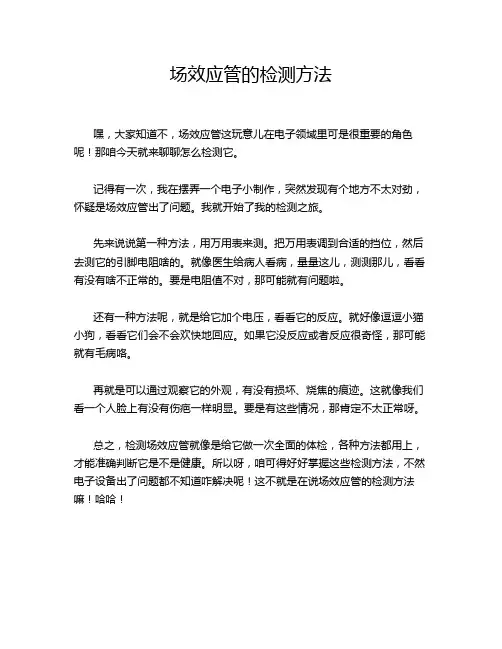

场效应管的检测方法
场效应管的检测方法
嘿，大家知道不，场效应管这玩意儿在电子领域里可是很重要的角色呢！那咱今天就来聊聊怎么检测它。
记得有一次，我在摆弄一个电子小制作，突然发现有个地方不太对劲，怀疑是场效应管出了问题。
我就开始了我的检测之旅。
先来说说第一种方法，用万用表来测。
把万用表调到合适的挡位，然后去测它的引脚电阻啥的。
就像医生给病人看病，量量这儿，测测那儿，看看有没有啥不正常的。
要是电阻值不对，那可能就有问题啦。
还有一种方法呢，就是给它加个电压，看看它的反应。
就好像逗逗小猫小狗，看看它们会不会欢快地回应。
如果它没反应或者反应很奇怪，那可能就有毛病咯。
再就是可以通过观察它的外观，有没有损坏、烧焦的痕迹。
这就像我们看一个人脸上有没有伤疤一样明显。
要是有这些情况，那肯定不太正常呀。
总之，检测场效应管就像是给它做一次全面的体检，各种方法都用上，才能准确判断它是不是健康。
所以呀，咱可得好好掌握这些检测方法，不然电子设备出了问题都不知道咋解决呢！这不就是在说场效应管的检测方法嘛！哈哈！。
MOS场效应管的测试
MOS场效应管的测试场效应管的测试1、结型场效应管的管脚识别：场效应管的栅极相当于晶体管的基极，源极和漏极分别对应于晶体管的发射极和集电极。
将万用表置于R×1k档，用两表笔分别测量每两个管脚间的正、反向电阻。
当某两个管脚间的正、反向电阻相等，均为数KΩ时，则这两个管脚为漏极D和源极S （可互换），余下的一个管脚即为栅极G。
对于有4个管脚的结型场效应管，另外一极是屏蔽极（使用中接地）。
2、判定栅极用万用表黑表笔碰触管子的一个电极，红表笔分别碰触另外两个电极。
若两次测出的阻值都很小，说明均是正向电阻，该管属于N沟道场效应管，黑表笔接的也是栅极。
制造工艺决定了场效应管的源极和漏极是对称的，可以互换使用，并不影响电路的正常工作，所以不必加以区分。
源极与漏极间的电阻约为几千欧。
注意不能用此法判定绝缘栅型场效应管的栅极。
因为这种管子的输入电阻极高，栅源间的极间电容又很小，测量时只要有少量的电荷，就可在极间电容上形成很高的电压，容易将管子损坏。
3、估测场效应管的放大能力将万用表拨到R×100档，红表笔接源极S，黑表笔接漏极D，相当于给场效应管加上1.5V的电源电压。
这时表针指示出的是D-S极间电阻值。
然后用手指捏栅极G，将人体的感应电压作为输入信号加到栅极上。
由于管子的放大作用，UDS和ID都将发生变化，也相当于D-S极间电阻发生变化，可观察到表针有较大幅度的摆动。
如果手捏栅极时表针摆动很小，说明管子的放大能力较弱；若表针不动，说明管子已经损坏。
由于人体感应的50Hz交流电压较高，而不同的场效应管用电阻档测量时的工作点可能不同，因此用手捏栅极时表针可能向右摆动，也可能向左摆动。
少数的管子RDS减小，使表针向右摆动，多数管子的RDS增大，表针向左摆动。
无论表针的摆动方向如何，只要能有明显地摆动，就说明管子具有放大能力。
本方法也适用于测MOS管。
为了保护MOS场效应管，必须用手握住螺钉旋具绝缘柄，用金属杆去碰栅极，以防止人体感应电荷直接加到栅极上，将管子损坏。
数字万用表检测MOS管方法
用数字表测常用MOS管，这里用的是N沟道的3055（一般主板内存供电常用）。
P沟道的少见，手里没有，方法类似。
一。
使用数字表二极管测试档位。
红笔接S极，黑笔接G极。
显示“1”---即不通。
其实就是放电，同时给G极施加以反向电压。
二。
红笔接D，黑笔接S。
不通。
三。
红笔接D，黑笔接G。
不通。
四。
红笔接S，黑笔接D。
显示580--不同型号管可能数值不同，此为N沟道管。
五。
红笔接G，黑笔接S。
显示不通。
其实就是给G极加以正向电压，才会出现以下测试结果 。
六。
此时红笔接D，黑笔接S。
导通，阻值很小（发现也有阻值连续升高，最后变成无穷大的情况）。
重复以上一至六步，还是同样结果，可以认为此MOS管正常。
用万用表测量场效应管

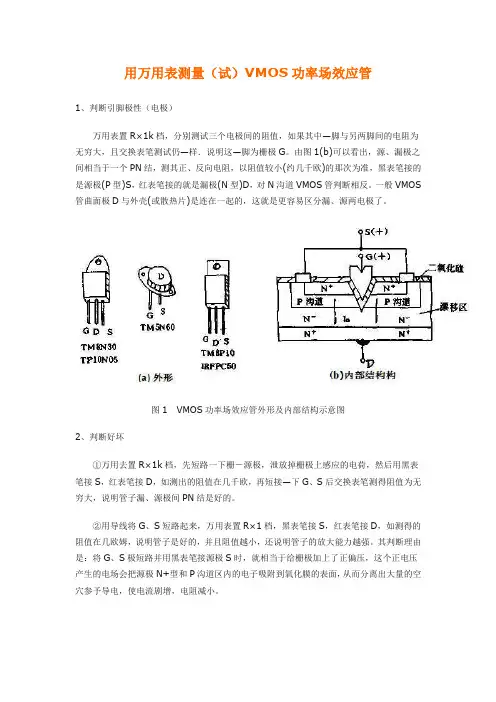

用万用表测量（试）VMOS功率场效应管
1、判断引脚极性（电极）
万用表置R×1k档，分别测试三个电极间的阻值，如果其中—脚与另两脚间的电阻为无穷大，且交换表笔测试仍—样．说明这—脚为栅极G。
由图1(b)可以看出，源、漏极之间相当于一个PN结，测其正、反向电阻，以阻值较小(约几千欧)的那次为准，黑表笔接的是源极(P型)S，红表笔接的就是漏极(N型)D，对N沟道VMOS管判断相反。
一般VMOS 管曲面极D与外壳(或散热片)是连在一起的，这就是更容易区分漏、源两电极了。
图1VMOS功率场效应管外形及内部结构示意图
2、判断好坏
①万用去置R×1k档，先短路一下栅－源极，泄放掉栅极上感应的电荷，然后用黑表笔接S，红表笔接D，如测出的阻值在几千欧，再短接—下G、S后交换表笔测得阻值为无穷大，说明管子漏、源极间PN结是好的。
②用导线将G、S短路起来，万用表置R×1档，黑表笔接S，红表笔接D，如测得的阻值在几欧姆，说明管子是好的，并且阻值越小，还说明管子的放大能力越强。
其判断理由是：将G、S极短路并用黑表笔接源极S时，就相当于给栅极加上了正偏压，这个正电压产生的电场会把源极N+型和P沟道区内的电子吸附到氧化膜的表面，从而分离出大量的空穴参予导电，使电流剧增，电阻减小。
③万用表置R×10档，分别测量G－S、G－D极间的正反向电阻，如果都为无穷大，说明管于是好的，否则说明栅极与漏、源极间有漏电或者击穿损坏。
对于N沟道管交换表笔测试即可。
3、放大能力（跨导）的测量
VMOS管的放大能力(跨导)的测量可参考《绝缘栅场效应管的测量》一文中关于MOS 管放大能力的测试方法。

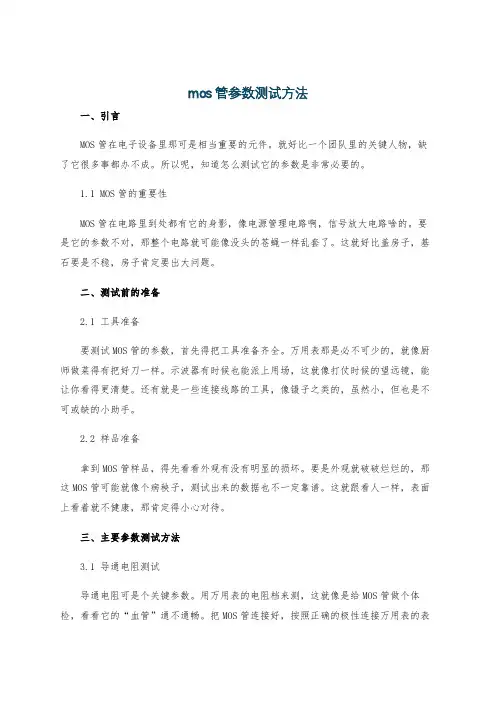

mos管参数测试方法
mos管参数测试方法一、引言MOS管在电子设备里那可是相当重要的元件。
就好比一个团队里的关键人物，缺了它很多事都办不成。
所以呢，知道怎么测试它的参数是非常必要的。
1.1 MOS管的重要性MOS管在电路里到处都有它的身影，像电源管理电路啊，信号放大电路啥的。
要是它的参数不对，那整个电路就可能像没头的苍蝇一样乱套了。
这就好比盖房子，基石要是不稳，房子肯定要出大问题。
二、测试前的准备2.1 工具准备要测试MOS管的参数，首先得把工具准备齐全。
万用表那是必不可少的，就像厨师做菜得有把好刀一样。
示波器有时候也能派上用场，这就像打仗时候的望远镜，能让你看得更清楚。
还有就是一些连接线路的工具，像镊子之类的，虽然小，但也是不可或缺的小助手。
2.2 样品准备拿到MOS管样品，得先看看外观有没有明显的损坏。
要是外观就破破烂烂的，那这MOS管可能就像个病秧子，测试出来的数据也不一定靠谱。
这就跟看人一样，表面上看着就不健康，那肯定得小心对待。
三、主要参数测试方法3.1 导通电阻测试导通电阻可是个关键参数。
用万用表的电阻档来测，这就像是给MOS管做个体检，看看它的“血管”通不通畅。
把MOS管连接好，按照正确的极性连接万用表的表笔。
如果测出来的电阻值在正常范围内，那就说明这个MOS管在这方面还算健康。
要是电阻值太大或者太小，那就有点不正常了，就像人的体温过高或者过低一样，肯定是哪里出了问题。
3.2 阈值电压测试阈值电压的测试稍微复杂一点。
这时候示波器可能就要登场了。
通过给MOS管加上合适的电压信号，然后观察示波器上的波形变化来确定阈值电压。
这就像在黑暗中摸索着找开关一样，得小心翼翼地操作。
阈值电压如果不对，那MOS管的工作状态就会像脱缰的野马一样不受控制。
3.3 漏极电流测试漏极电流的测试也很重要。
给MOS管加上合适的电压，然后测量漏极的电流大小。
这就像是检查一个水管的水流大小一样。
如果漏极电流过大或者过小，那这个MOS管可能就存在性能方面的问题，就像一辆汽车的油耗突然变得很离谱一样，肯定是发动机哪里出了故障。
用指针式万用表对场效应管进行判别
注意事项:
(1)VMOS管亦分N沟道管与P沟道管,但绝大多数产品属于N沟道管.对于P沟道管,测量时应交换表笔的位置.
(2)有少数VMOS管在G-S之间并有保护二极管,本检测方法中的1、2项不再适用.
(3)目前市场上还有一种VMOS管功率模块,专供交流电机调速器、逆变器使用.例如美国IR公司生产的IRFT001型模块,内部有N沟道、P沟道管各三只,构成三相桥式结构.
(3)MOS场效应管由于输人阻抗极高,所以在运输、贮藏中必须将引出脚短路,要用金属屏蔽包装,以防止外来感应电势将栅极击穿.尤其要注意,不能将MOS场效应管放人塑料盒子内,保存时最好放在金属盒内,同时也要注意管的防潮.
(4)为了防止场效应管栅极感应击穿,要求一切测试仪器、工作台、电烙铁、线路本身都必须有良好的接地;管脚在焊接时,先焊源极;在连入电路之前,管的全部引线端保持互相短接状态,焊接完后才把短接材料去掉;从元器件架上取下管时,应以适当的方式确保人体接地如采用接地环等;当然,如果能采用先进的气热型电烙铁,焊接场效应管是比较方便的,并且确保安全;在未关断电源时,绝对不可以把管插人电路或从电路中拔出.以上安全措施在使用场效应管时必须注意.
由图1可见,在源-漏之间有一个PN结,因此根据PN结正、反向电阻存在差异,可识别S极与D极.用交换表笔法测两次电阻,其中电阻值较低(一般为几千欧至十几千欧)的一次为正向电阻,此时黑表笔的是S极,红表笔接D极.
3．测量漏-源通态电阻RDS(on)
将G-S极短路,选择万用表的R×1档,黑表笔接S极,红表笔接D极,阻值应为几欧至十几欧.
VMOS场效应功率管具有极高的输入阻抗及较大的线性放大区等优点,尤其是其具有负的电流温度系数,即在栅-源电压不变的情况下,导通电流会随管温升高而减小,故不存在由于“二次击穿”现象所引起的管子损坏现象.因此,VMOS管的并联得到广泛应用.
