电阻的色标法识别
色环电阻的识读
4
色环电阻的识读
电阻的标称方法 数码法、直标法、色标法、文字符号法
观察各电阻器 的外形，记录下各 色环的数目及色环 颜色种类！
色环电阻的识读
通过大家实际观察，发现： 【色环的个数】：
四环电阻
五环电阻
【色环的颜色】： 棕、红、橙、黄、绿、 蓝、紫、灰、白、黑、 金、银
色环电阻的识读
阻值？
色 环 意 义 ？
四色环电阻阻值=第一、二色环对应数字×第三色环表示的倍率数。
色环电阻的识读
（1）看颜色 金、银两色不能位于首环。
（2）看间距 误差环（末环）距其它环较远。
（3）看两端 第一环距端部较近。
色环电阻的识读
色环电阻的识读
总结：四环电阻的识读步骤
➢1、确定色环电阻的识读顺序 ➢2、明确色环颜色对应的数字 ➢3、计算电阻的阻值 ➢4、读数
阻值为：__5_1_0_Ω__,误差为_±__5_%___
闯关规则： 1、每组各派一名挑战者来闯关。 2、要求1分钟时间内读对三个四环电阻。 3、每读对一个色环电阻给所在小组加一颗星。
色环电阻的识读
1、色环颜色和数字的对应关系 2、四环电阻识读方法
色环电阻的识读
序号
1 2 3 4 5 色环电阻的识读
色环电阻的识读
闯关
成功
识读 四环电阻
揭秘 色环
色环电阻的识读
棕1
红2
橙3
黄4
绿5
蓝6
紫7
灰8
白9
黑0
金色
银色
误差环±5%
误差环±10%
色环电阻的识读
色环电阻的识读
棕一红二橙是三 四黄五绿六为蓝 七紫八灰九对白 黑是零蛋记心间 金五银十表误差 牢记口诀莫畏难

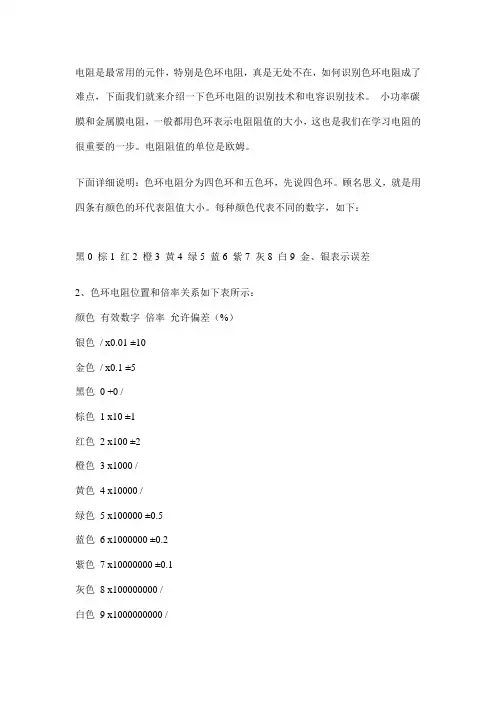

色环电阻识别及电容识别单位换算
电阻是最常用的元件，特别是色环电阻，真是无处不在，如何识别色环电阻成了难点，下面我们就来介绍一下色环电阻的识别技术和电容识别技术。
小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面详细说明：色环电阻分为四色环和五色环，先说四色环。
顾名思义，就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字，如下：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差2、色环电阻位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
例如：电阻色环识别：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5%即阻值为：15X100=1500欧=1.5千欧=1.5K还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了）例如：有电阻：黄紫红澄棕<色环电阻识别图>前三位数字是：472第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）。
色环电阻的识别与测量
•
“－”：黑；“＋”：
红
观• 察：3、请机同械学调们零观：察自己的
万用表指针是否指在左边
无穷大处位置(视线垂直)。
如果没有，则进行调节。
2019/8/19
4
5
4、量程的选择:
第一步:试测 先粗略估计所测电阻阻值,再选择合适量程,如果被 测电阻不能估计其值,一般情况将开关拔在 RX100或RX1K的位置进行初测,然后看指针是 否停在中线附近,如果是,说明档位合适。
4、读数:标称阻值+允许偏差 20 ×102 ±5%
5、用万用表测量阻值（实际值）与标称阻值接
近，说明识读正确 万用表电阻挡选择倍率 × 1K
此时若刻度值为2左右？
颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银
含义1 0
1
2
2019/8/19
含义2
±1%
3 4 5 6 7 8 9 —1 —2
万用表测 × 1K
阻值（Ω ） 误 差
120K
±5%
10K
±5%
470
±5%
36
±5%
2K
±5%
26
五环电阻标注方法：
• ５环电阻，一般是金属膜电阻，为更 好地表示精度，用４个色环表示阻值 （前3个色环表示有效值，第4个色环 表示倍率） ，第5个色环表示误差。
2019/8/19
五色环电阻阻值： R=①②③×10④
22
±5% ±10%
跟我练一练 四环电阻的识读
黑0
棕1
颜色排列 标称阻值 允许误差
红2
橙3
棕黑黄金 100k ±5%
黄4 绿5
万用表电阻挡选择倍率 × 10K
电阻的识别方法
四、电阻器阻值标示方法
1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号
文字符号 D F G J K M
允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%
3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第
一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外
电阻
大部
分采
用色
标法。
黑-0、
棕-1、
红-2、
橙-3、
黄-4、
绿-5、
蓝-6、
紫-7、
灰-8、
白-9、
金
-±5%、
银
-±10
%、无
色
-±20%
当电
阻为
四环
时，最
后一
环必
为金
色或
银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。
前三位为有效数字，第四位为乘方数，第五位为偏差。

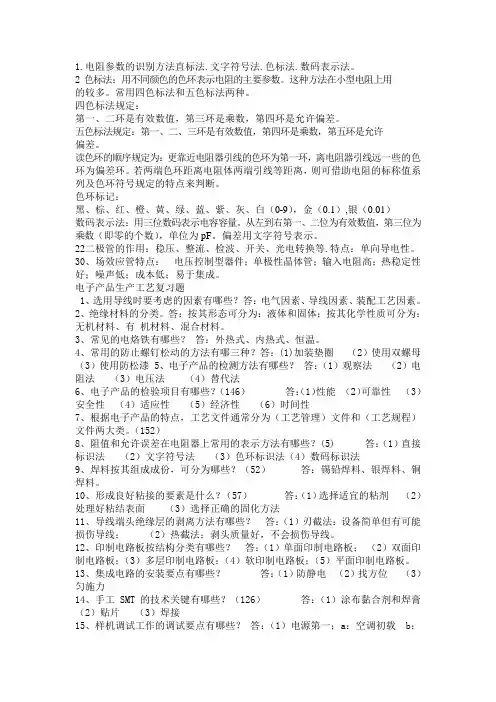

电阻参数的识别方法直标法
1.电阻参数的识别方法直标法.文字符号法.色标法.数码表示法。
2 色标法：用不同颜色的色环表示电阻的主要参数。
这种方法在小型电阻上用的较多。
常用四色标法和五色标法两种。
四色标法规定：第一、二环是有效数值，第三环是乘数，第四环是允许偏差。
五色标法规定：第一、二、三环是有效数值，第四环是乘数，第五环是允许偏差。
读色环的顺序规定为：更靠近电阻器引线的色环为第一环，离电阻器引线远一些的色环为偏差环。
若两端色环距离电阻体两端引线等距离，则可借助电阻的标称值系列及色环符号规定的特点来判断。
色环标记：黑、棕、红、橙、黄、绿、蓝、紫、灰、白（0-9），金（0.1）,银（0.01）数码表示法：用三位数码表示电容容量。
从左到右第一、二位为有效数值，第三位为乘数（即零的个数），单位为pF。
偏差用文字符号表示。
22二极管的作用：稳压、整流、检波、开关、光电转换等.特点：单向导电性。
30、场效应管特点：电压控制型器件；单极性晶体管；输入电阻高；热稳定性好；噪声低；成本低；易于集成。
电子产品生产工艺复习题1、选用导线时要考虑的因素有哪些？答：电气因素、导线因素、装配工艺因素。
2、绝缘材料的分类。
答：按其形态可分为：液体和固体；按其化学性质可分为：无机材料、有机材料、混合材料。
3、常见的电烙铁有哪些？答：外热式、内热式、恒温。
4、常用的防止螺钉松动的方法有哪三种？答：(1)加装垫圈（2）使用双螺母（3）使用防松漆5、电子产品的检测方法有哪些？答：（1）观察法（2）电阻法（3）电压法（4）替代法6、电子产品的检验项目有哪些？（146）答：（1）性能（2）可靠性（3）安全性（4）适应性（5）经济性（6）时间性7、根据电子产品的特点，工艺文件通常分为（工艺管理）文件和（工艺规程）文件两大类。
（152）8、阻值和允许误差在电阻器上常用的表示方法有哪些？(5) 答：（1）直接标识法（2）文字符号法（3）色环标识法（4）数码标识法9、焊料按其组成成份，可分为哪些？（52）答：锡铅焊料、银焊料、铜焊料。
微课件：色环电阻识别方法
±5 ±10 ±20
色环电阻的意义
四、四环电阻每环表示的意义是什么？
第一位数 第二位数
1 0 102 10% 允许误差
倍乘数
1000 (1k)
误差：金色 — 5% 银色 — 10% 无色 — 20%
练习巩固
黑棕红橙黄绿蓝灰紫白 0123456789
22 × 102=2.2kΩ + 5%
三、电阻器色标符号规定： 色环颜色：黑 棕 红 橙 黄 绿 蓝 紫 灰 白
颜色
ห้องสมุดไป่ตู้
黑棕红橙黄绿
蓝
紫 灰 白 金 银 无色
有效数字 0
1
2
3
4
5
6
7
89
倍乘数
100 101 102 103 104 105
106
107 108 109 10-1 10-2
允许误差 （％）
±1 ±2
±5 ±0.25 ±0.1
谢谢欣赏！
色环电阻识别方法
授课教师:杨 锐
新课讲解
一、电阻器的色标法： 1、定义：用不同颜色的色环来表示标称阻
值和允许偏差的大小。 二、色环电阻的分类：
四环电阻（普通电阻） 五环电阻（精密电阻）
• 色环电阻颜色和数字一一对应关系
1
2
3
4
5
6
7
8
9
0
棕1红2橙上3，4黄5绿6是蓝， 7紫8灰9雪白，黑色是0要牢记。
15× 102=1.5kΩ + 5%
15× 10-1=1.5Ω + 5%
70× 102=7kΩ + 5%
五、五环电阻识别：（精密电阻）
第一、二、三环是有效数字 第四环是倍乘 第五环表示偏差
电阻的色环标识
棕黑红 绿棕棕 棕黑红 棕绿棕 黄黄棕 绿紫黄 橙黄金 红白金 橙黄灰 绿橙灰
注：上表中，标识误差级别的第四条色环（误差环）未标出，均 为±10%误差。
电阻的标称阻值
电阻的标称阻值是指电阻器表面所标的阻值，是按照国家规定的阻值系列标 注的。见表所示。
阻值系列 允许误差 偏差等级 电阻标称值
E24
±5%
调零
电位器的检测
标称阻值的检测：置万用表欧姆挡于适当量程，先测量电
位器两个定片之间的阻值是否与标称值相符，再测动片与任一 定片间电阻。慢慢转动转轴从一个极端向另一个极端，若万用 表的指示从0(或标称值) 至标称值(或0)连续变化,且电位 器内部无“沙沙”声，则质量完好。若转动中表针有跳动，说 明该电位器存在接触不良故障。
排电阻
单列直插式(A)
内部电路
双列直插式(B)
内部电路
1 R R R R 2R 1 2 3 2R R 2R R n–1 n–2 n– 3 1’ 2’ 3’
R 1 2 3 4 5 6 7 8 9
1 2 3 4 5
1
2
R
R R R
2
3
n
3
n–1 n
n’
2R n/2+1
n/2
敏感 电阻器
热敏电阻器RT
碳膜电阻器 (RT型)
结构：以小瓷棒或瓷管作骨架，通过真空和高温，热分解出的结晶碳沉积
生成碳膜(导电膜)，瓷管两端装上金属帽盖和引线，外涂保护漆。改变碳膜 的厚度和长度，获得不同阻值。 优点：稳定性好、噪声低、价格低、 阻值范围宽 (几欧 几兆欧)。
金属膜电阻器 (RJ型) 结构：以小瓷棒或瓷管作骨架，由合金粉蒸发而成的金属膜形成导电膜，
电阻的识别及检测
电阻器，通常简称为电阻，用大写字母R表示，是一个限流元件。
电阻一般是两个引脚，将电阻接在电路中，起到限制支路电流作用。
一、电阻的识别使用电阻，必须得知道如何认识电阻的大小。
每个电阻上都有色环，即根据色环法，来读取电阻的大小。
所谓的色环法就是用不同颜色的色标来表示电阻参数。
色环电阻有4个色环的，也有5个色环的，各个色环代表的意义如下表：根据电阻上的色环位置的不同，其代表的意义也不一样。
以五色环为例介绍每条色环的意义，如下图所示：在设计电路中使用的是常见的5色环电阻，颜色分别是棕、黑、黑、棕、棕。
第1、2、3条代表数值，分别代表的数值是1、0、0；第4条表示倍数，棕色为1倍；第5条代表误差，棕色表示误差范围为+1%。
如下图所示：根据色环表可得上图电阻值：100 ×101=1000ᾨ误差范围为正负10 ᾨ读取色环电阻的参数，首先要判断读数的方向。
一般来说，表示误差的色环离开其他几个色环较远并且较宽一些。
判断好方向后，就可以从左向右读数。
二、电阻的分类1、碳膜电阻（RT）碳氢化合物在高温和真空中分解，使碳紧密附在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜的厚度和长度可以得到不同的阻值。
碳膜电阻器的阻值范围为1Ω~10MΩ。
额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。
其特点具有极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。
价格低，制作容易，生产成本低，价格便宜，但体积较大。
相对于我们学生来说，碳膜电阻具有的价格低，是最实用的电阻。
也是使用范围最广的电阻，基本上每块电路板都有。
此外还有金属膜电阻（RJ）,金属氧化膜电阻（RY）,线绕电阻（RX）,有实心电阻{（RS）,熔断电阻（RF）,水泥电阻（RX）,零欧姆电阻等。
因为我们使用的是碳膜电阻，再此就不一一介绍了，有兴趣的同学可以自己去网上搜索相关资料。
三、电阻的检测在我们平时的使用中，我们不仅要学会电阻的识别，还要学会用专业仪器仪表来检测电阻的好坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻器的识别和检测—色标
色标法是指不同颜色表示元件不同参数的方法。
在电阻器上，不同的颜色代表不同的标称值和偏差色
标法可以分为：色环法和色点法。
其中，最常用的是
色环法。
色环电阻器中，根据色环的环数多少，又分为四色环
表示法和五色环表示法。
下图（a）是用四色环表示标称阻值和允许偏差，其中，
前三条色环表示此电阻的标称阻值，最后一条表示它
的偏差。
如图（b）中色环颜色依次黄、紫、橙、金，则此电阻
器标称阻值为，偏差。
如图（c）电阻器的色环颜色依次为：蓝、灰、金、无
色（即只有三条色环），则电阻器标称阻值为：。
下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。
图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。
判断色环电阻的第一条色环的方法
1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。
2.对于已装配在电路板上的电阻，可用以下方法进行判断：
（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。
而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。
（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。
如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。
（3）第一条色环比较靠近电阻器一端引脚。
（4）表示电阻器标称阻值的那四条环之间的间隔距离一
般为等距离，而表示偏差的色环（即最后一条色环）一般
与第四条色环的间隔比较大，以此判断哪一条为最后一条
色环。
如图所示。
在识别色环电阻器时，要注意以下几点：
1.色环表中的标称阻值单位为Ω。
2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。
3.对于一些功率大的色环电阻器，在其外表将显示出它的
功率，图示色环电阻表面上的数字2表示为此电阻的功率
为2W。
