冷热冲击试验箱的标准技术参数

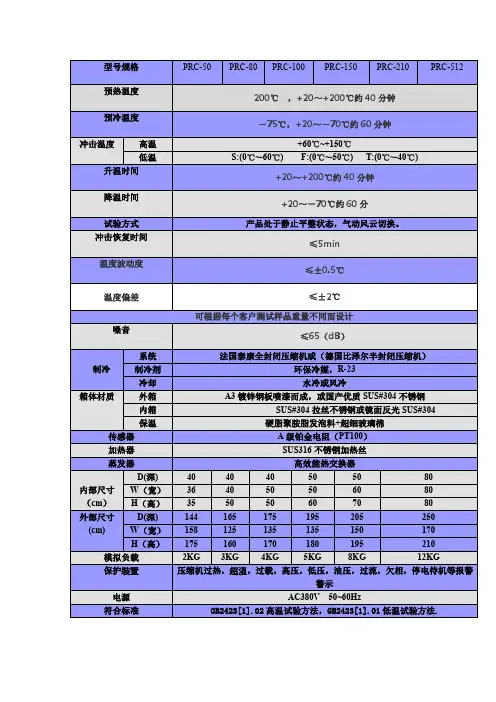

冷热冲击箱参数
型号规格PRC-50PRC-80PRC-100PRC-150PRC-210PRC-512预热温度200℃，+20～+200℃约40分钟预冷温度－75℃，+20～－70℃约60分钟冲击温度高温+60℃~+150℃低温S:(0℃~-60℃)F:(0℃~-50℃)T:(0℃~-40℃)升温时间+20～+200℃约40分钟降温时间+20～－70℃约60分试验方式产品处于静止平整状态，气动风云切换。
冲击恢复时间≤5min温度波动度≤±0.5℃温度偏差≤±2℃可根据每个客户测试样品重量不同而设计噪音≤65（dB）制冷系统法国泰康全封闭压缩机或（德国比泽尔半封闭压缩机）制冷剂环保冷媒，R-23冷却水冷或风冷箱体材质外箱A3镀锌钢板喷漆而成，或国产优质SUS#304不锈钢内箱SUS#304拉丝不锈钢或镜面反光SUS#304保温硬脂聚胺脂发泡料+超细玻璃棉传感器A级铂金电阻（PT100）加热器SUS316不锈钢加热丝蒸发器高效能热交换器内部尺寸（cm）D(深)404040505080 W（宽）364050506080 H（高）355050607080外部尺寸(cm)D(深)144165175195205250 W（宽）158125135135150170 H（高）175160170180195210模拟负载2KG3KG4KG5KG8KG12KG保护裝置压缩机过热，超溫，过载，高压，低压，油压，过流，欠相，停电待机等报警警示电源AC380V50~60Hz符合标准GB2423[1].02高温试验方法，GB2423[1].01低温试验方法.。
冷热冲击试验机技术参数
冷热冲击试验机产品简述：冷热冲击试验机广泛用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑料等行业，国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理牲变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的质量,从精密的IC到重机械的组件，可作为其产品改进的依据或参考。
关键字：冷热冲击试验机，高低温冲击试验机，冷热冲击箱商品规格：WHTST-50L/80L/100L/150L/250L产品描述：一、冷热冲击试验机用途：冷热冲击试验机广泛用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑料等行业，国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理牲变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的质量,从精密的IC到重机械的组件，可作为其产品改进的依据或参考。
二、冷热冲击试验机满足标准：国军标GJB150.3-86；国军标GJB150.4-86；国军标GJB150.5-86；三、冷热冲击试验机特点1、产品外形美观、结构合理、工艺先进、选材考究，具有简单便利的操作性能和可靠的设备性能。
2、设备分为高温箱,低温箱,测试箱三部分,采独特之断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风路切换方式将冷,热温度导入测试区实现冷热冲击测试目的.3、采用最先进的计测装置, 控制器采用大型彩色液晶人机触控对话式LCD人机接口控制器,操作简单, 学习容易, 稳定可靠,中，英文显示完整的系统操作状况、执行及设定程序曲线。
4、具96个试验规范独立设定,冲击时间999小时59分钟, 循环周期1~999次可设定, 可实现制冷机自动运转，最大程度上实现自动化，减轻操作人员工作量，可在任意时间自动启动﹑停止工作运行；5、箱体左侧具一直径50mm之测试孔，可供外加电源负载配线测试部件。

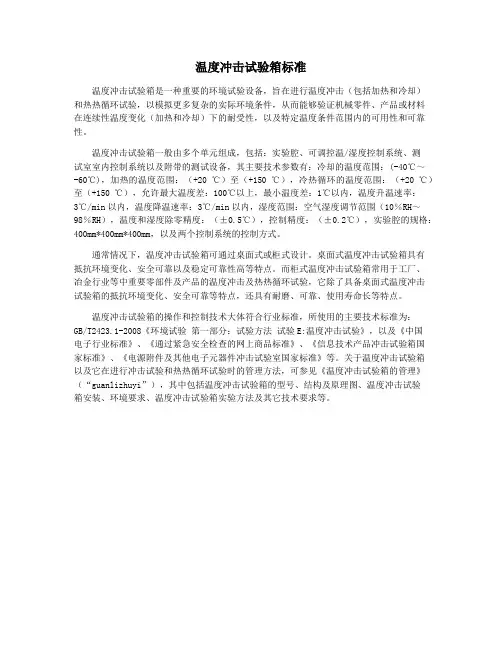

温度冲击试验箱标准
温度冲击试验箱标准温度冲击试验箱是一种重要的环境试验设备，旨在进行温度冲击（包括加热和冷却）和热热循环试验，以模拟更多复杂的实际环境条件，从而能够验证机械零件、产品或材料在连续性温度变化（加热和冷却）下的耐受性，以及特定温度条件范围内的可用性和可靠性。
温度冲击试验箱一般由多个单元组成，包括：实验腔、可调控温/湿度控制系统、测试室室内控制系统以及附带的测试设备，其主要技术参数有：冷却的温度范围：(-40℃～-60℃)，加热的温度范围：（+20 ℃）至（+150 ℃），冷热循环的温度范围：（+20 ℃）至（+150 ℃），允许最大温度差：100℃以上，最小温度差：1℃以内，温度升温速率：3℃/min以内，温度降温速率：3℃/min以内，湿度范围：空气湿度调节范围（10％RH～98％RH），温度和湿度除零精度：（±0.5℃），控制精度：（±0.2℃），实验腔的规格：400mm*400mm*400mm，以及两个控制系统的控制方式。
通常情况下，温度冲击试验箱可通过桌面式或柜式设计。
桌面式温度冲击试验箱具有抵抗环境变化、安全可靠以及稳定可靠性高等特点。
而柜式温度冲击试验箱常用于工厂、冶金行业等中重要零部件及产品的温度冲击及热热循环试验，它除了具备桌面式温度冲击试验箱的抵抗环境变化、安全可靠等特点，还具有耐磨、可靠、使用寿命长等特点。
温度冲击试验箱的操作和控制技术大体符合行业标准，所使用的主要技术标准为：GB/T2423.1-2008《环境试验第一部分：试验方法试验E:温度冲击试验》，以及《中国电子行业标准》、《通过紧急安全检查的网上商品标准》、《信息技术产品冲击试验箱国家标准》、《电源附件及其他电子元器件冲击试验室国家标准》等。
关于温度冲击试验箱以及它在进行冲击试验和热热循环试验时的管理方法，可参见《温度冲击试验箱的管理》（“guanlizhuyi”），其中包括温度冲击试验箱的型号、结构及原理图、温度冲击试验箱安装、环境要求、温度冲击试验箱实验方法及其它技术要求等。

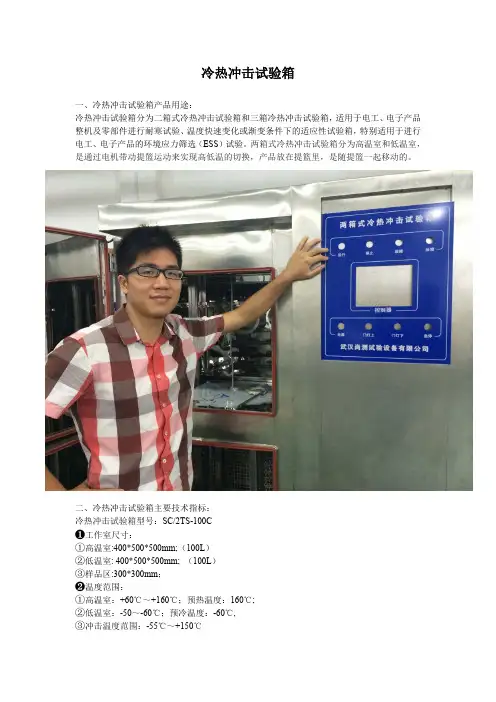

冷热冲击试验箱
冷热冲击试验箱一、冷热冲击试验箱产品用途：冷热冲击试验箱分为二箱式冷热冲击试验箱和三箱冷热冲击试验箱，适用于电工、电子产品整机及零部件进行耐寒试验、温度快速变化或渐变条件下的适应性试验箱，特别适用于进行电工、电子产品的环境应力筛选（ESS）试验。
两箱式冷热冲击试验箱分为高温室和低温室，是通过电机带动提篮运动来实现高低温的切换，产品放在提篮里，是随提篮一起移动的。
二、冷热冲击试验箱主要技术指标：冷热冲击试验箱型号：SC/2TS-100C❶工作室尺寸：①高温室:400*500*500mm;（100L）②低温室: 400*500*500mm; （100L）③样品区:300*300mm；❷温度范围：①高温室：+60℃～+160℃；预热温度：160℃;②低温室：-50～-60℃；预冷温度：-60℃,③冲击温度范围：-55℃～+150℃❸温度波动度：≤±0.5℃❹温度偏差：≤±3℃❺降温时间：室温～-50℃≤80min❻升温时间：室温～+100℃≤60min❼转换时间：≤15S❽温度回复时间：≤5min（出风口）❾样品重量：27.5kg❿平均风速:＜1.7 m/s三、冷热冲击试验箱箱体结构❶♦试验箱结构形式：试验箱采用整体式组合结构形式，既试验箱由位于上部的高温试验箱，位于下部的低温试验箱体，位于后部的制冷机组柜和位于右侧的电器控制柜（系统）所组成。
此方式箱体占地面积小、结构紧凑、外形美观，制冷机组置于独立的机组箱体内，以减少制冷机组运行时的震动、噪声对试验箱的影响，同时便于机组的安装和维修，电器控制面板置于试验箱的右侧板上以便于运行操作❷♦大门：单开门，配有双硅胶密封及密封条加热装置，设有自限温加热带，防止试验时凝露和结霜；❸♦电缆穿线孔：在样品架的上部与高温试验箱体顶部设置有滑动式电缆穿线管；❹♦样品架：上下移动滑转式的不锈钢样品架。
气动双作用气缸提供平稳、均匀的动力，样品架的定位装置采用磁场触发式行程开关；❺♦箱体内壁材料：SUS304不锈钢板。
冷热冲击试验箱-冷热冲击试验方法标准
冷热冲击即高低温冲击测试，是将试验样品暴露在高温和低温的连续交替环境中，使其在短时间内经历温度急剧变化，考核产品对周围环境温度急剧变化的适应性。
冷热冲击试验箱是一个环境试验仪器,在电子电工、汽车航天等领域中，对设备进行质量检验、环境适应性检测过程中，具备灵活实现冷热交替频繁变换的试验设备。
冷热冲击试验的目的冷热冲击试验目的是考察试验样品在突然受到温度剧烈变化时，抵抗能力及适应能力的试验高低温冲击试验主要用于考察剪切和疲劳损伤引起的失效。
特别在元器件存在开裂隐患时，或由于元器件材料和结构设计不当存在开裂隐患时，温度冲击试验具有较好的鉴别效果。
此实验一般用冷热冲击试验箱。
冷热冲击测试是装备设计定型的鉴定试验和批产阶段的例行试验中需执行的试验，在特定情况下也可以用于环境应力筛选试验。
可以说冷热冲击试验箱在检验和提高装备的环境适应性方面应用的频度仅次于振动与高低温试验。
常见的冷热冲击试验标准及方法:GB/T2423.1—2008(IEC60068—2—1：2007)试验A：低温试验方法GB/T2423.2-2008(IEC60068—2—2：2007)试验B：高温试验方法GB/T2423.22—2012(IEC60068—2—14：2009)试验N：温度变化试验方法GB∕T2423.3-2016(IEC60068-2-78：2012)试验Cab：恒定湿热试验GB/T2423.4—2008(IEC60068—2—302005)试验Db：交变湿热试验GB/T2423.34—2012(IEC60068—2—38：2009)试验Z/AD：温度/湿度组合循环试验GB/T2423.50—2012(IEC60068—2—67：1995)试验Cy：恒定湿热主要用于元件的加速试验-冷热冲击试验箱新派克冷热冲击试验方法标准冷热冲击试验箱方法：标准GB2423里高温试验的将试验样品放入温度为试验室温度的试验箱中，然后将温度调节到符合相关规范规定的严酷等级温度。
冷热冲击试验箱使用条件 冷热冲击试验技术指标
冷热冲击试验箱使用条件冷热冲击试验技术指标冷热冲击试验箱使用条件之一,环境条件:1、温度：15～35℃；2、相对湿度：不大于85％；3、大气压：86～106kPa；4、四周无猛烈振动；5、无阳光直接照射或其他热源直接辐射；6、四周无猛烈气流，当四周空气需猛烈流动时，气流不应直接吹到箱体上；7、四周无强电磁场影响；8、四周无高浓度粉尘及腐蚀性物质；冷热冲击试验箱使用条件之二,供电、供水条件:1、电压：22023V或38038V；2、频率：500.5Hz；3、水温：不高于30℃；4、水压：0.1～0.3MPa。
冷热冲击试验箱使用条件之三,负载条件:1、试验负载可选用各种电工、电子产品、包括整机、元器件或绝缘材料等。
2、试验负载的总质量按在每立方米工作室容积内放置50～80kg试验样品计算。
3、试验负载的总体积应不大于工作室容积的1/5、4、在垂直于主导风向的任意截机面上，试验负载截面面积之和应不大于该处工作室截面的1/3、1、试样放置：（试料体积占有试验箱容积空间比例应〈1/3）样品间有确定间隙。
2、开机检查：电源线及接地线确认。
外接水冷系统连接是否正常，水源是否干净。
3、开启电源：（请勿湿手），试验箱后侧面的总电源合上，打开面板上的“电源”按钮，掌控器进入操作画面，点左上角“返回”到功能选择画面。
4、试验设置：设置高温预温温度高温冲击温度高温冲击时间待机打开设置低温预温温度低温冲击温度低温冲击时间待机打开选择循环次数冲击选择（高温/低温）温度偏差计时（详情参考说明书）5、试验过程中：A、运行中不得频繁打开箱门，使用时门要关好、关严，否则温度外泄。
B、避开于三分钟内关闭再开启冷冻机组以免影响压缩机之功能。
6、试验结束：A、运行停止后把试验箱电源断开，以防有漏电。
B、打开试验箱的箱门，取试验样品时人不要对着门口，避开被烫伤、冻伤。
7、注意事项：A、每次试验前、后都应清洁试验箱的试验区，尽力使试验区在任何时候都保持清洁。
iec冷热冲击箱标准
iec冷热冲击箱标准IEC 60068-2-14冷热冲击试验箱是国际电工委员会（IEC）制定的一个标准，用于评估电子产品和材料在温度变化下的可靠性和耐受性。
该标准覆盖了一系列冷热冲击试验箱的设计和使用要求，以及相关试验方法。
冷热冲击试验箱主要用于模拟电子产品和材料在温度变化下可能遇到的环境条件。
通过暴露样品于极端温度变化的环境中，可以测试其性能和可靠性。
冷热冲击试验箱被广泛应用于航空航天、汽车、电子、电信等行业，以评估产品在极端温度变化下的可靠性和适应性。
IEC 60068-2-14标准明确了冷热冲击试验箱的设计和使用要求。
标准要求试验箱具有可靠的控制系统，能够实现在设定时间范围内快速且稳定地达到极端温度，并能有效地控制温度变化的速率。
试验箱还应具备良好的环境适应能力，能够在不同环境条件下正常工作，并保持温度均匀性。
该标准还规定了冷热冲击试验箱的试验方法。
试验过程主要包括三个步骤：加热，冷却和冲击。
在加热步骤中，试验箱会以控制的速率升温到设定温度，保持一段时间后进入冷却步骤。
在冷却步骤中，试验箱会以控制的速率降温到设定温度，并保持一段时间。
在冲击步骤中，试验箱会迅速调整温度到另一个设定温度，并保持设定时间。
整个试验过程可根据需求重复多次。
冷热冲击试验箱标准还规定了试验箱的性能指标和技术参数。
其中包括试验箱的工作温度范围，温度均匀性，控制精度，升降温速率等。
这些指标和参数对于确保试验箱的准确性、可重复性和稳定性至关重要。
冷热冲击试验箱标准是确保产品质量和可靠性的重要工具。
通过模拟真实环境中的温度变化，这些试验箱可以检测出产品或材料在低温、高温和温度变化下的性能变化和可能的故障，提供数据支持，以指导产品设计和改进。
有效的冷热冲击试验能够帮助制造商提高产品的可靠性，降低售后维修和客户抱怨的风险，同时也对产品的市场竞争力起到积极的推动作用。
总结起来，IEC 60068-2-14冷热冲击试验箱标准是一项用于评估电子产品和材料在温度变化下可靠性和耐受性的重要标准。
可程式冷热冲击试验箱试验要求
可程式冷热冲击试验箱试验要求可程式冷热冲击试验箱是一种用于模拟产品在极端温度条件下的冷热循环环境的试验设备。
其工作原理是通过控制制冷剂的循环，快速改变试验箱内部的温度，从而使产品经历冷热循环的过程。
可程式冷热冲击试验箱主要用于测试产品在不同温度下的可靠性和稳定性。
根据国家标准和行业规范，可程式冷热冲击试验箱试验应遵循以下要求：1.温度范围：可程式冷热冲击试验箱应能够实现较宽的温度范围，一般要求能够达到-40℃至+150℃。
温度控制的精度应达到±0.5℃以上。
2.冷热循环：试验箱应具备实现快速冷热循环的能力，一般要求冷却时间≤30分钟，加热时间≤45分钟。
试验箱内部的温度均匀性应达到设定温度的±2℃。
3.冷热冲击循环次数：试验要求可程式冷热冲击试验箱能够实现多次冷热冲击循环，一般要求能够达到3000次以上。
4.冷热冲击循环时间：试验箱应能够设置冷热冲击循环的时间，其取值范围一般为1分钟至120分钟。
试验箱应具备良好的稳定性和可靠性，保证试验时间的准确性和一致性。
5.试验样品：可程式冷热冲击试验箱应能够容纳不同尺寸和重量的试验样品，一般要求试验箱内有效空间能够满足样品的尺寸要求。
6.数据记录和分析：试验箱应设有记录温度、时间和冷热冲击循环次数等参数的数据记录功能，并具备数据分析和导出功能。
试验数据应准确可靠，便于后续分析和评估。
7.安全性能：试验箱应具有良好的安全性能，包括温度过高或过低的报警功能、过载保护功能和紧急停机按钮等，以确保试验过程中的安全。
综上所述，可程式冷热冲击试验箱试验要求包括温度范围、冷热循环能力、冷热冲击循环次数和时间、试验样品要求、数据记录和分析、安全性能等方面。
这些要求旨在保证试验箱能够可靠、准确地模拟产品在极端温度条件下的冷热循环环境，从而评估产品的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷热冲击试验箱的标准技术参数
冷热冲击测试：主要测试材料对极高温或极低温的抵抗力，这种情况类似于不连续地处于高温或低温中的情形，冷热冲击试验能使各种物品在最短的时间内完成测试。
热震中产生的化这变化或物理伤害是热胀冷缩改变或其它物理性值的改变而引起的，采用TST系统，各类产品才能获得完全之信赖。
热震的效果包括成品裂开或破层及位移等所引起的电化学变化，TST系统的全数位自动控制，将使您操作简易，得心应手。
特点：
1．原装美国进口HONEYWELL触控式彩色液晶显示。
2．人机介面控制器，操作简单、学习容易。
3．温度控制精度高，全部采用PID自动演算。
4．具有预约起动功能，可在预约开机时间运转中自动提前预冷、预热待机。
5．可设定循环次数及自动除霜；并可选择二槽或三槽循环。
6．具运转状态显示功能。
7．完善的安全保护协调系统，自动文字指引异常发生原因，并担供故障排除方法说明
A. 高低温区温度范围:
1. 高温区部份: 60℃– 180℃
2. 低温区部份: -10℃– -70 ℃
B. 温度测试范围:
1. 高温: 60 ℃– 120℃
2. 低温: –10 ℃– - 55℃
C.解析精度: 0.1℃
D.控制精度: ±1℃
E.分布均度: ±3℃
F.高温区升温时间: 自常温至180℃，约50分钟
G.低温区降温时间: 自常温至-70℃，约60分钟
H.测试区温度恢复时间: 约3 TO10分钟
I. 机器结构与材质:
1. 内箱尺寸: 测试区40 x 35 x 30 (W X D X H)CM
2. 外型尺寸: 150 x 165 x 180 (W X DX H)CM
1. 结构: 分为高温区，低温区，测试区
2. 内外箱材质: SUS#304耐热耐寒不锈钢板
二. 产品规格:
A. 机械结构:
1. 本系统符合冷热循环之可靠度试验规格
(CNS,MIL,IEC,JIS…….)
2. 测试样品置於盘架，藉由日制高扭力直线驱动蓄热区或蓄冷区之阀门, 引导气流循环，以达冷热温测试之均温与目的
3. 采特殊设计，节省空间且操作温度适中，维修保养容易
4. 保温层采用耐高温防火PU 和隔热高密度纤维棉，并使新设计之K型防汗导管系统
5. 测试区内附上下可调不锈钢盘架二组
6. 机台底部加装高承载滑轮，以利移动置机
7. 可耐寒耐热之高张性迫紧(PACKING)
B. 冷冻系统与温度控制:
1. 配有自动及手动除霜回路
2. U –TYPE 鳍片式高速电热管
3. 内螺旋式K-TYPE 冷煤铜管
4. 原装进口省电型高效率压缩机
5. 斜率式FIN –TUBE 蒸发器
6. 原装进口磁阀，干燥过滤器，毛细管等冷冻元件
7. 采用水冷式冷凝器
8. 冷煤使用高稳定性之R404, R23环保冷煤
9. 致冷系统采二元冷冻，效果快速
10. 蓄热区/蓄冷区采用多翼式循环风扇，强制风量对流，提高均温效率
11. 冷热区与测试区皆采用P.I.D.+SSR微电脑控温，自动演算达高控制精度
C. 送风循环系统及排水系统
1. 采用不锈钢加长轴循环马达，多翼离心式循环风扇
2. 排水系统采回涡型排水及U-TRAP 积沉装置
D. 控制系统说明:
1. 采用彩色触摸式10.4吋液晶萤幕控制器，由温度感应器传送信号，再以微电脑自动驱动S.S.R. 控制冷,热温度
2. 内部动作程序由P.L.C.与控制器连线控制，防止误动作
3. 本系统可作自动循环冲击或手动选择性冲击
4. 机器故障时，配有自动停机回路及警示讯号
5. 机器运转状况均在LCD画面上显示
6. 预冷区及预热区自行控制，当温度到达时，自行执行测试。
7. 测试区执行时间可设定0-999H59M。
8. 测试区执行次数最高可设定999cycle可自由设定。
9.具有冷段或热段先执行之选择模式。
10.程式设定1－18组可任选。
11.具有断电记忆功能,可选择冷起热起中断之功能,以利复电後继续执行未完成之试验
12.萤幕具有背光时间控制，可调整背光之明暗度及可自动关闭萤慕资料。
E.安全保护系统:
1. 附有无熔丝保护开关
2. 控制系统有相序保护与过欠电压电译保护
3. 超温保护开关
4. 冷冻压缩机过负载保护装置
5. 压缩机高低压保护开关
在转载时请注明出处：。
