冷热冲击试验操作指导
冷热冲击试验方法标准
冷热冲击试验方法标准
冷热冲击试验是一种常用的材料或产品性能测试方法，主要用于评估其在冷热环境变化下的耐久性。
该试验方法通常按照相关标准进行设定和执行，以确保测试结果的准确性和可比性。
ASTM D6944-04(2015)标准是冷热冲击试验方法的一个常用标准。
根据该标准，冷热冲击试验是通过将材料或产品置于一系列预定温度下进行循环冷热变化的过程来完成的。
具体试验操作步骤如下：
1. 准备试样：根据被测材料或产品的特性和尺寸，制备符合标准要求的试样。
2. 将试样放置在冷热冲击试验设备中：将试样置于冷热冲击试验设备的试验室中，确保试样与试验室中的空气或液体完全接触。
3. 设定温度循环参数：根据标准的要求，设计和设置冷热冲击试验的循环温度参数，包括冷却阶段和加热阶段的温度范围、保持时间等。
4. 开始冷热冲击循环：根据设定的温度循环参数，启动冷热冲击试验设备，使试样在冷却和加热阶段之间循环变化。
5. 监测试验过程：在冷热冲击试验过程中，定期监测和记录试样的温度、压力、相对湿度等相关参数，确保试验条件的准确性和可控性。
6. 终止试验和评估结果：根据标准要求的试验循环次数或其他终止条件，终止冷热冲击试验，并对试样进行评估，包括外观变化、尺寸变化、机械性能等方面的变化。
根据不同应用领域的需求，还有其他针对特定材料或产品的冷热冲击试验标准，如ISO 16750-4-2010用于汽车电子产品的冷热循环试验等。
这些标准在试验方法、设备要求和评价指标方面都有一定差异，根据具体需要选择适用的标准进行测试。
高处与低处温冷热冲击试验箱操作使用 冷热冲击试验操作规程
高处与低处温冷热冲击试验箱操作使用冷热冲击试验操作规程第一开机前检查：1、冷却水是否打开。
2、测试样品是否放入测试室内。
3、各电源是否连接完好。
4、空气压缩机供气是否正常。
第二开机：1、打开设备的总电源开关第一开机前检查：1、冷却水是否打开。
2、测试样品是否放入测试室内。
3、各电源是否连接完好。
4、空气压缩机供气是否正常。
第二开机：1、打开设备的总电源开关，然后在操作面板上按下“电源开关”，掌控器亮起。
2、依次将面板上的超温保护装置设定所要保护的温度，高温室和低温室所设定的超温保护温度比测试室的试验温度高15℃，比如：高温室预热温度为180℃，那么超温保护温度就设置为195℃，低温室超温保护一般默认为70℃。
第三操作：1、开启电源后，直接点击触摸屏掌控器进行试验方法设定。
2、首先点击"程序设定"，依据提示依次设定待测样品所需要的试验条件（如：高温冲击温度、高温预热温度、低温试验温度、低温预冷温度等），设定输入后掌控器会自动保存上面的操作。
3、在做与以前有相同条件试验的样品测试时，点击"已建立"键，从其中调2、3、4全部条件设定后，回"运转"界面，点击"启动"键，试验设置完毕。
第四关机：1、测试结束后，关闭电源开关。
2、结束后半小时取出试验样品。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
检验冷热冲击试验箱的温度恢复时间的方法冷热冲击试验箱用于测试材料结构或复合材料，在瞬间下经极高上的温度及极低的温度连续环境下忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理损害。

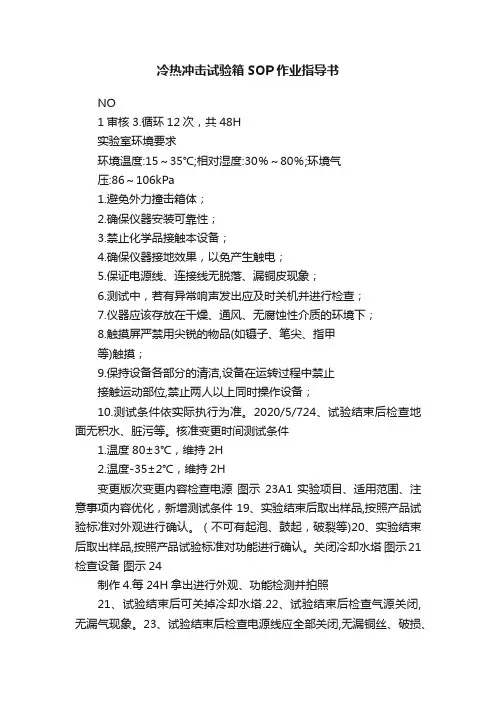

冷热冲击试验箱SOP作业指导书
冷热冲击试验箱SOP作业指导书NO1审核3.循环12次，共48H实验室环境要求环境温度:15～35℃;相对湿度:30％～80％;环境气压:86～106kPa1.避免外力撞击箱体；2.确保仪器安装可靠性；3.禁止化学品接触本设备；4.确保仪器接地效果，以免产生触电；5.保证电源线、连接线无脱落、漏铜皮现象；6.测试中，若有异常响声发出应及时关机并进行检查；7.仪器应该存放在干燥、通风、无腐蚀性介质的环境下；8.触摸屏严禁用尖锐的物品(如镊子、笔尖、指甲等)触摸；9.保持设备各部分的清洁,设备在运转过程中禁止接触运动部位,禁止两人以上同时操作设备；10.测试条件依实际执行为准。
2020/5/724、试验结束后检查地面无积水、脏污等。
核准变更时间测试条件1.温度80±3℃，维持2H2.温度-35±2℃，维持2H变更版次变更内容检查电源图示23A1实验项目、适用范围、注意事项内容优化，新增测试条件19、实验结束后取出样品,按照产品试验标准对外观进行确认。
（不可有起泡、鼓起，破裂等)20、实验结束后取出样品,按照产品试验标准对功能进行确认。
关闭冷却水塔图示21检查设备图示24制作4.每24H拿出进行外观、功能检测并拍照21、试验结束后可关掉冷却水塔.22、试验结束后检查气源关闭,无漏气现象。
23、试验结束后检查电源线应全部关闭,无漏铜丝、破损、划伤等。
1.频谱分析仪2.十字螺丝刀3.手套注意事项17、试验完成点击"结束系统"按照提示关掉电源.18、电源关掉后,打开箱门带上手套取出试品.(以免高温烫伤或低温冻伤)检查气源图示22实验实施操作关掉电源图示17 取出试品图示18 检查试品外观图示19确认试品功能图示20实验工具A1适用范围用于本公司部材、产品做环境可靠性测试设备名称冷热冲击试验箱发行日期2020/5/8版本实验室仪器设备操作规范（SOP）Materiel Analyse LAB Equipment Standard Operating Procedure实验项目温度变化测试编号项次3/3。
冷热冲击试验箱的正确操作方法 冷热冲击试验如何操作
冷热冲击试验箱的正确操作方法冷热冲击试验如何操作冷热冲击试验箱接受单片机掌控，电动扬摆、冲击、微机测量、运算、数显结果并可打印等，工作效率高、测试精度高。
在冲击试样后可利用剩余能量自动扬摆，做好下次试冷热冲击试验箱接受单片机掌控，电动扬摆、冲击、微机测量、运算、数显结果并可打印等，工作效率高、测试精度高。
在冲击试样后可利用剩余能量自动扬摆，做好下次试验准备，操作简便，工作效率高。
1、检查冷热冲击试验箱，使摆锤刀口处于两支承钳口的中心。
校正钳口间的距离为。
并检查其空打时指针是否从上止点（最大刻度）带至下止点（零刻度）证明确无能量损耗，方能进行正式试验，然后举起摆锤，将摆锤固定于规定的高度，同时把指针拨到最大刻度处，使试验机掌控杆处于冲击试验的准备位置。
2、测量试样尺寸。
冷热冲击试验箱如有条件可用冲击试样缺口投影仪检查试样缺口处的形状尺寸及加工精度是否符号标准要求，剔除不合试验要求的试样，然后对试样编号，并记下各试样缺口横截面处的尺寸。
3、确定试验温度。
将试样放入冲击试验低温槽中，使用的确的介质保温。
冷却介质液面高于试样25mm以上。
待达到选定的试验温度并稳定后开始计算保持时间，保温时间一般不少15分钟。
取样的手钳应和试样一起保温。
4、冷热冲击试验箱拉动掌控杆，使摆锤自由落下，冲断试样，从刻度盘上读出冲击吸取功（J），要求精准明确到1（J）。
5、拉动掌控杆，使摆锤停止摇摆。
捡起冲断的试样，记下试样号及冲击吸取功Akv。
同时将冲断的试样浸于无水酒精中，以防止断口锈蚀，待冲击试验结束后，用电吹风吹干试样，并评定结晶状断口面积百分数，记入试验记录中。
6、用手钳取出试样，尽快稳定地放于支座上，缺口背向摆锤刀口，并保证缺口平分面和摆锤刀口心中线重合。
其偏差不应超过0.2mm。
为充分这一要求，放试样时可用标准样板使缺口对准钳口中，分别处于钳口的中心，或用试样端面作为基准，在支座上放置定位块，使试样的缺口平分面处于钳口的中心，但试祥从冷却筒取出直到被冲断，时间间隔应不超出5秒。
冷热冲击试验机作业指导书
冷热冲击试验机作业指导书一、电源配置及安装方法：1.供电路,应尽可能缩短.电源压力太低时，请自行装置稳压系统，以提高电压到额定值，不致因电压太低而不能启动，而烧毁马达及控制器。
2.若为三相电源时,请注意三相相序及，欠相保护.(若确定三相电源有电而本机未动作,则该机可能为逆相,只须相邻之两电源线相互交换即可)，并注意确实接地(以免漏电时产生危险)。
3.假如您将接地线接在水管上,水管必须是通地的金属管(并非所有的金属管,皆能有效的接地)。
4.试料用之电源,请接于测试箱左侧的TS信号口(负载<MAX5A),如超过此负载请另接电源。
否则因此而引发任何故障,本公司概不负责!5.冷热冲击试验机安装时小心损伤配线!请勿将接地线,接在瓦斯管上。
艾思荔冷热冲击试验机用来测试材料结构或复合材料，在瞬间下经高温、低温的连续环境下所能忍受的程度，适用于科研、学校、工厂、军工等单位用于电工、电子产品、半导体、电子线路板、金属材料、轴承等各种材料在温度急剧变化环境下的适应性试验。
二、冷热冲击试验机目的：1.测试箱试验目的：确定测试产品在周围大气温度急剧变化时的适应性及被破坏性。
2.试验条件：高温箱：RT～150℃，低温箱：RT～-40℃，冷热冲击试验机试验温度保持时间：1h或者直至试验样品达到温度稳定，以时间长者为准,循环次数：针对各个不同行业不同厂家所对应的试验要求不一样，按照标准上的试验方法测试。
3.恢复：测试产品从冷热冲击箱内取出后，应在正常的试验大气条件下进行恢复，直至试验样品达到温度稳定。
4.对测试箱的要求：a.采用高温箱和低温箱进行冷热冲击试验,以提供试验样品经受周围空气温度急剧发生变化的环境温度。
d.冷热冲击箱提供高温试验部分和低温试验部分,应分别符合GJB150.3-86和GJB150.4-86的第3章各条所规定的要求。
e.测试箱的容积应保证在试验样品放入候补超过试验温度保持时间的10%就能使冷热冲击试验机室.温度达到GJB150.1-89中3.2条规定的试验条件容差范围之内。
冷热冲击试验方法
冷热冲击试验方法
冷热冲击试验方法是用来评估产品对工作环境温度骤然变化的适应能力，是产品设计成型的考核实验和批产阶段的例行实验中不可或缺的实验，在一些情况下还可以用于环境应力筛选实验。
冷热冲击试验方法如下：
1.实验前对受试产品做好机械性能（外观和内部结构）和电气性
能检查，确保产品机械性能和电气性能正常。
2.将产品合理的布置于冷热冲击箱中，产品和环境温度箱四壁间
应留有足够大的空间，以便于空气流通。
3.按标准规范选择冷热冲击测试条件。
4.选定冷热冲击测试从高温开始，按启动键启动冷热冲击测试。
5.实验做好设定的循环次数后自动停止。
6.实验结束后将产品从冷热冲击箱中取出，在常温下恢复直到产
品环境温度稳定。
7.观察实验后的产品有无机械损伤（如表面翘曲、破裂、元器件
松动、脱落等）并检查电气性能有无异常。
8.如果产品发生上述的机械损伤或电气性能指标不符合相关规
范，即认为产品也损坏，完整填写实验记录表。
9.对实验暴露的薄弱点做好分析，提出整改措施。
冷热冲击试验机安全操作及保养规程
冷热冲击试验机安全操作及保养规程一、前言冷热冲击试验机是一种常用于检测产品或材料在高低温变化下能否正常工作的测试设备。
其工作原理是通过将样品置于高低温环境中，然后进行循环升温和降温来模拟产品或材料在实际使用环境中的情况。
但是，在正常使用时，我们必须注意安全操作以及定期保养，以确保试验机的正常工作和延长其使用寿命。
二、安全操作规程1. 试验前的准备工作在进行试验之前，我们必须对试验机及其附件进行全面的检查和准备。
•检查冷热冲击试验机通电是否正常，电源线是否接好。
•检查机器是否处于完好无损的状态，如门是否关闭，漏电保护器是否正常运作。
•检查冷热冲击试验机的风路是否畅通，包括加热管和风扇是否正常工作等。
•检查水路连接是否正常，确保循环水路稳定运行。
2. 安全操作为了保证试验机的正常运行，需要遵守以下操作规程。
•在操作冷热冲击试验机之前，必须穿戴清洁工作服，佩戴防护手套，戴上护目镜和口罩。
•不要在冷热冲击试验机内或附近吸烟，保持通风良好。
•在加热和冷却过程中不要打开门，以免温度波动过大影响试验结果。
•在试验过程中，严禁把手伸入试验机内，以免受伤或烫伤。
•禁止在冷热冲击试验机上放置易燃或易爆物品。
3. 试验后的注意事项在试验结束后，需要进行一些操作措施以确保试验机能够正常工作。
•在试验机内清空需要试验的物品，拆卸附加件以进行清洗。
•清洁试验机的内壁、玻璃门、密封条和取样器内部。
•清理冷热冲击试验机内和周围的碎片和杂物。
•关闭试验机的电源，断开电源线。
•关闭冷热冲击试验机的气源。
三、保养规程为了保证冷热冲击试验机的正常工作和延长其使用寿命，我们还需要定期进行保养。
1. 保养周期保养周期应根据实际情况进行制定。
一般来说，我们建议根据以下指导建议进行定期维护与保养：•日常保养：每次试验后或工作时间超过4小时时。
•定期保养：每隔2个月进行一次保养。
•长期保养：每隔6个月进行一次保养。
2. 保养内容每次进行保养时，应按照以下步骤操作：•清洁机器的内壁、外壁、密封条和加热管；•清洗试验机的内壁、玻璃门、密封条和取样器内部；•清理试验机内和周围的杂物和碎片；•定期更换滤芯、气管、电动机和异步电机。
冷热冲击试验箱安全操作及保养规程
冷热冲击试验箱安全操作及保养规程一、安全操作规程1.1 前置准备在使用冷热冲击试验箱之前，请仔细阅读使用手册及本规程，熟悉试验箱的结构、特点和使用方法。
确保了解以下安全操作规程：1.查看电源电压是否符合试验箱的标定电压，使用过程中保持接地良好。
2.安装试验箱时确保平衡和稳定，箱门关闭时能够顺畅锁定。
3.每次使用前检查漏电保护器是否正常工作。
4.试验箱内部禁止储存易燃、易爆物品。
5.启动试验箱前，确保内部清洁和干燥。
6.使用时应轻拿轻放试件，避免碰撞和摔落。
1.2 启动操作1.启动试验箱之前，先将控制面板上所有开关置于“关”位，然后接通电源。
2.调整温度控制器和时间控制器参数，按照试验条件设置好程序，并在控制面板上确认。
3.打开冷热冲击试验箱箱门，放入试验样品后，按下“启动”按钮启动试验箱。
4.试验结束后，先停止“加热”、“制冷”等控制开关，再关闭试验箱门，最后按下“停止”按钮，关闭整个试验箱。
1.3 操作注意事项1.注意试验样品大小，固定试品位置，防止微小零件掉落。
2.试验过程中，不得随意开启试验箱侧面的检修门，以防意外伤害。
3.试验箱在使用过程中，应保持周围环境干燥通风，远离任何易燃及易爆物品。
4.维护保养及维修操作请保证操作人员具备相应技术水平，确保安全。
二、保养规程2.1 每次使用后保养1.停止试验箱的运转，关闭电源并断开电源线。
2.清除所有污渍以及试验箱内部水蒸气和水分，防止水滴形成腐蚀和生锈。
3.定期清洗试验箱内部和外部，维持清洁干燥的状态，彻底清除所有残余材料和试验残留物。
4.检查水箱中的水是否清洁，如需更换水，请按照说明手册操作。
5.定期检查和更换保险丝，确保安全电路的正常运行，防止电路短路和过载等安全问题。
2.2 年度保养1.定期检查温度控制和时间控制器的精度，并进行相应的校准调整。
2.定期检查基座和箱体连接处的紧固螺丝和支架连接螺丝，确保稳定运行。
3.定期清洗所有过滤器和换气孔，保持通风畅通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
批准
审核
制作
页次：P1/1
客户名称：高仪
产品名称：通用
年月日
年月日
年月日
1.0目的
明确冷热冲击试验的操作方法，引导试验员按正常的操作方法作业。
2.0范围
适用于高低温试验人员。
3.0使用设备
冷、热柜。
4.0引用标准
冷热循环测试:参照客户标准GSE481.1.004
5.0试样的准备
8.0记录：
《电镀产品耐用性试验报告》IR-WI/HWPG-07-01
序号
内容
日期
批准
审核
修改
WI/HWPG-15/A珠海三威注塑模具有限公司
试验前试样必须在20℃±10℃的自来水流中将产品表面的污垢、灰尘或加工残留物冲洗干净，随
后用软的棉布擦干。
6.0试验条件
先将样品置于温度为70℃的真空干燥箱内60分钟，然后在10秒钟内把它浸入温度为10℃的水中，
待浸了10分钟后，又重新放回真空干燥箱内，此步骤执行3个循环。层脱落等不良。判定等级为0级。
