太阳能真空管的定义及工作原理
真空管太阳能热水器ppt课件
这两种改进型的全玻璃真空管集热管在运行时 由于管内没有水，不会因管破裂而影响系统的 运行，提高了系统的可靠性，可以用于家用太 阳能热水器或太阳能热水系统。
虽然改进，但仍有不足
在普通的全玻璃真空管内放置金属热管 。其特点为：真空管内无水，玻璃管吸 收到太阳热通过超导的金属热管传给水 。
但是，由于玻璃管与金属热管之间的传 热热阻太大，使玻璃管上的吸热涂层老 是处于高温工况下，同时抵消了由于真 空管内无水而带来的热效率的提高。
全玻璃真空管式 改进型全玻璃真空管 玻璃-金属真空集热管
常用的为全玻璃真空管式，其优点 ：安全、节能、环保、经济。
（一）全玻璃真空管太阳能 集热管
构造
全玻璃真空管的构造由内玻璃管、太阳 选择性吸收涂层、真空夹层、罩玻璃管、支 承件（弹簧卡子）、吸气剂等部分组成。
原理
1.内玻璃管用来作为水的流动管道； 2.氧化铜、黑镍、黑铬、黑锌、黑铜等太阳选择 性吸收涂料，是通过采用真空沉积、溅射技术、 电化学处理等工艺均匀地涂在内玻璃管的外表面 ，用来吸收太阳辐射能；
真空管材质要求：
真空管采用硼硅玻璃3.3（氧化铁含量 5%以下；热稳定性பைடு நூலகம்；热膨胀系数低 为3.3×10-6/℃；耐热冲击性好，耐热 温差大于200℃；有较高的机械强度； 较好的抗化学腐蚀性能；具有良好的光 学性能，透光率≥ 0.89）
真空管技术要求：
①材料采用硼硅玻璃3.3； ②空晒性能参数y≥175m2•℃/kW（当太阳辐照度 G≥800W/ m2,环境温度t在8～30℃之间） ③闷晒到水温增加35℃所需的太阳能曝辐量 ≤3.8MJ/ m2（当太阳辐照度G≥800W/ m2,环境温 度t在8～30℃之间） ④平均热损失系数≤0.9W/ m2•℃ ⑤真空度≤5×10-2Pa； ⑥耐热冲击应能承受25℃以下冷水和90℃以上热 水交替反复冲击3遍而不损坏； ⑦耐压冲击应能承受0.6Mp的压力； ⑧抗冰雹要求应在径向尺寸不大于25mm的冰雹 袭击下不损坏。
真空管太阳能热水器工作原理
真空管太阳能热水器工作原理
真空管太阳能热水器的工作原理是利用太阳能来加热水。
它由太阳能集热器、水箱、水管等部分组成。
太阳能集热器通常采用真空管形式，每个真空管里有两层玻璃管，两者之间抽成真空状态以减少能量的散失。
内管上涂有吸收太阳能的黑色吸热涂层，当太阳光照射到吸热涂层上时，涂层会吸收太阳能并转化为热量。
当太阳光照射到集热器的真空管上时，吸热涂层吸收热量并使内管内的水被加热。
加热后的水会上升到上部的水箱中，因为冷水比热水密度大，所以热水会自然上浮到水箱的顶部，形成热水层。
当用户需要用到热水时，通过水管连接到水箱中的热水层，从而取出热水使用。
同时，冷水会从水箱底部的冷水层进入集热器进行加热，形成循环。
这样，太阳能集热器不断地吸收太阳能，将能量转化为热量，使水箱中的水保持一定的温度。
当天气晴朗时，太阳能集热效果最好，能够达到较高的温度；而在阴天或夜晚，集热器吸收的能量较少，热水的温度相应低一些。
总的来说，真空管太阳能热水器利用太阳能的热量来加热水，通过循环使水箱中的水保持热水状态，提供给用户使用。
热管真空管太阳能热水系统
热管真空管太阳能热水系统热管真空管简述“桑普”热管真空管太阳能热水系统，其核心部件为桑普热管真空管太阳集热器，型号为C4-SD1/5×8。
北京市太阳能研究所与德国奔驰宇航公司共同研制开发生产的热管真空管集热器是一种高效的相变太阳能加热装置，是人类对太阳能开发和利用的革命性突破。
它区别于常规的晒水式太阳能产品，而实际是将太阳的光能转换为热能的新型加热设备，即冷水并非由太阳直接晒热，而是由工质吸收太阳所发出的热量，并将热量传递给被加热介质的装置。
“桑普”热管式真空管太阳能集热器是中德合作研究生产的具有国际领先水平的太阳能集热元件。
它使将长为2米的高效传热热管置于真空中，这样大大降低了热损、提高了加热启动迅速、抗冻、抗冷热冲击、全年高效传热等性能。
热管式真空管的集热体是由我公司从德国引进的生产设备生产的。
集热体是由铝制吸热翅片和热管（热管为铜质的）复合而成的。
铜铝复合的设计提高了吸热翅片将集取的热量传递给热管的效率。
集热体所在的真空环境是由一支2米长直径100mm的玻璃管抽真空并采用金属于玻璃热压封技术营造的（金属与玻璃热压封技术是我公司的一项专利技术之一，这项技术荣获了国家发明奖、科学进步等诸多奖项。
热压封克服了玻璃与金属热膨胀系数不同难以连的接困难，保证了管内真空度的长久稳定性）。
该玻璃管壁厚为2.5mm,其内真空度为10-5mbar。
目前世界上能够制造并投入批量生产该太阳能集热器或与此性能相当的集热器的厂家仅有3家。
作为中国的唯一生产厂家。
我们生产的热管真空管集热器通过了国内外检测机构的检测并荣获了国际知名认证证书。
深受国内外用户的一致好评。
2）热管真空管的性能参数：热管真空管集热器性能参数：热管数8总面积2.4㎡吸热体材料Aluminum铜铝复合热管真空管直径100mm热管长度2000mm热管壁厚度2.5mm热管重量4.6kg真空度10-5mbar倾斜角度0°~ 90°抗压性能(120l/h)5mbar最大工作压力6bar工作温度70-120℃集热器模块闷晒温度190℃热管闷晒温度250℃最低环境温度-45℃抗冰雹性能Ф35（15m）长宽高2260x1000x175mm集热器模块重量50kg涂层材料AL-N-AL吸收率>92%发射率<8%3）热管真空管的工作原理：太阳光透过采用硼硅材料透射率大于0.90的玻璃管，照射在变面为磁控溅射AL-N-AL选择性吸收涂层，吸收比大于0.93，发射率小于0.08的吸热板上，高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能。
太阳能真空管真空度
太阳能真空管真空度
太阳能真空管是一种利用太阳能热量的设备，它通常由透明外壳、吸热板和真空管三部分组成。
在太阳能真空管中，真空度是非常重要的因素之一。
真空度指的是在管内的气体压力相对于大气压的程度。
通常来说，太阳能真空管的真空度应该在10^-3 Pa以下，这样可以有效减少热传导和对流损失，提高太阳能的吸热效率。
太阳能真空管的真空度对其性能有着直接的影响。
首先，高真空度可以有效减少气体热传导，提高吸热板的保温性能，从而增加吸热效率。
其次，高真空度可以减少对流传热损失，使得太阳能真空管在高温环境下依然能够保持稳定的工作状态。
此外，高真空度还可以减少管内部件的氧化腐蚀，延长太阳能真空管的使用寿命。
为了保持太阳能真空管的高真空度，制造过程中需要严格控制材料和工艺，确保管内不会有气体残留或者泄漏。
在使用过程中，定期检查和维护也是非常重要的，及时发现并修复真空管的漏气问题，保持其良好的工作状态。
总的来说，太阳能真空管的真空度直接关系到其吸热效率和使
用寿命，因此在制造和使用过程中都需要严格控制和维护，以确保其性能和稳定性。
太阳能真空管 原理
太阳能真空管原理
太阳能真空管是一种利用太阳能进行加热的设备。
它由一对玻璃管组成，中间完全真空。
其中的一根玻璃管外表涂有一种吸收太阳辐射的镀膜，这使得它能够有效地吸收太阳光线并将其转化为热能。
太阳能真空管的工作原理是通过光线的吸收和热传导来实现。
当太阳光线射向涂有吸收镀膜的玻璃管时，镀膜吸收太阳光的能量并将其转化为热能。
这个过程使得涂有吸收镀膜的玻璃管温度升高。
而由于其中的玻璃管是完全真空，热能难以通过对流和传导的方式散失。
在太阳能真空管的内部，有一根空心金属管，它称为热导传感器。
当玻璃管加热时，金属管内的液体或者气体会受热膨胀，并通过传感器将热量传递到所需的地方，如暖气系统或存储设备。
这个过程使得太阳能真空管的热能能够有效地利用起来。
太阳能真空管之所以能够高效地利用太阳能，是因为它的结构和材料选择使得它具有很好的热保护性能。
中间的真空层有效地阻断了热能的散失，而涂有吸收镀膜的玻璃管则能够高效地吸收太阳光能。
这使得太阳能真空管比传统的平板太阳能收集器具有更高的转化效率。
总的来说，太阳能真空管利用玻璃管内涂有吸收镀膜的特性来吸收太阳光能，并通过热导传感器将热量传递出来，从而实现对太阳能的高效利用。
这种设备在太阳能热水器和空气加热系统等领域得到广泛的应用。
太阳能热水器工作原理

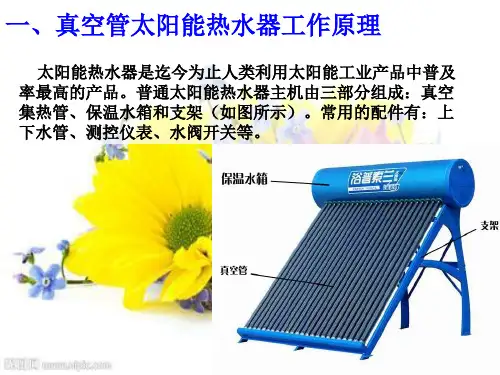

太阳能热水器是迄今为止人类利用太阳能工业产品中普及 率最高的产品。普通太阳能热水器主机由三部分组成：真空 集热管、保温水箱和支架（如图所示）。常用的配件有：上 下水管、测控仪表、水阀开关等。
1、集热原理
系统中的集热元件，功能相当于电热水器中的电热管。 但和其它热水器不同的是，太阳能集热器是利用太阳的辐 射热能加热冷水，故而加热时间只能在有太阳光照射的白 天。 真空集热管就像一个细长的暖瓶胆，内外层之间为真 空，常用尺寸有：1800mm×58mm、1500 mm×47mm等。真空 管内管的外表面是特种材料涂层，可以有效吸收太阳辐射 能。当光子撞击膜层的时候，光能转化为热能，并传导给 管内的水，水温便逐渐升高。
4、连接管道，上下水原理
将冷水输送到符水箱进入集热器，再从保温水箱内把 热水输送到人们使用热水的通道。叫做连接管道，为使整 套系统形成一个闭合的环路，必须设计合理、连接正确， 循环管道对太阳能系统是否能达到最 佳工作状态至关重 要。热水管道必须做保温处理。管道必须有很高的质量， 保证15年以上的使用寿命。安装时要求横平竖直。 给太阳能热水器向上打水时，依靠的是自来水的水 压，没有自来水或者不能24小时供自来水的用户，就得依 靠水泵或者增压罐来给太阳能热水器打水。 用水时，只要打开室内的任何一个水龙头，热水器水 箱内的热水便依靠自然落差的原理流出。
保温水箱是如何让热水长时间保持高温、不随夜晚和 寒冬等外界温度变化呢？如图所示，保温水箱有三部分组 成：外胆、聚氨酯发泡层和不锈钢内胆，其中，聚氨酯发 泡层负责太阳能热水器的保温。聚氨酯的保温性能卓越， 是目前国内所有建材中导热系数最低（≤0.024）、热阻值 最高的保温材料。太阳能热水器的发泡层厚度一般在 50mm-70mm之间，实际保温性能则取决于生产厂家的发 泡机械、标准化模具和工艺技术然循环方式工作，没有外 在的动力，设计良好的系统只要有5~6℃以上的温差就可 以循环很好。水循环管路管径及管路分布的合理性直接影 响到集热器的热交换效率。 多数情况下，自然循环家用 热水器系统管路中的流态都可以视为层流。 集热器内管 路系统的阻力主要来自沿程阻力，局部阻力的影响要小得 多，其中支管的沿程阻力又比主管要大得多。当水温升高 后，由于运动粘度减小，沿程阻力变小，局部阻力的影响 变大。在一定范围内，当主管管径不变时，加大支管管径， 不仅沿程阻力迅速减小，而且局部阻力也将跟着减小。一 般地，支管的水力半径应在10mm以上。当主管管径达到 一定值以后，增加主管管径对减小系统阻力意义不大。
太阳能真空热管
太阳能真空热管
摘要：
1.太阳能真空热管的简介
2.太阳能真空热管的工作原理
3.太阳能真空热管的优点
4.太阳能真空热管的应用领域
5.我国在太阳能真空热管的研究与进展
正文：
太阳能真空热管是一种利用太阳能进行加热的装置，它具有高效、环保、节能等特点，被广泛应用于家庭、工业、农业等领域。
太阳能真空热管的工作原理是利用太阳能将管内的介质加热，从而实现热量的传递。
真空热管内部抽成真空状态，外部采用高效保温材料进行保温，以减少热量的损失。
此外，热管采用特殊的结构设计，使得管内的介质在加热过程中能够迅速传递热量，提高热效率。
太阳能真空热管具有以下优点：
（1）高效：由于真空热管采用高效的保温材料和特殊结构设计，使得它具有较高的热效率，能够将大部分太阳能转化为热能。
（2）环保：太阳能真空热管使用清洁能源，无污染排放，对环境友好。
（3）节能：真空热管可实现24 小时不间断供热水，节约能源。
太阳能真空热管的应用领域十分广泛：
（1）家庭：用于提供生活热水、供暖等；
（2）工业：如食品加工、纺织印染、医药化工等行业的加热、烘干、消毒等；
（3）农业：温室种植、养殖业等领域的供暖、温水灌溉等。
我国在太阳能真空热管的研究与应用方面取得了显著成果。
近年来，我国政府对新能源产业的支持力度不断加大，太阳能真空热管技术也得到了快速发展。
我国已经成功研发出具有自主知识产权的太阳能真空热管，并已实现产业化生产。
真空管太阳能热水器工作原理
图解真空管太阳能热水器工作原理晨怡热管/news/212006-10-11 1:05:01日期:2005-4-27 19:55:02 来源:原创查看:[大中小] 作者：未知热度：真空管太阳能热水器自然循环工作原理示意图工作原理直插式全玻璃真空集热管太阳能热水器是利用真空集热管，具有的高吸收率和低发射率，将吸收的太阳辐射转换成热能，利用冷水比重大，热水比重小的特点，在真空管内形成冷水自上而下，热水自下而上的自然循环，使整个水的温度逐步升高，达到一定温度。
由于真空玻璃管是圆形的，具有对太阳广源自然跟踪的特点，再加上反光板的反射原理，使玻璃管四面受光面面俱到，集热效果时间更长，水温更高，即使高寒地区一年四季也可正常运行。
热水器结构与特点多台串联可为企事业旅馆、部队、单位集体供水龙头一开、热水即来——温情所至水压特大，可做按摩式洗浴——贵宾待遇多路放水，同时使用——随心所欲此种阳台壁挂式太阳能热水器外形优美，豪华大方，布局合理，用于解决楼顶不能存放太阳能热水器的优质产品。
特点：1、环保自动运行——好2、无任何辅助水箱——真好3、安装不受楼顶结构限制——真是好4、可见缝插针，方便快捷——实在好天承太阳能热水器是咱老百姓的朋友天承“全天候”太阳能热水器每年365天，天天有热水每天24小时，时时可供热天承太阳能热水器小康家庭必不可缺的产品太阳能、燃气、电热水器，经济效益对比表类型太阳能热水器燃气热水器电热水器装置投资1500元1500元2800年装置寿命15年6年8年每年燃料费0元600元800元15年总费用1500元10500元14800元危险系数无可能可能环境污染无有有热水器的安装及使用注意事项1、热水器的安装工作建议有专业人员承担；2、热水器安装地点应平坦，前方没有遮挡物体；3、所有真空管轴线一定要在同一平面上保持水平状态；4、热水器安装必须牢固稳定，避免由此所造成的不良现象；5、安装时应对室外水管给予保温，以防冬季造成管道冻结，影响正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能真空管的定义及工作原理
链接：/tech/17118.html
太阳能真空管的定义及工作原理
定义：真空管，形象的说就像是一支被拉长了的暖水瓶胆。
它的全名叫真空太阳集热管，分为全玻璃真空太阳集热管和玻璃--金属真空太阳集热管两种。
我们这里讲的真空管，指的是全玻璃真空太阳集热管。
目前，真空管主要用于太阳能热水器。
真空管是太阳能热水器产生热水的能量之源，也是太阳能热水器的核心技术所在，它就像人的心脏一样。
所以，真空管也被称作是太阳能热水器的“心脏”。
真空管在太阳能热水器中所起的作用，就像发动机在汽车中的作用一样重要。
原理：真空管靠内管外壁上，有一层选择性吸收涂层，它可以吸收波长为0.3 ~1.3微米波段的太阳光线（主要是可
见光和近红外线）来集聚光能，从而使光能转化为热能，并由真空夹层保温隔热，降低热损失。
我们太阳能水箱里面的水被加热，就是利用真空管的虹吸对流实现的。
原文地址：/tech/17118.html
