光伏系统中蓄电池的充电保护IC电路设计
系统主要包括两大部分： 蓄电池充电模块和保 护模块。这对于将蓄电池作为备用电源使用的场合 具有重要意义， 它既可以保证外部电源给蓄电池供 电， 又可以在蓄电池过充、过流以及外部电源断开 蓄电池处于过放状态时提供保护， 将充电和保护功 能集于一身使得电路简化， 并且减少宝贵的面积资 源浪费。图 １ 是此 ＩＣ 在光伏发电系统中的具体应 用， 也是此设计的来源。
微纳Байду номын сангаас子技术 ２００７ 年第 ６ 期
３３２
Ｍ ｉｃｒｏｎａｎｏｅｌｅｃｔｒｏｎｉｃ Ｔｅｃｈｎｏｌｏｇｙ／ Ｊ ｕｎｅ ２００７
微电子器件与技术
Ｍｉｃｒｏ ｅ ｌｅ ｃｔ ｒｏ ｎ ｉｃ Ｄｅ ｖｉｃｅ ＆ Ｔｅ ｃｈ ｎ ｏ ｌｏ ｇ ｙ
压恒压浮充状态。充电过程从大电流恒流充电状 态开始， 在这种状态下充电器输出恒定的充电电 流。同时充电器连续监控电池组的两端电压， 当 电 池 电 压 达 到 转 换 电 压 过 充 转 换 电 压 Ｖｓａｍ 时 ， 电 池 的 电 量 已 恢 复 到 放 出 容 量 的 ７０％～９０％ ， 充 电 器转入过充电状态。在此状态下， 充电器输出电 压升高到过充电压 Ｖｏｃ， 由于充电器输出电 压 保 持 恒定不变， 所以充电电流连续下降。当电流下降 到 过 充 中 止 电 流 Ｉｏｃｔ 时 ， 电 池 的 容 量 已 达 到 额 定 容 量 的 １００％， 充 电 器 输 出 电 压 下 降 到 较 低 的 浮 充电压 ＶＦ。 ３．２ 保护模块
免维护铅酸蓄电池的寿命通常为循环寿命和 浮充寿命， 影响蓄电池寿命的因素有充电速率、 放电速率和浮充电压。某些厂家称如果有过充保 护电路， 充电率可以达到甚至超过 ２Ｃ （ Ｃ 为蓄电 池的额定容量） ， 但是电池厂商推荐的充电率是 Ｃ ／２０～Ｃ ／３。电池的电压与温度有关， 温度每升高 １ ℃， 单 格 电 池 电 压 下 降 ４ ｍＶ， 也 就 是 说 电 池 的 浮充电压有 负 的 温 度 系 数－ ４ ｍＶ ／℃。 普 通 充 电 器
根据以上所述， 充电方式对免维护铅酸蓄电池 的寿命有很大影响， 同时为了使电池始终处于良好 的工作状态， 蓄电池保护电路必须能够对电池的非 正常工作状态进行检测， 并作出动作以使电池能够 从不正常的工作状态回到通常工作状态， 从而实现 对电池的保护。
３ 单元模块设计
３．１ 充电模块 芯片的充电模块框图如图 ２ 所示。该电路包
Ｄｅｓｉｇｎ ｏｆ ａ Ｌｅａｄ－Ａｃｉｄ Ｂａｔｔｅｒ ｙ Ｃｈａｒ ｇｉｎｇ ａｎｄ Ｐｒ ｏｔｅｃｔｉｎｇ ＩＣ ｉｎ Ｐｈｏｔｏｖｏｌｔａｉｃ Ｓｙｓｔｅｍ
ＺＥＮＧ Ｄｅ－ｙｏｕ， ＬＩＮＧ Ｃｈａｏ－ｄｏｎｇ， ＬＩ Ｇｕｏ－ｇａｎｇ
（ Ｙｕａｎｓｈｕｎ ＩＣ Ｄｅｓｉｇｎ Ｒ ＆ Ｄ Ｃｅｎｔｅｒ， Ｈｕａｑｉａｏ Ｕｎｉｖｅｒｓｉｔｙ， Ｑｕａｎｚｈｏｕ ３６２０２１， Ｃｈｉｎａ）
微电子器件与技术
Ｍｉｃｒｏ ｅ ｌｅ ｃｔ ｒｏ ｎ ｉｃ Ｄｅ ｖｉｃｅ ＆ Ｔｅ ｃｈ ｎ ｏ ｌｏ ｇ ｙ
光伏系统中蓄电池的 充电保护 ＩＣ 电路设计
曾德友， 凌朝东， 李国刚
（ 华侨大学 元顺集成电路研发中心， 福建 泉州 ３６２０２１）
摘要： 在蓄电池的充电管理以及保护中， 使用单片机控制或者使用分立元件构成的控制器电路 复杂并且占用面积大、功耗高， 使其在很多场合特别是在光伏系统中的使用受到限制。为了解 决蓄电池充电和保护电路的分离以及占用面积较大的问题 ， 设计了采用 ＣＳＭＣ ０．６ μｍ ＣＭＯＳ 工艺实现的集蓄电池充电和保护功能于一身的 ＩＣ， 可以实现对免维护铅酸蓄电池的浮充充电以 及过充、过放、过流保护。采用 Ｃａｄｅｎｃｅ 中的 Ｓｐｅｃｔｒｅ， 对电路进行了分析设计与初步的前端仿 真， 达到了基本的设计要求。 关键词： ＣＳＭＣ 浮充充电； 过充； 过放； 过流 中图分类号： ＴＮ４０２ 文献标识码： Ａ 文章编号： １６７１－４７７６ （ ２００７） ０６－０３３１－０６
文中主要介绍欠压检测电路设计 （ 图 ５） ， 并 给出带隙基准电路 （ 图 ６） 。
蓄电池的充电、电压的稳定尤为重要， 欠压、 过压保护是必不可少的， 因此通过在芯片内部集成 过压、欠压保护电路来提高电源的可靠性和安全
Ｍ ｉｃｒｏｎａｎｏｅｌｅｃｔｒｏｎｉｃ Ｔｅｃｈｎｏｌｏｇｙ／ Ｊ ｕｎｅ ２００７
３３１
微纳电子技术 ２００７ 年第 ６ 期
微电子器件与技术
Ｍｉｃｒｏ ｅ ｌｅ ｃｔ ｒｏ ｎ ｉｃ Ｄｅ ｖｉｃｅ ＆ Ｔｅ ｃｈ ｎ ｏ ｌｏ ｇ ｙ
护、价格低廉、供电可靠， 在电池的整个寿命期间 电压稳定且不需要维护等优点， 所以在各类需要不 间断供电的电子设备和便携式仪器仪表中有着广泛 的应用。采用适当的浮充电压， 在正常使用 （ 防止 过放、过充、过流） 时， 免维护铅酸蓄电池的浮充 寿命可达 １２～１６ 年， 如果浮充电压偏差 ５％则使用 寿命缩短 １ ／２。由此可见， 充电方式对这类电池的 使用寿命有着重大的影响。由于在光伏发电中， 蓄 电池无需经常维护， 因此采用正确的充电方式并采 用合理的保护方式， 能有效延长蓄电池的使用寿 命。传统的充电和保护 ＩＣ 是分立的， 占用面积大 并且外围电路复杂。目前， 市场上还没有真正的将 充电与保护功能集成于单一芯片。针对这个问题， 设计一种集蓄电池充电和保护功能于一身的 ＩＣ 是 十分必要的。
在 ２５ ℃处为最佳工作状态； 在环境温度为 ０ ℃时 充电不足； 在 ４５ ℃时可能因严重过充电缩短电池 的使用寿命 ［１］。要使得蓄电池延长工作寿命， 对 蓄电池的工作状态要有一定的了解和分析， 从而 实现对蓄电池进行保护的目的。蓄电池有四种工 作状态： 通常状态、过电流状态、过充电状态、 过放电状态。但是由于不同的过放电电流对蓄电 池的容量和寿命所产生的影响不尽相同， 所以对 蓄电池的过放电电流检测也要分别对待。当电池 处于过充电状态的时间较长， 则会严重降低电池 的容量， 缩短电池的寿命。当电池处于过放电状 态的时间超过规定时间， 则电池由于电池电压过 低可能无法再充电使用， 从而使得电池寿命降 低。
括 限 流 比 较 器 、 电 流 取 样 比 较 器 ［ ２］ 、 基 准 电 压 源 ［３］ 、欠压检测电路、电压取样电路和逻辑控制 电路。
该模块内含有独立的限流放大器和电压控制 电路， 它可以控制芯片外的驱动器， 驱动器提供 的 输 出 电 流 为 ２０～３０ ｍＡ， 可 直 接 驱 动 外 部 串 联 的调整管， 从而调整充电器的输出电压与电流。 电压和电流检测比较器检测蓄电池的充电状态， 并控制状态逻辑电路的输入信号 ［４］ 。当电池电压 或电流过低时， 充电启动比较器控制充电。电器 进入涓流充电状态， 当驱动器截止时， 该比较器 还 能 输 出 ２０ ｍＡ 左 右 ， 进 入 涓 流 充 电 电 流 。 这 样， 当电池短路或反接时， 充电器只能以小电流 充电， 避免了因充电电流过大而损坏电池。此模 块构成的充电电路充电过程分为三个充电状态： 大电流恒流充电状态、高电压过充电状态和低电
Ａｂｓｔｒ ａｃｔ： Ｆｏｒ ｔｈｅ ｃｈａｒｇｉｎｇ ａｎｄ ｐｒｏｔｅｃｔｉｎｇ ｏｆ ｔｈｅ ｓｔｏｒａｇｅ ｂａｔｔｅｒｙ ｉｎ ｐｈｏｔｏｖｏｌｔａｉｃ ｓｙｓｔｅｍ ｍａｎａｇｅｄ ｂｙ ＭＣＵ ｏｒ ｉｎｄｅｐｅｎｄｅｎｔ ｃｏｍｐｏｎｅｎｔ， ｔｈｅ ｕｓｅ ｏｆ ｉｔ ｉｓ ｒｅｓｔｒｉｃｔｅｄ ｉｎ ｓｏｍｅ ｆｉｅｌｄｓ． Ｔｈｅ ｃｈａｒｇｅｒ ａｎｄ ｐｒｏｔｅｃｔｏｒ ｏｆ ｔｈｅ ｓｔｏｒａｇｅ ｂａｔｔｅｒｙ ａｒｅ ｉｎｄｅｐｅｎｄｅｎｔ ａｔ ｐｒｅｓｅｎｔ， ａｎｄ ａｌｓｏ ｗａｓｔｉｎｇ ｌｏｔｓ ｏｆ ａｒｅａ． Ａｎ ＩＣ ｉｎｔｅｇｒａｔｅｄ ｗｉｔｈ ｔｈｅ ａｂｉｌｉｔｉｅｓ ｏｆ ｃｈａｒｇｉｎｇ ａｎｄ ｐｒｏｔｅｃｔｉｎｇ， ｗｉｔｈ ｔｈｅ ＣＳＭＣ ０．６ μｍ ｍｏｄｅｌ ｗａｓ ｉｎｔｒｏ－ ｄｕｃｅｄ． Ｔｈｅ ＩＣ ａｃｈｉｅｖｅｓ ｔｈｅ ｆｌｏａｔ－ｃｈａｒｇｉｎｇ ａｎｄ ｔｈｅ ｐｒｏｔｅｃｔｉｏｎ ｏｆ ｏｖｅｒ－ｃｈａｒｇｅ， ｏｖｅｒ－ｄｉｓｃｈａｒｇｅ， ａｎｄ ｏｖｅｒ－ｄｉｓｃｈａｒｇｅ ｃｕｒｒｅｎｔ． Ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｗａｓ ｄｏｎｅ ｂｙ ｔｈｅ ｓｐｅｃｔｒｅ ｔｏｏｌｓ ｏｆ Ｃａｄｅｎｃｅ． Ｔｈｅ ａｎａｌｙｓｉｓ， ｄｅｓｉｇｎｉｎｇ ａｎｄ ｆｒｏｎｔ－ｅｎｄｅｄ ｓｉｍｕｌａｔｉｏｎ ｍｏｓｔｌｙ ａｃｃｏｍｐｌｉｓｈｅｄ ａｎｄ ａｃｈｉｅｖｅｄ ｔｈｅ ｂａｓｉｃ ｄｅｓｉｇｎｉｎｇ ｒｅ－ ｑｕｉｒｅｍｅｎｔｓ． Ｋｅｙ ｗｏｒ ｄｓ： ＣＳＭＣ ｆｌｏａｔ－ｃｈａｒｇｉｎｇ； ｏｖｅｒ－ｃｈａｒｇｉｎｇ； ｏｖｅｒ－ｄｉｓｃｈａｒｇｉｎｇ； ｏｖｅｒ ｄｉｓｃｈａｒｇｉｎｇ ｃｕｒｒｅｎｔ
ＣＯ 和 ＤＯ 均为高电平， 这时芯片处于通常工作模 式 。 而 当 电 池 放 电 电 流 变 大 ， 会 引 起 ＶＭ 管 脚 处 的 电 压 上 升 ， 若 ＶＭ 管 脚 处 的 电 压 在 过 电 流 检 测 电压 ＶＩＯＶ 之上， 则此时电池处于过电流状态， 如果 这 种 状 态 保 持 相 应 的 过 电 流 延 时 时 间 ｔＩＯＶ， 芯 片 禁止电池放电， 这时充电控制端 ＣＯ 为高电平， 而 放电控制端 ＤＯ 为低电平， 芯片处于过电流模式， 一般为了对电池起到更加安全合理的保护， 芯片 会对电池的不同过放电电流采取不同的过放电电流 延时时间保护。一般规律是过放电电流越大， 则过 放电电流延时时间越短。当芯片的供电电压在过充 电 检 测 电 压 之 上 （ ＶＤＤ＞ＶＣＵ） 时 ， 则 电 池 处 于 过 充 电状态， 如果这种状态保持相应的过充电延时时 间 ｔＣＵ， 芯片将禁止电池充电， 此时放电控制端 ＤＯ 为高电平， 而充电控制端 ＣＯ 为低电平， 芯片处于 过充电模式。当芯片的供电电压在过放电检测电压 之下 （ ＶＤＤ＜ＶＤＬ） ， 则此时电池处于过放电状态 ， 如 果 这 种 状 态 保 持 相 应 的 过 放 电 延 时 时 间 ｔＤＬ， 芯片 将禁止电池放电， 此时充电控制端 ＣＯ 为高电平， 而 放 电 控 制 端 ＤＯ 为 低 电 平 ， 芯 片 处 于 过 放 电 模 式。
太阳能光伏控制器制作
太阳能光伏控制器设计、制作一、实验目的：1、了解太阳能光伏控制器的原理；2、了解控制器的设计过程；3、了解控制器PCB板的制作过程；4、了解控制器的焊装及调试二、实验设备计算机线路板雕刻机焊台数字万用表三、实验注意事项实验中注意严格遵照设备使用说明操作，注意安全；四、实验原理太阳能控制器是太阳能光伏系统中重要的组成部分,它在很大程度上决定了太阳能光伏系统的可靠性。
控制器的任务主要是实现太阳能对蓄电池的充电并保护光伏系统中的蓄电池。
1、 UC3906介绍UC3906作为密封铅酸蓄电池充电专用芯片，具有实现密封铅酸蓄电池最佳充电所需的全部控制和检测功能。
内含有独立的电压控制电路和限流放大器，它可以控制芯片内的驱动器。
驱动器提供的输出电流达25mA，可直接驱动外部串联调整管，从而调整充电器的输出电压和电流。
电压和电流检测比较器检测蓄电池的充电状态，并控制充电状态逻辑电路的输入信号。
图1 UC3906内部结构框图当电池电压或温度过低时，充电使能比较器控制充电器进入涓流充电状态。
当驱动器截止时，该比较器还能输出25mA涓流充电电流。
这样，当电池短路或反接时，充电器只能小电流充电，避免了因充电电流过大而损坏电池。
UC3906的一个非常重要特性就是具有精确的基准电压，其基准电压随环境温度而变，且变化规律与铅酸电池电压的温度特性完全一致。
同时，芯片只需1.7mA的输入电流就可工作，这样可以尽量减小芯片的功耗，实现对工作环境温度的准确检测，保证电池既充足电又不会严重过充电。
除此之外，芯片内部还包括一个输入欠压检测电路以对充电周期进行初始化。
这个电路还驱动一个逻辑输出，当加上输入电源后，脚7可以指示电源状态。
如图2所示，由RA、RB和RC组成的电阻分压网络用来检测充电电池的电压，通过与精确的参考电压（VREF）相比较来确定浮充电压、过充电压和涓流充电的阈值电压。
图2 双电平浮充充电器基本电路蓄电池的一个充电周期按时间可分为三种状态：大电流快速充电状态，过充电状态和浮充电状态。
何道清《太阳能光伏发电系统原理与应用技术》第5章 太阳能充、放电控制器
5.1 光伏控制器概述
（3）设备保护功能：防止太阳能电池板或电池方阵、蓄 电池极性反接的电路保护；防止负载、控制器、逆变器和 其它设备内部短路保护；防止夜间蓄电池通过太阳能电池 组件反向放电保护；防雷击引起的击穿保护。 （4）温度补偿功能（仅适用于蓄电池充满电压）：通常 蓄电池的温度补偿系数为(3～5)mV/(℃cell)。 （5）光伏发电系统的各种工作状态显示功能：主要显示 蓄电池(组)电压、负载状态、电池方阵工作状态、辅助电源 状态、环境温度状态、故障报警等。 发光二极管颜色判断：绿色，工作正常；黄色，蓄电池 电能不足；红色，蓄电池电能严重不足，自动断开负载。
8
5.2 光伏控制器的基本原理
3.铅酸蓄电池充电温度补偿 温度补偿目的：保证蓄电池被充满同时又不会发生水的 大量分解。 • 控制器具有对蓄电池充满门限电压进行自动温度补偿的 功能。 • 温度系数一般为单只电池(3～5) mV/℃ (标准条件为 25℃)，即当电解液温度（或环境温度）偏离标准条件时， 每升高1℃，蓄电池充满门限电压按照每只单体电池向下调 整3～5mV；每下降1℃，蓄电池充满门限电压按照每只单 体电池向上调整3～5mV。
第5章 光伏控制器
光伏控制器
第5章 光伏控制器
1
5.1 光伏控制器概述
5.1.1 光伏控制器的基本概念 光伏控制器是对光伏发电系统进行管理和控制的设备。 光伏控制器主要由电子元器件、仪表、继电器、开关等 组成。 基本原理：控制器通过检测蓄电池的电压或荷电状态，判 断蓄电池是否已经达到过充电点或过放电点，并根据检测结 果发出继续充、放电或终止充、放电的指令，实现；显示系统 工作状态 。
7
图5-1铅酸蓄电池充电特性曲线
5.2 光伏控制器的基本原理
基于STC89C51的便携式太阳能充电器设计
基于STC89C51的便携式太阳能充电器设计张鹏【摘要】when electronic products are used outdoors its battery capacity is limited, it can affect users' normal use, a portable multi-purpose solar charger is designed. The charger can convert solar energy into charging voltage which fits for battery of electronic products, and can adjust different voltage, with built-in battery can meet portable power supply demand when the user is in outdoors. The system uses STC89C51 microcontroller as the control core, structured by boost circuit, photoelectric conversion circuit, overcharge protection circuit, voltage regulation circuit and digital display circuit. The performance of system is tested, the results show that the system has advantages of wide output voltage range, simple structure and high reliability, with mains charging function;it can meet different load requirements charging voltage under a variety of conditions.%针对电子产品在户外使用时电池容量有限，影响用户正常使用的问题，设计了一种便携式多用太阳能充电器。
太阳能充电控制器及检测电路设计
太阳能充电控制器及检测电路设计摘要：太阳能充电控制电路采用Cuk电路完成升降压变化，从而实现了恒亚充电，利用控制功率开关管的导通与关断来实现电压的转换，调节占空比来进行输出电压的调节，并且利用MATLAB软件进行线路的仿真，将其作为电路结构设计和参数设置的重要依据。
我国土地面积广阔，具有丰富的太阳能资源，随着科学技术的发展，太阳能也得到广泛的应用，相关领域的产业化发展进程得到不断深入，在此基础上，利用太阳能的发电成本也得到有效的控制，目前已经广泛应用在各个领域中。
关键词：太阳能；充电控制器；检测电路设计引言我国进入二十一世纪以后，煤炭、石油等容量不断减少，而且由于这些资源的应用会带来严重的自然污染，不论从长远发展还是绿色发展的角度，开发新能源都非常重要，光伏技术的重点在于如何将太阳能转化为电能然后储存下来，太阳能充电器作为核心构件，其电池功率会随着天气的变化而发生变化，因此本文针对太阳能充电控制器以及检测电路设计进行分析，在太阳能电压发生变化的时候及时的调节充电电流。
一、太阳能充电控制器的整体设计方法太阳能作为环保能源，极易受到天气变化的影响，太阳能电池功率变化多端，为了得到最大的蓄电池充电功率，设计监测电路能够检测太阳能电池中的电压并且进行蓄电池充电电流的调整。
为了监测太阳能充电控制器的特点，就要设计一个太阳能电池电路，并且能够改变输出的电流，模拟天气变化对电池的功率带来的影响。
同时还要设计一个模拟蓄电池特点的电路，即便在输入过大电流的时候也能保持电压的稳定不变[1]。
目前，太阳能光伏发电系统中最常用的储能装备为铅酸蓄电池，这种电池有很长的使用年限和较宽的温度范围，近几年来在光伏发电系统中得到广泛的应用。
蓄电池组造价成本较高，一般使用寿命在5年左右，如果采用较高的设计、控制手段能够将使用年限提高到20年左右。
要保证蓄电池的工作能力，那么就要重视对蓄电池充电合理管控，一般来说，充电方式主要有浮充充电、均衡充电、循环充电等，在温度达到一定程度后，充电电压控制不佳就会产生各种问题，如果电压过高那么电流就会明显增大，那么就会出现热失控的问题，甚至会出现过充而造成损坏。
光伏发电系统蓄电池选择与容量设计准则
光伏发电系统蓄电池选择与容量设计准则光伏发电系统在实际应用中，无法避免的问题就是太阳能不稳定性和间歇性。
因此，为了能够利用光伏发电系统更加高效和稳定地发电，通常需要搭配蓄电池系统来储存多余的电能，以便在夜晚或阴天时继续供电。
蓄电池的选择与容量设计对光伏发电系统的性能和稳定性起着至关重要的作用。
下面将探讨光伏发电系统蓄电池选择与容量设计的准则。
一、蓄电池的选择1.1额定电压和容量匹配：在选择蓄电池时，首先要确保其额定电压和容量能够满足光伏发电系统的需要。
蓄电池的额定电压应该与光伏电池阵列的输出电压匹配，容量则应根据系统的负载需求和夜间供电时间来确定。
1.2循环寿命：光伏发电系统的蓄电池需要频繁的充放电循环，在选择时应考虑其循环寿命。
针对不同的应用场景，选择循环寿命较长的蓄电池可以减少更换电池的频率，提高系统的可靠性和经济性。
1.3充电效率：蓄电池的充电效率也是一个重要的选择因素。
高充电效率的蓄电池可以减少电能损耗，提高系统的整体效率。
1.4自放电率：蓄电池的自放电率决定了在长期存储过程中电能的损失情况，选择自放电率低的蓄电池可以减少能量损失。
1.5安全性和环境友好性：在选择蓄电池时，也需要考虑其安全性和环境友好性。
优质的蓄电池应具有较高的安全等级和符合环保标准。
二、蓄电池容量设计2.1容量计算：蓄电池的容量设计应考虑系统的负载需求、日照条件、夜间用电时间等因素。
一般来说，蓄电池的容量应至少能够满足系统夜间用电的需求，同时考虑多余的电能储备以应对不可预测的情况。
2.2蓄电池充放电深度：蓄电池的充放电深度是指电池在一次充电和放电过程中的电能利用比例。
过度放电会降低蓄电池的寿命，因此在设计蓄电池容量时，应考虑充放电深度，并尽量避免深度放电。
2.3平衡充放电：在设计蓄电池容量时，还应考虑平衡充放电的问题。
不同的充放电速率会影响蓄电池的性能和寿命，因此在设计时应尽量避免充放电过快或过慢。
2.4蓄电池组串联和并联：蓄电池的容量设计还需要考虑串联和并联的问题。

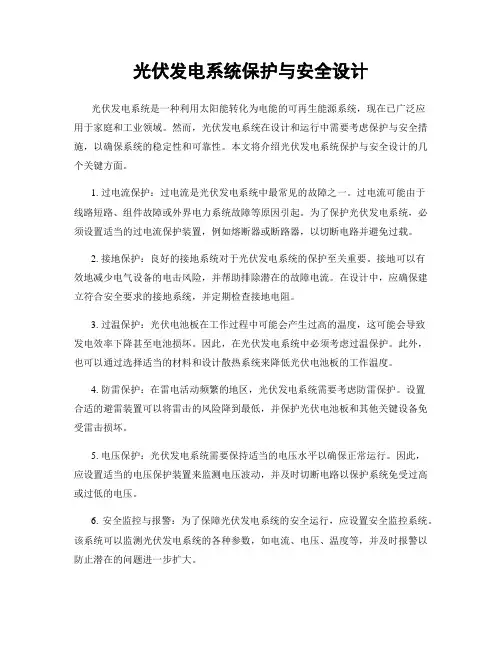

光伏发电系统保护与安全设计
