格力多联机分歧管、模块间连接组件使用的通知
格力多联机组设计安装手册
格力多联机组设计安装手册（内部资料）安装规程1、绘制规范的工程图纸............................................................................................................... １1.1熟悉多联机组的性能及其安装要求....................................................................... １1.1.1 机组外形尺寸和室内机配管尺寸....................................................................... １1.1.2 连接管管材的选择............................................................................................... ３1.1.3分歧管规格和分歧管之间连接管管径的选择.................................................... ４1.1.4连接管允许长度和落差........................................................................................ ５1.1.5 确定排水管的管路图........................................................................................... ７1.1.6 确定保温管........................................................................................................... ８1.1.7风管机的特殊要求................................................................................................ ９1.1.8追加制冷剂的计算............................................................................................ １１1.2绘制规范的工程图纸........................................................................................... １２1.2.1绘制制冷系统管路和排水管工程图................................................................ １２1.2.2 绘制制冷系统管路工程图和排水管路图....................................................... １２1.2.3绘制电源线和通讯线连接工程图.................................................................... １５2、工程安装............................................................................................................................... １８2.1 材料采购和设备检查........................................................................................ ２２2.1.1电源线的采购.................................................................................................... ２２2.1.2 电源线的规格................................................................................................. ２４2.1.3空气开关的选择................................................................................................ ２５2.1.4 制冷剂连接管的采购....................................................................................... ２５2.1.5 检查机组设备................................................................................................... ２５2.2 室内机的安装...................................................................................................... ２６2.2.1 风管式室内机的安装..................................................................................... ２６2.2.2天井式室内机的安装........................................................................................ ３４2.2.3挂壁式室内机的安装........................................................................................ ４０2.2.4落地式室内机的安装........................................................................................ ４２2.3 管道的安装.......................................................................................................... ４４2.3.1制冷剂连接管的安装........................................................................................ ４４2.3.1.1制冷剂管的焊接............................................................................................. ４５2.3.1.2喇叭管加工..................................................................................................... ４９2.3.1.3 分歧管的安装................................................................................................ ５１2.3.1.4、吹洗.............................................................................................................. ５７2.3.1.5 连接管的保压检漏...................................................................................... ５９2.3.1.6 保温.............................................................................................................. ６１2.3.2排水管的安装.................................................................................................... ６２2.3.2.1 风管式和天井式室内机排水管的安装...................................................... ６２2.3.2.2挂壁式和落地式室内机排水管的安装......................................................... ６２2.4接线....................................................................................................................... ６４2.4.1 通讯线的连接和室内机地址拨码................................................................... ６４2.4.1.1 通讯线的连接................................................................................................ ６４2.4.1.2 线控器的安装和地址拨码............................................................................ ６６2.4.2 电源线的连接................................................................................................... ６８2.5室外机的安装....................................................................................................... ６９2.5.1 室外机的基础................................................................................................... ６９2.5.2 机身的安装空间尺寸....................................................................................... ７０2.5.3 避免气流短路................................................................................................. ７２2.5.4 搬运室外机....................................................................................................... ７３2.5.5 安装室外机....................................................................................................... ７４2.6 连接上室内外机、保压检漏............................................................................ ７４2.6.1. 连接室内、外机.............................................................................................. ７４2.6.1.1 连接室外机.................................................................................................... ７５2.6.1.2 连接室内机.................................................................................................... ７６2.6.2 保压检漏（将连接管连接上室内外机后的保压检漏） ............................... ７６2.7抽真空、追加制冷剂........................................................................................... ７７2.7.1 抽真空............................................................................................................... ７８2.7.1.1抽真空目的..................................................................................................... ７８2.7.1.3 抽真空............................................................................................................ ７８2.7.2 追加制冷剂....................................................................................................... ８０2.7.3 打开室外机的大、小阀门............................................................................... ８１1、绘制规范的工程图纸绘制规范的工程图纸在安装多联机组前期准备工作中是非常重要的。
关于多联机新款分歧管和并联组件的上市指引
关于多联机新款分歧管和并联组件的上市指引各部门、各产品管理中心：多联机室内外机连接的分歧管和室外机并联组件经过优化设计，新产品已经上市可接受订单。
通过对市场安装数据的分析，得知室内外机连接的分歧管和室外机并联组件质量优劣对整个空调系统的安装质量影响很大，为此各产品中心要求经销商必须从公司订购原装分歧管和室外机并联组件。
下面对室内外机连接的分歧管和室外机并联组件作详细说明。
一、分歧管和并联组件产品说明上表选型说明解注：1.1套FQZHW-03N1由1套FQZHW-02N1和1套FQZHW-01N1A组成；如果并联数量变更，可以增加或减少FQZHW-01N1A。
2.1套FQZHW-04N1由1套FQZHW-03N1和1套FQZHW-01N1B组成；如果并联数量变更，可以增加或减少FQZHW-01N1B。
3.1套FQZHW-03由1套FQZHW-02和1套FQZHW-01A组成；如果并联数量变更，可以增加或减少FQZHW-01A。
4.1套FQZHW-04由1套FQZHW-03和1套FQZHW-01B组成；如果并联数量变更，可以增加或减少FQZHW-01B。
5.1套FQZHW-02T由2套MDV-AY01组成；1套FQZHW-03T由3套MDV-AY01组成。
6.1套FQZHW-04T由4套MDV-AY02组成。
相对原分歧管和并联组件，新分歧管和并联组件更加完善清晰，更加标准化，既防止错误选型，又不失灵活方便。
选型案例：原定V4 两台外机并联，后因某种原因需要更改为三台外机并联，但是并联组件已经选用了FQZHW-02N1，则根据原则FQZHW-03=FQZHW-02+FQZHW-01A，只需要再订购1套FQZHW-01A即可；这样就无需通过退换货即可实现更改。
二、价格产品价格将下发至各中心中型机产品经理MIP邮箱（已经在最近下发的08年中机价格表附件部分体现），请及时查收。
三、供货分歧管和V3/V4三台以内的并联组采用常规方式供货；其他并联组件采用订单式产品，20%定金到位后组织生产，生产周期12天。
各厂家多联机分歧管及管径选择标准
海尔：（奥蕴多联中央空调）1、室外机汇总管套件2、分歧管套件3、室内机配管分歧管之间管径选择表4、使用范围总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：（KX4）1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内2、室外机组合分歧管套件3、分歧管套件4、冷媒配管的选定要领4-1 主管（室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。
2）室外机容量在1010以上时，请不要将气管尺寸变大。
液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调) 1、使用范围：总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。
最大室内外机高度差：室外机在上方时70米，室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度：90米2、室外机组合分歧管套件3、分歧管套件大金：(VRVⅢ)（CMSⅡ）1、使用范围配管总长度：1000米最大实际单程配管长度：165米等效单管长度190米最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件3、分歧管套件4、配管尺寸大金：(CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差：室外机在上方时50米最大管长差：40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件3、配管尺寸约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米（室外机在上）3.室内机之间水平落差可达15米YDOH80-4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米（室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH-AYDOH-BLG分歧管＜16＜33＜71＜145＜232格力。
格力模块安装施工方案范本

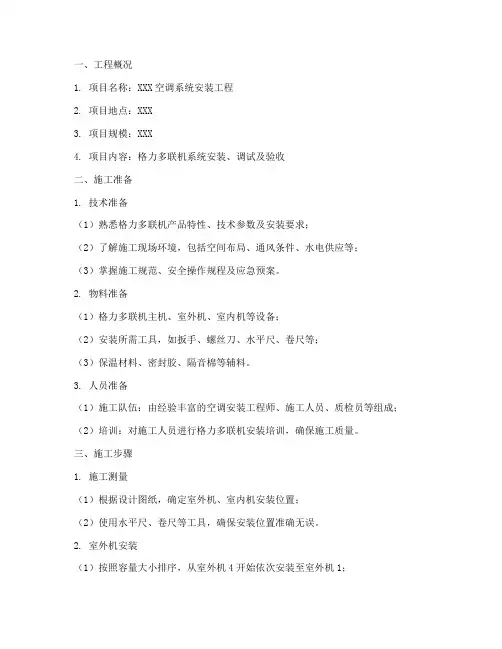

一、工程概况1. 项目名称：XXX空调系统安装工程2. 项目地点：XXX3. 项目规模：XXX4. 项目内容：格力多联机系统安装、调试及验收二、施工准备1. 技术准备（1）熟悉格力多联机产品特性、技术参数及安装要求；（2）了解施工现场环境，包括空间布局、通风条件、水电供应等；（3）掌握施工规范、安全操作规程及应急预案。
2. 物料准备（1）格力多联机主机、室外机、室内机等设备；（2）安装所需工具，如扳手、螺丝刀、水平尺、卷尺等；（3）保温材料、密封胶、隔音棉等辅料。
3. 人员准备（1）施工队伍：由经验丰富的空调安装工程师、施工人员、质检员等组成；（2）培训：对施工人员进行格力多联机安装培训，确保施工质量。
三、施工步骤1. 施工测量（1）根据设计图纸，确定室外机、室内机安装位置；（2）使用水平尺、卷尺等工具，确保安装位置准确无误。
2. 室外机安装（1）按照容量大小排序，从室外机4开始依次安装至室外机1；（2）确保室外机与室外机分歧管间的配管A”符合要求；（3）连接室外机排水管，确保排水畅通；（4）固定室外机，确保稳固可靠。
3. 室内机安装（1）根据设计图纸，确定室内机安装位置；（2）安装室内机，确保水平放置；（3）连接室内机排水管，确保排水畅通；（4）安装通风管道，确保通风良好。
4. 系统调试（1）检查系统压力、电流、温度等参数，确保正常；（2）调试制冷、制热、除湿等功能，确保系统运行稳定；（3）进行系统测试，确保无泄漏、无异常。
5. 工程验收（1）检查施工质量，确保符合设计要求；（2）进行系统性能测试，确保系统运行稳定；（3）办理工程验收手续。
四、施工注意事项1. 施工过程中，确保施工现场安全，遵守安全操作规程；2. 施工人员应熟悉格力多联机安装工艺，确保施工质量；3. 施工过程中，注意保护设备，避免损坏；4. 施工完成后，对施工现场进行清理，确保整洁。
五、施工进度安排1. 施工前期：5天2. 施工阶段：15天3. 调试阶段：5天4. 验收阶段：3天六、施工成本预算1. 设备费用：XXX元2. 材料费用：XXX元3. 人工费用：XXX元4. 其他费用：XXX元本施工方案仅供参考，具体施工过程中可根据实际情况进行调整。
格力中央空调工程调试验收规范(多联机组)
机组调试
• 3.调试准备
调试相关资料及准备工作确认
11 已经准备详细的电气，控制，管路设计图纸 22 已经记录好所有机组型号及条形码 33 已经记录制冷剂管长度和制冷剂灌注量 44 已经准备主要设备安装产品说明书及技术服务手册 55 客户及甲方验收人员是否能及时到位 66 工程施工单位是否可以提供必须的人力资源
开室内机，而是每隔5分钟依次增开1台室内机运行，直至全
开各室内机。 • 3、在系统运行无异常的情况， 30分钟后测量并记录各参数 • 4、转最小内机容量运行。 • 5、记录容量刚转换的时的各项参数， 30分钟后测量并记录
相关参数，最后保存监控软件数据，调试完毕。 • 6、在环境条件允许的前提下，在完成制冷模式的调试后可
客户服务中心 9 9
工程检查验收
二、机组安装验收
• 1、室外机组安装验收
• 1）室外机组的周边是否通风良好、回风、排风顺畅、有足 够的维修空间
• 2) 机组周围是否无强热源、电磁干扰源及其它可燃性气体 • 3) 室外机组是否安装在可靠承重的位置，是否有减震措施 • 4) 机身周围是否有排水道以排
除冷凝水 • 5) 室外机组固定是否牢固、是
GMV(L)-Pd***W/Na系列(8kw容量以下包括 直流变频H系列机型 8kw的机型除外)
交流变频H系列机型 GMV(L)-P***W/H(S)系列
一拖一风管机组
FG(R)**/A1、FG(R)**/A2系列
家用热水机组
KFRS-**/A系列
客户服务中心 31 31
便携式调试器
• 电源使用 12VDC，与 通讯使用同一 个接口。
其他机组 A1A2系列风管机、E系列风管机等
在上电情况下连接调试器，若连线接通后，调试器显示 屏仍未点亮，请立即断开，检查接口选择是否正确。
多联机安装规范
多联机安装标准〔图文〕工程前的预备：图纸设计图纸现场安装人员对工程设计人员供给的设计方案和图纸应当认真阅读，领悟设计意图，依据现场状况进展审核，然后编写可行具体的施工组织设计。
施工图的审核包括：①室内外机负荷应匹配，室内机的总额定容量配置范围应在室外机额定容量的 50%~135%之内。
照实际用户同时运转内机容量应超过外机额定的 100%则无法保证满足实际力气需求；②风管走向、气流组织是否合理；电源线配置规格、型式及把握方式应能满足机组设计要求；把握线的做法、总长度及把握方式是否满足机组设计要求。
③与装修协作。
特别提示：工程施工人员应严格依据设计施工。
假设施工上无法满足设计要求的，需修改应征得设计认可，并形成书面文件，即设计变更记录。
室内机安装：室内机的位置选择：①确保顶部挂件有足够的强度来承受机组的重量。
②排水管出水便利。
③进出口无障碍，保持空气良好循环。
④室内、外机，电源线、连接电线距电视机、收音机至少保持 1m 的距离。
这是为了防止上述家电消灭图象干扰和噪音。
检查设备完好性：多联机内机在出厂前都会充入 3.0kgf/cm2氮气做密封保护。
假设觉察里面没有气体，则机组可能存在泄露的隐患。
在工程现场，吊装机组前，确定要对室内机进展是否有气体检查，假设没有气体，则确定要对机组进展充氮气检漏。
特别提示：假设未检漏便安装机组，可能会由于运输过程中造成的设备内漏而导致系统泄漏，因此而产生的大量返工将费时费力。
螺栓定位及打孔：特别提示：机组吊装后，要求配置检修口〔至少 400 ×400mm〕，检修口预留在机组电器盒一侧，便于修理保养；检修口位置要低于机组下平面。
水平校准：在室内机组安装完毕后需要用水平仪进展整机的水平检测，使机组前后水平放置。
特别提示：保证室内机水平，既可以减小由于电机运转产生的噪音，也可以避开冷凝水从接水盘外溢。
室内机保护：〔成品保护〕室内机吊装完后包裹保护，主要是为了避开：①灰尘进入设备，导致早期运行时粉尘从出风口吹出；②灰尘影响风机电机的润滑效果；③装修产生的腐蚀性气体腐蚀机组内部元器件。
最新格力中央空调配管管径标准
最新格力中央空调配管管径标准最新格力中央空调配管管径标准-格力变频多联机铜管管径对照表人们都知道中央空调多联机系统，要严格根据其内外机及其每个分支的冷量来匹配冷媒管管径及分歧管的大小，但很多人在施工中却不在意思，根据经验来选配，以至于导致空调在运行中发生一些不可预测的故障，维修起来更是大费周折，得不偿失。
下面小编就给你介绍一下格力中央空调官方的配管径标准。
格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（独立模块）空调室外机型号气管配管管径(mm) 液管配管管径(mm)GMV一250W/A Φ19.05Φ9.52GMV一300W/A Φ22.2Φ9.52GMV一350W/A Φ25.4Φ12.7GMV一400W/A Φ25.4Φ12.7GMV一450W/A Φ28.6Φ12.7GMV一504W/A Φ28.6Φ15.9GMV一560W/A Φ28.6Φ15.9GMV一615W/A Φ28.6Φ15.9GMV一785W/A Φ31.8Φ19.05GMV一900W/A Φ31.8Φ19.05格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（基础模块）基础模块气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B Φ19.05Φ9.52GMV-252WM/B Φ19.05Φ9.52GMV-280WM/B Φ22.2Φ9.52GMV-335WM/B Φ25.4Φ12.7GMV-400WM/B(B1) Φ25.4 Φ12.7GMV-450WM/B(B1) Φ28.6 Φ12.7GMV-504WM/B Φ28.6Φ15.9GMV-560WM/B Φ28.6Φ15.9GMV-615WM/B Φ28.6Φ15.9格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（组合模块）室外模块总额定容量(多模块) 气管配管管径(mm) 液管配管管径(mm) GMV-680WM/B Φ28.6Φ15.9GMV-730WM/B Φ31.8Φ19.05GMV-785WM/B Φ31.8Φ19.05GMV-850WM/B Φ31.8Φ19.05GMV-900WM/B Φ31.8Φ19.05GMV-960WM/B Φ31.8Φ19.05GMV-10lOWM/B Φ38.1Φ19.05GMV-1065WM/B Φ38.1Φ19.05GMV-1130WM/B Φ38.1Φ19.05GMV-1180WM/B Φ38.1Φ19.05GMV-1235WM/B Φ38.1Φ19.05GMV-1300WM/B Φ38.1Φ19.05GMV-1350WM/B Φ38.1Φ19.05GMV-1410WM/B Φ41.3Φ19.05GMV-1460WM/B Φ41.3Φ19.05GMV-1515WM/B Φ41.3Φ19.05GMV-1580WM/B Φ41.3Φ19.05GMV-1630WM/B Φ41.3Φ19.05GMV-1685WM/B Φ41.3Φ19.05GMV-1750WM/B Φ41.3Φ19.05GMV-1800WM/B Φ41.3Φ19.05GMV-1854WM/B Φ41.3Φ19.05GMV-1908WM/B Φ44.5Φ22.2GMV-1962WM/B Φ44.5Φ22.2GMV-2016WM/B Φ44.5Φ22.2GMV-2072WM/B Φ44.5Φ22.2GMV-2128WM/B Φ44.5Φ22.2GMV-2184WM/B Φ44.5Φ22.2GMV-2240WM/B Φ44.5Φ22.2GMV-2295WM/B Φ44.5Φ22.2GMV-2350WM/B Φ44.5Φ22.2GMV-2405WM/B Φ44.5Φ22.2GMV-2460WM/B Φ44.5Φ22.2格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（独立模块）外机型号气管配管管径(mm) 液管配管管径(mm)GMV一250W/A 无需加大管径无需加大管径GMV一300W/A 无需加大管径Φ12.7GMV一350W/A Φ28.6Φ15.9GMV一400W/A Φ31.8Φ15.9GMV一450W/A Φ31.8Φ15.9GMV一504W/A Φ31.8Φ19.05GMV一560W/A Φ31.8Φ19.05GMV一615W/A Φ31.8Φ19.05GMV一785W/A Φ38.1Φ22.2GMV一900W/A Φ38.1Φ22.2格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（基础模块）室外机型号气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B 无需加大管径无需加大管径GMV-252WM/B 无需加大管径无需加大管径GMV-280WM/B 无需加大管径Φ12.7GMV-335WM/B Φ28.6Φ15.9GMV-400WM/B(B1) Φ28.7Φ15.9GMV-450WM/B(B1) Φ31.8 Φ15.9GMV-504WM/B Φ31.9 Φ19.05GMV-560WM/B Φ31.10 Φ19.05GMV-615WM/B Φ31.11 Φ19.05格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（组合模块）室外机型号气管配管管径(mm) 液管配管管径(mm)GMV-680WM/B Φ31.12 Φ19.05GMV-730WM/B Φ38.1Φ22.2GMV-785WM/B Φ38.1Φ22.2GMV-850WM/B Φ38.1Φ22.2GMV-900WM/B Φ38.1Φ22.2GMV-960WM/B Φ38.1Φ22.2GMV-1010WM/B Φ41.3Φ22.2GMV-1065WM/B Φ41.3Φ22.2GMV-1130WM/B Φ41.3Φ22.2GMV-1180WM/B Φ41.3Φ22.2GMV-1235WM/B Φ41.3Φ22.2GMV-1300WM/B Φ41.3Φ22.2GMV-1350WM/B Φ41.3Φ22.2GMV-1410WM/B Φ44.5Φ22.3GMV-1460WM/B Φ44.4Φ22.4GMV-1515WM/B Φ44.3Φ22.5GMV-1580WM/B Φ44.2Φ22.6GMV-1630WM/B Φ44.0Φ22.7GMV-1685WM/B Φ44.2Φ22.8GMV-1750WM/B Φ44.3Φ22.9GMV-1800WM/B Φ44.4Φ22.10GMV-1854WM/B Φ44.5Φ22.11GMV-1908WM/B Φ51.4Φ25.4GMV-1962WM/B Φ51.4Φ25.4GMV-2016WM/B Φ51.4Φ25.4GMV-2072WM/B Φ51.4Φ25.4GMV-2128WM/B Φ51.4Φ25.4GMV-2184WM/B Φ51.4Φ25.4GMV-2240WM/B Φ51.4Φ25.4GMV-2295WM/B Φ51.4Φ25.4GMV-2350WM/B Φ51.4Φ25.4GMV-2405WM/B Φ51.4Φ25.4GMV-2460WM/B Φ51.4Φ25.4格力中央空调配管管径标准--模块与室外机分歧管之间的管径对照表基础模块气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B Φ19.05Φ9.52GMV-252WM/B Φ19.05Φ9.52GMV-280WM/B Φ22.2Φ9.52GMV-335WM/B Φ25.4Φ12.7GMV-400WM/B(B1) Φ25.4 Φ12.7GMV-450WM/B(B1) Φ28.6 Φ12.7GMV-504WM/B Φ28.6Φ15.9GMV-560WM/B Φ28.6Φ15.9GMV-615WM/B Φ28.6Φ15.9格力中央空调配管管径标准--模块分歧管间连接管径对照表上游模块额定总容量Q(KW) 气管配管管径(mm) 液管配管管径(mm) 22.4≥QΦ9.05Φ9.5228.0≥Q>22.4Φ22.2Φ9.5240.0≥Q>28.0Φ25.4Φ12.745.0≥Q>40.0Φ28.6Φ12.768.0≥Q>45.0Φ28.6Φ15.996.0≥Q>68.OΦ31.8Φ19.05Φ135.0≥Q>96.0Φ38.1Φ19.05Φ186.0≥Q>135.0Φ41.3Φ19.05Q>186.0 Φ44.5Φ22.2格力中央空调配管管径标准--室内分歧管间的配管尺寸表下游室内机合计额定总容量x(kw) 气管配管管径(mm)液管配管管径(mm)X≤5.6Φ12.7Φ6.355.6<x≤14.2< td=""> Φ15.9Φ9.5214.2<x≤22.4< td=""> Φ19.05Φ9.5222.4<x≤28.o< td=""> Φ22.2Φ9.5228.O<x≤40.o< td=""> Φ25.4Φ12.740.0<x≤45.o< td=""> Φ28.6Φ12.745.O<x≤68.0< td=""> Φ28.6Φ15.968.0<x≤96.0< td=""> Φ31.8Φ19.0596.O<x≤135.0< td=""> Φ38.1Φ19.05135.0<x < td=""> Φ44.5Φ22.2格力中央空调配管管径标准--室内分歧管至室内机间的配管尺寸室内机额定容量气管配管管径(mm) 液管配管管径(mm) C≤2.8Φ9.52Φ6.352.8<c≤5.0< td=""> Φ12.7Φ6.355.0<c≤14.o< td=""> Φ15.9Φ9.5214.0<c≤16.0< td=""> Φ19.05Φ9.5216.O<c≤28.0< td=""> Φ22.2Φ9.52。
各厂家多联机分歧管及管径选择标准
海尔：（奥蕴多联中央空调）1、室外机汇总管套件2、分歧管套件3、室内机配管分歧管之间管径选择表4、使用范围总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：（KX4）1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内2、室外机组合分歧管套件3、分歧管套件4、冷媒配管的选定要领4-1 主管（室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。
2）室外机容量在1010以上时，请不要将气管尺寸变大。
液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调) 1、使用范围：总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。
最大室内外机高度差：室外机在上方时70米，室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度：90米2、室外机组合分歧管套件3、分歧管套件大金：(VRVⅢ)（CMSⅡ）1、使用范围配管总长度：1000米最大实际单程配管长度：165米等效单管长度190米最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件3、分歧管套件4、配管尺寸大金：(CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差：室外机在上方时50米最大管长差：40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件3、配管尺寸约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米（室外机在上）3.室内机之间水平落差可达15米YDOH80-4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米（室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH-AYDOH-BLG分歧管＜16＜33＜71＜145＜232格力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于规范多联机分歧管、模块间连接组件使用的通知
【编号：（0712）JSTZ-14-10】
各销售公司：
为简便工程选用和定购多联机分歧管、模块间连接组件，我司将此类配件进行了改进，新的分歧管和模块间连接组件按照以下规定选用：
分歧管的选用：
R22多联机组Y型分歧管选型：
R410A多联机组Y型分歧管选型：
模块间连接组件的选用：
R22系列：
R410a系列：
原有老型号分歧管FQ01、FQ01Na、FQ02Na、FQ03Na、FQ04Na不再生产，其库存产品可以按照原选用原则（具体可查看2007版《格力中央空调设计选型手册》（上册））继续使用，请各地优先销售库存分歧管！
珠海格力电器股份有限公司
商用空调经营部
2007-12-14
__________________________________________________ __________发：各商用空调负责人。
