三极管基本认识教案
三极管及放大电路基础教案
三极管及放大电路基础教案章节一：三极管概述教学目标：1. 了解三极管的定义、结构和工作原理。
2. 掌握三极管的类型和符号。
教学内容：1. 三极管的定义：三极管是一种半导体器件，具有放大电信号的功能。
2. 三极管的结构：三极管由发射极、基极和集电极组成。
3. 三极管的工作原理：通过基极控制发射极和集电极之间的电流。
4. 三极管的类型：NPN型和PNP型。
5. 三极管的符号：NPN型三极管符号为“N”，PNP型三极管符号为“P”。
教学活动：1. 讲解三极管的定义、结构和工作原理。
2. 展示三极管的实物图和符号图。
3. 引导学生通过实验观察三极管的工作状态。
章节二：放大电路基础教学目标：1. 了解放大电路的定义和作用。
2. 掌握放大电路的基本组成和原理。
教学内容：1. 放大电路的定义：放大电路是一种通过反馈作用放大电信号的电路。
2. 放大电路的作用：放大微弱的信号，使其具有足够的功率驱动负载。
3. 放大电路的基本组成：电源、三极管、输入电阻、输出电阻和反馈电阻。
4. 放大电路的原理：通过三极管的放大作用，实现电信号的放大。
教学活动：1. 讲解放大电路的定义、作用和基本组成。
2. 展示放大电路的原理图和实际电路图。
3. 引导学生通过实验观察放大电路的工作状态。
章节三：三极管的放大特性教学目标：1. 了解三极管的放大特性。
2. 掌握三极管的放大原理。
教学内容：1. 三极管的放大特性：三极管的放大能力与基极电流、集电极电流和发射极电流之间的关系。
2. 三极管的放大原理：通过基极电流的控制，实现发射极和集电极之间电流的放大。
教学活动：1. 讲解三极管的放大特性和放大原理。
2. 分析三极管放大电路的输入和输出特性曲线。
3. 引导学生通过实验观察三极管的放大特性。
章节四：三极管放大电路的设计与应用教学目标：1. 了解三极管放大电路的设计方法。
2. 掌握三极管放大电路的应用。
教学内容：1. 三极管放大电路的设计方法：根据输入和输出信号的要求，选择合适的三极管、电阻等元件，设计合适的电路。
三极管教案
一、教案基本信息教案名称：三极管教案课时安排：45分钟教学目标：1. 让学生了解三极管的基本概念、结构和原理。
2. 让学生掌握三极管的放大特性及其应用。
3. 培养学生动手实验和观察能力，提高学生对电子元件的认识。
教学准备：1. 教室环境布置，准备教学PPT。
2. 准备三极管实物、电路图、实验器材等。
教学过程：一、导入（5分钟）1. 教师通过PPT展示三极管图片，引导学生思考：你们对三极管有什么了解？二、知识讲解（15分钟）1. 教师讲解三极管的结构和原理，通过PPT展示电路图，让学生理解三极管的工作原理。
2. 教师讲解三极管的放大特性，包括电流放大作用和电压放大作用。
3. 教师通过实际操作，演示三极管的放大特性实验，让学生观察并理解放大过程。
三、动手实验（15分钟）1. 教师发放实验器材，指导学生进行三极管放大特性实验。
2. 学生按照实验步骤进行操作，观察实验现象，并记录实验数据。
3. 教师巡回指导，解答学生疑问，确保实验顺利进行。
2. 教师提出问题，引导学生思考三极管在实际应用中的作用，如放大信号、开关控制等。
3. 学生分享自己的思考，教师给予评价和指导。
五、课后作业（5分钟）2. 学生领取作业，认真完成，为下次上课做好准备。
教学反思：本节课通过讲解和实验相结合的方式，让学生了解三极管的基本概念、结构和原理，掌握三极管的放大特性及其应用。
在教学过程中，教师要注意观察学生的反应，及时解答学生疑问，确保教学效果。
通过课后作业的布置，让学生巩固所学知识，提高实际操作能力。
六、教案内容拓展教学内容：1. 介绍三极管的种类和命名规则。
2. 讲解三极管的工作区域及其特性曲线。
3. 探讨三极管在电路中的应用案例。
教学过程：六、知识拓展（10分钟）1. 教师讲解三极管的种类，包括NPN型和PNP型三极管，并介绍它们的命名规则。
2. 教师通过PPT展示三极管的特性曲线，讲解其工作区域，包括放大区、饱和区和截止区。
2024版三极管及基本放大电路教案
04
培养实验操作能力、电 路分析能力和创新思维 能力。
教学内容概述
三极管的基本结构、分类及符号；
01
三极管的电流放大原理及特性曲 线；
02
基本放大电路的组成及工作原理；
03
基本放大电路的静态工作点分析；
04
基本放大电路的动态参数分析；
05
放大电路的频率响应及稳定性分 析。
06
教学方法与手段
01
02
可能是由于电源噪声、电磁干扰或元件热噪 声等原因引起的，应采取相应的措施进行抑 制，如加装电源滤波器、屏蔽罩等。
06
实际应用举例与拓展
音频功率放大器设计举例
01
02
03
设计要求
介绍音频功率放大器的设 计要求和性能指标，如输 出功率、频率响应、失真 度等。
电路设计
详细讲解音频功率放大器 的电路设计，包括电路原 理图、元器件选择、偏置 电路、负反馈电路等。
共集电极和共基极放大电路原理
• 特点：电压放大倍数接近1，输入电阻高， 输出电阻低，具有较强的带负载能力。
共集电极和共基极放大电路原理
电路组成
信号从三极管的发射极输入，从集电极输出，基极为公共端。
工作原理
当输入信号为正半周时，发射极电流增加，集电极电流随之增加， 集电极电位降低，输出信号为负半周；反之亦然。
偏置电路
03
为了使三极管正常工作在放大状态，需要设置合适的偏置电路，
提供稳定的基极电流。
三极管主要参数及特性曲线
主要参数
三极管的主要参数包括电流放大系数、极间反向电流、极限参 数等，这些参数反映了三极管的性能和工作范围。
特性曲线
三极管的特性曲线包括输入特性曲线和输出特性曲线，分别表 示基极电流与发射极-基极电压之间的关系以及集电极电流与集 电极-发射极电压之间的关系。特性曲线可以反映三极管的工作 状态和性能。
三极管教案
注意事项1
在测量过程中，应注意防止万用表档位 选择不当或测量方法不正确导致的误判 。
注意事项2
在更换三极管时，应注意焊接质量和极 性方向，避免造成二次故障。
07
三极管实验与课程设计指 导
实验目的和要求
掌握三极管的基本工作原理和特性 了解三极管在电子电路中的应用
学会使用三极管进行基本放大电路的设 计和搭建
振荡器和调制器在通信系统中的应用
01
在调频、调相等调制方式中 ，作为载波信号源。
02
调制器在通信系统中的应用
03
在发射机中，将待传输的低 频信号调制到高频载波上，
以便进行远距离传输。
振荡器和调制器在通信系统中的应用
01
02
在接收机中，对已调制的信号进行解调，还原出原始的低频信号。
在数字通信系统中，实现数字信号的模拟传输，如QAM（ Quadrature Amplitude Modulation）等调制方式的应用。
非门电路
将输入信号加在三极管的基极上，集电极作为输出端。当输入信号为高电平时，三极管截止，输出端为 低电平；当输入信号为低电平时，三极管饱和导通，输出端为高电平。
05
三极管振荡器与调制器设 计
ห้องสมุดไป่ตู้荡器工作原理及类型
工作原理
振荡器是一种能够产生周期性信号的电子电路。在三极管振 荡器中，三极管通过正反馈回路将输出信号的一部分反馈到 输入端，使得电路在特定频率下产生自激振荡。
与门电路
将两个输入信号分别加在两个三极管的基极上，两个三极管的集电极连接在一起作为输出端。只有当两个输入信号都 为高电平时，输出端才为高电平；否则输出端为低电平。
或门电路
将两个输入信号分别加在两个三极管的基极上，两个三极管的发射极连接在一起作为输出端。只要有一个输入信号为 高电平，输出端就为高电平；只有当两个输入信号都为低电平时，输出端才为低电平。
三极管基本认识教案
在前面讲结构特点时提到晶体管的结构特点保证了它的电流放大作用下面我们来分析晶体管的放大作用
三、电流放大作用
1、内部条件：
2、外部条件：
请同学们用三分钟看书29页晶体管放大作用这一小节及图1.3.3
基本共射放大电路
讲授法
板书作图
讲授并在图中画出
板书作图
请学生回答
讲授法
板书作图
教学过程
教学内容
教学方法
以例题熟悉晶体管电流放大的条件
好了请同学们看黑板
对图进行分析：接入基极、发射极的回路称为输入回路，接入集电极、发射极的回路称为输出回路
同学们你们看出两个回路有什么共同点吗？
新课内容：
第一章常见半导体器件
§1-3晶体三极管
一、定义
晶体三极管种有两种不同极性电荷的载流子参与导电，故称为双极性三极管又称半导体三极管，简称晶体管
二、晶体管分类、结构和符号
1、分类
请同学们看书28页图1.3.1几种常见的晶体管外形
晶体管有多种分类方法
按内部结构分：有NPN型和PNP型管；
按工作频率分：有低频和高频管；
按功率分：有小功率、中功率管和大功率管；
按用途分：有普通管和开关管；
按半导体材料分：有锗管和硅管等等。
本节我们将主要以NPN型为例来讲解晶体管的结构以及它的电流放大作用的放大条件
2、结构
首先我们来看晶体管的结构请同学们看书29页图1.3.3（a）图
提问、讲授
讲授法
板书作图
教学过程
三极管教学设计
三极管教学设计一、教学内容本节课的教学内容来自于教材第三章《电子元件》的第五节《三极管》。
本节内容主要介绍三极管的结构、分类、导通与截止条件以及三极管的特性曲线。
具体内容包括：1. 三极管的结构及分类：npn型三极管和pnp型三极管的结构特点及区别。
2. 导通与截止条件：三极管的发射极、基极和集电极的导通与截止条件。
3. 特性曲线：三极管的放大作用及特性曲线。
二、教学目标1. 了解三极管的结构及分类，能够区分npn型和pnp型三极管。
2. 掌握三极管的导通与截止条件，能够判断三极管的工作状态。
3. 理解三极管的放大作用及特性曲线，能够分析三极管的性能。
三、教学难点与重点1. 教学难点：三极管的导通与截止条件的理解，特性曲线的分析。
2. 教学重点：三极管的结构及分类，放大作用的理解。
四、教具与学具准备1. 教具：多媒体教学设备，三极管实物，示波器。
2. 学具：笔记本电脑，电路仿真软件，实验器材。
五、教学过程1. 实践情景引入：通过示波器演示三极管放大信号的过程，引导学生思考三极管的作用。
2. 知识点讲解：讲解三极管的结构及分类，发射极、基极和集电极的导通与截止条件，放大作用及特性曲线。
3. 例题讲解：通过电路仿真软件，分析三极管在不同工作状态下的性能。
4. 随堂练习：学生分组实验，观察三极管的特性曲线，分析三极管的性能。
六、板书设计板书设计如下：三极管结构：发射极、基极、集电极分类：npn型、pnp型导通与截止条件：1. npn型：发射极>基极>集电极2. pnp型：发射极<基极<集电极放大作用：1. 输入信号：基极电流2. 输出信号：集电极电流特性曲线：1. 输入特性曲线2. 输出特性曲线3. 转移特性曲线七、作业设计1. 请画出npn型和pnp型三极管的结构示意图，并标注各极名称。
2. 根据给定的电路图，分析三极管的工作状态，并判断是导通还是截止。
3. 请根据实验数据，绘制三极管的特性曲线，并分析三极管的性能。
2024版三极管基本认识(教案)
辅助资源
多媒体课件、实验指导书、 网络资源等。
6
02
三极管基本概念与原理
2024/1/24
7
三极管定义及结构
2024/1/24
三极管定义
三极管是一种半导体器件，具有三 个电极，分别为基极（B）、集电 极（C）和发射极（E），可实现电 流的放大和控制。
结构特点
三极管由两个PN结组成，分为 NPN型和PNP型两种类型。NPN 型三极管的基区是P型半导体，两 侧是两个N型半导体。PNP型三极 管则相反。
三极管基本认识(教案)
2024/1/24
1
目录
2024/1/24
• 课程介绍与目标 • 三极管基本概念与原理 • 三极管类型与特点 • 三极管基本电路分析 • 三极管应用实例分析 • 实验操作与技能培养 • 课程总结与拓展延伸
2
01
课程介绍与目标
2024/1/24
3
课程背景及意义
电子技术发展迅速，三极管作为电子器件的基础元件，广泛应用于各种电子设备中。
17
共集电极放大电路
电路组成
三极管、输入电阻、输出电阻、 电源等。
工作原理
输入信号加在基极与集电极之间， 输出信号从发射极取出。 2024/1/24
放大倍数
与共射极电路相比，放大倍数最 小。
频率特性
适用于宽频带信号放大。
18
05
三极管应用实例分析
2024/1/24
19
在模拟电路中应用
1 2
放大电路 三极管可以作为放大电路的核心元件，通过控制 基极电流实现对集电极电流的放大，从而实现对 输入信号的放大。
2024/1/24
三极管的伏安特性
三极管及放大电路基础教案
一、教学目标：1. 让学生了解三极管的结构、种类和功能。
2. 让学生掌握三极管的导通和截止条件。
3. 让学生了解放大电路的原理和应用。
4. 让学生能够分析判断放大电路的工作状态。
二、教学内容：1. 三极管的结构和种类教学要点：三极管由发射极、基极和集电极组成，分为NPN型和PNP型。
2. 三极管的导通和截止条件教学要点：三极管导通需要基极-发射极电压大于一定值，集电极-发射极电压小于一定值；截止则相反。
3. 放大电路的原理教学要点：放大电路利用三极管的放大作用，将输入信号放大后输出。
4. 放大电路的应用教学要点：放大电路广泛应用于电子设备中，如音频放大、信号放大等。
5. 放大电路的工作状态分析教学要点：分析判断放大电路的工作状态，包括静态工作点和动态工作状态。
三、教学方法：1. 采用讲授法，讲解三极管及放大电路的基本概念、原理和应用。
2. 利用多媒体课件，展示三极管及放大电路的实物图片和电路图，增强学生的直观认识。
3. 进行实验演示，让学生亲自动手操作，观察放大电路的工作状态。
4. 案例分析，分析实际应用中的放大电路，提高学生的应用能力。
四、教学准备：1. 教学课件和教案。
2. 三极管实物和放大电路演示电路。
3. 实验器材和工具。
五、教学评价：1. 课堂问答：检查学生对三极管及放大电路的基本概念、原理和应用的理解。
2. 实验报告：评估学生在实验中的操作技能和分析判断能力。
3. 课后作业：巩固学生对三极管及放大电路的知识点掌握。
4. 期末考试：全面考核学生对三极管及放大电路的学习效果。
六、教学内容：6. 放大电路的类型教学要点：放大电路分为三种类型：共发射极放大电路、共基极放大电路、共集电极放大电路；其中共发射极放大电路应用最广泛。
7. 放大电路的静态工作点教学要点：静态工作点是指放大电路中的三极管在直流工作状态下，各极的电位处于一种稳定的状态，对于放大电路的性能有很大影响。
8. 放大电路的动态分析教学要点：动态分析是指在输入信号的作用下，放大电路中三极管的工作状态和工作参数的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、二极管的结构及导电特性
①上节课我们主要讲了二极管的哪些特性？
答：单向导电性和伏安特性。
2、PN结
①二极管是由几个PN结构成的？那么大家可不可以大胆的假设一下三极管呢？
答：二极管由1个PN结封装形成。2个。
新课引入：
有时我们需要较大电流或电压，而目前又没有理想的电流和电压，同时也要考虑一些器件的安全，同学们想想我们怎样才能获得我们需要的较大电流或电压呢？这时我们可以利用三极管来使用，今天我们先来了解一些有关三极管的知识。
知识扩展：
提问：
1、晶体三极管只能有三个引脚吗？
答：一般的晶体三极管只有三个引脚的，但一些金属封装的大功率晶体三极管只有二个引脚，分别为b、e极，c极为金属外壳。还有一些高频三极管有四个引脚，其中一个引脚和金属外壳相连，接电路板地端，有屏蔽高频电磁场干扰的作用。
2、有三个引脚的电子器件就是晶体三极管吗？
新课内容：
第一章常见半导体器件
§1-3晶体三极管
一、定义
晶体三极管种有两种不同极性电荷的载流子参与导电，故称为双极性三极管又称半导体三极管，简称晶体管
二、晶体管分类、结构和符号
1、分类
请同学们看书28页图1.3.1几种常见的晶体管外形
晶体管有多种分类方法
按内部结构分：有NPN型和PNP型管；
按工作频率分：有低频和高频管；

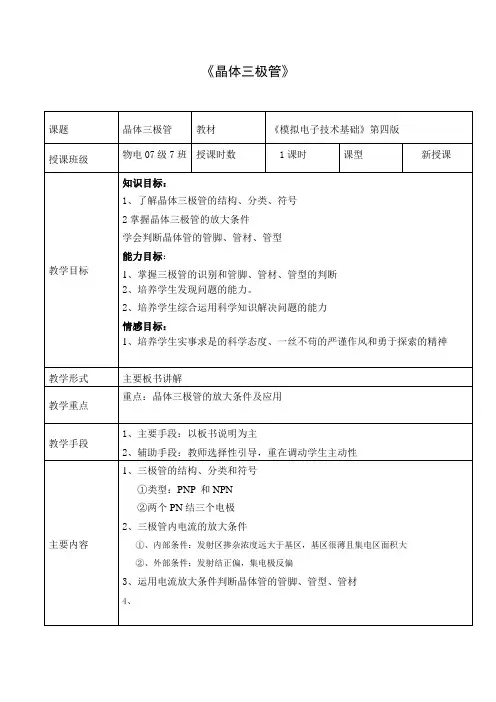

《晶体三极管》
课题
晶体三极管
教材
《模拟电子技术基础》第四版
授课班级
物电07级7班
授课时数
1课时
课型
新授课
教学目标
知识目标：
1、了解晶体三极管的结构、分类、符号
2掌握晶体三极管的放大条件
学会判断晶体管的管脚、管材、管型
能力目标：
1、掌握三极管的识别和管脚、管材、管型的判断
2、培养学生发现问题的能力。
2、培养学生综合运用科学知识解决问题的能力
从结构图中我们可以知道晶体管分为三个区：发射区、基区、集电区。引出了三个极：发射极（e）、基极(b)、集电极(c)
分析结构特点：
结构示意图：
晶体管有两个PN节：发射结、集电结
3、符号
NPN型PNP型
从这两个图中同学们看出了它们之间的差别了吗？
箭头表示电流方向
对于NPN型晶体管来说发射区掺杂浓度高，基区掺杂浓度低。因此发射区的多子（自由电子）从浓度高的流向浓度低的地方从而形成电流，电流方向和自由电子运动方向相反即由基极流向发射极
①、内部条件：发射区掺杂浓度远大于基区，基区很薄且集电区面积大
②、外部条件：发射结正偏，集电极反偏
3、运用电流放大条件判断晶体管的管脚、管型、管材
4、
教学过程
教学内容
教学方法
●教师通过对PN结以及二极管的复习，让学生对知识有一定的熟知
●通过生活中的引入三极管概念让学生重视本节内容的学习
●以板书为例讲解晶体管的结构、符号
对于PNP型晶体管来说发射区掺杂浓度高，基区掺杂浓度低。由于发射区为P型半导体所以流向基极的是多子（空穴）空穴带正电所以电流方向和空穴流动的方向相同即从发射极流向基极
在前面讲结构特点时提到晶体管的结构特点保证了它的电流放大作用下面我们来分析晶体管的放大作用
三、电流放大作用
1、内部条件：
2、外部条件：
按功率分：有小功率、中功率管和大功率管；
按用途分：有普通管和开关管；
按半导体材料分：有锗管和硅管等等。
本节我们将主要以NPN型为例来讲解晶体管的结构以及它的电流放大作用的放大条件
2、结构
首先我们来看晶体管的结构请同学们看书29页图1.3.3（a）图
提问、讲授
讲授法
板书作图
教学过程
教学内容
教学方法
●以板书讲解电流放大作用的条件
请同学们用三分钟看书29页晶体管放大作用这一小节及图1.3.3
基本共射放大电路
讲授法
板书作图
讲授并在图中画出
板书作图
请学生回答
讲授法
板书作图
教学过程
教学内容
教学方法
以例对图进行分析：接入基极、发射极的回路称为输入回路，接入集电极、发射极的回路称为输出回路
同学们你们看出两个回路有什么共同点吗？
答：不一定的，比如双向二极管、可控硅、三端稳压集成等。
讲授法
板书设计
一、三极管的结构、分类和符号
1、结构、结构示意图
2、符号
二、三极管放大作用
1、基本共射放大电路
2、NPN、PNP型的处于放大状态下的电位关系
3、例题
教学反思
情感目标：
1、培养学生实事求是的科学态度、一丝不苟的严谨作风和勇于探索的精神
教学形式
主要板书讲解
教学重点
重点：晶体三极管的放大条件及应用
教学手段
1、主要手段：以板书说明为主
2、辅助手段：教师选择性引导，重在调动学生主动性
主要内容
1、三极管的结构、分类和符号
①类型：PNP和NPN
②两个PN结三个电极
2、三极管内电流的放大条件
NPN型：
发射结正偏：VB>VE :集电结反偏：VC>VB
即VC>VB>VE
PNP型：
发射结正偏：VB<VE集电结反偏: VC<VB
即VC<VB<VE
前面我们学习了硅管和锗管的导通电压那么它们的导通电压时多少呢？
硅管：Vbe=0.7V锗管：Vbe=0.2V
根据这几个知识点我们可以判断三极管的管脚、管材、管型
下面我们通过例题来熟悉NPN、PNP型晶体管的电位关系
例：判断处于放大状态下三极管的管型、管脚以及管材
（1）V1=3.5V V2=2.8V V3=12V
（2）V1=6V V2=11.8V V3=12V
请学生回答
讲授法
请同学回答
讲授法
教学过程
教学内容
教学方法
●新课进行完毕，教师提问检验一下学生对知识的掌握程度，延伸一下知识体系
由于两个回路共用了发射极所以我们称它为基本共射放大电路
分析输入回路：输入回路连入的是晶体管的发射结，发射结的P型半导体电源VBB正极相连，N型半导体与负极相连。所以发射结正偏
同理分析输出回路可知集电结反偏
根据以上分析我们可以得出电流放大作用的外部条件：发射结正偏，集电结反偏
从外部条件我们可以得出NPN、PNP型的处于放大状态下的电位关系
