GPS测绘仪使用说明书
GPS测绘仪的基本操作与校准方法
GPS测绘仪的基本操作与校准方法在现代社会，GPS（全球定位系统）测绘仪已成为测绘行业不可或缺的工具。
它的高精度定位功能和便于操作的特点，使其在土地测量、地理信息系统（GIS）和导航等领域得到广泛应用。
本文将介绍GPS测绘仪的基本操作和校准方法。
一、GPS测绘仪的基本操作1. 打开和关闭测绘仪大多数GPS测绘仪都具有一个开关按钮，按下开关按钮即可打开或关闭仪器。
在打开后，我们可以看到测绘仪的显示屏上会显示一些基本信息，如卫星信号接收情况、坐标信息等。
2. 获取卫星信号在使用GPS测绘仪进行测量之前，首先需要获取足够的卫星信号来进行定位。
通常，测绘仪会显示当前接收到的卫星数量和质量指标，例如信噪比（Signal-to-Noise Ratio，简称SNR）。
一般而言，接收到的卫星越多，信号质量越好，定位精度也就越高。
3. 设置测量参数在进行测量前，我们需要设置一些参数，如坐标系、纪录间隔等。
坐标系通常有多种选择，如WGS84（全球坐标系统）和UTM（通用横轴墨卡托投影），根据实际需要选择相应的坐标系。
纪录间隔一般用于规定测量数据的采样频率，较短的纪录间隔会产生更多的数据点，从而提高测量精度，但也会增加数据处理的复杂性。
4. 开始测量完成参数设置后，即可开始实际测量。
我们可以按下测量按钮，测绘仪会自动记录位置信息，并根据预设的纪录间隔生成一系列坐标数据。
在测量过程中，我们可以观察到测绘仪屏幕上不断更新的位置信息，包括经度、纬度、海拔高度等。
二、GPS测绘仪的校准方法1. 即时校准即时校准是指在测量过程中及时校准测绘仪的位置误差。
这种校准方法通常通过参考站来实现，参考站通过精确的位置测量提供准确的基准信息，然后与测绘仪的测量结果进行比较，从而计算出校准参数。
该方法能够实时校正测绘仪的定位偏差，提高测量精度。
2. 差分校准差分校准是一种常用的校准方法，它通过与同一区域内的已知控制点进行比较，确定测绘仪的误差矫正参数。

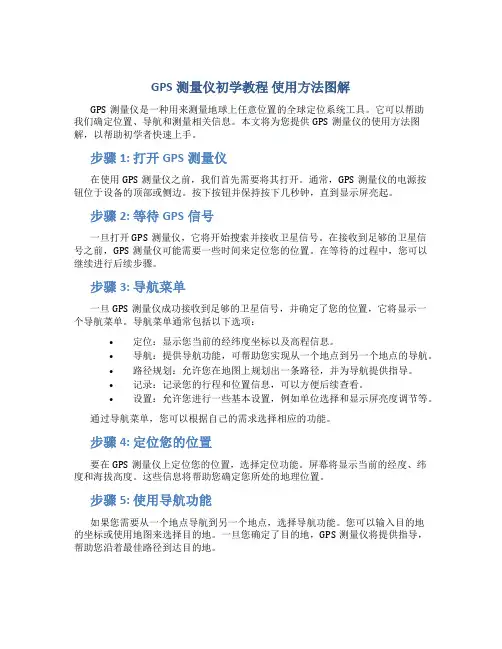

gps测量仪初学教程 使用方法图解
GPS测量仪初学教程使用方法图解GPS测量仪是一种用来测量地球上任意位置的全球定位系统工具。
它可以帮助我们确定位置、导航和测量相关信息。
本文将为您提供GPS测量仪的使用方法图解，以帮助初学者快速上手。
步骤1: 打开GPS测量仪在使用GPS测量仪之前，我们首先需要将其打开。
通常，GPS测量仪的电源按钮位于设备的顶部或侧边。
按下按钮并保持按下几秒钟，直到显示屏亮起。
步骤2: 等待GPS信号一旦打开GPS测量仪，它将开始搜索并接收卫星信号。
在接收到足够的卫星信号之前，GPS测量仪可能需要一些时间来定位您的位置。
在等待的过程中，您可以继续进行后续步骤。
步骤3: 导航菜单一旦GPS测量仪成功接收到足够的卫星信号，并确定了您的位置，它将显示一个导航菜单。
导航菜单通常包括以下选项：•定位：显示您当前的经纬度坐标以及高程信息。
•导航：提供导航功能，可帮助您实现从一个地点到另一个地点的导航。
•路径规划：允许您在地图上规划出一条路径，并为导航提供指导。
•记录：记录您的行程和位置信息，可以方便后续查看。
•设置：允许您进行一些基本设置，例如单位选择和显示屏亮度调节等。
通过导航菜单，您可以根据自己的需求选择相应的功能。
步骤4: 定位您的位置要在GPS测量仪上定位您的位置，选择定位功能。
屏幕将显示当前的经度、纬度和海拔高度。
这些信息将帮助您确定您所处的地理位置。
步骤5: 使用导航功能如果您需要从一个地点导航到另一个地点，选择导航功能。
您可以输入目的地的坐标或使用地图来选择目的地。
一旦您确定了目的地，GPS测量仪将提供指导，帮助您沿着最佳路径到达目的地。
步骤6: 路径规划如果您希望规划一条特定的路径，选择路径规划功能。
您可以在地图上绘制路径，并添加途经点。
GPS测量仪将为您提供一条最佳路线，并在导航时提供指导。
步骤7: 记录行程和位置GPS测量仪还可以记录您的行程和位置信息。
选择记录功能，并开始行程记录。
GPS测量仪会自动记录您的位置、速度和时间等信息。

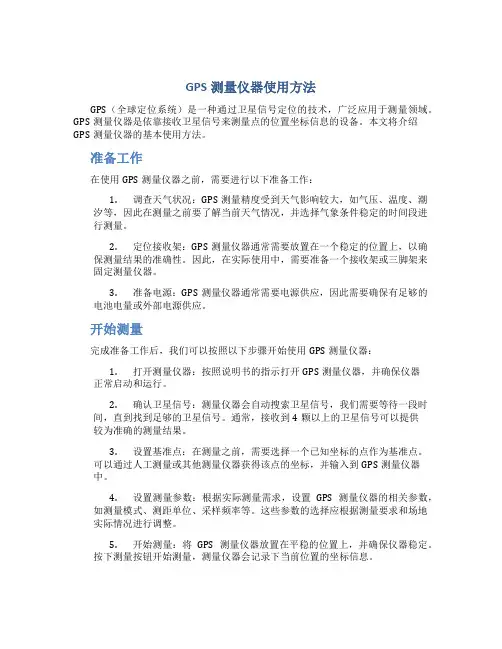

GPS测量仪器使用方法
GPS测量仪器使用方法GPS（全球定位系统）是一种通过卫星信号定位的技术，广泛应用于测量领域。
GPS测量仪器是依靠接收卫星信号来测量点的位置坐标信息的设备。
本文将介绍GPS测量仪器的基本使用方法。
准备工作在使用GPS测量仪器之前，需要进行以下准备工作：1.调查天气状况：GPS测量精度受到天气影响较大，如气压、温度、潮汐等，因此在测量之前要了解当前天气情况，并选择气象条件稳定的时间段进行测量。
2.定位接收架：GPS测量仪器通常需要放置在一个稳定的位置上，以确保测量结果的准确性。
因此，在实际使用中，需要准备一个接收架或三脚架来固定测量仪器。
3.准备电源：GPS测量仪器通常需要电源供应，因此需要确保有足够的电池电量或外部电源供应。
开始测量完成准备工作后，我们可以按照以下步骤开始使用GPS测量仪器：1.打开测量仪器：按照说明书的指示打开GPS测量仪器，并确保仪器正常启动和运行。
2.确认卫星信号：测量仪器会自动搜索卫星信号，我们需要等待一段时间，直到找到足够的卫星信号。
通常，接收到4颗以上的卫星信号可以提供较为准确的测量结果。
3.设置基准点：在测量之前，需要选择一个已知坐标的点作为基准点。
可以通过人工测量或其他测量仪器获得该点的坐标，并输入到GPS测量仪器中。
4.设置测量参数：根据实际测量需求，设置GPS测量仪器的相关参数，如测量模式、测距单位、采样频率等。
这些参数的选择应根据测量要求和场地实际情况进行调整。
5.开始测量：将GPS测量仪器放置在平稳的位置上，并确保仪器稳定。
按下测量按钮开始测量，测量仪器会记录下当前位置的坐标信息。
6.定位校正：为了提高测量的准确性，可以在测量过程中进行定位校正。
根据实际情况，可以选择使用地面控制点或地表特征点进行定位校正，以确保测量结果的准确性。
7.数据处理：完成测量后，可以将测量数据导出到计算机进行进一步处理。
通常，使用专业的测量软件来处理GPS测量数据可以提供更准确和可靠的结果。

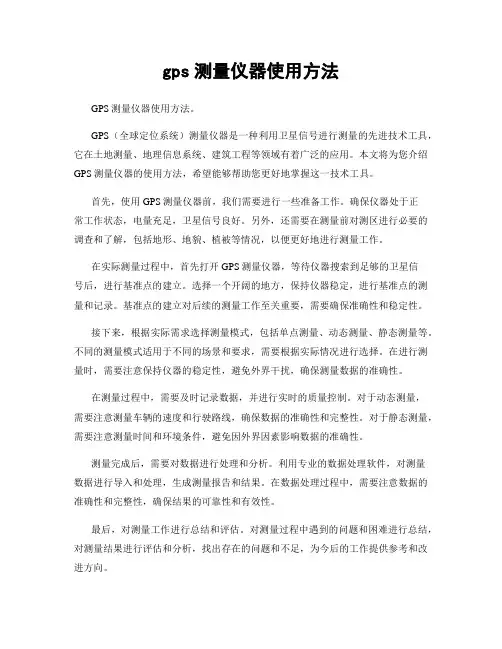

gps测量仪器使用方法
gps测量仪器使用方法GPS测量仪器使用方法。
GPS（全球定位系统）测量仪器是一种利用卫星信号进行测量的先进技术工具，它在土地测量、地理信息系统、建筑工程等领域有着广泛的应用。
本文将为您介绍GPS测量仪器的使用方法，希望能够帮助您更好地掌握这一技术工具。
首先，使用GPS测量仪器前，我们需要进行一些准备工作。
确保仪器处于正常工作状态，电量充足，卫星信号良好。
另外，还需要在测量前对测区进行必要的调查和了解，包括地形、地貌、植被等情况，以便更好地进行测量工作。
在实际测量过程中，首先打开GPS测量仪器，等待仪器搜索到足够的卫星信号后，进行基准点的建立。
选择一个开阔的地方，保持仪器稳定，进行基准点的测量和记录。
基准点的建立对后续的测量工作至关重要，需要确保准确性和稳定性。
接下来，根据实际需求选择测量模式，包括单点测量、动态测量、静态测量等。
不同的测量模式适用于不同的场景和要求，需要根据实际情况进行选择。
在进行测量时，需要注意保持仪器的稳定性，避免外界干扰，确保测量数据的准确性。
在测量过程中，需要及时记录数据，并进行实时的质量控制。
对于动态测量，需要注意测量车辆的速度和行驶路线，确保数据的准确性和完整性。
对于静态测量，需要注意测量时间和环境条件，避免因外界因素影响数据的准确性。
测量完成后，需要对数据进行处理和分析。
利用专业的数据处理软件，对测量数据进行导入和处理，生成测量报告和结果。
在数据处理过程中，需要注意数据的准确性和完整性，确保结果的可靠性和有效性。
最后，对测量工作进行总结和评估。
对测量过程中遇到的问题和困难进行总结，对测量结果进行评估和分析，找出存在的问题和不足，为今后的工作提供参考和改进方向。
总的来说，GPS测量仪器是一种强大的技术工具，它在各个领域都有着广泛的应用前景。
熟练掌握GPS测量仪器的使用方法，对于提高测量工作的效率和准确性具有重要意义。
希望本文的介绍能够对您有所帮助，谢谢阅读！。

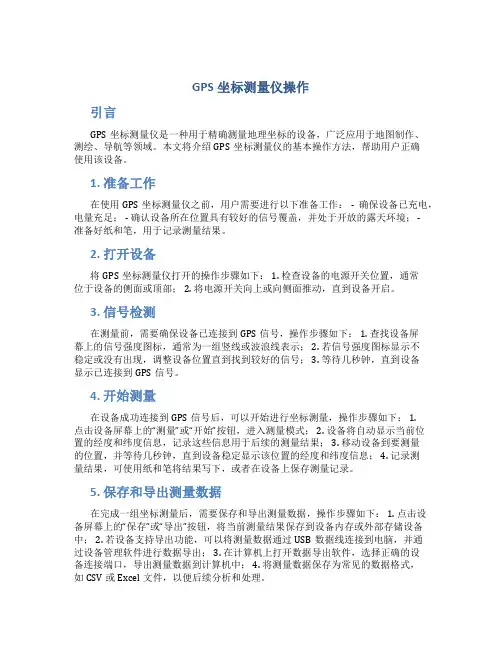

gps坐标测量仪操作
GPS坐标测量仪操作引言GPS坐标测量仪是一种用于精确测量地理坐标的设备，广泛应用于地图制作、测绘、导航等领域。
本文将介绍GPS坐标测量仪的基本操作方法，帮助用户正确使用该设备。
1. 准备工作在使用GPS坐标测量仪之前，用户需要进行以下准备工作：- 确保设备已充电，电量充足； - 确认设备所在位置具有较好的信号覆盖，并处于开放的露天环境； -准备好纸和笔，用于记录测量结果。
2. 打开设备将GPS坐标测量仪打开的操作步骤如下： 1. 检查设备的电源开关位置，通常位于设备的侧面或顶部； 2. 将电源开关向上或向侧面推动，直到设备开启。
3. 信号检测在测量前，需要确保设备已连接到GPS信号，操作步骤如下： 1. 查找设备屏幕上的信号强度图标，通常为一组竖线或波浪线表示； 2. 若信号强度图标显示不稳定或没有出现，调整设备位置直到找到较好的信号； 3. 等待几秒钟，直到设备显示已连接到GPS信号。
4. 开始测量在设备成功连接到GPS信号后，可以开始进行坐标测量，操作步骤如下： 1.点击设备屏幕上的“测量”或“开始”按钮，进入测量模式； 2. 设备将自动显示当前位置的经度和纬度信息，记录这些信息用于后续的测量结果； 3. 移动设备到要测量的位置，并等待几秒钟，直到设备稳定显示该位置的经度和纬度信息； 4. 记录测量结果，可使用纸和笔将结果写下，或者在设备上保存测量记录。
5. 保存和导出测量数据在完成一组坐标测量后，需要保存和导出测量数据，操作步骤如下： 1. 点击设备屏幕上的“保存”或“导出”按钮，将当前测量结果保存到设备内存或外部存储设备中； 2. 若设备支持导出功能，可以将测量数据通过USB数据线连接到电脑，并通过设备管理软件进行数据导出； 3. 在计算机上打开数据导出软件，选择正确的设备连接端口，导出测量数据到计算机中； 4. 将测量数据保存为常见的数据格式，如CSV或Excel文件，以便后续分析和处理。
GPS使用说明书
GPS 使用说明一、仪器的架设1、打开三脚架及仪器盒，将脚架大致安平，将基准站和天线安装好，然后插线，天线带的线头插在电台下面（螺旋），将电瓶带的线头，单线头插在基准站蘑菇头下部（红点对准），将双线插在电台上端插口（红点对准），检查线头插接无误时，再将夹子夹在电瓶的两极（红色夹正极，蓝色插负极），检查无误后依次打开电台和基准站的电源。
二、仪器的连接与设置1、打开1、新建任务（如），选择西安80坐标系统；2、保存任务；3、打开新建的任务；4、在文件中查看任务属性、当前坐标参数（取消“水平平差、垂直平差”的“√”；5、在配置下找到手薄端口设置，打开选择蓝牙连接，先绑定基准站（＃＃＃＃＃＃61）；6、测量下打开开启基准站接收机，进入界面后，在右下角点击断开；返回后在测量下再一次打开开启基准站接收机进行设置，输入点号(如1），用卷尺测量地面到基准站蘑菇头下沿的高度，在天线高度一栏填写测量的高度（如），选择天线底部，然后点击“此处”，然后点击下一步（不用修改如何设置），在然后确定，完成基准站连接；7、在配置下找到手薄端口设置，打开选择蓝牙连接，绑定移动站（＃＃＃＃＃＃41）；8、测量下打开开启移动站接收机，进入界面后，在右下角点击断开；返回后在测量下再一次打开开启移动站接收机进行设置，按电台上面最上面的按钮打开通道，在手薄上选择的通道和电台打开的通道保持一致，然后下一步、下一步，完成移动站的连接。
三、点校正1、在测量下打开测量点界面（地形点）将已知点的两点坐标进行测量（如A1、A2），在测量之前观察界面中的天线高度与移动站的天线高度是否保持一致，如果不一致就先将其调整成一致在进行测量；在键入下键入已知点坐标X、Y、H（注意将点号与原来测量的点号区分开，如JA1、JA2）；2、在测量下最后一行找到“点校正”，打开点校正，点击左下角的增加，进入界面后点击第一行“...”，选择A1，再点击第三行”...”，选择JA1，点击右下角的确定，再选择增加，进入界面后点击第一行“...”，选择A2，再点击第三行”...”，选择JA2，然后点击“计算”，计算后选择确定、是，返回主界面；3、在测量下打开测量点界面，测量（注意区分点号如A01）已知点A1或者A2,然后在文件下找到点管理器，打开点管理器，查看A01坐标与已知点A1坐标进行比较，点校正完成。
gps测量仪器使用方法
gps测量仪器使用方法GPS测量仪器使用方法导言：全球定位系统（GPS）已经成为现代测量仪器中不可或缺的一部分。
它具有高精度、高效率、易于使用等优点，在测量工程、导航、地理信息系统等领域广泛应用。
本文将介绍GPS测量仪器的使用方法，帮助用户更好地了解和操作GPS测量仪器。
一、GPS测量仪器的基本原理GPS是由一系列卫星组成的系统，通过卫星与地面接收器之间的通信，可以准确地计算出接收器的位置信息。
GPS测量仪器由GPS接收器、一套天线和数据处理软件组成。
接收器接收来自卫星的信号，通过计算接收器与卫星之间的距离差以及接收器与多个卫星之间的相对位置关系，确定接收器的精确位置。
二、GPS测量仪器的使用步骤1. 设置测量参数：首先，打开GPS测量仪器并连接到电源。
然后，在仪器的设置菜单中选择测量参数，如坐标系统、高程系统、卫星信噪比要求等。
根据具体的测量任务，设置相应的参数。
2. 设置观测点：在测量前，需要确定测量点并设置观测点。
观测点应选择在地势开阔、视野开阔且接收到至少四个卫星信号的地理位置。
根据观测需要，在地面上设置一个固定的标志物，以便于在后续测量中确定测量点的位置。
3. 进行观测：将天线放置在设置好的观测点上，并确保天线与仪器之间的连接牢固。
启动测量仪器，并等待仪器接收到足够数量的卫星信号。
在接收到足够数量的信号后，仪器将开始记录观测数据。
4. 数据处理：完成观测后，将测量仪器连接到计算机，并将观测数据导入到数据处理软件中。
根据软件的提示，进行数据处理和计算，得到测量结果。
数据处理软件可以自动排除误差，并提供精确的测量结果。
5. 数据分析和报告：根据测量结果，可以进行数据分析和报告编制。
根据具体的需求和要求，进行数据分析并生成相应的报表和图形。
这些报表和图形可以用于后续的研究、规划和决策等工作中。
三、GPS测量仪器的注意事项1. 避免遮挡：在设置观测点时，应选择视野开阔的地理位置，避免有高大建筑物、树木或其他物体遮挡。
GPS卫星定位仪操作使用说明
GPS（一）卫星定位仪操作使用说明一、调整集思宝GPS76至工作状态(1)安装好GPS电池后，到达数据采集点（保证天线部分不受遮挡，并能够看到开阔的可视天空，并随身带备用电池）(2)按下红色的电源键并保持至开机，屏幕首先显示开机界面，按下翻页键后进入GPS主页面（页面上方显示该点高度和当前数据精度，中间显示收到卫星信号的情况，下方显示日期、时间、当前经度、纬度，数据采集主要使用此主页面，如不在此页面可以按退出键切换到主页面）(3)清空GPS历史记录数据（开机进入主页面后按两次菜单按键—选择航点—按输入后即可看见历史记录的航点—再次按菜单按键—选择全部删除，每次采集前应该清除历史记录以免重复，但如果是继续采集同一块烟田数据则不需要清除数据）(4)检查GPS的数据显示保存格式为度分秒。
（开机进入主页面后按两次菜单按键—选择设置—按输入—选择坐标）(5)检查GPS电量是否充足（电量过低会在屏幕下方显示）二、GPS数据采集(1)到达需要采集数据的位置，进入GPS主页面，保持GPS静止一到两分钟，保证收到三颗以上卫星信号（屏幕中间显示三个黑条以上、每根黑条代表一个卫星信号的强度），看到屏幕右上方精度显示在10m以下方可采集数据。
(2)按住输入键2秒钟，GPS自动记录下当前位置，并显示标记航点页面。
（按方向键选择第一行再按输入，根据所采数据的类型进行编号，可以按“+”“–”按键切换输入法，编号必须按照编码规则顺序编写并在野外采集记录卡上记录每一个采集点的相关信息，避免数据采集错误。
注意编号不能重复，选择OK ,再选择确定，完成一个点的数据采集）(3)在采集管网沟渠及烟田时，需严格按照沿途实际形状进行记录, 即在每一个折转弯处进行记录(不含五米内折转弯)。
(4)在采集相邻两块烟田时不得交叉越界采集。
(5)因水窑分布密度相对较大在采集水窑时要求采集每一个水窑时定位时间不得少于10分钟，GPS手持机上提示的精度要小于5米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G P S测绘仪使用说明书
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
G P S数据传输传输数据：（输入电脑的数据格式为dat格式，使用记事本打开，详见用户手册第22-26页）
首先在手簿上：工程→文件导入导出→文件导出→数据格式
（Pn,Pc,y,x,h）→测量文件→成果文件（重新命名文件名保存在“我的设备”\EGJobs文件下，便于查找）→导出→OK（提示信息）
a.我的设备→控制面板→USB功能切换→U盘模式
b.复制：我的设备→EGJobs→对应的工程文件→Data→重新命名文件名
c.粘贴：我的设备→Storage Card
d.将手簿与电脑通过数据线连接，此时电脑读取的是手簿SD卡里面的信息
1.编辑dat格式数据导入手簿：
在电脑上使用记事本新建文件，将后缀名改为dat，严格按照（Pn,x,y,z,Pc，）即(点名、北坐标N、东坐标E、高程H、属性)的格式录入点数据，复制粘贴保存到手簿中即可（一般在“我的设备”\EGJobs 文件下新建一个文件夹，以便于查找）
EXCEL 转换为TXT：打开EXCEL表格1（按照：Pn,x,y,z,Pc，排列）→文件→另存为2（保存类型：CSV（逗号分隔））→右击文件2→打开方式（记事本）→文件→另存为3，就可以了。
TXT转换为EXCEL：将后缀名改为CSV即可。
2.手簿开机、关机、重启
开机：长按电源键
关机：按电源键3秒
重启：长按电源键（或拔出电池按一下电池槽里面的重启按钮（凹进去））
3.在四参数求好（或已知）的情况下如何操作：
a.打开工程文件：工程→打开工程（选择eg文件），或直接新建工
程，输入已知的四参数
b.单点校正：参照上面第9条
c.采集数据作对比（精度要求在误差允许范围之内，开始当天测量
工作）。
