(完整版)集团专线组网方案介绍--数据专线、互联网专线
集团数据专线拓展方案
随着全业务时代的到来，发展集团综合通信业务具有非常重要的战略意义，主要表现在增加集团客户捆绑力度、提升集团服务价值、提高与同业者的竞争力等方面。
为促进数字电路出租、互联网接入、GPRS行业应用三类集团数据专线业务的拓展，现计划开展本营销活动，相关内容说明如下。
一、集团数据专线定义和范围目前，我公司向集团客户提供的集团数据专线业务类型可划分以下几种。
(一) 数字电路出租（对应集团CRM的产品“数据专线_传输租赁”）数字电路适用于任何高速率、信息量大、实时性强的信息传送，可广泛用于银行、证券、教育、政府、大中型企业等大信息量传送的行业，也适用于任何局域网之间的高速互联，以及会议电视、远程教育、远程医疗等实时性强的话音多媒体的传送。
1、业务卖点数字电路是一种全透明的物理通道，支持数据、话音、图像等多种业务的互联。
数字电路传输质量高，网络时延小，实时性强。
2、目标客户银行、证券、教育、政府、大中型企业等具有内部局域网互联需求的集团客户。
3、推广策略主要对银行、证券等对电路安全要求高、需双备份电路配置的高端客户，其次对设置有“市－区县－乡镇”总/分支机构且存在网络互联需求的大中型企事业单位推广，同时向客户辅助提供互联网接入。
(二) 互联网接入（对应集团CRM的产品“数据专线_专线”）通过光纤等传输技术，提供专线接入到CMNET，从而实现互联网的高速访问。
1、业务卖点接入速率为上下行对称，同时提供因特网公网若干个固定IP地址。
2、目标客户适合需要长时间连接互联网，或基于互联网开展电子商务、远程办公、网络视频会议等集团客户。
3、推广策略目标客户应选择在政府、企业密集的写字楼、工业园区及大型企业，并优先在管道预覆盖范围内发展业务。
(三) GPRS行业应用（对应集团CRM的产品“CRM-GPRS接入”）基于互联网专线和GPRS专用APN提供无线专网的通道服务。
1、业务卖点大多数无线终端是机器设备，所以又称为M2M应用，属于机器市场范畴。
(完整word版)集团专线接入方案
集团专线接入方案一、互联网专线互联网专线接入业务是指客户通过租用专线接入到中国移动互联网（CMNet）的业务。
一般包括：宽带上网、政府企业信息发布、办公OA、视频服务器、游戏服务器、电子商务……互联网专线接入的几个特点:1、一般要求有固定的公网IP地址；2、24小时在线;3、保证接入带宽独享；4、可靠性要求较高，不允许中断。
根据现有网络资源,目前有以下几种接入方式：接入方式一：PON接入方式适合城区等有综合业务接入区的区域,依托综合业务接入区的光交、机房(OLT 设备）。
PON接入是一种点到多点的光纤接入技术，由局侧的OLT （光线路终端）用户侧的ONU(光网络节点)以及ODN(光分配网络)组成。
所谓“无源”，是指ODN 中不含有任何有源电子器件及电子电源，全部由分光器（Splitter）等无源器件组成 .主要采用一级分光方式,分光器一般布置于综合业务接入区的光交箱内。
用户一般使用FTTH、FTTB方式开通,多采用1：16分光，接入系统图如下：PON接入方式系统图PON接入方式的特点：1、对主干光缆的占用很少，单个用户无需新占分光器至PON的纤芯资源；2、点到多点的扇形结构，可以服务大量的用户;3、GPON目前可以提供下行2.5G的带宽；4、每个ONU只带一个用户，接入带宽独享；5、不同类型的终端提供不同的数据接口，宽带、语音、IPTV等一揽子解决方案。
方案思路：将一级分光器（1：8、1:16分光器）布置在综合业务区的光交内，或者在客户集中点的合适位置增加光纤分配箱，当附近有客户接入时，只需从光交(光纤分配箱)敷设光缆至客户机房,安装终端ONU/ONT设备,即可为客户提供服务。
接入方式二：基于PTN的接入方式PTN设备通过GE光口与IP城域网汇聚路由器互联.业务开通时配置传输数据至集团客户部接入基站，通过客户侧新装的PTN设备GE光口、FE电口落地，客户端使用交换机/路由器开通。
接入系统图如下:PTN接入系统图方案思路：鉴于PTN设备高带宽、丰富的接口以及扩容的便利性，在客户侧新配置PTN设备，即可为客户提供互联网服务。

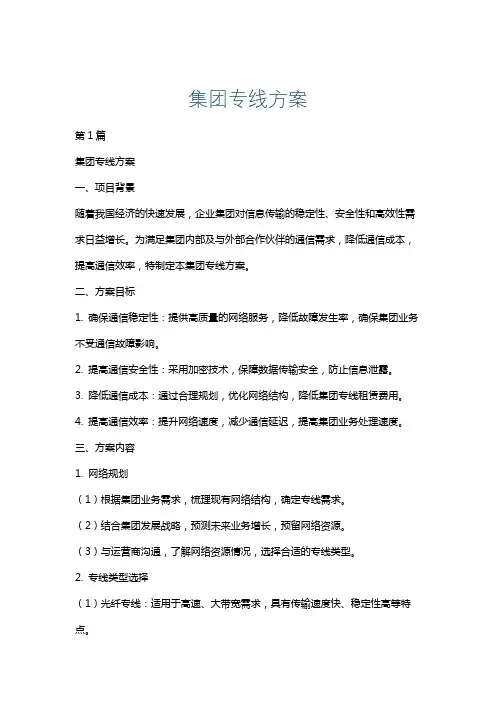

集团专线方案
集团专线方案第1篇集团专线方案一、项目背景随着我国经济的快速发展，企业集团对信息传输的稳定性、安全性和高效性需求日益增长。
为满足集团内部及与外部合作伙伴的通信需求，降低通信成本，提高通信效率，特制定本集团专线方案。
二、方案目标1. 确保通信稳定性：提供高质量的网络服务，降低故障发生率，确保集团业务不受通信故障影响。
2. 提高通信安全性：采用加密技术，保障数据传输安全，防止信息泄露。
3. 降低通信成本：通过合理规划，优化网络结构，降低集团专线租赁费用。
4. 提高通信效率：提升网络速度，减少通信延迟，提高集团业务处理速度。
三、方案内容1. 网络规划（1）根据集团业务需求，梳理现有网络结构，确定专线需求。
（2）结合集团发展战略，预测未来业务增长，预留网络资源。
（3）与运营商沟通，了解网络资源情况，选择合适的专线类型。
2. 专线类型选择（1）光纤专线：适用于高速、大带宽需求，具有传输速度快、稳定性高等特点。
（2）MSTP专线：适用于多业务接入，可提供多种速率，灵活配置。
（3）SDH专线：适用于中小型企业，提供固定速率，成本相对较低。
3. 专线部署（1）集团总部与分支机构间部署光纤专线，确保高速、稳定通信。
（2）集团内部采用MSTP专线，实现多业务接入，满足不同部门需求。
（3）与外部合作伙伴部署SDH专线，降低成本，提高通信效率。
4. 通信安全（1）采用加密技术，对传输数据进行加密处理，防止信息泄露。
（2）设置防火墙，对专线进行安全防护，防止恶意攻击。
（3）定期对专线进行安全检查，及时消除安全隐患。
5. 运维管理（1）建立完善的运维管理制度，确保专线稳定运行。
（2）配备专业运维团队，提供7x24小时技术支持。
（3）定期对专线进行维护，确保网络性能。
四、方案实施与验收1. 按照本方案进行专线部署，确保网络稳定、安全。
2. 在专线部署完成后，进行网络性能测试，确保满足集团业务需求。
3. 对专线进行试运行，收集运行数据，分析网络性能。
集客专线组网方案
传播专线业务依托PDH/SDH/DWDM等传送网络，根据客户旳不一样需求提供对应速率旳传播电路供客户使用。
下图为传播专线常用接入方式举例：E1方式MSTP方式GPRS专线业务是以中国移动旳GSM/GPRS网络为平台，采用GPRS SMS、CSD、USSD等方式，通过特种行业终端，为各行各业提供无线数据传播旳处理方案。
GRPS可以实现外围设备之间间、外围设备同中心节点间旳点对点通信。
GPRS业务是基于GPRS网络来实现旳。
在GPRS网络当中SGSN旳重要作用是记录移动台旳目前位置信息，并且在移动台和GGSN之间完毕移动分组数据旳发送和接受；而GGSN 重要是起网关作用，它可以和多种不一样旳数据网络连接（如CMNET等）。
客户企业中心旳路由器通过专线接入或公网接入旳方式，与GGSN建立GRE隧道。
GPRS网为企业分派接入点名（APN，Access Port Name），当客户旳无线终端上连到GPRS网络时，通过解析APN 找到对应旳企业接入端旳GGSN，通过GGSN到客户企业中心旳GRE隧道，完毕客户无线终端与企业内部网络旳数据交互。
下图为GRPS业务旳两种接入方式：GPRS业务当中，客户中心路由器可通过两种接入方式接入GRPS网络，分别是专线和公网接入，假如业务是采用专线接入时，则需要分派对应旳传播资源、网络接入资源等，接入到中国移动专有旳网络（CMNET网络）；假如采用旳是公网接入，客户侧需要提供公网旳IP 地址。
如下描述仅针专线接入方式。
GPRS专线业务旳端到端视图：传输网GRE隧道其它业务资源：1、客户内网IP地址池2、终端IP地址池语音专线业务是通过专线方式将集团客户旳内部互换机接入中国移动通信网络，用先进旳数据压缩、IP打包和信道旳记录时分复用技术传送语音旳业务，从而为集团客户提供优质优惠旳、国内国际长途等一系列旳语音业务。
它不仅可以满足客户长途通话旳需求，同步能将客户移动与内部总机构成优惠通信网，有效控制内部通信费用。
中国移动 集团专线业务介绍
集团专线业务介绍集团专线业务简介：集团专线接入是指基于我公司GSM网络、CMNET数据网，并主要利用自有传输网络资源，采用有线和无线方式为集团客户提供接入或数据传送业务，从而实现集团客户专享各种高质量的通信服务和信息化服务的解决方案。
集团专线类产品分类集团专线类产品分类。
目前，我公司提供集团客户专线类应用主要是：互联网专线上网；通过传输网络提供点对点数据专线组建用户专用网络；通过互联网IP VPN技术提供点对点专线组建用户专用网络；此外，通过互联网宽带、数据专线接入GPRS网关、短信网关等提供行业应用。
根据以上应用，将集团专线类业务分为互联网宽带、数据专线、IP VPN专线三大类（本分类符合集团公司对集团客户端到端业务的要求）。
集团专线接入业务范围向集团客户提供的业务类型：宽带接入：指集团客户通过CMNet数据网或IP城域网，访问互联网资源或者为其它数据业务提供数据传送服务。
数据专线：通过我公司SDH、MSTP、ATM电路等网络，为集团客户提供专用户电路组网的服务。
IP－VPN多点接入：IP-VPN是利用IP网络资源为客户构成专用网的一种业务。
语音类接入：如企业客服/呼叫中心直联、PBX直联等。
MAS、GPRS、短信网关专线接入等行业应用类专线。
互联网宽带产品CMNET用户直接接入移动公司的城域网节点设备的端口。
用户就近无法接入城域网节点，需经过传输电路延伸至城域网节点，接入城域网交换机端口。
数据专线-SDH接入层主要完成各种类型用户的接入；汇聚层负责汇集分散的接入点，完成数据复用、数据传送、数据交换功能，提供流量控制和用户管理功能；核心层高速信息交互，数据快速转发，与骨干网的互联，提供城市的高速IP数据出口。
用户路由器华为12芯光终端盒华为SDH）XXX传输机房数据专线业务特点基于SDH、DWDM等技术的光纤传输网络，可以满足多种的业务需求，包括高可靠性需求，不同的接口需求，不同的带宽需求的各种业务，均能提供差异化，个性化的服务。
集团专线组网方案介绍--数据专线、互联网专线
Z端：芜湖分部
用户机房
局端机房
骨干层 汇聚层
A端：合肥总部
支路侧：2M 线路侧：155M
接入层 交换机 FE/E1 协议转换器 SDH/MSTP SDH/MSTP
用户端可使用SDH将E1侧信号至用户侧，用户端使用协转 将E1转为以太网信号。 FE/E1协议转换器必须成对使用，并且是同一厂家产品。
-18-
接入层
接入层 汇聚层
联的路由器接口，接口速率一 般是155M，1个155M可以划 分为63个2M子接口。
接入层
网点n
v35转换器
路由器 交换机
市农行网点机房
-22-
案例分析：某农行案例
省农行需开通省行至合肥市 下属的68个网点专线，以满足 金融业务、监控业务、多媒体 业务的带宽需求，各网点带宽 需求为16M带宽，每个网点需通 过vlan区分，各网点处于不同 的局域网内，各网点用户设备 为路由器，接口为100M以太网 接口，省农行中心点为GE接口 总结：VIP客户，以太网专线， 需实现vlan隔离，带宽要求高， 安全性要求高，售后级别要求 高，建议通过SDH/PTN方式开通，
MSAP/PTN/S DH/PDH+V.3 5/协转
MSAP/PTN/S DH/PDH+BN C双通
MSAP/PTN/S DH/PDH+RJ 48转换电缆
MSAP/PTN/S DH
MSAP/PTN/S DH/PDH+FE/ E1转换器
MSAP/PTN/ MSTP
SDH/PTN比PDH更可靠，对重要集团客户优选PTN/SDH。SDH比PTN的自愈性要强 用户设备为FE口时，PTN/MSTP比SDH+FE/E1协转的方式更简单，维护更方便。 用户中心机房如有多条2M专线，建议用户使用带CPOS接口的路由器
集团客户专线接入段组网方案
集团客户专线接入段组网方案一．集团专线业务类型现阶段，集团专线业务主要有互联网专线、数据专线、承载叠加业务的专线三大类。
（一）互联网专线：指利用自有承载资源，为集团客户提供专有通道接入中国移动互联网（CMNET），可以提供2M到1000M不同带宽的接入，无需通过认证直接访问互联网。
（二）数据专线：指利用自有承载资源，为集团客户提供集团内部或集团之间的专线互联，构建集团客户专有网络，从而实现集团客户内部或集团之间信息共享，满足集团客户办公、生产管理等需求。
包括，2M、4M、8M、10M、155M、622M等速率传输电路，以及裸光纤。
（三）承载叠加业务的专线1、语音（含IMS）专线：指利用自有承载资源，为集团客户提供专有通道将客户端语音设备接入IP前置机或将客户端语音设备（IAD或IP PBX）接入IMS核心网，满足集团客户业务需求。
2、行业应用专线：包括与MAS（企业信息机）、GPRS等行业应用的专线。
如供电抄表、环境监控、车辆定位等。
二、集团客户等级划分根据集团客户行业属性、企业规模和业务合作情况等方面综合考虑，将集团客户划分为VIP客户、A类客户、B类客户和C类客户四个等级。
三、集团专线接入段定义集团专线接入段是指从客户端至移动业务接入设备（如城域网交换机、行业应用网关等）之间的链路，接入段网络包含链路涉及的光缆、设备、逻辑通道等。
（一）VIP客户1. 数据专线（1）2M-8M数据专线优选方案一：PTN方案，用户中心机房安装PTN汇聚设备，并通过双纤双路由方式接入移动PTN网络，分支机构分别安装PTN接入设备，实现点对点或点对多点的组网。
适用场景：VIP客户低带宽数据专线业务。
慎用场景：无充足PTN资源地市慎用。
备选方案一：MSTP方案，用户中心机房部署MSTP汇聚设备，并通过双纤双路由方式接入移动SDH传输网，分支机构安装MSTP接入设备，实现点对点或点对多点的组网。
适用场景：VIP客户低带宽数据专线业务， PTN方案无法满足的情形，或用户有特定需求。
集团专线组网方案介绍--数据专线互联网专线
基于MSTP/SDH设备的2M数据专线接入方式
网线
V.35线缆
2M线缆
光纤
接入层
交换机
路由器 协议转换器 SDH/MSTP
SDH/MSTP
Z端：分部
用户机房
局端机房
汇聚层 骨干层
A端：总部
汇聚层
支路侧：2M 线路侧：155M
接入层
交换机
路由器 非平衡转换器 SDH/MSTP
SDH/MSTP
客户端SDH
路由器模块 CPOS接口模块
用户端常见的设备接口-以太网接口
1000M以太网接口
1000Base-T
– 物理介质采用5类以 上双绞线，网段长度 最多100米
1000Base-X
– 物理介质采用光纤，
100M以太网接口
100Base-TX
– 物理介质采用5类以上双绞线 – 网段长度最多100米
交换机
省烟草中心机房
MSTP 汇聚层
业务通过端口和VLAN ID进 行数据流分类，以区别不同 的虚拟局域网。通过共享的 SDH通道提供点到点以太网 虚拟专线业务。
汇聚层 接入层
骨干层 汇聚层
汇聚层
接入层
VLAN1
交换机
分部烟草机房
接入层
VLAN2
交换机
分部烟草机房
VLAN3
交换机
分部烟草机房
MSTP设备方案特点
基站2
基站3
集团客户分部 基站4
集团客户总部
4
基于SDH/MSTP的数据专线业务
什么是数据专线业务？
为客户提供透明的数据传输通道，用于客户点对点，或多点间计算机联网 ，可视电视会议，实时图像监控等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何制定专线方案
客户需求
客户业务需求 客户设备类型 客户网络规模 安全级别要求
现网资源
本地网的资源配置 后期维护成本
客户未来的扩展性 安全性与投资效益兼顾
灵活选用、综合运用各种接入手段，制定合理的方案
-6-
用户端常见的设备接口-2M接口
集团客户常见2M类接口
运营商提供的2M类接口
V.35 RJ48 G.703
V35协转 G.703
直通
-7-
用户端常见的设备接口-CPOS接口
CPOS是什么？与SDH互联的路由器接口，接口速
率一般是155M，1个155M可以划分为63个2M子接口。
客户端路由器 华为NE40-4
路由器模块 CPOS接口模块
-8-
用户端常见的设备接口-以太网接口
1000M以太网接口
1000Base-T
● 最大业务交换能力3G。
-10-
基于PTN的2M数据专线接入方式
网线
2M线缆 GE光口
PTN接入环
Z端：分部 A端：总部
用户机房
局端机房
网线 2M线缆 GE光口
PTN接入环
PTN汇聚环 PTN汇聚环
-11-
基于PTN的以太网数据专线接入方式
光口交换机 （光纤收发器）
FE光口
PTN接入环
集团客户总部
分部烟草机房
接入层
VLAN2
交换机
分部烟草机房
VLAN3
交换机
分部烟草机房
-15-
MSTP设备方案特点
✓ 客户两端设备提供的接口为以太网接口。 ✓ MSTP设备提供以太网接口，可直接与用户交换机互联，因此无需协议转换器。 ✓ MSTP设备还可以提供一般的E1接口、155M CPOS接口。 ✓ 如果一端为MSTP的接入方式，则对端不能是SDH+FE/E1协议转换器的接入方 式。 ✓ FE接口带宽可支持2M~N×2M，无需增加新硬件和重新布放线缆。 ✓ 非常适合网络规模庞大的用户。
– 物理介质采用5类以 上双绞线，网段长度 最多100米
1000Base-X
– 物理介质采用光纤，
100M以太网接口
100Base-TX
– 物理介质采用5类以上双绞线 – 网段长度最多100米
100Base-FX
– 物理介质采用单模光纤，网段长度可 达10公里
– 物理介质采用多模光纤，网段长度最 多2000米
Page 14
-14-
基于MSTP的以太网专线接入方式
VLAN1,2,3......
交换机
省烟草中心机房
MSTP 汇聚层
业务通过端口和VLAN ID进 行数据流分类，以区别不同 的虚拟局域网。通过共享的 SDH通道提供点到点以太网 虚拟专线业务。
汇聚层 接入层
骨干层 汇聚层
汇聚层
接入层
VLAN1
交换机
基站2
基站3
集团客户分部 基站4
集团客户总部
4
-4-
基于SDH/MSTP的数据专线业务
什么是数据专线业务？
为客户提供透明的数据传输通道，用于客户点对点，或多点间计算机联网 ， 可视电视会议，实时图像监控等。
数据专线开通方式
主要是基于SDH/MSTP、MSAP、PTN等城域传送网技术构成的专线，为客 户提供物理的传输通道，安全性高，能实现端到端的带宽保证。
75欧姆/120欧姆E1电接口
单板名称 单板描述
可插槽位
CXPA
主控、交换、时钟合一板(匹配75欧 姆E1)
slot1、slot2
CXPB
主控、交换、时钟合一板(匹配120 F8T
8路FE业务处理板（电接口）
slot3、slot4
EF8F
8路FE业务处理板（光接口）
OSN 500产品设备外观
接口类型 155M/622
数量 理论最多支持6个
FE
8个
E1（包括TDM E1、
IMA E1和
63
ML-PPP E1）
Slot 3
Slot 4
Slot 2 (ISU)
V1R1支持ISU单板 V1R2支持SL1D、PL3T、SP3D、EGT1、EFS8（插在3、4槽位）；EOW单板
STM-16/C STM-4/C
DWDM
STM/16/4/1 汇聚层
GE/POS/10M/100M
STM-16/C
业务类型 STM-4/C
2M/34M/45M
10G/2.5G SDH/MSTP/PTN
业务类型
Cpos Stm-4/stm-1 10M/100M 2M/34M/45M
接入层
基站1
1G/622M/155M SDH/MSTP/PTN
-16-
基于MSTP/SDH设备的2M数据专线接入方式
网线
V.35线缆
2M线缆
slot3、slot4
EG2
2路GE业务处理板
slot3、slot4
ML1
16路E1业务处理板（75欧姆）
slot3、slot4
ML1A
16路E1业务处理板（120欧姆）
slot3、slot4
SHD4
4路G.SHDSL接入单板
slot3、slot4
PIU
电源板
slot5
FAN
风扇板
slot6
说明
● CXPA和CXPB均为双槽位单板，一块CXPA或CXPB同时占用 slot1和slot2。由于CXPA和CXPB 除匹配阻抗有区别外，功能特 性都一致。 ● 由于ML1和ML1A除匹配阻抗有区别外，功能特性都一致。 ● 除电源板外，其他单板均支持热插拔。
集团专线组网方式交流 数据专线、互联网专线
网络部 融合业务支撑中心 二〇一二年三月
目录 一、数据专线接入方案介绍 二、互联网专线接入方案介绍
-2-
数据业务专线常见的应用
办公OA
视频监控
银行业务
电视电话会议
-3-
-3-
数据专线组网示意图
业务类型
长途骨干层
STM/16/4/1 GE/POS/10M/100M
5类双绞线
光模块
-9-
PTN设备介绍—华为PTN910
子架尺寸 (mm) 442（宽）×220（深）× 1U（高） 子架重量 (kg) 空子架：1.97
接口类型
GE
FE
E1（包括TDM E1、IMA E1和 ML-PPP E1）
描述 光接口：1000BASE-SX、 1000BASE-LX、1000BASE-ZX 光接口：100BASE-FX 电接口：10/100BASE-TX
光口交换机 （光纤收发器）
FE光口
PTN接入环
集团客户总部
PTN汇聚环
-12-
基于端到端PTN的以太网数据专线接入方式
华为PTN910等 集团客户用设备
GE光口
PTN接入环
集团客户总部
华为PTN910等 集团客户用设备
GE光口
PTN接入环
集团客户总部
PTN汇聚环
-13-
常用SDH/MSTP设备介绍-OSN500
