光纤跳线的颜色和接头

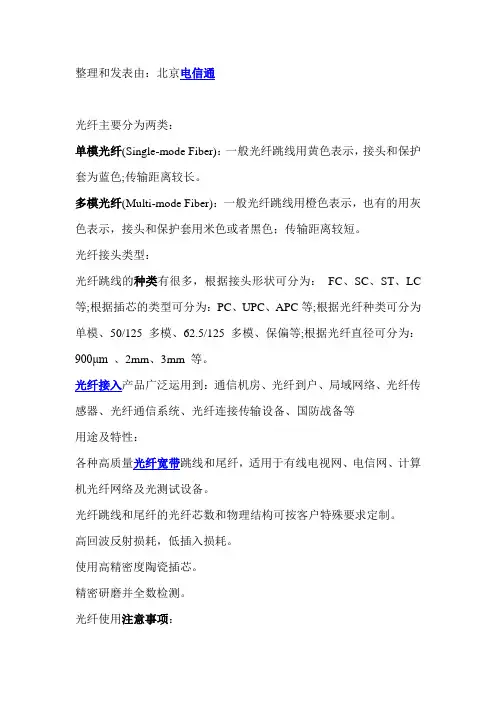

光纤跳线的含义
整理和发表由：北京电信通光纤主要分为两类：单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤接头类型：光纤跳线的种类有很多，根据接头形状可分为：FC、SC、ST、LC 等;根据插芯的类型可分为：PC、UPC、APC等;根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等;根据光纤直径可分为：900μm 、2mm、3mm 等。
光纤接入产品广泛运用到：通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等用途及特性：各种高质量光纤宽带跳线和尾纤，适用于有线电视网、电信网、计算机光纤网络及光测试设备。
光纤跳线和尾纤的光纤芯数和物理结构可按客户特殊要求定制。
高回波反射损耗，低插入损耗。
使用高精密度陶瓷插芯。
精密研磨并全数检测。
光纤使用注意事项：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤(橙色的光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
光纤跳线特点：1.插入损耗低2.重复性好3.回波损耗大4.互插性能好5.温度稳定性好在光纤接入过程中，光纤跳线发挥着巨大的作用，比如：1.光纤通信系统2.光纤接入网3.光纤数据传输4.光纤CA TV5.局域网(LAN)6.测试设备7.光纤传感器。
如何区分光纤跳线,光纤尾纤和光纤连接器？
光纤跳线VS光纤尾纤VS光纤连接器光纤跳线、光纤尾纤和光纤连接器这三个概念很容易被大家所混淆，很多朋友去购买的时候很容易出现沟通错误。
为了帮助大家挑选到合适的产品，今天，我就来带大家了解一下这三者之间的区别。
什么是光纤跳线？光纤跳线(Optical Fiber Patch Cord)指的是将设备连接到光纤布线链路的跳接线，两端都有接头，有较厚的保护层，一般用于连接光端机和终端盒。
光纤跳线和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是50μm～65μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm～10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
光纤跳线有哪些分类？光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。
比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。
单模光纤(Single Mode Fiber Patch Cables)：常规光纤跳线用黄色表示，接头和保护套为蓝色,传输距离较长。
多模光纤(Multimode Fiber Patch Cables)：常规光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色，传输距离较短。
使用注意①光纤跳线两端光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般情况下，短波光模块使用多模光纤(橙色的光纤)，长波光模块使用单模光纤(黄色的光纤)，以保证数据传输的准确性。
②光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
ST、SC、FC、LC光纤接头区别解析
ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Ba se-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤跳线技术规范
光纤跳线技术规范 Modified by JACK on the afternoon of December 26, 2020光纤跳线技术规范浏览次数:1.陶瓷插针外径Φ：±插针体芯径Φ:+插针体长度：±插针体同心度：≦插针体曲率半径：20mm+5-10mm2.光缆外径为3mm，光缆外表光滑无瑕疵。
外径不圆度：≦10%光缆抗拉强度：≧200N光缆最小弯曲半径：30mm光缆温度特性：-40℃-+80℃，光缆附加衰减≦km光缆颜色：黄色3.工作波长：1310nm、1550nm4.光纤的衰减：≦km(1310nm)≦km(1550nm)5.光纤的截止波长：λC≦1250nm6.光纤连接器光学指标插入损耗：IL≦回波损耗：RL≧50dB连接衰减：≦（包括互换和重复）互换回波损耗：≧35dB插拔耐久性寿命：>1000次仍能满足衰减要求。
7.光纤连接器陶瓷插针物理干涉指标：曲率半径：10mm≦R≦25mm研磨球面偏心：≦50um光纤凹凸量：50nm8.光纤连接器外观检查光纤连接器外观平滑、洁净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器的接合平顺，易于插拔。
9.光纤连接器陶瓷插针端面外观检查10.光纤连接器插拔力：11.光纤连接器使用条件运输和储存时温度：-20℃-+60℃工作温度：+5℃-+40℃相对湿度：保证性能：10%-90%（+35℃）温度循环实验：时间：≧72h范围：-10℃-+45℃上升和下降速度：℃/分种12.光纤连接器的标志单模光纤连接器的光缆外观为黄色。
每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生?产日期、生产编号、插入损耗数值、回波损耗数值及产品两端的区分标志。
光纤连接器的包装盒上标注有产品型号、生产厂家。
13.光纤连接器的包装每一条光纤连接器用PVC包装盒包装，接头用防尘帽盖好。
盘卷好后，盘卷直径不小于尾部光缆直径的25倍。
14.光纤连接器的运输光纤连接器用硬纸箱作外包装，在纸箱上标注有禁止大力抛摔、挤压及防雨防油污标志。
大方头SC光纤跳线
光纤跳线简介光纤跳线是指与桌面计算机或设备直接相连接的光纤,以方便设备的连接和管理。
用来做从设备到光纤布线链路的跳接线。
有较厚的保护层，一般用在光端机和终端盒之间的连接。
光纤跳线结构光纤跳线和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是15μm~50μm,大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm.芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
光纤跳线分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MU 跳线、E2000跳线、DIN4跳线、等等各种形式。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤跳线外护层材料不同可分为PVC和LSZH(低烟无卤型)产品规格产品特点：1.插入损耗低2.高回波损耗3.重复性好4.互换性好5.环境适应性好6.应用范围：光纤跳线产品广泛运用到：通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等。
适用于有线电视网、电信网、计算机光纤网络及光测试设备。
光纤跳线使用注意事项：1、光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
2、光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
3、光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
常用光纤接头类型
常用光纤接头类型FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。
多用于多根光纤与空间紧凑结构的法兰之间的连接。
以上是指接头与法兰之间的连接形式，这些结构主要任务是实现接头与法尘之间的坚固连接，并将两端光纤的轴线引导到一条线上。
接头连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。
当端面与光纤轴线夹角为8度时，插入损耗小于。
广播电视光纤传输系统中常采用这种结构的接头；UPC型：越平面连接，加工精密，连接方便，反射损耗50dB，常用于广播电视传输网光纤系统中。
此外，光接头的抛光水平也很重要，APC斜面抛光型反射损耗可达68dB，UPC越精度抛光型反射损耗可达5 5dB。
各种活动连接器性能参数：活动连接器的型号一般由两部分组成：结构形式/端面形式，如FC/APC表示连接结构是金属双重螺纹终止形式，端面采用斜面、球形连接。
每一种光设备性能参数中都说明了该设备采用何种连接形式，在实际使用中一定要注意根据光设备说明书选购配套的连接器。
光纤跳线：光纤跳线是由一段经过加强外封装的光纤和两端已与光纤连接好的接头构成。
两端接头的型号可以一样，也可以不一样。
如FC/PC--FC/APC，使用于一头连接FC/PC接口法兰，另一头连接FC/APC 接口法兰。
尾纤：尾纤指一端为接头，另一端为光纤的器件。
将一根光纤跳线从中间剪断就成为两根尾纤了。
尾缆：将若干尾纤合在一起，加上外护套制作成一端为光纤另一端为若干个接头的器件。
尾纤、跳线通常用于室内的设备与设备、设备与光纤之间的连接。
尾缆通常用于室外或室内多头并联的情况。
STSCFCLC光纤接头区别
S T S C F C L C光纤接头区别文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC 光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
FC、ST、SC、LC接口区别
FC、ST、SC、LC接⼝区别光纤跳线（⼜称光纤连接器）是指光缆两端都装上连接器插头，⽤来实现光路活动连接，除此之外提到的尾纤是只有⼀端装有连接器插头的光纤。
在安防监控⼯程中，我们会经常⽤到光纤跳线，⽐如连接光纤终端盒与光纤收发器或连接光模块、光设备与光设备的对联、光纤传输线路的跳接等。
安防⼯程中，我们常⽤的光纤跳线基本上有四种接⼝⽅式FC、ST、SC、LC。
⼀般光纤跳线都是⼀根光纤线每侧带⼀个接头，那么这四种接头相互组合会有多少种呢？16种？对吗？你再仔细想想，有没有重复的？请看下图：上图中，颜⾊⼀致的是同⼀种，就好⽐FC-SC与SC-FC是⼀种⼀样。
实际⼯作中，光纤跳线有单模、多模（50/125\62.5/125）、OM3、OM4、OM5、MPO、⽪线光纤跳线等，再加上光纤跳线长度有1⽶、2⽶、3⽶、5⽶、10⽶、20⽶、50⽶等任意长度均可定制。
单模光纤跳线单模光纤(Single-mode Fiber)：⼀般光纤跳线⽤黄⾊表⽰，接头和保护套为蓝⾊;传输距离较长。
多模光纤跳线多模光纤(Multi-mode Fiber)：⼀般光纤跳线⽤橙⾊表⽰，也有的⽤灰⾊表⽰，接头和保护套⽤⽶⾊或者⿊⾊;传输距离较短离较短。
OM3光纤跳线“OM” stand for optical multi-mode，即光模式，是多模光纤表⽰光纤等级的标准。
不同等级传输时的带宽和最⼤距离不同，因此所运⽤的场景也不同，选对合适的光纤跳线有利于节省成本、提⾼效率。
OM3与OM4是表⽰多模光纤等级的标准，因此OM4光纤跳线是OM3光纤跳线的⼀种发展⽅向更优的状态。
OM4多模万兆光纤跳线OM3是850nm激光优化的50um芯径多模光纤，在采⽤850nm VCSEL的10Gb/s以太⽹中，光纤传输距离可以达到300m；OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m。
OM5多模万兆光纤跳线OM5光纤跳线最开始被称为宽带多模光纤跳线，它是TIA和IEC定义的光纤跳线新标准，纤径为50/125µm，与OM3和OM4光纤跳线相⽐，OM5光纤跳线可以⽤于更⾼带宽的应⽤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单模光纤，一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤，一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短．
各类光纤接口类型的区别与图示
光纤的接口比较复杂，在项目的过程中有时候确实很容易弄错，为了方便自己和大家的工作，特整理了以下资料：
光纤接头类型主要可以分为以下几种：
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(光纤收发器用的较多)
LC 卡接式方形，比SC略小（光纤交换机用的较多）
MT-RJ 方型，一头光纤收发一体
光纤模块主要分为以下两种，一般都支持热插拔：
GBIC（Giga Bitrate Interface Converter）使用的光纤接口多为SC或ST型
SFP小型封装GBIC，使用的光纤为LC型
光纤单模和多模的标识：
L：表示单模，波长1310纳米；
LH：表示单模长距，波长1310纳米，1550纳米；
SM：表示多模，波长850纳米；
SX/LH：表示可以使用单模或多模光纤；
单模光纤的传输距离要比多模光纤远。
另外，如下图所示，在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/APC”等，其含义如下：
“/”前面部分表示尾纤的连接器型号：
“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头
“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
“/”后面表明光纤接头截面工艺，即研磨方式：
“PC”微球面研磨抛光，在电信运营商的设备中应用得最为广泛，其接头截面是平的，。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
“APC”呈8度角并做微球面研磨抛光，可改善电视信号的质量。
