常见的光纤跳线种类有哪些
存!带图解光纤跳线接口定义用途FC、SC、ST、PC、APC、LC、MTRJ、MPO、MU、SMA、FDDI、E、D4PDF.pdf
光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，，光纤收发器等设备和终端盒之间的连接。
而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。
另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。
常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F 连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
光纤跳线的类型
光纤跳线的类型
光纤跳线是一种用于连接光纤设备的电缆，它可以传输高速数据和信号。
在不同的应用场景中，需要使用不同类型的光纤跳线。
本文将介绍几种常见的光纤跳线类型。
1. 单模光纤跳线
单模光纤跳线是一种用于传输单一光波的光纤跳线。
它的核心直径较小，只有9微米左右，可以传输高速数据和信号。
单模光纤跳线适用于长距离传输和高速数据传输，如数据中心、广域网等。
2. 多模光纤跳线
多模光纤跳线是一种用于传输多个光波的光纤跳线。
它的核心直径较大，通常为50或62.5微米，可以传输较短距离的高速数据和信号。
多模光纤跳线适用于局域网、视频传输等场景。
3. OM3光纤跳线
OM3光纤跳线是一种高速光纤跳线，它采用多模光纤，可以传输高达10Gbps的数据速率。
OM3光纤跳线适用于数据中心、企业网络等高速数据传输场景。
4. OM4光纤跳线
OM4光纤跳线是一种高速光纤跳线，它采用多模光纤，可以传输
高达40Gbps的数据速率。
OM4光纤跳线适用于数据中心、企业网络等高速数据传输场景。
5. LC光纤跳线
LC光纤跳线是一种小型化的光纤跳线，它采用LC接口，可以实现高密度的光纤连接。
LC光纤跳线适用于数据中心、服务器等高密度光纤连接场景。
不同类型的光纤跳线适用于不同的应用场景，选择合适的光纤跳线可以提高数据传输效率和稳定性。
在购买光纤跳线时，需要根据实际需求选择合适的类型和规格。

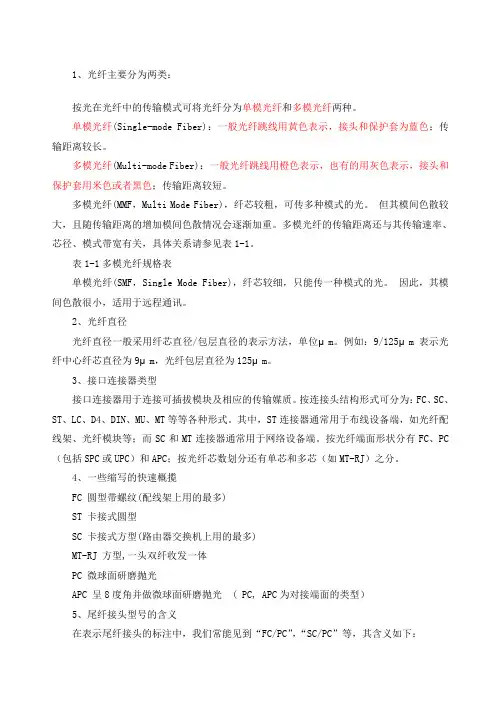

光纤尾纤跳线型号说明
1、光纤主要分为两类：按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。
但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。
多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见表1-1。
表1-1多模光纤规格表单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯。
2、光纤直径光纤直径一般采用纤芯直径/包层直径的表示方法，单位μm。
例如：9/125μm表示光纤中心纤芯直径为9μm，光纤包层直径为125μm。
3、接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。
按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。
其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。
按光纤端面形状分有FC、PC （包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。
4、一些缩写的快速概揽FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)MT-RJ 方型,一头双纤收发一体PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光 ( PC, APC为对接端面的类型）5、尾纤接头型号的含义在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“FC”接头是金属接头，一般在光纤配线架(ODF)侧采用，金属接头的可插拔次数比塑料要多。
光纤跳线种类及适用范围
光纤跳线种类及适用范围光纤跳线是电信领域中常见的光纤连接设备，用于连接光纤设备与光纤设备之间、光纤设备与光电器件之间的连接器件。
光纤跳线种类繁多，下面将主要介绍几种常见的光纤跳线及其适用范围。
1.单模光纤跳线单模光纤跳线是一种用于传输单一光束的光纤跳线，适用于远距离、高速传输和大容量数据传输。
单模光纤跳线具有较小的延迟和较高的带宽，适用于光纤通信、数据中心、电力系统等领域。
2.多模光纤跳线多模光纤跳线是一种用于传输多个光束的光纤跳线，适用于短距离通信和低速传输。
多模光纤跳线具有较大的延迟和较低的带宽，适用于局域网、广域网等低速数据传输领域。
3.光纤缆束跳线光纤缆束跳线是一种用于同时传输多个光信号的光纤跳线，适用于提高光信号的传输密度和效率。
光纤缆束跳线通常采用分支式结构，可以在一个跳线内传输多个信号，适用于数据中心、光纤交换机等高密度光纤连接设备。
4.高温光纤跳线高温光纤跳线是一种用于在高温环境下进行光纤传输的光纤跳线，适用于工业领域和特殊环境。
高温光纤跳线采用耐高温材料制成，可以在高温条件下保持光纤传输的稳定性和可靠性。
5.防水光纤跳线防水光纤跳线是一种用于户外和潮湿环境下进行光纤传输的光纤跳线，适用于户外通信和沿海地区的光纤连接。
防水光纤跳线采用防水材料和密封技术，能够有效地防止水分侵入光纤连接器，保证光纤传输的稳定性。
总之，不同种类的光纤跳线在不同的环境和应用场景中具有各自特点和适用范围。
选择合适的光纤跳线对于保证光纤传输的质量和稳定性至关重要，需要根据具体的需求和环境条件进行选择。

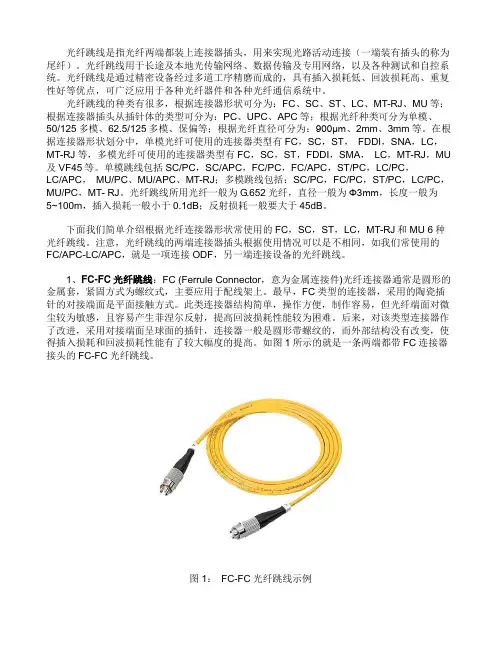

光纤跳线基础知识
光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接（一端装有插头的称为尾纤）。
光纤跳线用于长途及本地光传输网络、数据传输及专用网络，以及各种测试和自控系统。
光纤跳线是通过精密设备经过多道工序精磨而成的，具有插入损耗低、回波损耗高、重复性好等优点，可广泛应用于各种光纤器件和各种光纤通信系统中。
光纤跳线的种类有很多，根据连接器形状可分为：FC、SC、ST、LC、MT-RJ、MU等；根据连接器插头从插针体的类型可分为：PC、UPC、APC等；根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等；根据光纤直径可分为：900μm、2mm、3mm等。
在根据连接器形状划分中，单模光纤可使用的连接器类型有FC，SC，ST，FDDI，SNA，LC，MT-RJ等，多模光纤可使用的连接器类型有FC，SC，ST，FDDI，SMA，LC，MT-RJ，MU 及VF45等。
单模跳线包括SC/PC，SC/APC，FC/PC，FC/APC，ST/PC，LC/PC，LC/APC，MU/PC、MU/APC、MT-RJ；多模跳线包括：SC/PC，FC/PC，ST/PC，LC/PC，MU/PC，MT- RJ。
光纤跳线所用光纤一般为G.652光纤，直径一般为Φ3mm，长度一般为5~100m，插入损耗一般小于0.1dB；反射损耗一般要大于45dB。
下面我们简单介绍根据光纤连接器形状常使用的FC，SC，ST，LC，MT-RJ和MU 6种光纤跳线。
注意，光纤跳线的两端连接器插头根据使用情况可以是不相同，如我们常使用的FC/APC-LC/APC，就是一项连接ODF，另一端连接设备的光纤跳线。
1、FC-FC光纤跳线：FC (Ferrule Connector，意为金属连接件)光纤连接器通常是圆形的金属套，紧固方式为螺纹式，主要应用于配线架上。
最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
光纤跳线_FC、SC、ST、MU、LC、MTRJ_光纤连接头详细介绍
光纤跳线FC、SC、ST、MU、LC、MTRJ 这些类型都什么意思光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介。
通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是15mm~50mm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8mm~10mm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
光纤通常被扎成束，外面有外壳保护。
纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。
光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。
光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤连接器光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。
ST、FC等光纤跳线区别
STST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10B ase-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤? 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下? “/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤跳线接口-详细图解
光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。
而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。
另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。
常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言：
光纤传输连接需要哪些跳线？比较熟知的跳线有哪些呢？
正文：
比较常见的光纤连接器，目前比较常见的光纤连接器：(1)FC型光纤连接器(2)SC 型光纤连接器(3) 双锥型连接器(4) DIN47256型光纤连接器(5) MT-RJ型连接器(7) MU型连接器.
以下是目前比较常见的光纤连接器的详细描述：
(1)FC型光纤连接器
这种连接器最早是由**NTT研制。
FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。
最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‘C)。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
(2)SC型光纤连接器
这种光纤连接器。
其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。
其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式，不需旋转。
此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。
ST 连接器的芯外露，SC连接器的芯在接头里面。
(3) 双锥型连接器(Biconic Connector)
这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
(4) DIN47256型光纤连接器
这是一种由德国开发的连接器。
这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。
与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。
另外，这种连接器的机械精度较高，因而介入损耗值较小。
(5) MT-RJ型连接器
MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机
相连，连接器端面光纤为双芯(间隔0.75mm)排列设计，是主要用于数据传输的下一代高密度光纤连接器。
(6) LC型连接器
LC型连接器是著名Bell(贝尔)研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁机理制成。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。
这样可以提高光纤配线架中光纤连接器的密度。
目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
(7) MU型连接器
MU(Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。
该连接器采用1.25mm 直径的套管和自保持机构，其优势在于能实现高密度安装。
利用MU的l.25mm
直径的套管，NTT已经开发了MU连接器系列。
它们有用于光缆连接的插座型连接器(MU-A系列);具有自保持机构的底板连接器(MU-B系列)以及用于连接LD/PD模块与插头的简化插座(MU-SR系列)等。
随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。
目前比较常用的光纤跳线有SC、FC、LC光纤跳线。
