东风小康汽车维修手册1
小型车辆维修保养作业指导书
汽车维修保养作业指导书
1 一级维护工艺规程
1。
1 按照一汽—大众的规定，一汽—大众汽车一级维护间隔里程为7500公里。
1.2 汽车一级维护工艺流程：
1。
4一级维护竣工检验项目：
1。
4。
1 发动机舱内各部油水液面正常，无泄漏。
1.4.2 发动机、变速器支架及螺栓、进排气歧管、水箱、轮胎、驱动轴、车身等外露螺栓、螺母齐全、坚固，无泄漏、损伤。
1.4。
3 转向节、转向臂、球头、上下悬挂臂、稳定杆、拉杆、制动操纵机构可靠，锁销齐全有效，传动万向节不松旷.
1.4.4 各有相对运动的部件活动自如，各润滑脂油嘴齐全，安装位置正确，无遗漏。
1。
4。
5 空气格、机油格清洁，工作正常。
1。
4.6 轮胎气压符合要求，胎面无嵌石。
1.4。
7离合器、制动器踏板自由行程符合标准. 1。
4。
8 灯光、仪表、喇叭、信号装置齐全有效. 1.4。
9 蓄电池液面正常，接头清洁、牢固。
1。
4。
10车轮轴承无松旷。
2 二级维护工艺规程
2。
1按照一汽-大众的规定二级维护间隔里程为15000公里. 2.2 汽车二级维护工艺流程:
2。
3二级维护作业项目:。
东风 EQ1093F-105 载货汽车电喷汽油发动机 使用维护保养手册
东风EQ1093F－105载货汽车电喷汽油发动机 使用维修保养手册 东风汽车有限公司商用车公司前 言衷心地感谢您使用东风汽车有限公司商用车公司的产品。
EQ1093F－105配置的发动机是东风汽车有限公司商用车发动机厂生产的EQ6100-1电喷汽油发动机，本手册仅为您提供EQ6100-1系列电喷汽油发动机的基本结构，有关操作、检查、保养等方面的必要程序和说明。
如何让您在使用东风汽车有限公司商用车公司的产品时获得最佳效益是我们和您共同追求的目标，但这很大程度上取决于您对车辆的熟悉程度、使用及保养的仔细和认真，本手册仅向您提供EQ6100－1电喷发动机的相关资料，供您参考。
本手册的图形及说明在出版时是正确的，由于产品的结构总在不断地改进和完善，因此有可能出现本手册的介绍与您所购的发动机的实际结构不同的情况，此时若有需要，请随时与东风汽车有限公司商用车公司联系，我们将为您提供所需的资料。
本手册的制作获得了东风商用车公司发动机的大力支持，衷心表示感谢。
本手册使用法定计量单位。
东风汽车有限公司商用车公司二零零四年十一月L警 示1.严禁在发动机运转时摘除电瓶连线。
2.本电喷系统所使用汽油标号不低于RON90#。
3.关闭钥匙后，要等待10秒方可切断整车总电闸。
4.严禁在本系统与电瓶连线断开前进行任何焊接操作。
此手册为保密资料，未经许可不得擅自传播目 录１．EQ6100-1电喷汽油发动机 １ 1.1 EQ6100-1电喷汽油发动机简介 1 1.2 EQ6100-1电喷汽油发动机电子控制燃油喷射系统的优点 1 1.3 EQ6100-1电喷汽油发动机电子控制燃油喷射系统基本原理 1 1.4 EQ6100-1电喷汽油发动机的悬置结构 2 1.5 EQ6100-1电喷汽油发动机的主要技术特性 3 1.5.1技术参数 3 1.5.2外特性曲线 5 2．EQ6100-1电喷汽油发动机电子控制燃油喷射系统组成 6 2.1 EQ6100-1电喷汽油发动机电子控制燃油喷射系统简图 6 2.2 EQ6100-1电喷汽油发动机电子控制燃油喷射系统主要元件 7 3．EQ6100-1电喷汽油发动机的八个系统 8 3.1供油系统 8 3.1.1 EQ6100-1型汽油机电子控制燃油供给系统简图 8 3.1.2 燃油泵 9 3.1.3油轨总成 9 3.1.4燃油压力调节器 10 3.1.5燃油滤清器 10 3.1.6喷油器 11 3.2 控制系统 12 3.2.1 电子控制单元(ECU) 12 3.2.2电子控制单元(ECU)输入元件 13 3.2.2.1绝对压力（MAP）传感器 13 3.2.2.2曲轴位置传感器 13 3.2.2.3进气温度传感器 15 3.2.2.4冷却液温度传感器 16 3.2.2.5节气门位置传感器 17 3.2.2.6氧（O2）传感器 18 3.2.3电子控制单元（ECU）执行元件 19 3.2.3.1点火线圈 193.2.3.2怠速控制阀门 20 3.3 燃油蒸发控制系统 20 3.3.1碳罐电磁阀 21 3.4尾气净化系统(三元催化器) 24 3.5 进气系统 243.6润滑系统 24 3.6.1机油润滑系统图 25 3.6.1.1旋装式机油粗滤器 26 3.6.1.2离心式机油细滤器 27 3.6.1.3空气压缩机及助力泵的润滑 27 3.7 冷却系统 27 3.7.1冷却系统图 27 3.7.1.1节温器 28 3.7.1.2水泵 30 3.8 电器系统 30 3.8.1. QD1212型直流起动机 30 3.8..2 JF1714型交流发电机 30 3.8.3 点火系统组成表 30 3.9发动机工作参数传感系统 30 3.9.1水温感应塞 30 3.9.2机油压力感应塞 313.9.3机油压力报警塞 314 EQ6100-1电喷汽油发动机的其它附配件 33 4.1 曲轴箱通风装置 33 4.2 舌簧式空气压缩机 334.3 离合器总成 345. 发动机的拆装及主要要素的调整 36 5.1发动机的拆装 36 5.1.1缸盖的拆卸 36 5.1.2缸盖的进排气门和气门座 36 5.1.3曲轴主轴瓦和主轴承盖 37 5.1.4扭振减震器 38 5.1.5缸套、活塞和配缸 39 5.1.6曲轴—飞轮—离合器总成 40 5.1.7摇臂—摇臂支座—摇臂轴总成 40 5.1.8其他事项 40 5.2 发动机的主要零部件装配数据表 47 5.3发动机主要调整数据表 475.4发动机主要螺栓紧固力矩表 476. 发动机的其他要素 51 6.1发动机使用的润滑剂及润滑脂 51 6.1.1发动机润滑油 51 6.1.2发动机用润滑脂 516.2发动机使用的燃料 51 6.3发动机使用的轴承 526.4发动机使用的油封 527. 发动机的走合、使用和保养 53 7.1 新发动机的走合 53 7.1.1走合前的工作 53 7.1.2走合期的工作 53 7.1.3走合完毕后的工作 53 7.2 发动机的正确使用及应注意事项 53 7.2.1发动机的起动 53 7.2.2发动机的正确使用 54 7.2.3发动机在寒冷地区的使用要点 55 7.2.4发动机在高原地区的使用要点 55 7.3发动机的每日检查 55 7.4 三元催化器使用与保养 56 7.5 电喷系统使用与保养 577.6 发动机的保养588.EQ6100-1汽油机电子控制燃油喷射系统故障与排除60 8.1电子控制燃油喷射系统故障诊断60 8.2电子控制燃油喷射系统故障诊断注意事项60 8.3电子控制燃油喷射系统维修注意事项61 8.4电子控制燃油喷射系统的故障与排除方法61 8.4.1发动机不起动或起动困难的电子控制燃油喷射系统的故障与排除 61 8.4.2发动机功率不足的电子控制的故障与排除 62 8.4.3发动机机怠速不稳的故障与排除 63 8.4.4发动机运转不正常 64 8.4.5离合器故障 64 8.4.6发动机的不正常响声 658.4.7发电机和调节器的常见故障 66 8.4.8 诊断流程图 678.4.8.1发动机不能起动或起动困难 67 8.4.8.1.1发动机不转或转的很慢 67 8.4.8.1.2起动信号正常 68 8.4.8.2发动机经常停机 69 8.4.8.3怠速不稳 70 8.4.8.4怠速过高 71 附图1：ECU接头针脚定义 71附图2：线束图73 附图3：布线表74附图4: 燃油泵及支架装配图751．EQ6100-1电喷汽油发动机1.1 EQ6100-1电喷汽油发动机简介EQ6100-1电喷汽油发动机采用电子控制燃油喷射系统，具有空燃比闭环控制功能，配备三元催化器，是满足DHJB2－1999《车用汽油机排气污染物排放标准》、GB14762－2002《车用点燃式发动机及装用点燃式发动机排气污染物排放限值及测量方法》和GB14761.４－９３《汽车曲轴箱污染物排放标准》法规的环保型发动机。
日产风度汽车维修手册_上
风度轿车
目录
目录
第一章 发动机维修数据概述..........................................................................................1
1．1 电控发动机的主要控制功能 .............................................................................1 1．2 电控对汽车发动机性能的改善 .........................................................................1 1．3 风度轿车发动机维修数据及规格......................................................................1
2．7 质量空气流量传感器......................................................................................70 2．7．1 结构原理...........................................................................................70 2．7．2 质量空气流量传感器线路图 ..............................................................70 2．7．3 质量空气流量传感器的故障诊断 .......................................................73

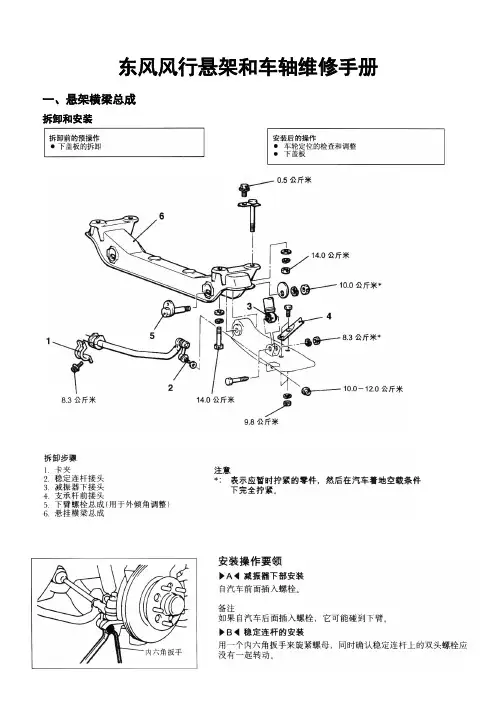

推荐-东风风行悬架和车轴维修手册 精品 精品
东风风行悬架和车轴维修手册一、悬架横梁总成拆卸和安装二、前悬架（一）概述1、结构型式前悬架为扭杆控制，带横向稳定杆的双横臂独立结构悬架。
2、结构图项目标准值前束在轮胎的中心毫米0±3 在轮盘的轮辋毫米0±1.7 前束角（每个车轮）0°±7’转弯后束角（当外侧车轮为20°时的内侧车轮）21°18’车轮外倾角0°00’±30’（左、右之差在30’以内）主销后倾角（满载时）3°27’±30’（左、右之差在30’以内）主销侧倾角15°40’侧滑毫米0±3下横臂衬套的压装力公斤2000以上下横臂球节起动扭矩公斤厘米10 ~ 46减震器活塞杆伸出量毫米 4.5 ~ 5.5自下横臂安装螺栓的中心至下横臂底的距离毫米94.5稳定杆球节的转矩公斤厘米7 ~ 20项目规定的密封胶备注上球节槽3M ATD产品号8663或同等品种半干式密封胶轮毂盖（四）专用工具外倾角、主销后倾角和主销侧倾标准值：车轮外倾角0°00'± 30'（左右之差在30'以内）主销后倾角3°27'± 30'（左右之差在30'以内）主销侧倾15°40'（1）如果车轮外倾角不在标准值范围内，转动下臂螺栓总成。
（2）如果主销后倾角不在标准值范围内，转动支承杆衬套的螺母。
（3）再次测量车轮外倾角并检查它是否在标准值范围内。
如果不是，重复调整顺序。
（六）减震器和下横臂拆卸步骤1. 夹板 6. 下横臂球节接头2. 稳定杆球头 7. 下横臂螺栓总成 (调节外倾角用)3. 减震器 8. 下横臂4. 推力杆接头 9. 悬架压缩行程限位挡块5. 开口销 10. 下横臂球头销注意*: 表示应暂时拧紧的零件，然后在汽车着地空载条件下完全拧紧。
拆卸前的预操作 下罩的拆卸 安装后的操作 车轮定位的调整 下罩的安装（七）上横臂1、拆卸和安装拆卸前的预操作和安装后的操作前固定臂的拆卸和安装拆卸步骤1. 减震器接头2. 开口销3. 上横臂球节接头4. 上横臂5. 上横臂球节6. 悬架回弹限位器2、拆卸操作要领上横臂球节的脱开注意用专用工具只将螺母拧松，但不要将它自球节上拆下。
一汽小解放维修手册1
其它控制操作
1 燃油泵控制 当发动机起动和运转时，燃油泵继电器开启，将电流供应给燃油泵。
2 A/C 继电器控制 将空调压缩机开启或关闭。
3 净化电磁阀控制 4 EGR 电磁阀控制
EFI－4
电子控制汽油喷射系统故障诊断
二. 多点燃油喷射系统图
＊1 空气流量传感器 ＊2 进气温度传感器 ＊3 节气门位置传感器 ＊4 怠速位置开关 ＊5 凸轮轴位置传感器 ＊6 曲轴角度传感器 ＊7 大气压力传感器 ＊8 水温传感器 ＊9 氧传感器
(2) 将水温传感器的温度传感部分浸在热水中，检查电 阻。 标准值：2.1～2.7 KΩ(20℃时) 0.26～0.36KΩ(80℃时)
(3) 如果电阻偏离标准值较大，则应更换传感器。 (4) 在螺纹部分涂密封胶。
规定的密封胶： 3M NUT LOCKING PART NO.4171 或等同品。 (5) 安装水温传感器并拧紧到规定力矩。 拧紧力矩：29N.m。
TPS 接头
节气门位 置传感器
⑥顺时针方向缓慢旋转节气门位置传感器，直到怠 速位置开关信号由 ON 变成 OFF 时停止(1 号端子 与 2 号端子不导通的那一点位置为止)，在此位置 下锁紧节气门位置传感器的固定螺栓。
⑦连接节气门位置传感器的接头。 ⑧检查节气门位置传感器的输出电压。
标准值：400～1000mV。 ⑨如果偏离标准值，则应检查节气门位置传感器和
EFI－6 节气门杆
固定 SAS
厚薄规
固定 SAS
电子控制汽油喷射系统故障诊断
②在“固定 SAS ”与节气 门杆之间插入厚 度为 0.45mm 的厚薄规。
③将点火开关转到 ON(但不要起动发动机)
东风小康EQ6380LF微型汽车线束图解
图1 东 风 小 康EQ6380LF 微型汽车线束布局图东风小康EQ6380L F 微型汽车线束图解李自广（河南省宏力路桥公司设备部， 河南 长垣 453400）中 图 分 类 号 ： U463.62文 献 标 识 码 ： B文 章 编 号 ： 1003-8639（2012）05-0010-12东 风 小 康EQ6380LF 微 型汽车线束布局图见图1， 顶篷鼓风电路原理图见图4。
电路原理图见图2， 线 束 剖 析 见 表1， 底盘电器盒图见 图3， 修改稿收稿日期 ： 2012-02-13作 者 简 介 ： 李 自 广 （1957－）， 男 ， 河 南 清 丰 人 ， 技 师 ， 从 事 汽 车 、 工程车电器电路维修工作和线束研究 ， 自 学 成 才 ， 曾 在 《汽 车 电 器 》 期 刊 上 发 表20多篇有关汽车线束图解的论文 ， 新 出 版 《实用载货汽车线束图解 》 专 著 一 部 。
10 《汽车电器》2012 年第 5 期）a （图理原路电车汽型微F L 0 8 3 6 Q E 康小风东2图《汽车电器》2012年第5期11）b （图理原路电车汽型微F L 08 3 6 Q E 康小风东2图12《汽车电器》2012年第5 期）c （图理原路电车汽型微F L 0 83 6 Q E 康小风东2图《汽车电器》2012年第5期13表1 东 风 小 康EQ6380LF 微型汽车线束剖析 表1 （续 ）名 称 内容名 称内容左 前 照 灯1 0.5黑 搭 铁右 前 转 向 灯1 0.5绿 ／黄 组 合 开 关1及 小 灯2 1.0红 ／黄 小 灯组 合 开 关5 2 0.5黑 搭 铁4 1.0红 远 光组 合 开 关15 5 1.0红 ／白 近 光 组 合 开 关166 1.0白 ／蓝 前 照 灯 熔 断器 盒 中F2右 侧 转 向 灯1 0.5黑 搭 铁2 0.5绿 ／黄 组 合 开 关1左 前 转 向 灯1 1.0绿 ／红 组 合 开 关112 0.5黑 搭 铁右 前雾 灯1 1.0浅 绿 底 盘 束 间a72 1.0黑 搭 铁左 侧 转 向灯1 0.5黑 搭 铁2 0.5绿 ／红组 合 开 关11搭 铁 点（接 车 体 右 前 部 ）2.5黑 … 1.5黑 …搭 铁 点（接 车 体 左 前 部 ）2.5黑 …散 热 风 扇 1 2.0蓝 ／红底 盘 束 间a5 电 动 机2 2.0黑 搭 铁空 调 压 力 开 关a 1 0.8红 ／绿高压冷凝继电器1 2 1.0黑 ／白熔 断 器 盒 中F 8高压冷凝电动机1 2.0黑 搭 铁 喇 叭0.8白 ／绿 熔 断 器 盒 中F4 2 2.0蓝 ／红高压冷凝继电器20.8蓝 ／绿组 合 开 关12制 动 液 位 1 0.5黑 搭 铁 顶 蓬 束 间a 1 1.0蓝 ／棕 — 备 用 接 口a5、c 4、d6 报 警 开 关2 0.5红 ／黑仪 表b82 1.5绿 ／白 — 备 用 接 口a6、c 5、d5顶 蓬 束 间b 1 0.5白 车 内 灯 熔 断 器 盒 中F 3前 窗 洗 涤1 0.5黑 搭 铁2 0.5灰 收 放 机b4电 动 机3 0.5绿收 放 机b1 2 0.5黑 ／蓝 组 合 开 关94 0.5黑 搭 铁5 0.5灰 ／黑收 放 机b7 后 窗 洗 涤（备 用 ）6 0.5绿 ／黑 收 放 机b2电 动 机1 0.5黑 搭 铁备 用 接 口d1 1.5绿 ／蓝 — 备 用 接 口a12 0.5黑 ／绿 后 刮 水 开 关12 1.5红 ／蓝 — 备 用 接 口a23 0.5蓝 ／黄熔 断 器 盒 中F 14 高压冷凝继电器 1 0.8红 ／绿空 调 压 力 开 关a15 1.5绿 ／白 — 备用接口a6、c 5，顶篷束间a2 2 2.0蓝 ／红 高压冷凝电动机26 1.0蓝 ／棕 — 备用接口a5、c 4，顶篷束间a1 3 1.0黑 搭 铁 4 2.0蓝 ／白 熔 断 器 盒 中F6备 用 接 口c1 1.0红 ／黄 小 灯 组 合 开 关52 1.0白 ／绿 熔 断 器 盒 中F 4 刮 水 电 动 机1 1.0蓝 ／红 高 速 组 合 开 关4 3 1.0黑 搭 铁2 1.0蓝 低 速 组 合 开 关34 1.0蓝 ／棕 — 备用接口a5、d6，顶篷束间a1 3 1.0蓝 ／白 ／ 组 合 开 关8（复 位 时 ／5 1.0绿 ／白 — 备用接口a6、d5，顶篷束间a2 复 位 后 ）6 1.0棕 — 备 用 接 口a7 4 1.0黄 ／蓝熔 断 器 盒 中F107 1.0白 ／黄 — 备 用 接 口a8右 前 照 灯1 0.5黑 搭 铁鼓 风 二 极 管1 1.0粉 红 ／绿 底 盘 束 间b8 及 小 灯2 1.0红 ／黄 小 灯 组 合 开 关52 0.5粉 红 ／白鼓 风 开 关24 1.0红 远 光组 合 开 关15 5 1.0红 ／白 近 光组 合 开 关16 右 扬 声 器1 0.5红 ／黑 收 放 机b96 1.0白 ／红 前 照 灯 熔 断 器 盒 中F12 0.5红 收 放 机b814 《汽车电器》2012 年第 5 期表1 （续 ）表1 （续）名 称内容名 称内容备 用接 口b 1 1.5黑 ／白 熔 断 器 盒 中F8调 速 电 阻1 1.5粉 红 ／蓝 鼓 风 开 关4（2档 ）2 1.5黑 搭 铁2 1.5粉 红鼓 风 电 动 机2 3 1.5粉 红 ／黑鼓 风 开 关3（1档 ） 蒸 发 器 温1 0.5浅 绿 ／红 底盘 束 间b9（EC U ／42） 度 传 感 器2 0.5浅 绿 底 盘 束 间b2（EC U ／35）故 障 诊 断 接 口4 0.5黑 搭 铁5 0.5紫 ／绿 — 底 盘 束 间c16（EC U ／71） 后窗 除 霜 开 关 1 0.5黑 显 示 灯 搭 铁7 0.5紫 ／黑— 底 盘 束 间c 1（EC U ／31） 4 1.5红 ／白底 盘束 间c9 16 0.5白 熔 断 器 盒 中F 35 2.0黄 ／绿熔 断 器 盒 中F 12空 调 开 关1 0.5黄 显 示 灯 熔 断 器 盒 中F 94 1.0粉 红 ／绿空 调 继 电 器85 后 刮 水 开 关1 0.5黑 ／绿 洗涤 后窗洗涤电动机25 0.5粉 红 ／白 鼓 风 开 关2 3 0.8黄 ／蓝 熔 断 器 盒 中F 10 4 0.5蓝 ／绿 — 底 盘 束 间c21 5 0.5橙 — 底 盘 束 间c10 点 火 钥 匙 开 关1 5.0黄 ／黑 ACC熔 断 器 盒 侧F 11～F 14 2 2.5黑 ／黄 起 动底 盘 束 间a2 前 雾 灯 开 关1 0.5黑 搭 铁3 5.0白 ／绿底 盘 束 间a1（FB2） 4 0.5紫 ／白底 盘 束 间c20 4 1.5蓝 ACC熔 断 器 盒 侧F 7 5 1.0红 ／黄组 合 开 关5 5 3.0黑 ／蓝 ON熔 断 器 盒 侧F 8～F 10 6 0.5棕 ／黑 检 测仪 表b7 后 雾 灯 开 关1 0.5黑 搭 铁7 0.5黑 搭 铁3 0.5绿 ／ 蓝 底 盘 束 间c 2（后 雾 灯 ）注 ： 件 号6 的 棕 黑线为制动液位指示 4 0.8浅 绿 ／黑 熔 断 器 盒 中F5灯 的 检 测 线 ， 当点火钥匙开 关 处 于 起 动 档6 0.5绿 ／黑 组 合 开 关2 时， 此线经点火钥匙开关与件号7 的0.5 黑 线导通搭铁 ， 使制动液位指示灯点亮 。
噶米东风风行悬架和车轴维修手册
东风风行悬架和车轴维修手册一、悬架横梁总成拆卸和安装二、前悬架（一）概述1、结构型式前悬架为扭杆控制，带横向稳定杆的双横臂独立结构悬架。
2、结构图（四）专用工具外倾角、主销后倾角和主销侧倾标准值：车轮外倾角0°00'± 30'（左右之差在30'以内）主销后倾角3°27'± 30'（左右之差在30'以内）主销侧倾15°40'（1）如果车轮外倾角不在标准值范围内，转动下臂螺栓总成。
（2）如果主销后倾角不在标准值范围内，转动支承杆衬套的螺母。
（3）再次测量车轮外倾角并检查它是否在标准值范围内。
如果不是，重复调整顺序。
（六）减震器和下横臂拆卸步骤1. 夹板6. 下横臂球节接头2. 稳定杆球头 7. 下横臂螺栓总成 (调节外倾角用)3. 减震器 8. 下横臂4. 推力杆接头 9. 悬架压缩行程限位挡块5. 开口销 10. 下横臂球头销注意*: 表示应暂时拧紧的零件，然后在汽车着地空载条件下完全拧紧。
（七）上横臂1、 拆卸和安装拆卸步骤1. 减震器接头2. 开口销3. 上横臂球节接头4. 上横臂5. 上横臂球节6. 悬架回弹限位器（八）扭杆1、拆卸和安装拆卸步骤：1. 座（A）2. 扭杆3. 后固定臂4. 防尘罩5. 前固定臂6. 固定螺栓总成7. 螺母8. 固定螺栓9. 座（九）推力杆1、 拆卸和安装拆卸步骤 1. 垫圈2. 推力杆衬套3. 套圈4. 推力杆衬套5. 套圈6. 推力杆7. 推力杆托架（十）稳定杆1、 拆卸和安装（2）在防尘罩内部涂通用润滑脂。
（3）用乙烯基胶带在图示位置粘住稳定连杆，然后将防尘罩装到稳定连杆上。
（4）用卡环固定住防尘罩。
备注装卡环时，对准卡环使其开口处于离稳定连杆轴 线90°角的位置。
5、 安装操作要领 稳定杆/衬套/卡夹的安装 （1） 将稳定杆置于规定位置，使识别颜色位在左边而衬套内的切口朝上。
(整理)东风风行悬架和车轴维修手册
东风风行悬架和车轴维修手册一、悬架横梁总成拆卸和安装二、前悬架（一）概述1、结构型式前悬架为扭杆控制，带横向稳定杆的双横臂独立结构悬架。
2、结构图（四）专用工具外倾角、主销后倾角和主销侧倾标准值：车轮外倾角0°00'± 30'（左右之差在30'以内）主销后倾角3°27'± 30'（左右之差在30'以内）主销侧倾15°40'（1）如果车轮外倾角不在标准值范围内，转动下臂螺栓总成。
（2）如果主销后倾角不在标准值范围内，转动支承杆衬套的螺母。
（3）再次测量车轮外倾角并检查它是否在标准值范围内。
如果不是，重复调整顺序。
（六）减震器和下横臂拆卸步骤1. 夹板6. 下横臂球节接头2. 稳定杆球头 7. 下横臂螺栓总成 (调节外倾角用)3. 减震器 8. 下横臂4. 推力杆接头 9. 悬架压缩行程限位挡块5. 开口销 10. 下横臂球头销注意*: 表示应暂时拧紧的零件，然后在汽车着地空载条件下完全拧紧。
（七）上横臂1、 拆卸和安装拆卸步骤1. 减震器接头2. 开口销3. 上横臂球节接头4. 上横臂5. 上横臂球节6. 悬架回弹限位器（八）扭杆1、拆卸和安装拆卸步骤：1. 座（A）2. 扭杆3. 后固定臂4. 防尘罩5. 前固定臂6. 固定螺栓总成7. 螺母8. 固定螺栓9. 座1、 拆卸和安装拆卸步骤1. 垫圈2. 推力杆衬套3. 套圈4. 推力杆衬套5. 套圈6. 推力杆7. 推力杆托架1、 拆卸和安装三．后悬架（一）概述1、结构型式后悬架为五连杆螺旋弹簧型车桥悬架，它保证乘车舒适性和优异的转向稳定性;或为钢板弹簧型车桥悬架，特点为有优异的强度。
2、结构图（钢板弹簧型）（螺旋弹簧型）（三）专用工具（四）检修调整顺序后轮定位在测量后轮定位前，后悬架总成必须没有磨损、松动或损坏的零件。
标准值：前束0毫米外倾角0°备注：前束和外倾角已在工厂中设定好，不能进行调节。
