S7300-6-S7通信基础
S7300开放式TCPIP协议通讯

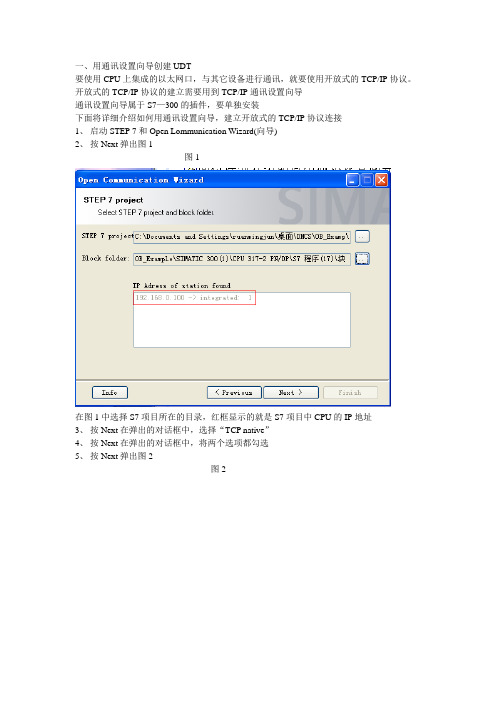

一、用通讯设置向导创建UDT要使用CPU上集成的以太网口，与其它设备进行通讯，就要使用开放式的TCP/IP协议。
开放式的TCP/IP协议的建立需要用到TCP/IP通讯设置向导通讯设置向导属于S7—300的插件，要单独安装下面将详细介绍如何用通讯设置向导，建立开放式的TCP/IP协议连接1、启动STEP 7和Open Lommunication Wizard(向导)2、按Next弹出图1图1在图1中选择S7项目所在的目录，红框显示的就是S7项目中CPU的IP地址3、按Next在弹出的对话框中，选择“TCP native”4、按Next在弹出的对话框中，将两个选项都勾选5、按Next弹出图2图2红框1：连接编号（将在程序中使用）红框2：与PLC通讯的设备的IP地址红框3：通过下拉菜单选择建立连接的设备的类型6、按Next弹出图3图3红框中是设置通讯端口号，A设备的可以不设7、按Next弹出图4图4红框中输入的是将要在S7中创建的UDT数据类型的名称，建议设为UDT65到此为止就完成了通讯设置向导的设置，打开S7就可看到建好的UDT65，其中包含了通讯设置向导中设置的所有信息。
二、S7中的通讯编程需要用到的系统功能块：FB63(数据发送)FB64（数据接收）FB65（建立连接）FB66（断开连接），下面将举例说明这几个功能块的编程使用1、以UDT65为数据结构创建数据块DB1（UDT65长度为64字节）2、调用FB65：➢M1.0：建立通讯的触发信号，该信号在FB65中使用的是上跳沿，也就是说即使信号一直为1，FB65也只会运行一次，因此在程序中应注意，不要使用常通标志作为触发信号➢ID:上文中用通讯向导设置的连接编号➢CONMECT：必须使用以UDT65为数据结构创建数据块DB1➢在程序段2中，通过监控M1.2可以判断通讯是否建立（建立成功MW10加1）➢通讯建立后，在不断电的情况下，要用FB66才能断开连接3、调用FB63：➢M4.0:数据发送控制信号➢LEN：发送数据的长度（单位BYTE）➢DATA:要发送的数据块。
最基础面的西门子S介绍
问题四 S7300的CPU模块
S7－300有20种不同型号的CPU;分别适用于不同等级 的控制要求; 有的CPU集成了数字量I/O，有的同时集 成了数字量I/O和模拟量I/O。
CPU模块面板上有状态和故障指示灯LED 模式选择开 关和通信接口。大多数CPU还有后备电池盒，存储器 插槽可以插入多达数兆字节的Flash EPROM微存储器 卡简称MMC卡，用于掉电后程序和数据的保存。
一 状态和故障显示LED
SF红色：系统错误、编程错误或从有诊断功能模板 来的故障; BF（或BATF 红色）：电池故障;电池电压低或没有 电池时亮。 DC5V（绿色）：CPU和S7－300总线的5V电源电压正 常时亮。（提供给背板总线） FRCE（黄色）：至少有一个I/O接口被强制时亮。 RUN（绿色）：CPU启动时闪亮（2Hz），运行时常亮 STOP（黄色）：CPU在STOP、HOLD状态或重新启动时 常亮；当要求存储器复位时以0 5Hz的频率闪烁，正 在执行存储器复位时以2Hz的频率闪烁。
5 功能模块 FM
功能模块主要用于对时间要求苛刻、存储器容量要 求较大的过程信号处理任务; -计数：计数器模块 -定位：快速/慢速进给驱动位置控制模块、电子凸 轮控制器模块、步进电动机定位模块、伺服电动机 定位模块等
-闭环控制：闭环控制模块 -工业标识系统：接口模块、称重模块、位置输入 模块、超声波位置解码器等。
十 存储器
存储器分为系统程序存储器和用户程序存储器; 系统程序相当于个人计算机的操作系统;由PLC生 产厂家设计并固化在ROM只读存储器中，用户不能 读取。用户程序由用户设计，它使PLC能完成用户 要求的特定功能。用户程序存储器的容量以字 （16位二进制数）为单位。
• 模块内集成背板总线 • 网络连接 多点接口 MPI,
S7300以太网通信
第三讲：S7-300中用以太网通信下载程序一、设置电脑IP地址1.连接上和通信模块对接好的路由器，点击“打开网络和共享中心”，如图1所示；图1：打开网络和共享中心2.双击路由器地址，如图2所示；图2：双击路由器地址3.选择“属性”，如图3所示；图3：选择属性4.选择协议版本（一般选择协议版本4），如图4所示；图4：选择协议版本45.选择“使用下面的地址”，如图5所示；图5：IP地址设置方式6.设置好IP地址，点击确定(如，如图6所示；图6：设置IP地址二、设置SETP7编程软件通信模式（无线）1.设置PG/PC接口，在站点界面点击“选项”然后点击“设置PG/PC接口”，如图7所示；图7：选择PG/PC接口2.设置通信模式，选择电脑无线网卡的型号，一般为TCP开头，作者电脑比较特殊，如图8所示；图8：选择无线网卡型号3.点击确定三、设置通信模块IP地址（第一次设置IP地址时要使用MPI通信口把地址下载到模块）1.在设置通信模块地址之前先将硬件组态好，作者手上是图9这个型号的通信模块；图9：通信模块型号2..在组态好的机架中双击通信模块下面的“PN-IO ”，如图10所示；图10：双击PN-IO3.选择属性（在第一次设置时已联网是为“否”的状态），如图11所示；图11：设置属性4.设置IP地址（例如，地址的前三位要跟电脑地址一致），如图12所示；图12：设置通信模块IP地址5.选择“子网（s）”中的“Ethernet（1）”并点击“确定”，如图13所示；图13：选择连接网络6.此时可以看到已联网会显示“是”，点击“确定”，如图14所示；图14：连接网络当把IP地址通过MPI通信口下载到PLC，设置好路由器的IP地址，设置好电脑的IP 地址，以及设置好编程软件的通信模式后就可以测试以太网通信。
1.连接好路由器后进入硬件组态页面把硬件组态下载到PLC，如果一切正常如下这些页面，全部点击“确定”或者“是”就可以了，如图15到图18所示；图15图15图16图17图182.在编程界面写一个测试程序下载到PLC，如果正常通信的话能够下载，通信不上则下载不了，如图19所示；图193.建立变量表，右键QB1选插入新对象再选变量表如图20所示，变量表图标如图21所示；图20：建立变量表图21：变量表图标4.双击变量表图表，再输入变量如图22和图23所示；图22：变量表图23：设置变量5在“修改数值”里.输入参数点击“监视变量”（眼镜的图标）再点击“修改变量”，如图23和图24所示；图23：修改数值图24：修改变量图标若通信正常则可以看到QB0的数据随着MB0数据变化做一致的改变；如若通信不正常通过下面“注意”中几点进行检查；注意：1.路由器的IP地址通过电脑先设置好，本例中路由器地址为；2.电脑IP，路由器IP，通信模块IP三者的IP地址前三位要一致，最后一位不得重复；3.通信模块的IP要先通过MPI通信线下载到PLC后再跟路由器通过网线连接；4.编程软件要设置无线通信的模式，即PG/PC口设置选择无线网卡型号；5.通信模块的PN-IO属性设置要在子网（s）中间一个网络进行连接如“Ethernet（1）”；6.编程软件中集成下载线驱动，但有时候驱动也会安装不正常；5.当遇到故障时可通过CPU模块上指拨开关的MERS档来复位，拨到MERS档后指示灯快闪，之后慢闪，慢闪几次停下后再拨一次到MERS档，指示灯再次闪，当灯停下时可打到RUN档；6.可通过连接MPI通信口，选择CPU模块，点击“PLC”再点击“清除/复位”，对PLC进行复位；作者：黄子昌联系电话：邮箱：微信号：hu73310。
s7300使用说明书

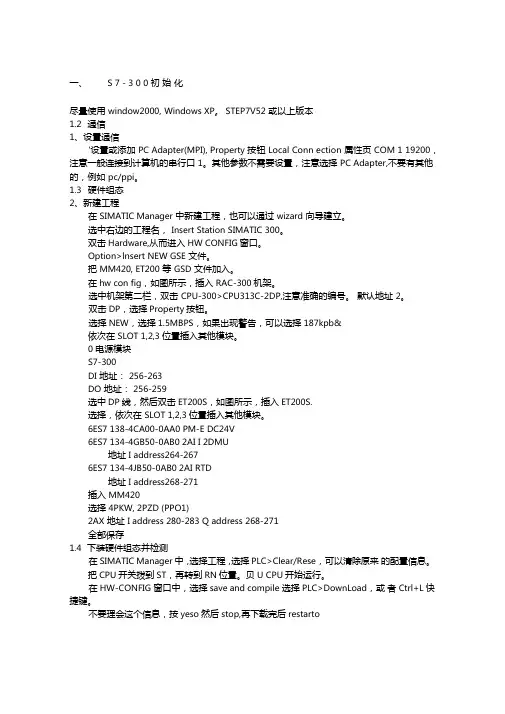

一、S 7 - 3 0 0 初始化尽量使用window2000, Windows XP。
STEP7V52 或以上版本1.2通信1、设置通信'设置或添加PC Adapter(MPI), Property 按钮Local Conn ection 属性页COM 1 19200，注意一般连接到计算机的串行口1。
其他参数不需要设置，注意选择PC Adapter,不要有其他的，例如pc/ppi。
1.3硬件组态2、新建工程在SIMATIC Manager 中新建工程，也可以通过wizard 向导建立。
选中右边的工程名，Insert Station SIMATIC 300。
双击Hardware,从而进入HW CONFIG窗口。
Option>lnsert NEW GSE 文件。
把MM420, ET200 等GSD 文件加入。
在hw con fig，如图所示，插入RAC-300机架。
选中机架第二栏，双击CPU-300>CPU313C-2DP,注意准确的编号。
默认地址2。
双击DP，选择Property按钮。
选择NEW，选择1.5MBPS，如果出现警告，可以选择187kpb&依次在SLOT 1,2,3位置插入其他模块。
0 电源模块S7-300DI 地址：256-263DO 地址：256-259选中DP线，然后双击ET200S，如图所示，插入ET200S.选择，依次在SLOT 1,2,3位置插入其他模块。
6ES7 138-4CA00-0AA0 PM-E DC24V6ES7 134-4GB50-0AB0 2AI I 2DMU地址I address264-2676ES7 134-4JB50-0AB0 2AI RTD地址I address268-271插入MM420选择4PKW, 2PZD (PPO1)2AX 地址I address 280-283 Q address 268-271全部保存1.4下装硬件组态并检测在SIMATIC Manager中，选择工程，选择PLC>Clear/Rese，可以清除原来的配置信息。
S7300通讯

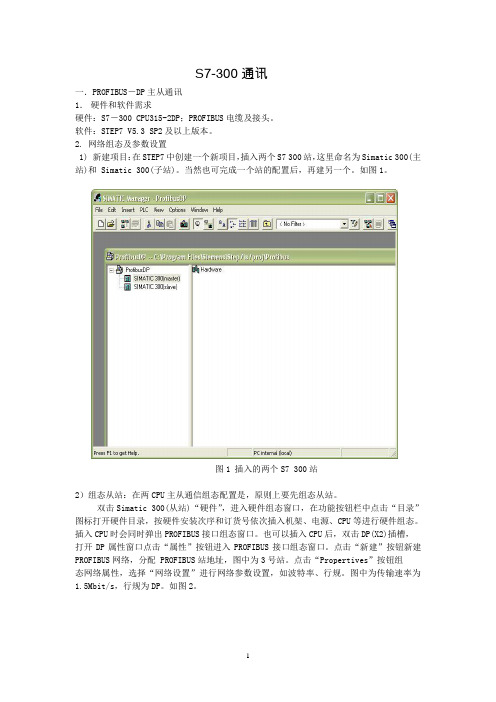

S7-300通讯一．PROFIBUS－DP主从通讯1．硬件和软件需求硬件：S7－300 CPU315-2DP；PROFIBUS电缆及接头。
软件：STEP7 V5.3 SP2及以上版本。
2. 网络组态及参数设置1) 新建项目：在STEP7中创建一个新项目，插入两个S7 300站，这里命名为Simatic 300(主站)和 Simatic 300(子站)。
当然也可完成一个站的配置后，再建另一个。
如图1。
图1 插入的两个S7 300站2）组态从站：在两CPU主从通信组态配置是，原则上要先组态从站。
双击Simatic 300(从站)“硬件”，进入硬件组态窗口，在功能按钮栏中点击“目录”图标打开硬件目录，按硬件安装次序和订货号依次插入机架、电源、CPU等进行硬件组态。
插入CPU时会同时弹出PROFIBUS接口组态窗口。
也可以插入CPU后，双击DP(X2)插槽，打开DP属性窗口点击“属性”按钮进入PROFIBUS接口组态窗口。
点击“新建”按钮新建PROFIBUS网络，分配 PROFIBUS站地址，图中为3号站。
点击“Propertives”按钮组态网络属性，选择“网络设置”进行网络参数设置，如波特率、行规。
图中为传输速率为1.5Mbit/s，行规为DP。
如图2。
确认上述设置后的PROFIBUS接口状态如图3。
图3 接口状态DP 模式选择。
在DP属性设置对话框中，选择“操作模式”标签，激活“DP 从站”操作模式。
如图4。
图4 DP模式选择定义从站通信接口区。
选择“配置”标签，打开I/O通信接口区属性设置窗口，点击“新建”按钮新建一行通信接口区，如图5可以看到当前组态模式为主从（MS，Master-slave configuration）。
注意此时只能对本地（从站）进行通信数据区的配置。
地址类型: 选择“输入”对应输入区，“输出”对应输出区。
地址:设置通信数据区的起地址。
（注意：不可与硬件I/O地址相同）字节长度:设置通信区的大小，最多32字节。
S7300之间的DP通讯说明
S7-300之间的DP通讯说明
新建DP网络
在主站双击DP,
修改为主站
相同方法，组态从站
在主站的DP网络中，
1、点击300主站的DP总线插入300从站如下：
点插入对象如下图：
300CPU选CPU 31x，400CPU选CPU 41x
在组态界面选择创建通讯的数据，点击新建
注意：DP通讯只能用IB和QB区来进行数据交换，所有在选择IB和QB区时尽量选大点，避开硬件使用的DI和DO.在主站和从站再把各自的IB和QB区的数据传送到自己的对应地址中即可。
长度最大为32，如下图：
如果大于32个字节。
个人认为可以再新建一个（按上面方法），只是地址改一下就又可以再传输32个字节。
假设让主站的IB0控制从站的QB0，从站的IB0控制主站的QB0，
主站程序：
从站程序：
例子程序的从站IB和QB传送有点错误，没改，理解就可以改正。
上图已改正。
组态王与西门子 S7300、S7400 系列 PLC 通讯配置方案汇总
组态王与西门子S7300、S7400系列PLC通讯配置方案汇总此文档由北京亚控公司提供，仅作为组态王与OMRON PLC 通讯配置的使用参考，北京亚控公司不对此文档涉及的OMROM软硬件配置部分承担任何使用责任，OMRON软硬件的详细说明请参考OMRON厂家提供的使用说明，关于OMRON软硬件配置过程中的疑问请致电OMRON 厂家技术支持工程师。
目录MPI电缆通讯方式： (3)MPI通讯卡方式： (3)以太网通讯方式： (4)Profibus –DP通讯方式： (4)Profibus –S7通讯方式： (5)组态王支持和S7300、S7400系列PLC 通过多种通讯链路进行通讯，具体说明如下： MPI电缆通讯方式：硬件连接：此种方式使用s7300、s7400 PLC上的MPI编程口，使用西门子标准编程电缆链接到计算机串口上；适用场合：一般适用于一个PLC和一台PC进行直接串口通讯的场合，PLC和PC机之间距离较近；组态王对应驱动：在组态王中对应的设备定义向导为：PLCÆ西门子ÆS7-300系列ÆMPI(电缆)PLCÆ西门子ÆS7-400系列ÆMPI(电缆)特殊软件需求：组态王所在的计算机必须安装STEP7编程软件。
具体配置按照组态王对应驱动帮助执行即可。
MPI通讯卡方式：硬件连接：此种方式使用PLC上的MPI编程口，计算机上插一块西门子公司的CP5611（或CP5613等MPI通讯卡――具体根据带PLC类型和数量，由西门子公司确定使用何种通讯卡），通讯卡和PLC之间一般使用西门子提供的标准转换接头和通讯电缆实现硬件连接；适用场合：一般适用于一台PC和多个PLC进行通讯的场合；或者多台PLC和多台PC进行链接（MPI为多点接口协议，支持多个上位PC进行MPI通讯，具体能够支持的最多上位PC数量建议和西门子公司具体确定。
）；组态王对应驱动：在组态王中对应的设备定义向导为：PLCÆ西门子ÆS7-300系列ÆS7-300MPI(通讯卡)PLCÆ西门子ÆS7-400系列Æ S7-400MPI(通讯卡)特殊软件需求：组态王所在的计算机必须安装STEP7编程软件。
可编程序控制器PLC S7300讲义
(1) 按控制规模分类
可编程序控制器可以分为大型机、中型机和小型机。
• 小型机 : 小型机的控制点一般在256点之内,适合于单机控制或小型
系统的控制。
日本OMRON公司 CQM1
处理速度 0.5~10ms/ 1k字
存贮器
3.2~7.2k
数字量192点，模拟量44路
德国SIEMENS S7-200
处理速度 0.8~1.2ms
1. 2 可编程序控制器的特点与分类 国际电工委员会（IEC）对可编程序控制器作了如下的规定：“可
编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用 而设计。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、 顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟 式的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及 其有关设备、都应按易于与工业控制系统形成一个整体，易于扩充其功 能的原则设计。”这段话完全道出了可偏程序控制器的特点和应用领域 。 1. 可编程序控制器的特点
另一类设备，其输入信号是压力传感器、温度传感器、湿度传感器等 信号，输出信号是伺服电机、电动阀、距离、速度等控制信号。这类物 理量是一种连续变化量，叫做模拟量或模拟信号。
以往的电气控制装置主要采用继电器、接触器或电子元件来实现， 由连接导线将这些器件按照一定的工作程序组合在一起，以完成一定的 控制功能，这种控制叫做接线程序控制。
接线程序控制的电气装置体积大，生产周期长，接线复杂，故障率 高，可靠性差。控制功能略加变动，就需重新组合、改变接线。
2 .可编程序控制器产生
1968年，美国通用汽车公司（GM）为适应生产工艺不断更新的需 要，提出一种设想：把计算机的功能完善、通用、灵活等优点和继电器 控制系统的简单易懂、操作方便、价格便宜等优点结合起来，制成一种 通用控制装置。这种通用控制装置把计算机的编程方法和程序输入方式 加以简化，采用面向控制过程、面向对象的语言编程。使不熟悉计算机 的人也能方便地使用，并提出十项招标指标。
《S7300通讯专题》课件
支持多种通讯协议，如Modbus、Profibus等，可实现与各种智能 仪表、控制器等设备的通讯。
通讯模块特点
具有高速、稳定、抗干扰能力强等特点，可满足各种复杂环境下的 通讯需求。
通讯接口类型
RS485接口
采用差分信号传输方式，传输距离远，抗干扰能力强，广泛应用 于工业现场总线通讯。
RS232接口
S7300系列交换机兼容多种通讯协议 ，可与其他厂商的设备进行互联互通 ，方便用户进行设备扩展和升级。
稳定性强
S7300系列交换机采用先进的通讯技 术，具有较高的稳定性和可靠性，能 够保证数据传输的准确性和实时性。
通讯技术应用
智能交通
利用S7300系列交换机的高效数 据传输能力，可实现交通信号灯 的控制、交通监控等应用。
智慧交通
S7300系统在智慧交通领域的应 感谢观看
《S7300通讯专题》PPT课件
• S7300通讯系统概述 • S7300通讯协议与技术 • S7300通讯模块与接口 • S7300通讯故障排查与维护 • S7300通讯未来发展趋势
01 S7300通讯系统概述
S7300系统简介
01
S7300是一款高性能的通讯系统，专为工业自动化和智能制造 领域设计。
云计算技术
云计算技术的不断演进将为S7300系统提供更强 大的数据处理和存储能力，提升系统的可靠性和 灵活性。
S7300系统升级与改进
硬件升级
随着技术的进步，S7300系统的硬件设备将不断升级，提升系统的 性能和稳定性。
软件优化
针对S7300系统的软件将不断优化，提高系统的运行效率和数据处 理能力。
故障排除
根据分析结果，采取相应的措施进行故障排除， 如重新配置网络参数、更换硬件设备等。
