综合布线系统工程验收和测试

12
工程验收项目及其内容
2 、设备安装 （随工检验） (1)设备机架的安装(设备机架的安装应符 合施工标准规定，以确保工程质量 ) A、通信引出端的规格和位置均应符合 用户使用要求，质量可靠随工序进行检 验属于工程验收内容
13
工程验收项目及其内容
B、设备机架的外观整洁、油漆无脱落、 标志完整齐全 C、设备机架安装正确、垂直和水平均符 合标准规定
26
工程验收项目及其内容
（5）其它符合相关标准规定（随工检验或 隐蔽工程签证） A、缆线与其它设施的间距或保护措施 均符合标准规定 B、引入房屋部分的缆线安装敷设均符合 标准规定
27
工程验收项目及其内容
5 、缆线终接 （随工检验） （1）通信引出端 （2）配线模块 （3）光纤接插件 （4）各类跳线符合相关标准规定符合施工 规范和有关工艺要求随工序进行检验 属 于工程验收内容
28
工程验收项目及其内容
6、 系统测试(竣工检验) （ 1 ） 电气性能测试系统和整体性能符合 标准规定 ： A、连接图正确无误、符合标准规定 竣 工检验工程验收的重要内容 B、布线长度满足布线链路性能要求
29
工程验收项目及其内容
C、衰减、近端串音衰减等传输性能测 试结果符合标准规定 D、特殊规定和要求需作检测的项目
32
工程验收项目及其内容
（2）工程验收评价具体考核和对工程评 价 A、考核工程质量（包括设计和施工质 量） B、确认评价验收结果，正确评估工程 质量等级
33
工程验收项目及其内容
注：（1）在智能化建筑内的各种缆线敷设 用的预埋槽道和暗管系统，其验收方式 应为隐蔽工程签证。 （2）系统测试中的具体内容和验收细节， 也可随工序进行检验。
（2）管道缆线的安装敷设 管道缆线的敷 设安装符合标准规定（隐蔽工程签证） A、占用管道管家孔位置合理，缆线走 向和布置有序，不影响其它管孔的使用 隐蔽工程签证 B、管道缆线规格和质量符合设计规定 C、管道缆线的防护措施切实有效，施工 质量有一定保证
23
工程验收项目及其内容
（3）直埋缆线的安装敷设 直埋电、光缆 的敷设安装符合标准规定（隐蔽工程签 证） A、直埋缆线的规格和质量均符合设计 规定 B、敷设位置、深度和路由均符合设计规 定
6
综合布线系统工程验收和测试
6、由于综合布线系统工程中尚有不少技 术问题需要进一步研究，有些标准内容 尚未完善健全，前面所述的标准目前是 有效的，但随着综合布线系统技术的发 展，有些将会被修订或补充，因此，在 工程验收时，应密切注意当时有关部门 有无发布临时规定，以便结合工程实际 情况进行验收。
7
3
综合布线系统工程验收和测试
2、工程竣工验收项目的内容和方法，应 按《建筑与建筑群综合布线系统工程验 收规范（GB／T 50312-2000）的规定执 行。 3、综合布线系统缆线链路的电气性能验 收测试，应按《综合布线系统电气特性 通用测试方法》（YD／T 1013-1999）中 的规定办理。
4
综合布线系统工程验收和测试
34
工程验收项目及其内容
（3）随工序检验和隐蔽工程签证的详细记 录，可作为工程验收时的原始资料，提 供给确认和评价工程的质量等级时参考。 （4）在工程验收时，如对隐蔽工程有疑问， 需要进行重复检查或测试的，应按规定 进行。
35
三、测试仪表和测试方法 综合布线系统的工程质量和各种性能？ • 安装施工 • 操作工艺 • 缆线和连接部件质量
16
工程验收项目及其内容
3 、建筑物内电缆、光缆的敷设安装 (1)电缆槽道及其它的安装 保证各种缆 线敷设安装（随工检验） A、槽道（桥架）等安装位置正确无 误、附件齐全配套随工序进行检验属于 工程验收内容
17
工程验收项目及其内容
B、安装牢固可靠，保证质量，符合 工艺要求 C、接地措施齐备良好
18
20
工程验收项目及其内容
B、吊线的装设位置、垂度以及工艺要 求均符合标准规定 C、电缆或光缆挂设工艺要求、吊挂卡 钩间隔均匀，均符合标准规定
21
工程验收项目及其内容
D、各种缆线的引入安装方式符合设计 要求和标准规定 E、其它固定缆线的装置（包括墙壁式 敷设）均满足工艺要求
22
工程验收项目及其内容
4、综合布线系统工程的验收除应符合上 述规范外，还应符合我国现行的《本地 网通信线路工程验收规范调YD 50511997）和《通信管道工程施工及验收技 术规范八修订本）（YDJ 39-1997）中相 关的规定。
5
综合布线系统工程验收和测试
5、在综合布线系统的施工和验收中，如 遇到上述各种规范未包括的技术标准和 技术要求，为了保证验收，可按有关设 计规范和设计文件的要求办理。10工程验收项目及其内容
B、机房面积、预留孔洞、管槽、电 缆坚井（包括交接间）是否齐全 C、电源是否满足施工要求，上下沙 这及其它管线是否安装妥当 D、天花板、活动地板是否敷设
11
工程验收项目及其内容
(2)设备器材质量检查对设备器材的规格、 数量、质量进行核对检测，以保证工程 进度和质量 (3)防火安全措施和要求保证施工人员安 全和设备器材妥善存放
24
工程验收项目及其内容
C、缆线的保护措施切实有效 D、回土夯实，无塌陷不致发生后患，保 证工程质量
25
工程验收项目及其内容
（4）隧道缆线的安装敷设（包括缆沟、渠 道） 隧道缆沟的缆线安装敷设符合标准 规定 （隐蔽工程签证） A、隧道缆沟所用的缆线规格和质量均 符合设计规定 B、安装位置、路由符合工艺要求 C、隧道管沟的规格和质量符合工艺要求
40
③具有一定的故障定位诊断能力。 ④具有自动、连续、单项选择测试的功能。 ⑤可存储前面第①项中规定的各测量步长 频率点的全部测试结果，以供查询。
41
（2）测试仪表的精度要求 测试仪表的精度表示实际值与仪表测 量值的差异程度，直接决定着测量数值 的准确性。通常要求用于综合布线系统 工程现场测试的仪表应满足二级精度
45
②测试仪表能准确报告的最低衰减值应在 内部随机噪声水平30dB以上； ③电表精度（动态精确度）适宜 和于从 0dB基准值至优于近端串扰损耗（NEXT） 极限值的一个带宽，按60dB限制。
46
2 、衰减量精度 ±1.0dB 3、 内部随机噪声电平 -65+151lg10(f／ 100)dB 4、 内部残余串扰 -55+151lg10(f／100)dB
49
Microtest （美国微试）
®
50
OMNISCANNER2 布线电缆测试仪
Fluke （美国福禄克）
®
DSP-4000 电缆分析仪
10/100Mbps 网络测试仪
51
DSP100/2000 电缆认证测试/分析仪
2.测试方法 在综合布线系统工程现场进行测试时， 必须注意测试环境、测试温度及湿度。 （1）测试环境应无产生严重电火花的电 焊、电钻和产生强磁干扰的设备作业， 被测的综合布线系统必须是无源网络， 测试时应断开与之相连的所有有源或无 源通信设备。
42
（二级精度是引用TIA／EIA TSB 67-1995 中规定的精度等级），宽带测试仪表的 测试精度应高于二级，光纤测试仪表测 量信号的动态范围应大于或等于60dB。
43
为了保证测试仪表在使用过程中的精 度，其使用和计量校准应按《中华人民 共和国计量法实施细则》有关规定执行。
44
综合布线系统测试仪表性能参数二级精度 要求： 性能参数 ：频率范围1MHz-100MHz 1 、近端串扰精度 ±2dB ①测试仪表能准确报告的最低近端串扰损 耗值至少应高于内部残余串扰值10dB以 上；
30
工程验收项目及其内容
（2）光纤特性测试光缆布线链路性能符合 标准规定 ： A、多模或单模光纤的类型规格满足设 计要求 B、衰减、回波损耗等测试结果符合标 准规定
31
工程验收项目及其内容
7、 工程验收(竣工检验) （1）竣工后编制竣工技术文件满足工程 验收要求： A、清点、核对和交接设计文件和有关 竣工技术资料 竣工检验 工程验收的重要 内容 B、查阅分析设计文件和竣工验收技术 文件
52
（2）测试现场的温度在20～30℃左右， 湿度宜在30％～85％R.H.，由于衰减指 标的测试受环境温度影响较大，因此， 当测试环境温度超出上述范围时，可按 规定缆线的类别测试标准修正。
53
标准规定的数值为20℃时的标准值，在 实际测试时应根据现场情况修正。对于3 类缆线和接插件构成的链路，温度每增 加1℃，衰减量增加1.5％；对于4类及5类 缆线和接插件构成的链路，温度每增加 1℃，衰减量增加0.4％；缆线的走向靠近 金属表面时，衰减量增加3％；5类以上 的缆线修正量待定。
电、光缆布放(楼内) 随工检验，隐 蔽工程签证 电、光缆布放(楼间) 随工检验，隐 蔽工程签证 缆线终接 随工检验 系统测试 工程总验收
9
竣工检验 竣工检验

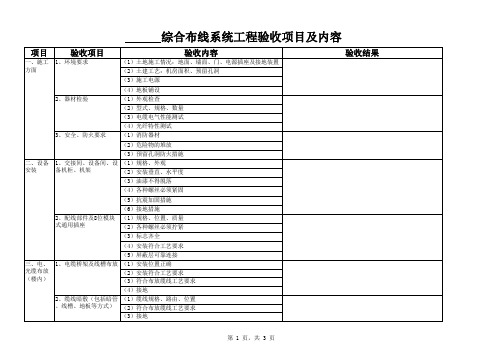

工程验收项目及其内容
1 、施工前检查(施工前检查不属于工程验 收内容但与工程质量有关) ： (1)施工环境条件要求检查工程环境是否 满足安装施工条件和要求 A、建筑施工情况，墙面、地面、门、 窗、接地装置是否满足要求
36
1.测试仪表 （1）测试仪表的性能要求：无论是按时域 或频域原理设计的测试仪表，都应符合 以下性能要求，才可用于综合布线系统 的工程测试。
37
①在1～31.25MHz测量范围内，测量最大 步长不大于150kHz；在31.26～100MHz 测量范围内，测量最大步长不大子 250kHz；100 MHz以上测量步长待定。 上述测量扫描步长的要求是满足衰减和 近端串扰指标测量精度的基本保证。 ②测试仪表分为两类，其要求如下：
47
5、 输出信号平衡 -37+lg10(f／100)dB 6、 共模排斥（又称共模抑制） -37+lg10(f ／100)dB 7 、电表精度（又称动态精确度） ±0.75dB 8 、回波损耗 ±15dB
