毫伏与db换算表
dB单位含义及换算
dB单位含义及换算以10为底的常用对数ln和以ｅ=2.718为底的自然对数log1、dBm即dB毫瓦,是用分贝表示功率的方式,是一个表征功率绝对值的量,也叫功率电平;它在分贝decibel 的领域内代表所依据的基准是1 mW毫瓦的分贝;0dBm等于0.775V跨接在600欧负载上的功率值,即1mW毫瓦dBm=10logP/0.001W P为所测功率值瓦W;如：0dBm=1mW,10dBm=10mW,20dBm=100mW,30dBm=1000mW=1W,40dBm=10W46dBm=40W,-10dBm=100uW,-20dBm=10uW,-30dBm=1uW,利用功率关系所确定的电平可以称为功率电平Pm需要计量的功率值和功率为一毫瓦的零电平功率比较;Ｐm=10log Ｐ/1,Ｐ代表需要计量的绝对功率值,单位为毫瓦；零电平功率为一毫瓦;利用电压关系所确定的电平称为绝对电压电平,简称电压电平Ｐv功率电平和电压电平之间可用下面公式来换算：Ｐm=Ｐv＋10 log600/ＺdBm , 式中的电压电平Ｐv=20 logＵ/0.775dBＵ代表需要计量的绝对电压值,单位为伏V;零电平电压为0.775伏;功率电平Ｐm的计量单位是dBm,电压电平Ｐv的计量单位是dB当阻抗Ｚ=600Ω时,10Log600/Ｚ=0 ,此时Ｐm=Ｐv ,即功率电平与电压电平数值上相等;当Ｚ≠600Ω时,即使是同一功率,用功率电平表来测,读数是Ｐm ,用电压电平表来测却是Ｐv,两者读数是不相等的;功率 1mW 1mW 1mW 1mW阻抗Z 600Ω 300Ω 75Ω 50Ω电压U 0.775V 0.548V 0.274V 0.224V功率电平读数Ｐm 0dBm 0dBm 0dBm 0dBm电压电平读数Ｐv 0dB -3dB -6dB -10.79dB在有线通信系统和设备常常采用600欧的输入/输出端口,无线通信系统和设备的平衡输入/输出端口常常采用300欧的阻抗,电视、图像、视频系统的输入/输出端口常常采用75欧的阻抗,无线通信系统和设备的射频不平衡输入/输出端口往往采用50欧的标准阻抗;我们国内现在使用的测量仪器中,有以一毫功率为0电平刻度的功率电平表,也有以电压0.775V为0电平刻度的电压电平表,我们在使用这些测量仪器时,要留心这一点;对于同样是以0.775V为0dB来刻度的电压电平表,在测量时比如,测量天线的灵敏度、天线的增益、接收机的灵敏度还要注意仪器的测量端子与被测设备、电路端口的阻抗匹配,否则会产生反射损耗,引起测量误差;这些测量仪器的面板上或档位上常常标有600Ω、300Ω、150Ω、75Ω、50Ω的不同阻抗,这是提供在阻抗匹配的条件下作终端测量时用的,其仪表面板的读数都是电压电平;2、dBuV即dB微伏,是用分贝表示电压的方式,也叫电压电平;它在分贝decibel 的领域内代表所依据的基准是1 uV微伏的分贝;dBuV=20logU/1uV Ｕ代表需要计量的绝对电压值,单位为伏V;0 dBuV=1 uV,120 dBuV=1 VdBuV与dBmdBuV=90+dBm+10logR,R为电阻值;对于75欧系统,dBm=dBuV-108.75log75=1.875-60dBV=0dBmV=60dBuV对于50欧系统,dBm=dBuV-106.99log50=1.699dBuVemf与dBuVemf：electromotive force电动势对于一个信号源来讲,dBuVemf是指开路时的端口电压,dBuV是接匹配负载时的端口电压;3、dBW它在分贝的领域内,所依据的基准是明确的在1W的分贝;dBW=10logP/1W P为所测功率值W;dBW = dBm–30对于声频方面,如麦克风电平位准及线性电平位准Line Level而言,运用dBm 来求取数值刚好,如果用dBW 来导入就不太恰当,它是太大了;4、dBu /dBvdBu= dBv =20logU/0.775VＵ代表被测电压值,单位为伏V;0.775伏V为参考电压;5、dBVdBV=20logU/1VＵ代表被测电压值,单位为伏V;1伏V为参考电压;6、dBi 和dBddBi和dBd是表征增益的量功率增益,两者都是一个相对值, 但参考基准不一样;dBi的参考基准为全方向性天线,dBd的参考基准为偶极子,所以两者略有不同;一般认为,表示同一个增益,用dBi表示出来比用dBd表示出来要大2. 15;例对于一面增益为16dBd的天线,其增益折算成单位为dBi时,则为18.15dBi一般忽略小数位,为18dBi;例 0dBd=2.15dBi;例 GSM900天线增益可以为13dBd15dBi,GSM1800天线增益可以为15dBd17dBi;7、dBdB是一个表征相对值的量,当考虑甲的功率相比于乙功率大或小多少个dB时,按下面计算公式：10log甲功率/乙功率例甲功率比乙功率大一倍,那么10lg甲功率/乙功率=10lg2=3dB;也就是说,甲的功率比乙的功率大3 dB,则功率大一倍;例 7/8 英寸GSM900馈线的100米传输损耗约为3.9dB;例如果甲的功率为46dBm,乙的功率为40dBm,则可以说,甲比乙大6 dB;例如果甲天线为12dBd,乙天线为14dBd,可以说甲比乙小2 dB;8、dBcdBc是一个表示功率相对值的单位,与dB的计算方法完全一样;一般来说,dBc 是相对于载波Carrier功率而言,在许多情况下,用来度量与载波功率的相对值,如用来度量干扰同频干扰、互调干扰、交调干扰、带外干扰等以及耦合、杂散等的相对量值; 在采用dBc的地方,原则上也可以使用dB替代9、dBrdBr是表示以某个指定的分贝数值为基准值,所测量出来的值与基准值的相对差值;例某放大器20Hz-20kHz的电压增益为20dB,10Hz-100kHz的电压增益为17 dB;以20Hz-20kHz 的电压增益为基准,则其10Hz-100kHz的dBr为-3dB;17-20=-310、dBFS分贝满刻度dBFS也就是一般数字设备上的指示单位;这“满刻度”之意就是使用在一模拟讯号转换成数字讯号或者数字讯号换成模拟讯号时的过程;这转换之间所能记录编码的最大电平量在数字讯号失真切割之前“digital clipping”;这个最大的记录编码电平量就写成0dBFS;0dBFS 数字讯号满刻度又等于+24dBu的模拟讯号输出;然而一般的数字设备会架构于+18dBu输出;dBFS 的全称是"Decibels FullScale"全分贝刻度——是一种为数字音频设备创立的分贝值表示方法;"0dBFS"是数字设备能够到达的最高响度水平;此外所有的值都会小于这个数值——都是负数;dBFS = 20log 采样信号 / 1111 1111 1111 1111; --16bit的数字音频例16bit的数字音频动态范围是96dB,24bit的数字音频动态范围是144dB最小20 log 0000 0000 0000 0001 / 1111 1111 1111 1111 = -96dBFS最大20 log 1111 1111 1111 1111 / 1111 1111 1111 1111 = 0dBFS11、dBSPL把声压的有效值取对数来表示声音的强弱,这种表示声音强弱的数值叫声压级;声压级以符号SPL表示,单位为分贝dB;SPL声压级=20logPc/PrefPc为待测声压的有效值；Pref为参考声压,在空气中Pref=0.00002Pa,即是人耳朵所能感受到的最小声压;为听阀; 而声压达20 Pa时人耳会感觉疼痛,为痛阀;声压对应声压级的关系,0.00002 Pa=0dBSPL,0.0002 Pa=20dBSPL,0.002 Pa=40dBSPL, 0.02 Pa=60dBSPL,0.2 Pa=80dBSPL,1 Pa=94dBSPL,2 Pa=100dBSPL,20 Pa=120dBSPL12、dBA在说明 dBA 之前让我们先了解A、B、及C加权网络在音压表Sound Level Meter上都会有加权网络 Weighting Network的装置;使用者们会问到：『那是什么』『应该使用那一种呢』『有什么不同』一般通常在音压表上都会有加权网络的选择开关,它可选择A、B、或C,这三种都是频率响应的标准基准网络,单一的讲,这三种不同的曲线是设计去给与在读取声压位准 Sound Pressure Level 时,能很好的对应人类对声频的反应,有最少的差异,我们可从Fletcher-Munson 的等响曲线 Equal Loudness Level Contours ,去了解我们人类耳朵是怎么的听闻声频的,以频率1 KHz为中心点,在较低的声频部份是低感度的,为了要音压表在读取上显示循着我们人类耳朵听闻声频的特性,因此加权网络的用意是去减少音压表的灵敏感度这主要在低频部份 ,这是当音压电平低于某一程度,就人类的耳朵感观,它会对低频方面较不灵敏;A加权曲线是基于40 Phone的Fletcher-Munson Equal Loudness Contour,当量测较低位准的声音时,建议使用它较佳;B加权曲线是基于70 Phone的Fletcher-Munson 等响曲线,当量测中段位准的声音时建议使用它较适合,在量测时使用A及B加权,又称为加权声音电平位准Weighted Sound Level;C加权在本质上是近似平坦,它是利用在高响度位准的声音时;声压位准在20~55 dB SPL范围内,建议使用A加权曲线网络;声压位准在55~85 dB SPL范围内,建议使用B加权曲线网络;声压位准在85~140 dB SPL范围内,建议使用C加权曲线网络;当在量测噪音时,无论其音压位准是低或高,建议使用A加权曲线网络;分贝A加权指数;也就是一般设备上数据单位会有这种字眼,最常会出现在麦克风数据上;。
dB单位含义及换算
dB单位含义及换算之袁州冬雪创作1、dBm即dB毫瓦，是用分贝暗示功率的方式，是一个表征功率相对值的量，也叫功率电平.它在分贝( decibel )的范畴内代表所依据的基准是 1 mW （毫瓦）的分贝.0dBm等于0.775V跨接在600欧负载上的功率值，即1mW （毫瓦）dBm=10log(P/0.001(W)) P为所测功率值瓦（W）.如：0dBm=1mW，10dBm=10mW，20dBm=100mW，30dBm=1000mW=1W，40dBm=10W46dBm=40W，-10dBm=100uW，-20dBm=10uW，-30dBm=1uW，操纵功率关系所确定的电平可以称为功率电平Pm（需要计量的功率值和功率为一毫瓦的零电平功率比较）.Ｐm=10log (Ｐ/1)，Ｐ代表需要计量的相对功率值，单位为毫瓦；零电平功率为一毫瓦.操纵电压关系所确定的电平称为相对电压电平，简称电压电平Ｐv功率电平和电压电平之间可用下面公式来换算：Ｐm=Ｐv＋10log（600/Ｚ）(dBm) , 式中的电压电平Ｐv=20log（Ｕ/0.775）(dB)Ｕ代表需要计量的相对电压值，单位为伏（V）.零电平电压为0.775伏.功率电平Ｐm的计量单位是（dBm），电压电平Ｐv的计量单位是（dB）当阻抗Ｚ=600Ω时，10Log（600/Ｚ）=0 ，此时Ｐm=Ｐv ，即功率电平与电压电平数值上相等.当Ｚ≠600Ω时，即使是同一功率，用功率电平表来测，读数是Ｐm ，用电压电平表来测却是Ｐv，二者读数是不相等的.功率 1mW 1mW 1mW 1mW阻抗Z 600Ω 300Ω 75Ω 50Ω电压U 0.775V 0.548V 0.274V 0.224V功率电平读数Ｐm0dBm 0dBm 0dBm 0dBm电压电平读数Ｐv0dB -3dB -6dB -10.79dB在有线通信系统和设备常常采取600欧的输入/输出端口，无线通信系统和设备的平衡输入/输出端口常常采取300欧的阻抗，电视、图像、视频系统的输入/输出端口常常采取75欧的阻抗，无线通信系统和设备的射频不服衡输入/输出端口往往采取50欧的尺度阻抗.我们国内现在使用的丈量仪器中,有以一毫功率为0电平刻度的功率电平表,也有以电压0.775V为0电平刻度的电压电平表，我们在使用这些丈量仪器时，要留意这一点.对于同样是以0.775V为0dB来刻度的电压电平表，在丈量时（比方，丈量天线的活络度、天线的增益、接纳机的活络度）还要注意仪器的丈量端子与被测设备、电路端口的阻抗匹配，否则会发生反射损耗，引起丈量误差.这些丈量仪器的面板上或档位上常常标有600Ω、300Ω、150Ω、75Ω、50Ω的分歧阻抗，这是提供在阻抗匹配的条件下作终端丈量时用的，其仪表面板的读数都是电压电平.2、dBuV即dB微伏，是用分贝暗示电压的方式，也叫电压电平.它在分贝( decibel )的范畴内代表所依据的基准是 1 uV （微伏）的分贝.dBuV=20log（U/1(uV)）Ｕ代表需要计量的相对电压值，单位为伏（V）.0dBuV=1uV，120dBuV=1VdBuV与dBmdBuV=90+dBm+10log(R)，R为电阻值.对于75欧系统，dBm=dBuV-108.75（log75=1.875）-60dBV=0dBmV=60dBuV对于50欧系统，dBm=dBuV-106.99（log50=1.699）dBuVemf与dBuVemf：electromotive force(电动势)对于一个信号源来讲，dBuVemf是指开路时的端口电压，dBuV是接匹配负载时的端口电压.3、dBW它在分贝的范畴内，所依据的基准是明白的在1W的分贝. dBW=10log(P/1(W)) P为所测功率值W.dBW = dBm–30对于声频方面，如麦克风电平位准及线性电平位准(Line Level)而言，运用dBm 来求取数值刚好，如果用dBW 来导入就不太恰当，它是太大了.4、dBu/dBvdBu= dBv =20log(U/0.775(V))Ｕ代表被测电压值，单位为伏（V）.0.775伏（V）为参考电压.5、dBVdBV=20log(U/1(V))Ｕ代表被测电压值，单位为伏（V）.1伏（V）为参考电压.6、dBi 和dBddBi和dBd是表征增益的量（功率增益），二者都是一个相对值，但参考基准纷歧样.dBi的参考基准为全方向性天线，dBd的参考基准为偶极子，所以二者略有分歧.一般认为，暗示同一个增益，用dBi暗示出来比用dBd暗示出来要大2. 15.[例] 对于一面增益为16dBd的天线，其增益折算成单位为dBi时，则为18.15dBi（一般忽略小数位，为18dBi）. [例] 0dBd=2.15dBi.[例] GSM900天线增益可以为13dBd（15dBi），GSM1800天线增益可以为15dBd（17dBi).7、dBdB是一个表征相对值的量，当思索甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10log（甲功率/乙功率）[例] 甲功率比乙功率大一倍，那末10lg（甲功率/乙功率）=10lg2=3dB.也就是说，甲的功率比乙的功率大3 dB，则功率大一倍.[例] 7/8 英寸GSM900馈线的100米传输损耗约为3.9dB.[例] 如果甲的功率为46dBm，乙的功率为40dBm，则可以说，甲比乙大6 dB.[例] 如果甲天线为12dBd，乙天线为14dBd，可以说甲比乙小2 dB.8、dBcdBc是一个暗示功率相对值的单位，与dB的计算方法完全一样.一般来讲，dBc 是相对于载波（Carrier）功率而言，在许多情况下，用来度量与载波功率的相对值，如用来度量干扰（同频干扰、互调干扰、交调干扰、带外干扰等）以及耦合、杂散等的相对量值. 在采取dBc的地方，原则上也可使用dB替代9、dBrdBr是暗示以某个指定的分贝数值为基准值，所丈量出来的值与基准值的相对差值.[例]某放大器20Hz-20kHz的电压增益为20dB，10Hz-100kHz的电压增益为17dB.以20Hz-20kHz的电压增益为基准，则其10Hz-100kHz的dBr为-3dB.（17-20=-3）10、dBFS分贝满刻度（dBFS）也就是一般数字设备上的指示单位.这“满刻度”之意就是使用在一摹拟讯号转换成数字讯号或者数字讯号换成摹拟讯号时的过程.这转换之间所能记录编码的最大电平量（在数字讯号失真切割之前“digital clipping”）.这个最大的记录编码电平量就写成0dBFS.0dBFS 数字讯号满刻度又等于+24dBu的摹拟讯号输出.然而一般的数字设备会架构于+18dBu输出.dBFS的全称是"Decibels FullScale"（全分贝刻度）——是一种为数字音频设备创立的分贝值暗示方法."0dBFS"是数字设备可以到达的最高响度水平.此外所有的值都会小于这个数值——都是负数.dBFS = 20log (采样信号 / 1111 1111 1111 1111); --16bit的数字音频[例]16bit的数字音频动态范围是96dB，24bit的数字音频动态范围是144dB最小20 * log (0000 0000 0000 0001 / 1111 1111 1111 1111) = -96dBFS最大20 * log (1111 1111 1111 1111 / 1111 1111 1111 1111) = 0dBFS11、dBSPL把声压的有效值取对数来暗示声音的强弱，这种暗示声音强弱的数值啼声压级.声压级以符号SPL暗示，单位为分贝（dB）.SPL（声压级）=20log(Pc/Pref)Pc为待测声压的有效值；Pref为参考声压，在空气中Pref=0.00002Pa，即是人耳朵所能感受到的最小声压.为听阀.而声压达20 Pa时人耳会感觉疼痛，为痛阀.声压对应声压级的关系，0.00002 Pa=0dBSPL，0.0002 Pa=20dBSPL，0.002 Pa=40dBSPL，0.02 Pa=60dBSPL，0.2 Pa=80dBSPL，1 Pa=94dBSPL，2 Pa=100dBSPL，20 Pa=120dBSPL12、dBA在说明 dBA 之前让我们先懂得A、B、及C加权网络在音压表（Sound Level Meter）上都会有加权网络（Weighting Network）的装置.使用者们会问到：『那是什么？』『应该使用那一种呢？』『有什么分歧？』一般通常在音压表上都会有加权网络的选择开关，它可选择A、B、或C，这三种都是频率响应的尺度基准网络，单一的讲，这三种分歧的曲线是设计去给与在读取声压位准( Sound Pressure Level )时，能很好的对应人类对声频的反应，有最少的差别，我们可从Fletcher-Munson 的等响曲线( Equal Loudness Level Contours )，去懂得我们人类耳朵是怎么的听闻声频的，以频率 1 KHz为中心点，在较低的声频部分是低感度的，为了要音压表在读取上显示循着我们人类耳朵听闻声频的特性，因此加权网络的用意是去减少音压表的活络感度( 这主要在低频部分 )，这是当音压电平低于某一程度，就人类的耳朵感观，它会对低频方面较不活络.A加权曲线是基于40 Phone的Fletcher-Munson Equal Loudness Contour，当量测较低位准的声音时，建议使用它较佳.B加权曲线是基于70 Phone的Fletcher-Munson等响曲线，当量测中段位准的声音时建议使用它较适合，在量测时使用A及B加权，又称为加权声音电平位准(Weighted Sound Level).C加权在实质上是近似平坦，它是操纵在高响度位准的声音时.声压位准在20~55 dB SPL范围内，建议使用A加权曲线网络.声压位准在55~85 dB SPL范围内，建议使用B加权曲线网络.声压位准在85~140 dB SPL范围内，建议使用C加权曲线网络.当在量测噪音时，无论其音压位准是低或高，建议使用A加权曲线网络.分贝A加权指数.也就是一般设备上数据单位会有这种字眼，最常会出现在麦克风数据上.。

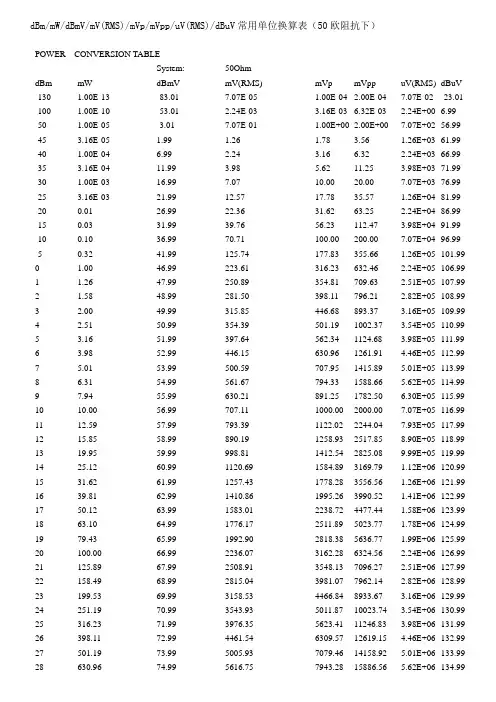

DB单位换算表
dBm/mW/dBmV/mV(RMS)/mVp/mVpp/uV(RMS)/dBuV常用单位换算表（50欧阻抗下）POWER CONVERSION TABLESystem: 50OhmdBm mW dBmV mV(RMS) mVp mVpp uV(RMS) dBuV -130 1.00E-13 -83.01 7.07E-05 1.00E-04 2.00E-04 7.07E-02 -23.01 -100 1.00E-10 -53.01 2.24E-03 3.16E-03 6.32E-03 2.24E+00 6.99 -50 1.00E-05 -3.01 7.07E-01 1.00E+00 2.00E+00 7.07E+02 56.99 -45 3.16E-05 1.99 1.26 1.78 3.56 1.26E+03 61.99 -40 1.00E-04 6.99 2.24 3.16 6.32 2.24E+03 66.99 -35 3.16E-04 11.99 3.98 5.62 11.25 3.98E+03 71.99 -30 1.00E-03 16.99 7.07 10.00 20.00 7.07E+03 76.99 -25 3.16E-03 21.99 12.57 17.78 35.57 1.26E+04 81.99 -20 0.01 26.99 22.36 31.62 63.25 2.24E+04 86.99 -15 0.03 31.99 39.76 56.23 112.47 3.98E+04 91.99 -10 0.10 36.99 70.71 100.00 200.00 7.07E+04 96.99 -5 0.32 41.99 125.74 177.83 355.66 1.26E+05 101.990 1.00 46.99 223.61 316.23 632.46 2.24E+05 106.991 1.26 47.99 250.89 354.81 709.63 2.51E+05 107.992 1.58 48.99 281.50 398.11 796.21 2.82E+05 108.993 2.00 49.99 315.85 446.68 893.37 3.16E+05 109.994 2.51 50.99 354.39 501.19 1002.37 3.54E+05 110.995 3.16 51.99 397.64 562.34 1124.68 3.98E+05 111.996 3.98 52.99 446.15 630.96 1261.91 4.46E+05 112.997 5.01 53.99 500.59 707.95 1415.89 5.01E+05 113.998 6.31 54.99 561.67 794.33 1588.66 5.62E+05 114.999 7.94 55.99 630.21 891.25 1782.50 6.30E+05 115.9910 10.00 56.99 707.11 1000.00 2000.00 7.07E+05 116.9911 12.59 57.99 793.39 1122.02 2244.04 7.93E+05 117.9912 15.85 58.99 890.19 1258.93 2517.85 8.90E+05 118.9913 19.95 59.99 998.81 1412.54 2825.08 9.99E+05 119.9914 25.12 60.99 1120.69 1584.89 3169.79 1.12E+06 120.9915 31.62 61.99 1257.43 1778.28 3556.56 1.26E+06 121.9916 39.81 62.99 1410.86 1995.26 3990.52 1.41E+06 122.9917 50.12 63.99 1583.01 2238.72 4477.44 1.58E+06 123.9918 63.10 64.99 1776.17 2511.89 5023.77 1.78E+06 124.9919 79.43 65.99 1992.90 2818.38 5636.77 1.99E+06 125.9920 100.00 66.99 2236.07 3162.28 6324.56 2.24E+06 126.9921 125.89 67.99 2508.91 3548.13 7096.27 2.51E+06 127.9922 158.49 68.99 2815.04 3981.07 7962.14 2.82E+06 128.9923 199.53 69.99 3158.53 4466.84 8933.67 3.16E+06 129.9924 251.19 70.99 3543.93 5011.87 10023.74 3.54E+06 130.9925 316.23 71.99 3976.35 5623.41 11246.83 3.98E+06 131.9926 398.11 72.99 4461.54 6309.57 12619.15 4.46E+06 132.9927 501.19 73.99 5005.93 7079.46 14158.92 5.01E+06 133.9928 630.96 74.99 5616.75 7943.28 15886.56 5.62E+06 134.9929 794.33 75.99 6302.10 8912.51 17825.02 6.30E+06 135.9930 1000.00 76.99 7071.07 10000.00 20000.00 7.07E+06 136.9931 1258.93 77.99 7933.87 11220.18 22440.37 7.93E+06 137.9932 1584.89 78.99 8901.95 12589.25 25178.51 8.90E+06 138.9933 1995.26 79.99 9988.15 14125.38 28250.75 9.99E+06 139.9934 2511.89 80.99 11206.89 15848.93 31697.86 1.12E+07 140.9935 3162.28 81.99 12574.33 17782.79 35565.59 1.26E+07 141.9936 3981.07 82.99 14108.64 19952.62 39905.25 1.41E+07 142.9937 5011.87 83.99 15830.15 22387.21 44774.42 1.58E+07 143.9938 6309.57 84.99 17761.72 25118.86 50237.73 1.78E+07 144.9939 7943.28 85.99 19928.98 28183.83 56367.66 1.99E+07 145.9940 10000.00 86.99 22360.68 31622.78 63245.55 2.24E+07 146.99功率计算方法：5v供电就是最大输出电压是5Vpp，换算下来，就是1.77Vrms,Pout=4*1.77*1.77/Rload=12.53/RL如果负载使用4ohm喇叭，那输出功率是3.13W电压峰-峰值：指的是交流电、纹波、脉冲电等等波形中，波形最高点和最低点的电压差---叫电压峰-峰值。

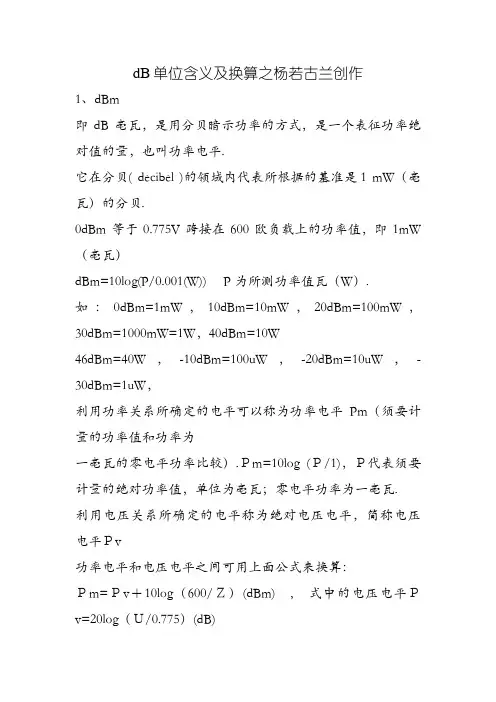

dB单位含义及换算
dB单位含义及换算之杨若古兰创作1、dBm即dB毫瓦，是用分贝暗示功率的方式，是一个表征功率绝对值的量，也叫功率电平.它在分贝( decibel )的领域内代表所根据的基准是1 mW（毫瓦）的分贝.0dBm等于0.775V跨接在600欧负载上的功率值，即1mW （毫瓦）dBm=10log(P/0.001(W)) P为所测功率值瓦（W）.如：0dBm=1mW，10dBm=10mW，20dBm=100mW，30dBm=1000mW=1W，40dBm=10W46dBm=40W，-10dBm=100uW，-20dBm=10uW，-30dBm=1uW，利用功率关系所确定的电平可以称为功率电平Pm（须要计量的功率值和功率为一毫瓦的零电平功率比较）.Ｐm=10log (Ｐ/1)，Ｐ代表须要计量的绝对功率值，单位为毫瓦；零电平功率为一毫瓦.利用电压关系所确定的电平称为绝对电压电平，简称电压电平Ｐv功率电平和电压电平之间可用上面公式来换算：Ｐm=Ｐv＋10log（600/Ｚ）(dBm) , 式中的电压电平Ｐv=20log（Ｕ/0.775）(dB)Ｕ代表须要计量的绝对电压值，单位为伏（V）.零电平电压为0.775伏.功率电平Ｐm的计量单位是（dBm），电压电平Ｐv的计量单位是（dB）当阻抗Ｚ=600Ω时，10Log（600/Ｚ）=0 ，此时Ｐm=Ｐv ，即功率电平与电压电平数值上相等.当Ｚ≠600Ω时，即使是同一功率，用功率电平表来测，读数是Ｐm ，用电压电平表来测却是Ｐv，两者读数是不相等的.功率 1mW 1mW 1mW 1mW阻抗Z 600Ω 300Ω 75Ω 50Ω电压U 0.775V 0.548V 0.274V 0.224V功率电平读数Ｐm0dBm 0dBm 0dBm 0dBm电压电平读数Ｐv0dB -3dB -6dB -10.79dB 在有线通信零碎和设备经常采取600欧的输入/输出端口，无线通信零碎和设备的平衡输入/输出端口经常采取300欧的阻抗，电视、图像、视频零碎的输入/输出端口经常采取75欧的阻抗，无线通信零碎和设备的射频不服衡输入/输出端口常常采取50欧的尺度阻抗.我们国内此刻使用的测量仪器中,有以一毫功率为0电平刻度的功率电平表,也有以电压0.775V为0电平刻度的电压电平表，我们在使用这些测量仪器时，要留心这一点.对于同样是以0.775V为0dB来刻度的电压电平表，在测量时（比方，测量天线的灵敏度、天线的增益、接收机的灵敏度）还要留意仪器的测量端子与被测设备、电路端口的阻抗匹配，否则会发生反射损耗，惹起测量误差.这些测量仪器的面板上或档位上经常标有600Ω、300Ω、150Ω、75Ω、50Ω的分歧阻抗，这是提供在阻抗匹配的条件下作终端测量时用的，其仪表面板的读数都是电压电平.2、dBuV即dB微伏，是用分贝暗示电压的方式，也叫电压电平.它在分贝( decibel )的领域内代表所根据的基准是1 uV（微伏）的分贝.dBuV=20log（U/1(uV)）Ｕ代表须要计量的绝对电压值，单位为伏（V）.0dBuV=1uV，120dBuV=1VdBuV与dBmdBuV=90+dBm+10log(R)，R为电阻值.对于75欧零碎，dBm=dBuV-108.75（log75=1.875）-60dBV=0dBmV=60dBuV对于50欧零碎，dBm=dBuV-106.99（log50=1.699）dBuVemf与dBuVemf：electromotive force(电动势)对于一个旌旗灯号源来讲，dBuVemf是指开路时的端口电压，dBuV是接匹配负载时的端口电压.3、dBW它在分贝的领域内，所根据的基准是明确的在1W的分贝. dBW=10log(P/1(W)) P为所测功率值W.dBW = dBm–30对于声频方面，如麦克风电平位准及线性电平位准(Line Level)而言，应用dBm 来求取数值刚好，如果用dBW 来导入就不太恰当，它是太大了.4、dBu/dBvdBu= dBv =20log(U/0.775(V))Ｕ代表被测电压值，单位为伏（V）.0.775伏（V）为参考电压.5、dBVdBV=20log(U/1(V))Ｕ代表被测电压值，单位为伏（V）.1伏（V）为参考电压.6、dBi 和dBddBi和dBd是表征增益的量（功率增益），两者都是一个绝对值，但参考基准纷歧样.dBi的参考基准为全方向性天线，dBd的参考基准为偶极子，所以两者略有分歧.普通认为，暗示同一个增益，用dBi暗示出来比用dBd暗示出来要大2. 15.[例] 对于一面增益为16dBd的天线，其增益折算成单位为dBi时，则为18.15dBi（普通忽略小数位，为18dBi）. [例] 0dBd=2.15dBi.[例] GSM900天线增益可觉得13dBd（15dBi），GSM1800天线增益可觉得15dBd（17dBi).7、dBdB是一个表征绝对值的量，当考虑甲的功率比拟于乙功率大或小多少个dB时，按上面计算公式：10log（甲功率/乙功率）[例] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB.也就是说，甲的功率比乙的功率大3 dB，则功率大一倍.[例] 7/8 英寸GSM900馈线的100米传输损耗约为3.9dB. [例] 如果甲的功率为46dBm，乙的功率为40dBm，则可以说，甲比乙大6 dB.[例] 如果甲天线为12dBd，乙天线为14dBd，可以说甲比乙小2 dB.8、dBcdBc是一个暗示功率绝对值的单位，与dB的计算方法完整一样.普通来说，dBc 是绝对于载波（Carrier）功率而言，在很多情况下，用来度量与载波功率的绝对值，如用来度量干扰（同频干扰、互调干扰、交调干扰、带外干扰等）和耦合、杂散等的绝对量值. 在采取dBc的地方，准绳上也能够使用dB替代9、dBrdBr是暗示以某个指定的分贝数值为基准值，所测量出来的值与基准值的绝对差值.[例]某放大器20Hz-20kHz的电压增益为20dB，10Hz-100kHz 的电压增益为17dB.以20Hz-20kHz的电压增益为基准，则其10Hz-100kHz的dBr为-3dB.（17-20=-3）10、dBFS分贝满刻度（dBFS）也就是普通数字设备上的唆使单位.这“满刻度”之意就是使用在一模拟讯号转换成数字讯号或者数字讯号换成模拟讯号时的过程.这转换之间所能记录编码的最大电平量（在数字讯号失逼真割之前“digitalclipping”）.这个最大的记录编码电平量就写成0dBFS.0dBFS 数字讯号满刻度又等于+24dBu的模拟讯号输出.然而普通的数字设备会架构于+18dBu输出.dBFS的全称是"Decibels FullScale"（全分贝刻度）——是一种为数字音频设备创立的分贝值暗示方法."0dBFS"是数字设备能够到达的最高响度水平.此外所有的值都会小于这个数值——都是负数.dBFS = 20log (采样旌旗灯号 / 1111 1111 1111 1111); --16bit的数字音频[例]16bit的数字音频动态范围是96dB，24bit的数字音频动态范围是144dB最小20 * log (0000 0000 0000 0001 / 1111 1111 1111 1111) = -96dBFS最大20 * log (1111 1111 1111 1111 / 1111 1111 1111 1111) = 0dBFS11、dBSPL把声压的无效值取对数来暗示声音的强弱，这类暗示声音强弱的数值叫声压级.声压级以符号SPL暗示，单位为分贝（dB）.SPL（声压级）=20log(Pc/Pref)Pc为待测声压的无效值；Pref为参考声压，在空气中Pref=0.00002Pa，即是人耳朵所能感受到的最小声压.为听阀.而声压达20 Pa时人耳会感觉疼痛，为痛阀.声压对回声压级的关系，0.00002 Pa=0dBSPL，0.0002 Pa=20dBSPL，0.002 Pa=40dBSPL，0.02 Pa=60dBSPL，0.2 Pa=80dBSPL，1 Pa=94dBSPL，2 Pa=100dBSPL，20 Pa=120dBSPL12、dBA在说明dBA 之前让我们先了解A、B、及C加权收集在音压表（Sound Level Meter）上都会有加权收集（Weighting Network）的安装.使用者们会问到：『那是什么？』『应当使用那一种呢？』『有什么分歧？』普通通常在音压表上都会有加权收集的选择开关，它可选择A、B、或C，这三种都是频率呼应的尺度基准收集，单一的讲，这三种分歧的曲线是设计去给与在读取声压位准( Sound Pressure Level )时，能很好的对应人类对声频的反应，有起码的差别，我们可从Fletcher-Munson 的等响曲线( Equal Loudness Level Contours )，去了解我们人类耳朵是怎样的听闻声频的，以频率1 KHz为中间点，在较低的声频部分是低感度的，为了要音压表在读取上显示循着我们人类耳朵听闻声频的特性，是以加权收集的意图是去减少音压表的灵敏感度( 这次要在低频部分)，这是当音压电平低于某一程度，就人类的耳朵感观，它会对低频方面较不灵敏.A加权曲线是基于40Phone的Fletcher-Munson Equal Loudness Contour，当量测较低位准的声音时，建议使用它较佳.B加权曲线是基于70 Phone的Fletcher-Munson等响曲线，当量测中段位准的声音时建议使用它较适合，在量测时使用A及B加权，又称为加权声音电平位准(Weighted Sound Level).C加权在实质上是近似平坦，它是利用在高响度位准的声音时.声压位准在20~55 dB SPL范围内，建议使用A加权曲线收集.声压位准在55~85 dB SPL范围内，建议使用B加权曲线收集.声压位准在85~140 dB SPL范围内，建议使用C加权曲线收集.当在量测乐音时，不管其音压位准是低或高，建议使用A加权曲线收集.分贝A加权指数.也就是普通设备上数据单位会有这类字眼，最常会出此刻麦克风数据上.。
dBwdBmdBmvdBuv换算关系
dBw,dBm,dBmv,dBuv换算关系很多专业书籍的范例中都会出现上面几个名词，而往往很多很多时候需要我们进行换算10Lg（Xmw／1mw）＝YdBm，0dBm＝1mw，1mw＝0.001w ，0.001w＝V*V／R，R为负载阻抗且等于50Ω，则：V*V＝50×0.001V＝√0.05＝0.223606V＝223606μV＝107dBμVdBμV＝20Lg（XμV／1μV）即：0dBm＝107dBμV换算关系表(50Ω) ：当需要表示系统中的一个功率（或电压）时，可利用电平来表示。
系统中某一点的电平是指该点的功率（或电压）对某一基准功率（或电压）的分贝比10 lg( P / P0 ) = 20 lg( U / U0 )显然，基准功率（即P=P0）的电平为零。
对同一个功率，选用不同基准功率P0（或电压U0）所得电平数值不同，后面要加上不同的单位。
若以1W为基准功率，功率为P时，对应的电平为10 lg（P/1W），单位记为dBW（分贝瓦）。
例如功率为1W时，电平为0dBW；功率为100W时，电平为20dBW；功率为100dBW时，对应的电平为10lg(100mW/1W) = 10lg(100/1000) = -10dbW已知系统中某点的电压，也可用dBW来表示该点的电平。
例如某输入端的电压为10 0mV，则其输入功率P = U^2/Z = 0.1^2 /75 = 1.3 ×10^(-4) W对应的电平为10lg( 1.3 ×10^(-4) / 1 ) = -38.75dbW若以1mW为基准功率时，则功率为P时对应的电平为10lg（P/1mW），单位记为dB mW（分贝毫瓦）。
例如功率为1W时，电平为30dBm；功率为1mW时，电平为0dB m；功率为1uW时，电平为-30dBm；电压为1mV时，对应的功率P = U^2/Z = 0.001^2 /75 = 1.3 ×10^(-8) W =1.3 ×10^(-5) mW对应的电平为10lg( 1.3 ×10^(-5)mW /1mW) = -48.75 dbm若以1mV作为基准电压，则电压为U时对应的电平为20lg（U/1mV），单位记为dBm V（分贝毫伏）。

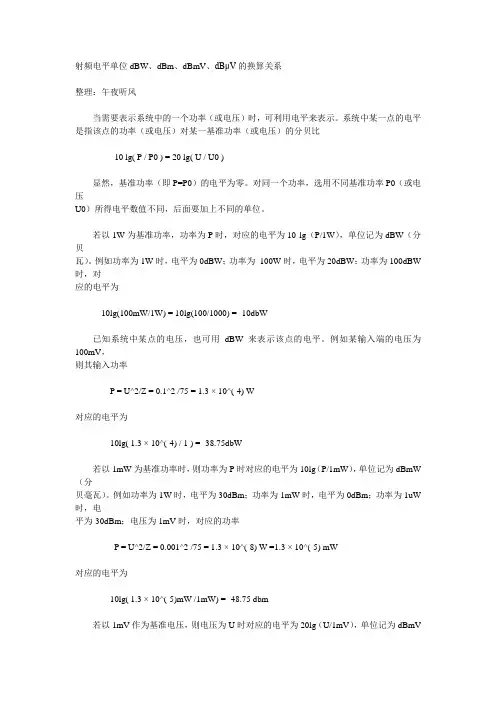

射频电平单位dBW、dBm、dBmV、dBμV的换算关系
射频电平单位dBW、dBm、dBmV、dBμV的换算关系整理：午夜听风当需要表示系统中的一个功率（或电压）时，可利用电平来表示。
系统中某一点的电平是指该点的功率（或电压）对某一基准功率（或电压）的分贝比10 lg( P / P0 ) = 20 lg( U / U0 )显然，基准功率（即P=P0）的电平为零。
对同一个功率，选用不同基准功率P0（或电压U0）所得电平数值不同，后面要加上不同的单位。
若以1W为基准功率，功率为P时，对应的电平为10 lg（P/1W），单位记为dBW（分贝瓦）。
例如功率为1W时，电平为0dBW；功率为100W时，电平为20dBW；功率为100dBW 时，对应的电平为10lg(100mW/1W) = 10lg(100/1000) = -10dbW已知系统中某点的电压，也可用dBW来表示该点的电平。
例如某输入端的电压为100mV，则其输入功率P = U^2/Z = 0.1^2 /75 = 1.3 × 10^(-4) W对应的电平为10lg( 1.3 × 10^(-4) / 1 ) = -38.75dbW若以1mW为基准功率时，则功率为P时对应的电平为10lg（P/1mW），单位记为dBmW （分贝毫瓦）。
例如功率为1W时，电平为30dBm；功率为1mW时，电平为0dBm；功率为1uW 时，电平为-30dBm；电压为1mV时，对应的功率P = U^2/Z = 0.001^2 /75 = 1.3 × 10^(-8) W =1.3 × 10^(-5) mW对应的电平为10lg( 1.3 × 10^(-5)mW /1mW) = -48.75 dbm若以1mV作为基准电压，则电压为U时对应的电平为20lg（U/1mV），单位记为dBmV（分贝毫伏）。
例如电压为1V时，对应的电平为60dBmV；电压为1uV时，对应的电平为-60 dBmV ；功率为1mW时，电压U = sqr( P*Z ) = sqr(75*10^(-3)) V = 274 mV对应的电平为20lg(274mv/1mv) = 48.75 dbmv若以1uV为基准电压，则电压为U时对应的电平为20lg（U/1uV），单位记为dBuV（分贝微伏）。
dbm 含义
dBmdBm意即分贝毫X，可以表示分贝毫伏，或者分贝毫瓦。
电压或电场E(mV) 与U'(dBm) 的换算公式为：U'dBm=20lgE；功率与P（瓦特）换算公式：P'dBm=30+10lgP (P:瓦;P':单位为dbm)。
目录展开编辑本段简介纯计数单位首先， DB 是一个纯计数单位：对于功率，dB = 10*lg(A/B)。
对于电压或电流，dB = 20*lg(A/B).dB的意义其实再简单不过了，就是把一个很大（后面跟一长串0的）或者很小（前面有一长串0的）的数比较简短地表示出来。
如：X=1000000000000000 (共15个0)10lgX=150dBX=0.00000000000000110lgX=-150 dBdBm 定义的是 miliwatt。
0 dBm=10lg1mw；dBw 定义 watt。
0 dBw = 10lg1 W = 10lg1000 mw = 30 dBm。
DB在缺省情况下总是定义功率单位，以 10lg 为计。
当然某些情况下可以用信号强度（Amplitude）来描述功和功率，这时候就用 20lg 为计。
不管是控制领域还是信号处理领域都是这样。
比如有时候大家可以看到 dBmV 的表达。
动态缓冲管理还有一种意思是：动态缓冲管理Dynamic Buffer Management（DBM），在库存管理中又叫动态缓冲库存管理 Dynamic Buffer--Inventory Managemen。
在配送系统和补给系统变动频繁的情况之下，动态缓冲管理是一种好的库存管理方法。
具体操作是首先把库存分成三个区：绿区（高库存）、黄区（适当库存）、红区（低库存），分区的大小依希望达到的管理水平而定，如果条件允许，最好把三个区划成相同的大小。
如果经常只剩下红区的物料了，就意谓着要提高红区库存指标；如果大部分时候物料都堆放在绿区，就要调整库存的最高限数据；如果物料只剩下红区的了，就要发出一个警示，并下达采购订单。
电磁兼容单位换算
1pT=0.00000001G dBpT 是指相对于 1pT(皮特)的分贝数 dBpT = 20 log (G/1pT) dBG = 160 + dBpT
单位转换
dB = decibels (Log10) m = milli = 10-3 μ = micro = 10-6 p = pico = 10-12 dBw = 相对于 1W 的分贝数 dBm =相对于 1mW 的分贝数 dBv =相对于 1V 的分贝数 dBμv =相对于 1mV 的分贝数 dBμA =相对于 1mA 的分贝数 dBpT =相对于 1pT 的分贝数 V = 福特 A = 安培 I = 电流 R = 电阻 (50 欧姆) W = 瓦特 P = 功率 H = 亨利 T = 特斯拉 AF = 天线因子 M= 米
分贝数与功率 dB = 10 log [P2/P1]
电磁兼容单位换算
分贝数与电压 dB = 20 log [V1/V2]
分贝数与电流 dB = 20 log [I1/I2]
分贝数与毫瓦 dBm = 10 log [Signal (mW)/1mW]
毫伏与分贝数 dBμv = 20 log [Signal (μV)/1μV]
Electric Field Current
dBμA/M = dBμv/M - 51.5 51.5 是自由空间特性阻抗 120π的 dΒ值: 20Log10[120π] = 51.5
A/M = 10{[(dBμA/M) -120]/20}
天线因子
AFdB = EdB - VrdB 这里: AF = 天线因子 dB/M E = 电场强度 dBµv/M Vr = 天线输出电压 dBµv
AF (对于 50 Ω) = 20 log f (MHz) - G(dBi) - 29.78 dB. 这里 f 是频率，G 是天线全向增益（dBi）.
