谐波减速器传动比计算公式
减速机速比计算
减速机速比计算
减速机的速比是指输出轴的转速与输入轴的转速之比。
速比的计
算可以通过减速比和效率两个因素来得到。
其中减速比是指减速机输
出轴的转速和输入轴的转速之比，而效率则是指减速机本身的损失率。
减速比计算公式如下：
减速比 = 输出轴的转速 / 输入轴的转速
效率的计算可以根据不同的减速机来进行。
在一般的减速机中，
效率通常在95%以上。
因此，为了简化计算，常用的速比计算公式如下：速比 = 减速比 x 效率
在实际应用中，需要根据需要选择适当的减速比和效率，来确定
减速机的速比。

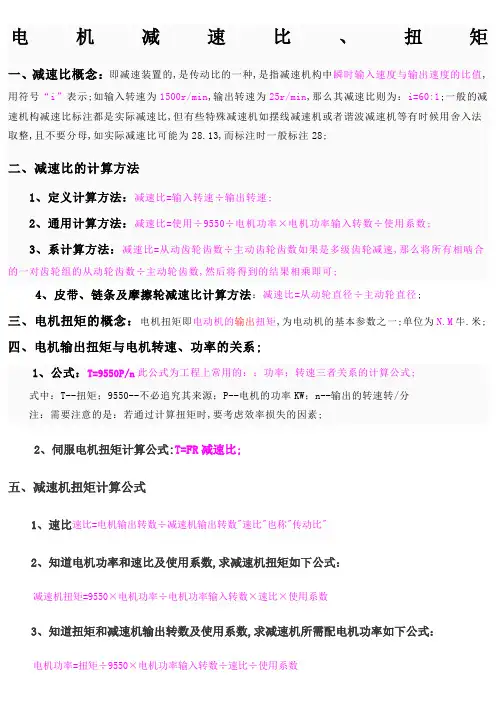

减速机减速比扭矩的计算方法
电机减速比、扭矩一、减速比概念：即减速装置的,是传动比的一种,是指减速机构中瞬时输入速度与输出速度的比值,用符号“i”表示;如输入转速为1500r/min,输出转速为25r/min,那么其减速比则为：i=60:1;一般的减速机构减速比标注都是实际减速比,但有些特殊减速机如摆线减速机或者谐波减速机等有时候用舍入法取整,且不要分母,如实际减速比可能为28.13,而标注时一般标注28;二、减速比的计算方法1、定义计算方法：减速比=输入转速÷输出转速;2、通用计算方法：减速比=使用÷9550÷电机功率×电机功率输入转数÷使用系数;3、系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到的结果相乘即可;4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径;三、电机扭矩的概念：电机扭矩即电动机的输出扭矩,为电动机的基本参数之一;单位为N.M牛.米;四、电机输出扭矩与电机转速、功率的关系;1、公式：T=9550P/n此公式为工程上常用的：；功率；转速三者关系的计算公式;式中：T--扭矩；9550--不必追究其来源；P--电机的功率KW；n--输出的转速转/分注：需要注意的是：若通过计算扭矩时,要考虑效率损失的因素;2、伺服电机扭矩计算公式:T=FR减速比;五、减速机扭矩计算公式1、速比速比=电机输出转数÷减速机输出转数"速比"也称"传动比"2、知道电机功率和速比及使用系数,求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数3、知道扭矩和减速机输出转数及使用系数,求减速机所需配电机功率如下公式：电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数减速比科技名词定义中文名称：减速比英文名称：speedreducingratio定义：减速传动的传动比;应用学科：机械工程一级学科；传动二级学科；传动一般名词三级学科目录减速比的表示方法减速比,即减速装置的传动比,是传动比的一种,是指减速机构中瞬时输入速度与输出速度的比值,用符号“i”表示;一般减速比的表示方法是以1为分母,用“:”连接的输入转速和输出转速的比值,如输入转速为1500r/min,输出转速为25r/min,那么其减速比则为：i=60:1;一般的减速机构减速比标注都是实际减速比,但有些特殊减速机如摆线减速机或者谐波减速机等有时候用舍入法取整,且不要分母,如实际减速比可能为28.13,而标注时一般标注28;减速比的计算方法1、定义计算方法：减速比=输入转速÷输出转速;2、通用计算方法：减速比=使用扭矩÷9550÷电机功率×电机功率输入转数÷使用系数;3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到的结果相乘即可;4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径;电机扭矩计算公式T=9550P/n怎么算匿名|浏览100565次推荐于2016-12-0120:40:46最佳答案针对你的问题有公式可参照分析：电机功率：P=1.732×U×I×cosφ电机转矩：T=9549×P/n；电机功率转矩=9550输出功率/输出转速转矩=9550输出功率/输出转速P=Tn/9550公式推导电机功率,转矩,转速的关系功率=力速度P=FV---公式1转矩T=扭力F作用半径R推出F=T/R---公式2线速度V=2πR每秒转速n秒=2πR每分转速n分/60=πRn分/30---公式3 将公式2、3代入公式1得：P=FV=T/RπRn分/30=π/30Tn分-----P=功率单位W,T=转矩单位Nm,n分=每分钟转速单位转/分钟如果将P的单位换成,那么就是如下公式：P1000=π/30Tn30000/πP=Tn30000/3.1415926P=Tn。
谐波齿轮减速器设计及性能仿真(1)
分类号密级XXX毕业设计(论文)谐波齿轮减速器设计及性能仿真姓名班级XXX学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。
除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名：日期：年月日XXX学位论文版权协议书本人完全了解XXX关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归XXX所拥有。
XXX有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。
XXX可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
论文作者签名：导师签名：日期：年月日日期：年月日摘要谐波传动是一个相对较新类型的传输。
新的运动转换原理，新的啮合特性，但柔性部件的发展有这样的传输原因需要专门的理论。
与一般的齿轮传动比，体积小，重量轻，精度高，低噪音等相比。
由于谐波传动柔轮的存在可以产生变形控制波动，从而使啮合原理，算术几何，强度计算，结构设计，与传统的刚性构件面向实质上是一个很大的区别。
关键词: 谐波、有限元、三维、减速机AbstractHarmonic drive is a relatively new type of transmission.Since the invention of the harmonic drive has experienced several decades.New sports transformation principle, a new meshing feature, a flexural member is the development of the cause of the transmission need special theory.It compared with the general gear transmission, large transmission ratio, small volume, light weight, high precision, low noise, etc.Because there exist in harmonic gear drive can cause a controllable wave deformation of soft round, so that the meshing theory of arithmetic, geometry, strength calculation, structure design, with the traditional rigid gear transmission components in nature are very differentKeywords: Harmonic, finite element, 3 d, reducer全套图纸外文翻译扣扣: 1411494633目录摘要 (3)Abstract (3)第1章绪论 (6)1.1论文概述 (6)1.2 谐波减速机国内外发展现状 (6)1.3本文研究内容 (8)1.4本文研究意义 (8)第2章谐波减速机方案设计 (9)2.1谐波减速机组成 (9)2.2谐波减速机分类 (9)2.3谐波减速机传动方案 (11)2.4本章小结 (12)第3章谐波减速机设计 (13)3.1 传动装置总体设计 (13)3.1.1传动方案的确定 (13)3.1.2刚轮柔轮齿数模数确定 (13)3.2 谐波齿轮传动的主要参数确定 (13)3.2.1主要啮合参数的选择 (13)3.2.2柔轮刚轮的几何尺寸计算 (14)3.2.3 保证传动正常工作的条件 (16)3.3 主要零件的材料和结构 (16)3.3.1柔轮材料 (16)3.3.2刚轮材料 (17)3.3.3波发生器材料 (17)3.3.4柔轮结构设计 (17)3.3.5刚轮结构设计 (18)3.4 承载能力计算 (20)3.5 传动效率的计算 (23)3.6本章小结 (23)第4章谐波减速机三维建模 (24)4.1 Solidworks三维建模技术 (24)4.2谐波减速机三维建模 (24)4.3谐波减速机装配 (31)4.4 本章小结 (34)第5章谐波齿轮减速器ADAMS仿真 (35)5.1虚拟样机技术 (35)5.2 ADAMS软件概述 (35)5.3 谐波齿轮减速器前处理 (36)5.4 谐波齿轮减速器运动仿真 (40)5.5 本章小结 (42)总结43致谢 (44)参考文献 (45)第1章绪论1.1论文概述传动原理与普通谐波传动齿轮是相异的，它是利用柔性齿轮的受控弹性变形。
减速比计算公式
减速比计算公式减速器是一种常见的机械传动装置，用于减小驱动装置的转速，并增加转矩。
在许多机械设备中，减速器起到了至关重要的作用。
准确计算减速比是设计和选择减速器的关键因素之一。
本文将介绍减速比的概念和计算公式。
减速比（i）是指驱动轴的转速与被驱动轴的转速之比。
它表示减速器将输入转速转化为输出转速的比例。
减速比可以用来调节驱动装置的转速，以适应不同的工作需求。
减速比的计算涉及到两个主要参数：驱动轴的转速（N1）和被驱动轴的转速（N2）。
转速通常以转每分钟（RPM，Revolutions Per Minute）为单位。
在一般情况下，计算减速比的公式为：减速比 (i) = N1 / N2其中，N1是驱动轴的转速，N2是被驱动轴的转速。
这个公式非常简单易懂。
举个例子，如果驱动轴的转速为500RPM，被驱动轴的转速为100RPM，那么减速比为：减速比 (i) = 500 / 100 = 5这意味着减速器将驱动轴的转速降低5倍，达到被驱动轴的转速。
然而，在实际应用中，减速比的计算可能更为复杂，需要考虑其他因素。
以下是一些特殊情况下的计算公式：1. 多级减速器：在某些情况下，会使用多个级联的减速器来达到更高的减速比。
在这种情况下，每个减速级别的减速比可以独立计算，然后相乘以获得总的减速比。
假设有两个级联的减速器，它们的减速比分别为i1和i2，则总的减速比为：总减速比 (i) = i1 * i22. 齿轮减速器：对于齿轮减速器，减速比的计算涉及到齿轮的齿数。
假设驱动轴的齿数为Z1，被驱动轴的齿数为Z2，则减速比为：减速比 (i) = Z2 / Z1需要注意的是，这个公式仅适用于平行轴齿轮减速器。
3. 带传动减速器：对于带传动减速器，需要考虑皮带或链条的比率。
常见的减速比计算公式为：减速比 (i) = (D2 / D1) * (N1 / N2)其中，D1和D2分别是驱动轮和被驱动轮的直径。
在实际应用中，准确计算减速比对于正确选择和设计减速器非常重要。
机械电子学-第02章参考答案
机械电子学-第2章习题-参考答案2-1 设计机械传动部件时，为确保机械系统的传动精度和工作稳定性，常常提出哪些要求？答：常提出低摩擦、无间隙、低惯量、高刚度、高谐振频率、适当的阻尼比等。
2-2 机电一体化系统传动机构的作用是什么？（★）答：传递转矩和扭矩。
2-3 机电一体化系统（产品）对传动机构的基本要求是什么？答：精密化，高速化，小型、轻量化。
2-4、简述丝杠螺母机构的分类及特点。
答：丝杆螺母机构有滑动摩擦机构和滚动摩擦机构之分。
滑动丝杠螺母机构结构简单、加工方便、制造成本低、具有自锁功能，但其摩擦阻力矩大、传动效率低；滚珠丝杠螺母机构虽然结构复杂、制造成本高，但其最大优点是摩擦阻力矩小、传动效率高，因此在机电一体化中得到广泛应用。
2-5、丝杠螺母机构的传动形式及方法是什么？（★）答：丝杠螺母机构的基本传动形式有：（1）螺母固定、丝杠转动并移动；（2）丝杠转动、螺母移动；（3）螺母转动、丝杠移动；（4）丝杠固定、螺母转动并移动。
此外还有差动传动方式。
2-6、丝杠螺母副的组成要素有哪些？（★）答：滑动丝杠副一般由螺母、丝杠两部分构成。
滚珠丝杠螺母机构常由反向器、螺母、丝杠和滚珠等四部分组成。
2-7 滚珠丝杠副的传动特点有哪些？答：将旋转运动变换为直线运动或者将直线运动变换为旋转运动，具有摩擦阻力小，传动效率高，轴向刚度高，传动平稳，不易磨损，使用寿命长的特点。
但由于不能自锁，具有传动的可逆性，在用做升降传动机构时，需要采取制动措施。
2-8 滚珠丝杠副的典型结构类型有哪些？各有何特点？（★）答：滚珠丝杠副的典型结构与特点：按螺纹滚道的截面形状分为：单圆弧形、双圆弧形。
按滚珠的循环方式分为：内循环其特点是滚珠与丝杠始终保持面接触例如浮动式反向器的循环。
外循环其特点是滚珠在循环反向时要离开滚道，在螺母体内或体外作循环运动。
有螺旋槽式，插管式，端盖式。
2-9 滚珠丝杠副消除轴向间隙的调整预紧方法有哪些？（★）答：消除轴向间隙的调整预紧方法有：双螺母螺纹预紧调整，双螺母齿差预紧调整，双螺母垫片调整预紧，弹簧自动调整预紧，单螺母变位导程预紧，单螺母滚道过盈预紧式。

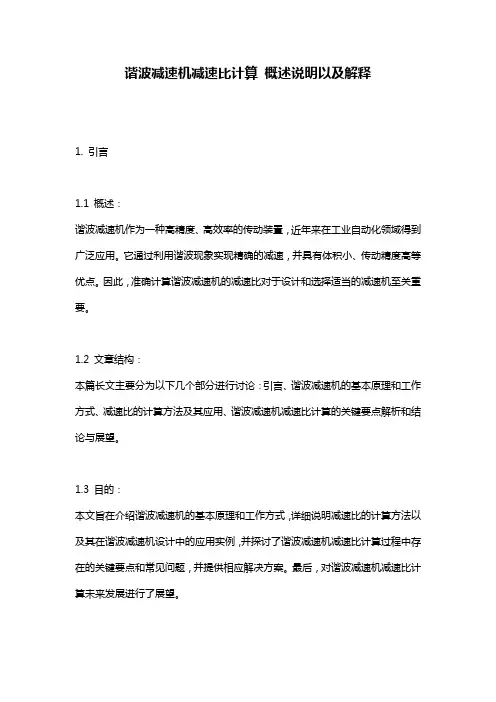

谐波减速机减速比计算_概述说明以及解释
谐波减速机减速比计算概述说明以及解释1. 引言1.1 概述：谐波减速机作为一种高精度、高效率的传动装置，近年来在工业自动化领域得到广泛应用。
它通过利用谐波现象实现精确的减速，并具有体积小、传动精度高等优点。
因此，准确计算谐波减速机的减速比对于设计和选择适当的减速机至关重要。
1.2 文章结构：本篇长文主要分为以下几个部分进行讨论：引言、谐波减速机的基本原理和工作方式、减速比的计算方法及其应用、谐波减速机减速比计算的关键要点解析和结论与展望。
1.3 目的：本文旨在介绍谐波减速机的基本原理和工作方式，详细说明减速比的计算方法以及其在谐波减速机设计中的应用实例，并探讨了谐波减速机减速比计算过程中存在的关键要点和常见问题，并提供相应解决方案。
最后，对谐波减速机减速比计算未来发展进行了展望。
以上是文章“1. 引言”部分内容，在接下来的章节中将对谐波减速机的基本原理和工作方式进行详细介绍。
2. 谐波减速机的基本原理和工作方式2.1 谐波减速机的定义和分类谐波减速机是一种具有独特结构的高精度、超小体积的传动装置。
它采用谐波振动原理，通过柔软的弹性元件使输入轴上的谐波齿轮产生非对称振动，从而实现输出端轴承所连接齿轮的转角变化。
谐波减速机按照齿轮传动方式可以分为内啮合型和外啮合型两类。
2.2 谐波减速机的工作原理和结构组成谐波减速机主要由柔性曲柄、驱动圆环、输出轴等组成。
其中，柔性曲柄是谐波减速机最核心的部件之一，它通过与驱动圆环接触并挤压变形，将输入轴的运动传递给输出轴，并实现大量副器件之间与中心控制器之间各个部位间相互联动。
具体来说，当输入轴上驱动圆环以匀速旋转时，由于柔性曲柄与驱动圆环的接触导致了曲柄的挤压变形，进而引起在输出轴上连接齿轮的转角变化。
这种转角的变化使输出轴上的齿轮相对于输入轴旋转更缓慢，实现了减速效果。
2.3 谐波减速机与传统减速机的比较谐波减速机相对于传统减速机具有以下优点：- 高精度：由于采用谐波振动原理，谐波减速机能够实现非常高的精度和重复性。
减速比
减速比减速比，即减速装置的传动比，是传动比的一种，是指减速机构中瞬时输入速度与输出速度的比值，用符号“i”表示。
一般减速比的表示方法是以1为分母，用“:”连接的输入转速和输出转速的比值，如输入转速为1500r/min，输出转速为25r/min，那么其减速比则为：i=60:1。
一般的减速机构减速比标注都是实际减速比，但有些特殊减速机如摆线减速机或者谐波减速机等有时候用舍入法取整，且不要分母，如实际减速比可能为28.13，而标注时一般标注28。
计算方法1、定义计算方法：减速比=输入转速÷输出转速，，连接的输入转速和输出转速的比值，如输入转速为1500r/min，输出转速为25r/min，那么其减速比则为：i=60:12、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如果是多级齿轮减速，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数，然后将得到的结果相乘即可。
3、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径。
减速比的分配原则分配传动比的基本原则是：1、使各级传动的承载能力接近相等（一般指齿面接触强度）。
2、使各级传动的大齿轮浸入油中的深度大致相等，以使润滑简便。
3、使减速器获得最小的外形尺寸和重量。
减速比必备常识首先你确定你要的减速机类型，然后确定输入的功率和输出需要的转矩，再根据输入轴的转速和所需要的输出轴的转速，算出减速机的速比。
根据实际使用情况如：每天工作时间、冲击负荷、开关频率等等来确定工况系数。
尽量选用接近理想减速比：减速比=伺服马达转速/减速机出力轴转速。
扭力计算：对减速机的寿命而言，扭力计算非常重要，并且要注意加速度的最大转矩值(TP)，是否超过减速机之最大负载扭力。
减速机型号选择及注意事项：适用功率通常为市面上的伺服机种的适用功率，减速机的适用性很高，工作系数都能维持在1.2以上，但在选用上也可以以自己的需要来决定。
减速机速比计算公式与应用
减速机速比计算公式与应用减速比的计算方法与应用1、定义计算方法：减速比=输入转速/输出转速。
2、通用计算方法：减速比=使用扭矩÷9550÷电机功率电机功率输入转数÷使用系数。
3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如果是多级齿轮减速，RV63减速机，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,S系列减速机,如何避免蜗轮蜗杆减速机部件的过度磨损，然后将得到的结果相乘即可。
4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径,蜗轮丝杆升降机的产品说明速比二电机输出转数越速机输出转数（"速比"也称"传动比"）1. 知道电机功率和速比及使用系数，求减速机扭矩如下公式：减速机扭矩=9550X电机功率我机功率输入转数泌比X使用系数2. 知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：电机功率=扭矩乜550X电机功率输入转数逊比我用系数电动机扭距计算电机的扭矩”单位是N?m （牛米）计算公式是T=9549 * P / n。
P是电机的额定（输出）功率单位是千瓦（KW）分母是额定转速n单位是转每分（r/mi n）P和n可从电机铭牌中直接查到。
设：电机额定功率为P （kw）,转速为n1 （r/min）,减速器总传动比i,传动效率山则：输出转矩=9550*P*u*i/n1 （N.m）1、定义计算方法：减速比=输入转速甘俞出转速。
2、通用计算方法：减速比=使用扭矩T550刊机功率电机功率输入转数H吏用系数,MB无级变速机的使用注意事项。
3、齿轮系计算方法：减速比=从动齿轮齿数宁主动齿轮齿数（如果是多级齿轮减速，那么将所有相啮合的一对齿轮组的从动轮齿数宁主动轮齿数，然后将得到的结果相乘即可,NRV减速机。
4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径宁主动轮直径,螺旋齿轮减速机,摆线针轮减速机如何加润滑油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谐波减速器传动比计算公式
谐波减速器是一种高精度、高刚性的传动装置，其传动比计算公式是关键的参
数之一。
谐波减速器的传动比计算公式可以通过以下几个步骤得到。
首先，需要了解谐波减速器的构造。
谐波减速器由柔性齿轮、谐波发生器和固
定齿轮组成。
柔性齿轮通过谐波发生器的变形产生滚动摩擦，从而实现传动效果。
固定齿轮是与柔性齿轮嵌合的齿轮，通过固定齿轮转动一周导致柔性齿轮产生4倍于固定齿轮的转动。
其次，谐波减速器的传动比计算公式可以表示为：
传动比 = Ns × Nf × Np
其中，Ns是固定齿轮的齿数，Nf是柔性齿轮的齿数，Np是谐波发生器的齿数。
最后，通过使用以上的计算公式，可以得到谐波减速器的传动比。
需要注意的是，传动比是一个无单位的量，只是用来表示柔性齿轮相对于固定齿轮的旋转速度的比例关系。
传动比越大，输出转速越低，扭矩越大。
总的来说，谐波减速器的传动比计算公式可以通过齿轮的齿数和谐波发生器的
齿数来计算得到，它对于谐波减速器的设计和应用非常重要。
通过合理选择齿轮的齿数，并结合实际需求和使用条件，可以得到满足需求的谐波减速器传动比。
