智能电能表的数据采集技术分析摘要：电能表是电力系统电量数据计量采集重要组成部分，其准确度关乎电力企业和用户的切身利益，所以电能表技术的不断创新突破是当代时代潮流向前发展的需要。
因此，为了保证智能电表在实际的应用过程中可以始终保持良好的状态，就需要对数据采集技术进行深入分析。
关键词：智能电表;数据采集;数据传输;1 智能电表的原理和特点智能电表的工作原理。
智能电表就是在传统电表上创新的最新的电表模式，在智能电表中蕴含了传统电表没有的功能，为人们的生活带来更多便利的条件。
用户在运用智能电表的工程中可以详细了解到自己的用电情况，及时了解自家的用能情况，来减少用户的生活支出。
而智能电表的工作原理就是：在实际的应用过程中，借助自身的模数转换器，或者专门用来计量的芯片，对用户的用电情况实行全面的数据收集。
等到收集用户的用电量之后，智能电表会通过自身的中央处理器来将这些数据进行全面的分析并处理，通过相关采集设备完成数据采集传输。
智能电表的特点。
智能电表和传统电表之间存在很大的差异性，智能电表要比传统电表优化很多，有很多传统电表不能实现的功能。
而且智能电表的出现为居民的生活提供了很多便利，现在已经逐渐成为用户生活中重要的组成部分之一，从而给用户带来更好的体验感。
智能电表的特点主要就是以下几点：（1）智能电表自身的精准度非常高，并且具有较长时间的运行寿命。
（2）智能电表自身的量程和功率因数全部要比传统电表宽出很多，所以在启动期间不用担心电表会出现任何的迟钝。
（3）智能电表自身具备很多强大的功能，这是传统电表无法达到的目标，而且这些功能在一定程度上优化了用户的生活。
（4）智能电表可以帮助用户有效监测用电情况，如果用电量低于预定好的电量时，智能电表自身就会发出提示音来提醒用户继续购买电力能源才可以保证正常生活。
并且，若是智能电表中剩余的电量低于提示的情况时，电表会自动跳闸来向用户做出提示。
2 智能电表中的数据采集关键技术信息采集技术。
智能电表制造数据采集系统的原理及设计

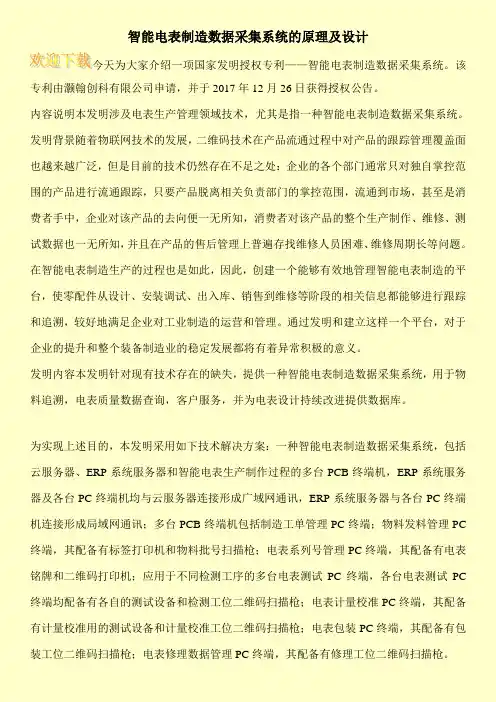

智能电表制造数据采集系统的原理及设计今天为大家介绍一项国家发明授权专利——智能电表制造数据采集系统。
该专利由灏翰创科有限公司申请，并于2017年12月26日获得授权公告。
内容说明本发明涉及电表生产管理领域技术，尤其是指一种智能电表制造数据采集系统。
发明背景随着物联网技术的发展，二维码技术在产品流通过程中对产品的跟踪管理覆盖面也越来越广泛，但是目前的技术仍然存在不足之处：企业的各个部门通常只对独自掌控范围的产品进行流通跟踪，只要产品脱离相关负责部门的掌控范围，流通到市场，甚至是消费者手中，企业对该产品的去向便一无所知，消费者对该产品的整个生产制作、维修、测试数据也一无所知，并且在产品的售后管理上普遍存找维修人员困难、维修周期长等问题。
在智能电表制造生产的过程也是如此，因此，创建一个能够有效地管理智能电表制造的平台，使零配件从设计、安装调试、出入库、销售到维修等阶段的相关信息都能够进行跟踪和追溯，较好地满足企业对工业制造的运营和管理。
通过发明和建立这样一个平台，对于企业的提升和整个装备制造业的稳定发展都将有着异常积极的意义。
发明内容本发明针对现有技术存在的缺失，提供一种智能电表制造数据采集系统，用于物料追溯，电表质量数据查询，客户服务，并为电表设计持续改进提供数据库。
为实现上述目的，本发明采用如下技术解决方案：一种智能电表制造数据采集系统，包括云服务器、ERP系统服务器和智能电表生产制作过程的多台PCB终端机，ERP系统服务器及各台PC终端机均与云服务器连接形成广域网通讯，ERP系统服务器与各台PC终端机连接形成局域网通讯；多台PCB终端机包括制造工单管理PC终端；物料发料管理PC 终端，其配备有标签打印机和物料批号扫描枪；电表系列号管理PC终端，其配备有电表铭牌和二维码打印机；应用于不同检测工序的多台电表测试PC终端，各台电表测试PC 终端均配备有各自的测试设备和检测工位二维码扫描枪；电表计量校准PC终端，其配备有计量校准用的测试设备和计量校准工位二维码扫描枪；电表包装PC终端，其配备有包装工位二维码扫描枪；电表修理数据管理PC终端，其配备有修理工位二维码扫描枪。
简述用于配电房电力设备数据采集的装置及方法
压大电流会引起电磁干扰。数据采集的精准性可以通过采集单 元和电缆的电磁兼容性来保障。在数据获取时，需要将从测量 元件发送的信号经由电缆发送给获取单元，电缆使用的同轴电 缆或者是屏蔽式的多芯双绞电缆，必须在电缆外部设置具有高 透磁率的金属管，电缆屏蔽层和金属管要一点接地。
保证为电网频率的整数倍。根据需要，同步信号的乘法器可以 是3倍、2倍、6倍、4倍，并且可以是5倍、1倍和2倍。数据采集 系统运行时，采集单元对各测量元件输出的小模拟量信号进行 模数调整和转换，然后通过光纤编码送入后处理。此时，霍尔 电流传感器等测量元件可以接收后处理为其供电。
3 模拟量的采集与转换 模拟小信号的采集采用同步、采集和后处理的方法。同
1.2 数据采集器的配置特征 ①配有RS2、3、2、RS4、8、5串行口，可与多台检测仪器 连接，可进行自动数据采集；②数据采集器配有USB接口，便 于数据传输；③配有RJ45接口，可接入网络；④配备VG-A视频 输出和音频输出接口，保证视频、音频的接入；⑤WI-fi模块内 部配置，可接入无线网络，方便现场组网[1]；⑥存储空间可达 到3、2g；触摸屏尺寸大，操作方便。运营商可以使用网络端口 对数据进行移动测量和时刻传输，也可以在互联网上进行数据 传输；在无供电的情况下可进行10天的待机或6个小时的持续工 作。在配电网电力设备数据采集是为了保证电力设备的安全运 行，使用数据采集器相比传统的数据采集方法有很大的优势，可 以减少工作人员复杂的数据处理工作，也可以从实际运行中及时 发现电力设备存在的问题，确保稳定运行，避免不必要的损失。
2 数据采集系统的整体构架 同步单元、采集单元、测量单元和后处理单元这四个部分
电能计量采集及计费自动化系统设计分析

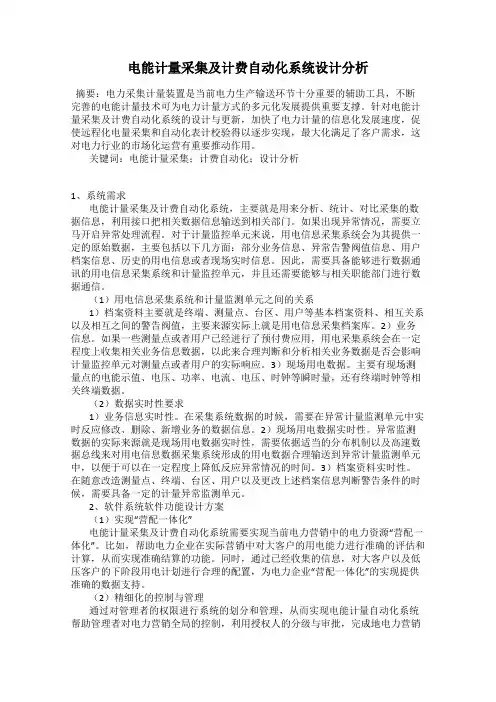

电能计量采集及计费自动化系统设计分析摘要：电力采集计量装置是当前电力生产输送环节十分重要的辅助工具，不断完善的电能计量技术可为电力计量方式的多元化发展提供重要支撑。
