电冰箱的设计原理解析
电冰箱的结构及工作原理
电冰箱的结构及工作原理电冰箱是家庭和商业使用的一种常见设备，用于冷藏和冷冻食物和其他物品。
它的结构复杂，包括多个组件和系统，以实现其正常运行。
以下是电冰箱的结构和工作原理的详细介绍。
一、结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，用于提供保护和支持。
2. 绝缘层：在外壳和内部组件之间，有一层绝缘材料，如聚氨酯泡沫或玻璃纤维，用于隔热，以减少热量的传导。
3. 内腔：电冰箱的内部空间被分为不同的区域，包括冷藏室、冷冻室和其他储物室。
这些区域通常由可调节的隔板或抽屉进行分隔。
4. 门：电冰箱通常有一个或多个门，用于进出内部区域。
门上通常有密封条，以确保门的关闭时封闭空间，防止冷空气的泄漏。
5. 压缩机：电冰箱的压缩机是其核心组件之一。
它负责压缩制冷剂，使其增加温度和压力。
6. 冷凝器：压缩机将高温高压的制冷剂送入冷凝器。
冷凝器是一个管道系统，通过散热将制冷剂冷却为液体。
7. 膨胀阀：冷凝器后面是一个膨胀阀，它控制制冷剂的流量和压力，使其进入蒸发器。
8. 蒸发器：电冰箱的蒸发器位于冷藏室和冷冻室内部。
制冷剂从膨胀阀进入蒸发器，通过吸热的方式将室内的热量带走，使空气降温。
9. 风扇：电冰箱内部通常有一个或多个风扇，用于循环空气，均匀分布温度。
10. 控制器：电冰箱的控制器是一个电子设备，用于监测和调节温度、湿度和其他参数。
它可以根据设定的温度来控制压缩机和风扇的运行。
二、工作原理电冰箱的工作原理基于制冷循环。
以下是电冰箱的工作原理的详细步骤：1. 压缩阶段：当电冰箱启动时，压缩机开始工作。
它将制冷剂（通常是氟利昂）吸入，并通过压缩将其转化为高温高压的气体。
2. 冷凝阶段：高温高压的制冷剂进入冷凝器，通过散热而冷却。
在这个过程中，制冷剂变成液体。
3. 膨胀阶段：冷却的液体制冷剂通过膨胀阀进入蒸发器。
在膨胀阀的作用下，制冷剂压力和温度降低。
4. 蒸发阶段：制冷剂进入蒸发器后，它吸收冷藏室和冷冻室内部的热量，使空气温度降低。
电冰箱的工作原理
电冰箱的工作原理主要包括四个步骤：压缩过程、冷凝过程、节流过程和蒸发过程。
这些过程使得制冷剂在电冰箱中循环，实现连续制冷。
首先，在压缩过程中，制冷剂在蒸发器内吸收热量蒸发成低温低压蒸气。
为了使制冷剂蒸气变成高温高压蒸气，便于在常温下液化，必须经过压缩机压缩。
经过压缩后的高温高压蒸气再经管路输送到常温环境中进行液化。
接下来是冷凝过程，液化后的高温高压制冷剂通过散热器向外界散热，将热量传递给外界，从而使制冷剂温度降低，由液态变为气态。
这一过程中，制冷剂将吸收的热量传递给外界，完成制冷作用。
然后是节流过程，高温高压的制冷剂气体经过节流装置时，压力和温度急剧下降，使制冷剂气体的体积缩小，便于再次循环。
这一过程中，制冷剂气体在高压下节流膨胀，温度和压力大幅度降低。
最后是蒸发过程，经过节流装置的低温低压制冷剂气体进入蒸发器中，在蒸发器中吸收热量，使其周围的介质（如冰箱内的食物）降温，达到制冷效果。
这一过程中，制冷剂气体通过吸收热量实现蒸发，从而实现制冷效果。
操作电冰箱时，应确保冰箱放置在通风良好、干燥、远离热源的地方。
同时，要定期清理冰箱内部和外部，保持清洁卫生。
此外，要正确使用冰箱的开关和温度调节器，根据食品的要求设置适当的温度。
对于一些易腐食品，要定期检查其保存情况，及时处理过期食品。
冰箱的工作原理
冰箱的工作原理引言概述：冰箱是现代家庭中常见的电器之一，它能够有效地保持食物的新鲜度和延长其保质期。
但是，你是否想过冰箱是如何工作的呢？本文将详细介绍冰箱的工作原理，匡助你更好地理解这个家电的暗地里科学原理。
一、压缩机和冷凝器1.1 压缩机：冰箱的核心组件之一是压缩机。
压缩机通过压缩制冷剂，使其成为高压高温气体。
当制冷剂通过压缩机时，压缩机会产生热量，这是因为气体的压力增加导致份子间的磨擦产生热能。
1.2 冷凝器：压缩机将高压高温气体送入冷凝器。
冷凝器是冰箱中的一个盘管，通常位于冰箱的背部或者侧面。
当高温气体通过冷凝器时，它会与外部环境中的空气接触，导致气体冷却并转变为高压液体。
二、蒸发器和蒸发2.1 蒸发器：高压液体制冷剂进入蒸发器，这是冰箱内部的另一个盘管。
蒸发器通常位于冰箱的内部，负责吸收冰箱内部的热量。
2.2 蒸发：当高压液体制冷剂进入蒸发器时，其压力会减小，从而使制冷剂变成低压液体。
在这个过程中，制冷剂吸收冰箱内部的热量，使其变成低温蒸汽。
三、膨胀阀和制冷剂循环3.1 膨胀阀：低温蒸汽进入膨胀阀，膨胀阀是一个细小的孔，能够控制制冷剂的流量。
当制冷剂通过膨胀阀时，其压力会进一步降低。
3.2 制冷剂循环：低温蒸汽进入蒸发器后，再次变成低压蒸汽。
此时，制冷剂会重新进入压缩机，开始新的循环。
整个制冷剂循环过程中，制冷剂不断吸收和释放热量，从而实现冰箱内部的制冷效果。
四、冷冻室和冷藏室4.1 冷冻室：冰箱内部通常分为冷冻室和冷藏室。
冷冻室的温度通常较低，可以达到零下18摄氏度摆布。
这是通过控制蒸发器吸收的热量来实现的。
4.2 冷藏室：冷藏室的温度通常在0摄氏度至5摄氏度之间。
冷藏室的温度相对较高，适合存放各种食物，可以延长其保质期。
五、绝缘材料和温度控制5.1 绝缘材料：冰箱的外壳和内部隔板通常采用绝缘材料，如聚氨酯泡沫或者聚苯乙烯。
这些绝缘材料可以减少冰箱内部和外部之间的热量交换，提高制冷效果。
电冰箱的电路原理
电冰箱的电路原理
电冰箱的电路原理包括以下几个关键部分：
1. 电源部分：电冰箱通常使用交流电源供电。
电源部分包括接线端子、保险丝、开关等。
交流电经过保险丝进行过载保护，然后通过开关进行控制。
2. 逆变器部分：逆变器将交流电转换为直流电，以供给电冰箱的各个组件。
逆变器是由变压器、整流器和滤波器组成。
变压器将电压从交流电源转换为较低的输出电压。
整流器将交流电转换为直流电。
滤波器消除直流电中的纹波，以确保电力供给稳定。
3. 温度控制部分：电冰箱需要维持特定的温度范围。
为了实现温度控制，电冰箱通常配备了温度传感器和控制器。
温度传感器感知冰箱内部的温度，通过传输信号将温度信息传递给控制器。
控制器分析接收到的信号，并根据预设的温度要求来控制压缩机和制冷剂循环等组件的运行。
4. 压缩机部分：电冰箱的压缩机是实现制冷的关键部件。
当温度超过设定的上限时，控制器将发出信号，使压缩机开始运行。
压缩机负责将制冷剂气体压缩成高压高温气体。
5. 制冷剂循环部分：制冷剂循环部分由冷凝器、膨胀阀、蒸发器和制冷剂组成。
制冷剂从压缩机排出，经过冷凝器散热，变成高压高温状态的液体。
然后，经过膨胀阀降压，进入蒸发器。
在蒸发器内，制冷剂从液体状态转变为气体状态，并从蒸发器中吸热，使蒸发器周围的环境温度降低，从而实现制冷效果。
制冷剂再次被吸入压缩机，循环运行。
通过以上关键部分的协同工作，电冰箱能够实现制冷效果，维持恒定的温度。

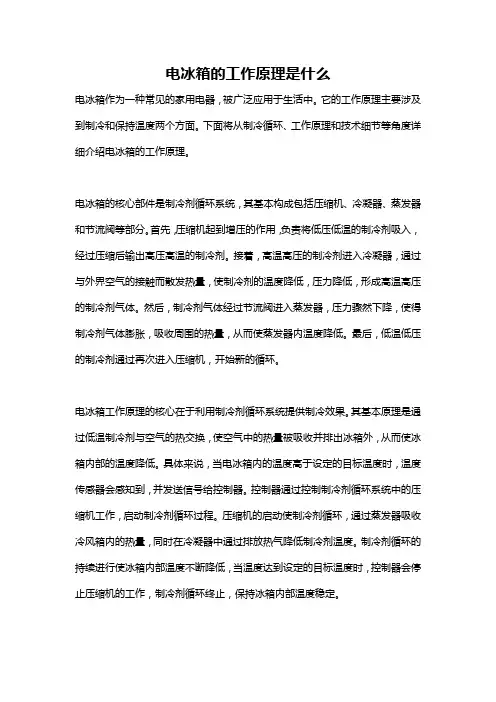

电冰箱的工作原理是什么
电冰箱的工作原理是什么电冰箱作为一种常见的家用电器，被广泛应用于生活中。
它的工作原理主要涉及到制冷和保持温度两个方面。
下面将从制冷循环、工作原理和技术细节等角度详细介绍电冰箱的工作原理。
电冰箱的核心部件是制冷剂循环系统，其基本构成包括压缩机、冷凝器、蒸发器和节流阀等部分。
首先，压缩机起到增压的作用，负责将低压低温的制冷剂吸入，经过压缩后输出高压高温的制冷剂。
接着，高温高压的制冷剂进入冷凝器，通过与外界空气的接触而散发热量，使制冷剂的温度降低，压力降低，形成高温高压的制冷剂气体。
然后，制冷剂气体经过节流阀进入蒸发器，压力骤然下降，使得制冷剂气体膨胀，吸收周围的热量，从而使蒸发器内温度降低。
最后，低温低压的制冷剂通过再次进入压缩机，开始新的循环。
电冰箱工作原理的核心在于利用制冷剂循环系统提供制冷效果。
其基本原理是通过低温制冷剂与空气的热交换，使空气中的热量被吸收并排出冰箱外，从而使冰箱内部的温度降低。
具体来说，当电冰箱内的温度高于设定的目标温度时，温度传感器会感知到，并发送信号给控制器。
控制器通过控制制冷剂循环系统中的压缩机工作，启动制冷剂循环过程。
压缩机的启动使制冷剂循环，通过蒸发器吸收冷风箱内的热量，同时在冷凝器中通过排放热气降低制冷剂温度。
制冷剂循环的持续进行使冰箱内部温度不断降低，当温度达到设定的目标温度时，控制器会停止压缩机的工作，制冷剂循环终止，保持冰箱内部温度稳定。
除了制冷剂循环系统，电冰箱还设置了绝热层和密封门等部件来降低能量损失。
绝热层通常采用聚氨酯泡沫，其具有良好的绝热性能，可以有效隔离冷气和外界空气的热交换，减少能量损失。
而密封门则可以阻挡室内冷空气向外部环境泄漏，防止室内温度升高。
此外，电冰箱还配备了工作指示灯、温控器和保鲜专用的区域等附属部件，使其更加方便实用。
总结来说，电冰箱的工作原理是基于制冷剂循环系统实现的。
通过制冷剂的循环运动，将冰箱内部的热量吸收并在外部排放，从而降低冰箱内部的温度。
电冰箱的结构及工作原理
电冰箱的结构及工作原理电冰箱是现代家庭中常见的家电产品，它通过制冷系统将室内的热量排出，从而实现冷却和保鲜食物的功能。
本文将详细介绍电冰箱的结构和工作原理。
一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或者塑料制成，具有良好的耐用性和绝缘性能。
2. 内腔：电冰箱的内腔是放置食物和其他物品的空间，通常由塑料制成，具有光滑的表面易于清洁。
3. 门：电冰箱的门通常由两层玻璃制成，中间夹有一层空气，以减少热量的传导。
门上还配有密封条，确保冷空气不外泄。
4. 制冷系统：电冰箱的制冷系统是实现冷却功能的核心部件，包括压缩机、冷凝器、蒸发器和膨胀阀。
5. 控制面板：电冰箱的控制面板上通常有温度调节器和其他控制按钮，用于调节冷藏室和冷冻室的温度，并控制其他功能，比如快速冷冻和节能模式等。
二、电冰箱的工作原理1. 压缩机：电冰箱的制冷循环始于压缩机。
压缩机通过压缩制冷剂（通常是氟利昂），使其成为高压高温的气体。
2. 冷凝器：高温高压的制冷剂进入冷凝器，通过散热器散发热量，同时冷却并变成高压液体。
3. 膨胀阀：高压液体制冷剂通过膨胀阀进入蒸发器。
膨胀阀的作用是降低制冷剂的压力，使其迅速膨胀并变成低温低压的气体。
4. 蒸发器：低温低压的制冷剂进入蒸发器，在蒸发器内部与外界空气接触，吸收室内热量，从而使室内温度降低。
5. 循环：制冷剂经过蒸发器后变成低温低压的气体，然后再次进入压缩机，循环往复。
6. 温度调节：电冰箱的温度调节器可以控制制冷循环的频率和强度，从而调节冷藏室和冷冻室的温度。
三、电冰箱的工作过程当我们将食物放入电冰箱时，温度调节器会根据设定的温度要求启动制冷系统。
首先，压缩机开始工作，将制冷剂压缩成高压高温的气体。
然后，高温高压的气体通过冷凝器散发热量，变成高压液体。
接着，高压液体通过膨胀阀进入蒸发器，膨胀阀降低压力，使液体迅速膨胀成低温低压的气体。
低温低压的气体在蒸发器内与室内空气接触，吸收室内热量，使室内温度降低。
风冷冰箱原理
风冷冰箱原理
风冷冰箱是一种利用风力进行冷却的冰箱。
它采用了一种特殊的设计，以便通过空气循环来降低冰箱内部的温度。
风冷冰箱的工作原理主要包括以下几个步骤：
1. 冷凝器：风冷冰箱内部设有一个冷凝器，冷凝器通常位于冰箱的背面或底部。
冷却剂通过冷凝器流过，从而使冷却剂的温度升高。
2. 风扇：在冷凝器旁边或附近，有一个电动风扇。
当冰箱运行时，风扇会启动并产生强劲的气流。
3. 管道系统：冰箱内部设有一个复杂的管道系统，用于传输冷却剂。
冷却剂在管道中流动，传递热量并将其带到冷凝器。
4. 蒸发器：在冷却剂通过管道系统传输热量后，它会进入蒸发器。
蒸发器位于冰箱内部，在制冷室中通常位于冷冻格或冷冻室的背面。
当冷却剂通过蒸发器时，它会吸收冰箱内部的热量，从而使冰箱内部的温度降低。
5. 循环过程：整个过程是一个循环过程。
冷凝器通过吸收冰箱内部的热量而变热，然后通过风扇产生的气流散热。
冷却剂在管道中流动，将热量从冰箱内部带到冷凝器，并将热量释放到空气中。
然后，冷凝器再次变冷，并通过蒸发器吸收冰箱内部的热量，从而使冰箱保持冷却。
总的来说，风冷冰箱利用冷凝器、风扇、管道系统和蒸发器的组合，通过风力循环来降低冰箱内部的温度。
这种原理使得风冷冰箱能够更加高效地制冷，并且相对于其他类型的冰箱来说更为节能。
冰箱的技术
不同冰箱的工作原理：1）压缩式电冰箱：该种电冰箱由电动机提供机械能，通过压缩机对制冷系统作功。
制冷系统利用低沸点的制冷剂，蒸发汽化时吸收热量的原理制成的。
其优点是寿命长，使用方便，目前世界上91～95%的电冰箱属于这一类。
目前常用的电冰箱利用了一种叫做R600a的制冷剂作为热的“搬运工”，把冰箱里的“热”“搬运”到冰箱的外面。
2）吸收式电冰箱：该种电冰箱可以利用热源（如煤气、煤油、电等）作为动力。
利用氨－水－氢混合溶液在连续吸收－扩散过程中达到制冷的目的。
其缺点是效率低，降温慢，现已逐渐被淘汰。
3）半导体电冰箱：它是利用对PN型半导体，通以直流电，在结点上产生珀尔帖效应的原理来实现制冷的电冰箱。
4）化学冰箱：它是利用某些化学物质溶解于水时强烈吸热而获得制冷效果的冰箱。
5）电磁振动式冰箱：它是用电磁振动机作本动力来驱动压缩机的冰箱。
其原理、结构与压缩式电冰箱基本相同。
6）太阳能电冰箱：它是利用太阳能作为制冷能源的电冰箱。
7）绝热去磁制冷电冰箱。
8）辐射制冷电冰箱。
9）固体制冷电冰箱。
各类冰箱的含义随着能效比标识的实行，节能成为各品牌宣传的一个重点，它以节能为特点。
下面看一下它们的具体含义。
分类一、按用途分类顾能与实用性，使用方便，功耗控制较好。
缺点：结构复杂，售价较贵二、按外形分类分类功能优点缺点1、单门电冰箱冷藏室和冷冻室合在只有一扇门的箱体内的电冰箱称单门电冰箱，它以冷藏和保鲜为主，具有结构简单、方便使用、耗电较少、价格较低的优点。
冷藏和保鲜为主，具有结构简单、方便使用、耗电较少、价格较低的优点。
容积一般都小些。
只是在冷藏内另做一个小的冷冻室，只能装少量的东西。
大部分空间用来冷藏。
容积小省电，功能单一。
2、双门电冰箱冷藏室和冷冻室分隔开，具有两扇箱门，小门内是冷冻室，大门内是冷藏室，双门电冰箱的结构比单门电冰箱复杂，用料多，价格较贵。
温度较低，食品保质期长，不易结霜。
价格相对单门较高。
3、三门电冰箱在上下双门电冰箱的基础上，下面增设一个果蔬室，并对外单独开门后，就成了三门电冰箱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
①理论输气量=实际输气量∕输气系数
②制冷量Q0
3计算压缩机的轴功率①指示效率ηi:家用的全封闭压缩机取0.60~0.85
②指示功率Pi③机械效率ηm④Pm⑤Pe=Pi+Pm⑥考虑工况的变化Pel
有 4选型：根据制冷量和输入功率选型，制冷系数越大越好
8
百分之十的裕量⑦全封闭压缩机共轴不考虑传动效率
压缩机热力计算1
9
热力计算2
10Βιβλιοθήκη 热力计算311热力计算4
12
制冷系统热力计算
1掌握焓湿图 ①回气温度为32℃，吸气状态为过热蒸气80℃在冷凝器中过冷至17℃在
压缩机非等熵压缩。 ②属于有害过热，制冷量为q0=h1－h4 ③单位绝热功与单位指示功的计算区别，单位绝热功为定熵过程，而单
位指示功焓值因摩擦而增大 ④从焓湿图中看出进入冷凝器中的气体为过热蒸气先转化为饱和蒸气放
3冷冻室不高于-18℃冷藏室平均╠
5℃
箱体外表面温度：高于空气露点温度，防止
发生凝露现象。冷冻室顶层保温层最薄，
冷藏室两侧和底部最薄，以此来校核冰箱
外表面温度是否大于露点温度。
外形尺寸545×545×1498
15
谢谢！
毛细管设计
• 利用经验公式来计算 毛细管长度
1
冷凝器设计
㈠1选择空冷式冷凝器？ 制冷量小于10KW的一半不用水冷式冷凝器。自然冷却空气冷却一般适
用于制冷小于0.5kw，容积为300L以下的电冰箱 2冷凝器内制冷剂凝结表面传热系数比空气侧大很多，所以换热热阻主要
是冷凝器与空气之间的热阻，所以只考虑空气侧自然对流换热热阻， 有事自然对流换热系数比辐射换热热阻小所以辐射换热也要考虑。 3过热蒸汽进入冷凝器中先放出显热，变为饱和蒸汽，在放出潜热变成饱 和液体，显然显热更大，而且传热温差不同，所以要分别计算显热潜 热面积。 4冷凝器的结构尺寸长度L为总面积/单位长度钢丝外表面和管面面积 5制冷剂从同一侧进出，所以水平管束为偶数。 6过热阶段的传热温差要取对数平均温差 7冷凝负荷分为过热负荷饱和负荷与防露管放出的热量。
出潜热，再饱和蒸气与空气显热换热，两个阶段的放热温差不同。
2①制冷系数ξ=q0∕wo.wo为单位绝热功 ②单位冷凝量qk=h2′－h3′ ③制冷剂循环量=Q0/q0 ④冷凝器冷负荷=qk·Ga ⑤实际输气量qva=Ga·v′
13
14
设计工况
1总容积230L冷冻室80L冷藏室150L
2 R12 聚氨酯发泡
0，一般氟利昂压力比不超过10，膨胀指数m越大，容积系数越大 ②压力系数：氟利昂的压力系数Δp0=(0.05~0.10﹚ p0,吸气压力损失越
大
，压力系数越小
③温度系数：家用压缩机a=1.15,b=0.25~0.8
④泄漏系数，压缩机的泄漏量很小，推荐0.97~0.99
2计算理论输气量，压缩机制冷量。
• 4计算出空气侧表面自然对流传热系数。 • 5计算出蒸发器面积并校核与所给的设计面积是否符合大
小关系。 • 6求出翅片的长度
5
蒸发器设计1
6
焓湿图
7
压缩机选型及其热力计算
按活塞式制冷压缩机来确定各项参数
1计算输气系数：容积系数、压力系数、湿度系数、泄漏系数。 ①容积系数：c值越小，容积系数越大。压力比越大容积系数越小甚至为
2
冷凝负荷设计1
3
冷凝负荷设计2
4
蒸发器设计
• 1电冰箱一般选用空冷式蒸发器，用翅片增加空气侧换热 。
• 2冷冻室做管板式的蒸发器将6mm~8mm的紫铜管焊接在 薄钢板制成的方形盒上。冷藏室做单脊翅片管式蒸发器。
• 3传染的热阻主要集中在管外侧，所以除翅片是蒸发器外 蒸发器传热系数基本上等于管外侧传热系数。因为管内测 制冷剂沸腾传热系数远大于管外侧自然传热和辐射传热系 数，自然传热系数和辐射传热系数基本上属于一个等级。
