燃油系统检测设备
燃油压力检测方法
燃油压力检测方法
燃油压力是指在燃油系统中流动的燃油的压力。
燃油压力检测可以帮助检测燃油系统的工作情况，确保燃油系统能够正常供给足够的燃油给发动机。
以下是一些常见的燃油压力检测方法：
1. 使用燃油压力表：这是最常见也是最直接的方法。
使用专门的燃油压力表，将其连接到燃油系统的压力输送线路上，然后通过打开燃油系统的电源，观察燃油压力表上显示的压力数值来检测燃油压力。
注意，这种方法需要专用的燃油压力表来进行测量。
2. 使用压力传感器：现代汽车通常都配备了燃油压力传感器。
通过连接到汽车的电脑系统，可以实时监测并显示燃油压力。
这种方法需要使用汽车的诊断工具，通过访问汽车的OBD-II接口来读取相关数据。
3. 可视化检查：通过观察燃油系统中的相关部件，如燃油泵、燃油过滤器等，来检查是否存在泄漏或破损的情况。
然后可以根据观察结果来初步判断燃油压力是否正常。
需要注意的是，燃油压力的检测应该在适当的工作环境下进行，遵循相应的安全操作规程，并确保使用正确的工具和设备。
如果对燃油系统的检测不确定或不熟
悉的话，建议咨询专业的汽车维修机构或技术人员的帮助。

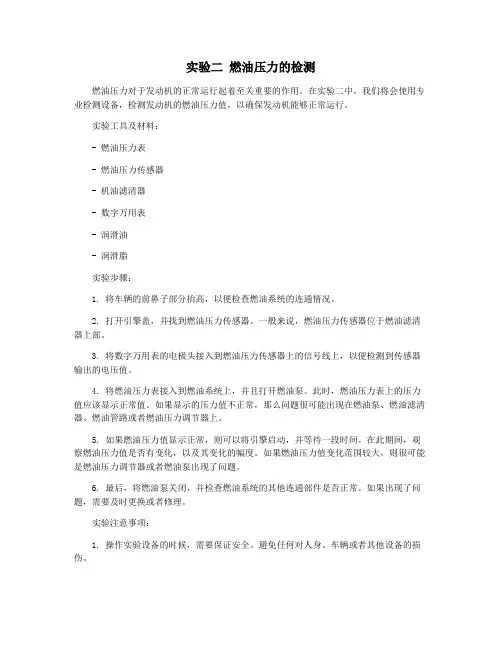

实验二 燃油压力的检测
实验二燃油压力的检测燃油压力对于发动机的正常运行起着至关重要的作用。
在实验二中，我们将会使用专业检测设备，检测发动机的燃油压力值，以确保发动机能够正常运行。
实验工具及材料：- 燃油压力表- 燃油压力传感器- 机油滤清器- 数字万用表- 润滑油- 润滑脂实验步骤：1. 将车辆的前鼻子部分抬高，以便检查燃油系统的连通情况。
2. 打开引擎盖，并找到燃油压力传感器。
一般来说，燃油压力传感器位于燃油滤清器上部。
3. 将数字万用表的电极头接入到燃油压力传感器上的信号线上，以便检测到传感器输出的电压值。
4. 将燃油压力表接入到燃油系统上，并且打开燃油泵。
此时，燃油压力表上的压力值应该显示正常值。
如果显示的压力值不正常，那么问题很可能出现在燃油泵、燃油滤清器、燃油管路或者燃油压力调节器上。
5. 如果燃油压力值显示正常，则可以将引擎启动，并等待一段时间。
在此期间，观察燃油压力值是否有变化，以及其变化的幅度。
如果燃油压力值变化范围较大，则很可能是燃油压力调节器或者燃油泵出现了问题。
6. 最后，将燃油泵关闭，并检查燃油系统的其他连通部件是否正常。
如果出现了问题，需要及时更换或者修理。
实验注意事项：1. 操作实验设备的时候，需要保证安全。
避免任何对人身、车辆或者其他设备的损伤。
2. 在进行燃油压力检测的时候，需要关闭车辆的电源，并且把钥匙拔出来。
否则会引发安全事故。
3. 在进行实验之前，需要确保燃油系统的压力已经释放。
由于燃油系统中的压力非常大，直接打开引擎盖会导致燃油喷射出来，引发事故。
4. 在进行实验的过程中，需要注意细节，并且对于不懂的问题应该向专业技术人员咨询，以避免出现错误。
实验结论：通过本次实验，我们可以了解到燃油压力对于发动机正常运行的重要性，并且掌握了使用专业设备检测燃油压力的技能。
如果燃油压力不正常，需要及时修理或者更换燃油系统相关部件，以保证发动机能够正常工作。
汽油发动机燃油系统检测要点
汽油发动机燃油系统检测要点1．燃油系统基本检查（1）电控汽油喷射发动机燃油系统的基本元件组成油箱→油泵→滤清器→分油管→油压调节器→回油管→余油返回油箱↓喷油器注意：现在有许多车将油压调节器集成在油箱内部，在外部油管上已经无法看到了。
（2）燃油箱检查要点：①外型是否变形；②通气管路（含活性炭罐）是否良好；③油箱盖是否良好；④加油管及限制口是否良好。
（2）燃油泵检查要点：①油泵线圈电阻：0.1～5Ω；②油泵耗用电流：一般在7A左右，最大输出阻力时应在10A以下。
③检查油泵的燃油输出压力和保压压力（此项必须在油压测试中才能进行，若将油泵单独检测，油泵必须完全放在汽油中，必须完全保证防火要求）。
注意：油泵是靠汽油润滑和冷却的，因此油泵必须浸在燃油中才能测试，不能无油工作5s以上，否则会烧损油泵，造成油泵工作一段时间后油压不足或停止工作。
A．检测供油系统时的注意事项在对供油系统进行检测时，不可避免地要拆装油管、喷油器等零部件。
拆卸油管前，应先释放油压。
卸压方法：①把油泵继电器或保险或油泵导线插头拔下，再启动发动机直到自动停机（目的停止供油，靠发动机将油管中的残余的燃油燃烧掉，这样管中就几乎没有了燃油）。
②再次启动发动机2—3次（目的是靠发动机的启动加浓功能将油管中的油再喷掉一点，以确保卸压充分）。
③用棉纱把管接头包住，然后拆开管接头，以防仍有油压飞溅和把车弄脏污。
④按正规操作将油压表安装在管路中。
油压建立方法：①在发动机停机情况下，有跨接插头的，用跨接线连接FP和+B两端子约一分钟。
②利用微电脑2s预制油压功能，反复开、关点火开关ON档5～6次使油泵工作几次。
B．燃油系统检修后应检查有无漏油处，其方法：①在发动机停机情况下，将点火开关旋至ON挡位置。
②用诊断导线将检查连接器的端子FP和+B连接起来。
③当夹住回油管时，高压油管内的燃油压力会达到392Kpa。
在这一状态下，检查和观察燃油系统各部位是否有漏油现象（注意：操作时间5s，只能夹住软管，不可弯曲软管，否则会使软管裂开）。
简述燃油压力测试的步骤
简述燃油压力测试的步骤
燃油压力测试是为了评估燃油系统的性能而进行的一项测试。
燃油压力测试可以帮助确定燃油系统的压力极限,确保其能够在各种条件下稳定地工作。
以下是燃油压力测试的步骤:
1. 准备测试设备:准备测试设备,包括燃油压力表、压力调节器、传感器、压力计等。
这些设备需要在测试过程中保持准确的状态。
2. 安装燃油系统:安装燃油系统,包括燃油泵、燃油过滤器、减压器等。
需要确保燃油系统与测试设备连接紧密,并且测试设备能够正确地测量燃油压力。
3. 设定测试压力:根据燃油系统的具体规格和测试目的,设定合适的测试压力。
通常,测试压力应该在燃油系统的压力极限范围内,以确保测试结果准确可靠。
4. 进行测试:按照燃油压力测试的步骤进行测试。
在测试过程中,需要密切监测燃油压力的变化,记录测试数据。
5. 分析测试结果:根据测试数据和分析结果,评估燃油系统的性能和稳定性。
可以得出燃油系统的压力极限、压力稳定性、燃油泄漏率等结论,为系统的设计和维护提供参考。
燃油压力测试可以帮助确定燃油系统的压力极限,确保其能够在各种条件下稳定地工作。
此外,燃油压力测试还可以为燃油系统的设计和维护提供参考,提高燃油系统的性能和可靠性。
燃油加油机检定中存在的问题探讨
燃油加油机检定中存在的问题探讨1. 引言1.1 燃油加油机检定中存在的问题探讨燃油加油机是用于给汽车、机动车等运输工具加注燃油的设备，是保障车辆正常运行的重要设备之一。
而燃油加油机检定则是确保燃油加油机能够正常运行以及燃油的准确计量的重要环节。
在燃油加油机检定的过程中，也存在着一些问题和隐患。
在燃油加油机检定过程中可能出现的问题包括设备老化、精度不准确、操作不当等。
这些问题可能导致检定结果不准确，影响燃油加油机的正常使用。
在燃油加油机检定中存在的人为因素也是一个值得关注的问题。
例如检定人员的技术水平、检定过程中的操作程序是否规范等因素都可能影响检定结果的准确性。
燃油加油机检定中可能存在的造假行为也是需要警惕的问题。
一些不法分子可能通过篡改数据、擅自调整设备等方式来进行造假，从而影响燃油加油机的正常使用。
对于燃油加油机检定中存在的问题，我们需要采取相应的解决方法，并加强对燃油加油机检定的监管与管理，以确保燃油加油机的正常使用和燃油计量的准确性。
未来，燃油加油机检定的发展趋势应该是技术更加先进、管理更加规范，以适应社会经济的发展需求。
2. 正文2.1 燃油加油机检定的背景和重要性燃油加油机检定作为重要的环保和质量监控手段，对于保障燃油品质和汽车运行安全起着至关重要的作用。
随着汽车保有量的不断增加和燃油需求的持续增长，燃油加油机检定显得尤为重要。
燃油是汽车正常运行的重要因素，而燃油加油机则是保障燃油质量的关键设备。
如果燃油加油机不达标，将会导致汽车燃烧不充分、发动机工作不正常等问题，严重时还可能引发安全事故。
燃油加油机检定的背景主要是为了确保燃油加油机的准确性和稳定性，防止因燃油加油机工作不良导致的燃油品质下降和汽车运行不稳定。
合格的燃油加油机能够保证汽车的燃油供给准确，避免因油品配送不准确而导致汽车燃油消耗增加，同时也能有效减少尾气排放和环境污染。
燃油加油机检定背景重要性不言而喻，它关乎燃油质量、汽车运行安全以及环境保护等方面。

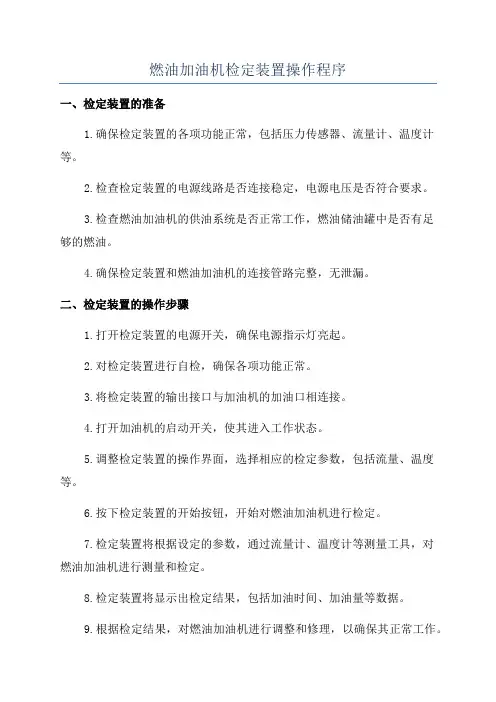

燃油加油机检定装置操作程序
燃油加油机检定装置操作程序一、检定装置的准备1.确保检定装置的各项功能正常，包括压力传感器、流量计、温度计等。
2.检查检定装置的电源线路是否连接稳定，电源电压是否符合要求。
3.检查燃油加油机的供油系统是否正常工作，燃油储油罐中是否有足够的燃油。
4.确保检定装置和燃油加油机的连接管路完整，无泄漏。
二、检定装置的操作步骤1.打开检定装置的电源开关，确保电源指示灯亮起。
2.对检定装置进行自检，确保各项功能正常。
3.将检定装置的输出接口与加油机的加油口相连接。
4.打开加油机的启动开关，使其进入工作状态。
5.调整检定装置的操作界面，选择相应的检定参数，包括流量、温度等。
6.按下检定装置的开始按钮，开始对燃油加油机进行检定。
7.检定装置将根据设定的参数，通过流量计、温度计等测量工具，对燃油加油机进行测量和检定。
8.检定装置将显示出检定结果，包括加油时间、加油量等数据。
9.根据检定结果，对燃油加油机进行调整和修理，以确保其正常工作。
10.检定装置完成后，关闭加油机的启动开关，断开检定装置和加油机的连接。
11.关闭检定装置的电源开关，确保检定装置处于关闭状态。
12.整理好检定装置和相关设备，清理工作台和周围环境。
三、操作注意事项1.在进行检定操作前，必须熟悉检定装置的使用方法和操作要点。
2.检定装置和燃油加油机之间的连接管路必须牢固可靠，且无泄漏。
3.检定装置的电源电压必须符合要求，电源线路必须稳定。
4.检定装置的使用过程中，应注意安全操作，避免发生触电、燃烧等危险。
5.在进行检定操作时，应仔细观察检定装置的显示和指示，确保数据准确可靠。
6.对燃油加油机进行检定时，应根据显示结果，及时对其进行调整和修理。
7.检定装置的维护和保养工作也十分重要，包括定期清洁、检查和更换损坏的部件等。
总结：以上是燃油加油机检定装置的操作程序，通过使用检定装置对燃油加油机进行检定，可以确保燃油加油机的工作状态正常，提高其加油效率和安全性。
电容式传感器的飞机燃油油量测量系统设计
81飞机燃油油量测量的准确性对于保证飞行安全和经济性具有重要意义。
传统的油量测量方法通常采用浮子式传感器或压力传感器，但这些方法存在着易受温度、压力、姿态等因素影响的缺点[1]。
电容式传感器具有高精度、快响应、稳定性好等优点，在飞机燃油油量测量中有广阔应用前景。
基于此，介绍了基于电容式传感器的飞机燃油油量测量系统设计，并通过实验验证其可行性和有效性。
1 传感器工作原理在探讨电容式传感器的工作原理时，我们必须首先理解其构造。
该传感器主要由一组同心圆筒形极板构成，形成了圆柱形的电容器[2]。
在这个模型中，外极板的半径被标记为r 2，而油面的高度则是由变量h来表示。
基于电工学的理论，当电容器的整体长度H远远超出其外极板的半径r 2时，电容C与油面高度h之间的关系具体来说，电容C是油面高度h的线性函数，由常数k进行缩放。
如果知道电容C的值，就可以通过除法计算出油面的高度h：的高度h：120ln 2r rHC πε= （1）式中，ε0为真空的介电常数，（F/m）；r 1为内极板的半径，m。
基于电容器理论，当电容器的高度H远大于其外部圆筒的半径r 2时，电容C与油膜的高度h之间存在线性关系。
具体来说，电容C是油膜高度h的线性函数。
图1 电容传感器结构有一个圆柱形电容器插入油箱中。
当油箱满油时，介质只是煤油。
但当油量减少时，介质变为煤油和空气两部分。
两种情况下电容的计算公式式1212ln )2,ln 2r r h H C r r hC -==（气气油油πεπε （2）式中：ε油、ε气分别为煤油和空气的介电常数，（F/m）；h为煤油介质在电容器中所占的高度。
m。
电容传感器由两部分电容组成：无油时的电电容式传感器的飞机燃油油量测量系统设计杨帆93147部队 四川 成都 610000摘要：介绍了一种飞机燃油油量测量系统的设计。
该系统采用电容式传感器进行油量测量，通过硬件设计和软件算法实现对温度、换油和姿态等误差的补偿。
汽车维修主要机械设备表
汽车维修主要机械设备表1. 轮胎平衡机- 用途：检查和调整轮胎平衡，确保车辆行驶稳定。
- 特点：能够检测和纠正轮胎不平衡带来的震动和不稳定问题。
2. 外露四轮定位器- 用途：检查和调整车辆四个轮子的角度和位置，确保车轮对齐。
- 特点：能够检测和纠正车轮对齐不准确带来的行驶偏斜和轮胎磨损问题。
3. 多功能检测仪- 用途：检测车辆电子系统、传感器和控制模块的工作状态。
- 特点：能够读取故障码、检测各种传感器的信号和控制模块的功能。
4. 动力系统分析仪- 用途：分析车辆动力系统的性能和工作状态。
- 特点：能够检测发动机的燃油系统、点火系统和排放系统等的工作情况。
5. 冷却系统压力测试仪- 用途：检测车辆冷却系统的密封性和压力情况。
- 特点：能够检测冷却系统是否有漏水或压力异常。
6. 燃油系统清洗器- 用途：清洗车辆燃油系统内的沉积物和污垢。
- 特点：能够提高燃油系统的效率和保护发动机的正常工作。
7. 真空引漏测试仪- 用途：检测车辆真空系统的泄漏情况。
- 特点：能够精确检测和定位真空系统的漏气点。
8. 刹车液检测仪- 用途：检测车辆刹车液的含水量和油质状况。
- 特点：能够提供准确的刹车液检测结果和建议的更换时间。
9. 引擎分析仪- 用途：检测和分析车辆引擎的性能和工作状态。
- 特点：能够读取引擎的工作参数、检测引擎的故障和提供故障诊断建议。
10. 空调系统检测仪- 用途：检测和排查车辆空调系统故障。
- 特点：能够读取空调系统的工作参数、检测空调系统的故障和提供修复建议。
以上是汽车维修中用到的一些主要机械设备，这些设备可以帮助技师们快速准确地检测和诊断车辆问题，提高维修效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
炭罐吸附的油气送到 进气歧管
志存高远 争创一流 Aim High and Strive for Excellence
11
燃油脱附测试设备
实物照片：
封堵器
插入蒸发管
志存高远 争创一流 Aim High and Strive for Excellence
12
总装装配的各主要接口
志存高远 争创一流 Aim High and Strive for Excellence
志存高远 争创一流 Aim High and Strive for Excellence
7
气密性及通气性测试设备
实验原理图
志存高远 争创一流 Aim High and Strive for Excellence
8
气密性及通气性测试设备
实物照片：
封堵手柄
限压阀
志存高远 争创一流 Aim High and Strive for Excellence
燃油蒸发控制系统（EVAP） 原理及检测设备简介
气密性及通气性测试 燃油脱附试验测试
什么是燃油蒸发控制系统？
功能：
燃油蒸发控制系统（EVAP）能够存储燃油系统产生的燃油蒸气， 在发动机不工作时，最大限度的阻止燃油蒸气泄漏到大气中，保护 环境；发动机机工作时又将收集的燃油蒸气适时地送入进气歧管， 与正常混合气混合后进入发动机燃烧，使燃油得到充分利用，节约 能源。
主要组成部分：
燃油箱、活性炭罐、炭罐控制电磁阀等组成
志存高远 争创一流 Aim High and Strive for Excellence
2
燃油蒸发系统示意图
志存高远 争创一流 Aim High and Strive for Excellence
3
气密性及通气性测试设备
位置：
底盘82R工位
气密性概念：
9
燃油脱附测试设备
位置：
底盘76R工位
脱附测试概念：
脱附是相对于吸附而言的。碳罐中的活性炭会吸附从供油系统中挥发出来的气体燃料， 然后通过发动机进气歧管处(进气歧管处真空度低)与碳罐处的压力差，将活性炭中已吸 收的燃料回收到发动机进气道内，送往燃烧室冲做燃料。 脱附测试就是为了检测发动机是否有能力回收该车所装配碳罐吸收的已挥发的燃料。
5
气密性及通气性测试设备
通气性概念：
测试油箱通过炭罐与大气的通气能力，炭罐通气管是平衡油箱内部压力的重要通 道，如果堵塞或不通畅，会导致油泵工作时油箱负压或停车时间过长时油箱高压。
测试过程：
接气密性测试。再次从加注口往油箱加压，达到一定压力后停止加压，此时限压 阀打开，在单位时间内测试泄漏量，大于设定值则合格，小于设定值侧表明通气 不畅，不合格。 参数设置：
19
志存高远 争创一流 Aim High and Strive for Excellence
20
车型
通气性测试压力
检测标准
J36
7.5Kpa
1250pa/min
J53
7.5Kpa
1020pa/min
J68
7.5Kpa
1150pa/min
备注
大于标准OK 小于标准NG
6
志存高远 争创一流 Aim High and Strive for Excellence
气密性及通气性测试设备
油箱通过炭罐通气管与 大气连通
J53
6.5Kpa 1510pa/min
J68
6.5Kpa 1580pa/min
备注
小于标准OK 大于标准NG
4
志存高远 争创一流 Aim High and Strive for Excellence
气密性及通气性测试设备
封口
红色区域内的密封性
封口
封口
封口
志存高远 争创一流 Aim High and Strive for Excellence
16
燃油管（红色）& 蒸发管（黄色）
志存高远 争创一流 Aim High and Strive for Excellence
17
油泵出油口
志存高远 争创一流 Aim High and Strive for Excellence
18
炭罐电磁阀
志存高远 争创一流 Aim High and Strive for Excellence
测试燃油蒸发控制系统的气密性，包括加注管、通气管、油箱、炭罐以及各管路接口。
测试过程：
将限压阀夹住炭罐通气管，封堵手柄堵住加油口，从加油口往油箱加压，达到一定压 力后停止加压，在单位时间内测试泄漏量，小于标准值合格，大于标准值则表明泄漏 量过大，不合格。
参数设置：
车型
气密性测试压力 检测标准
J36
6.5Kpa 1600pa/min
测试过程：
发动机仓的蒸发管与炭罐电磁阀分开，用设备上的封堵头堵住管口，测试仪自动模拟发 动机运行时状态（吸气），测试结束后设备自动比较测试流量是否大于1L/min，如是大 于1L/min则合格，否则不合格。
志存高远 争创一流 Aim High and Strive for Excellence
10
燃油脱附测试设备
加油管
通气管
加注管
志存高远 争创一流 Aim High and Strive for Excellence
14
炭罐
蒸发管，至发动机
蒸发管，至油箱
通气管
志存高远 争创一流 Aim High and Strive for Excellence
15
油箱蒸发管
J53
J36
志存高远 争创一流 Aim High and Strive for Excellence
