2020人教版九年级(上)物理电功率单元测试卷(含答案)
一、单选题（每小题只有一个正确答案））1．下列各电器工作时，将电能主要转化为声能和光能的是（A．电灯 B．录音机 C．电视机 D．电动机2．如图所示电路，电源电压不变，小灯泡标有“6V3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.2A，电压表示数变化了4V，此时滑动变阻器消耗的功率为P2，且P1：P2）＝5：4．下列判断错误的是（A．电源电压为10VB．滑动变阻器的最大阻值为40ΩC．小灯泡正常发光时，滑动变阻器消耗的功率P1为2W D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了 1.2W）3．下列实例中，人对物体做功的是（A．学生背着书包在水平路面上匀速前进B．人推车，车未动C．足球被踢后，在草地上滚动一段距离D．奶奶提着鸡蛋上楼4．把标有“36V、6W”的灯L1和“36V、12W”的灯L2并联起来接在电源电压为36V的电路中，下列说法正确的是：（）A．灯L1、L2均能正常发光 B．灯L1、L2均不能正常发光，但L2灯较亮C．灯L1、L2均不能正常发光，但L1灯较亮 D．通电2min,电流对这两灯做功W1 > W2）5．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少B．导线的散热比熨斗快C．通过导线的电流远小于通过熨斗的电流D．导线外有绝缘皮隔热）6．下列用电器中，利用电流热效应工作的是（A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯）7．学习物理要注意联系生活实际，观察物理现象，以下说法符合实际的是（①寿光市冬天最低气温为－30℃；②人正常步行速度约为 2.1m/s；③通过家庭节能灯中的电流约为100 mA；④手托两个鸡蛋匀速向上抬高 1 m约做功 1 J.A．只有①、② B．只有②、③ C．只有①、④ D．只有③、④）8．1kw?h 的电可供200W 的电脑正常工作的时间为（A．0.5h B．0.005h C．5h D．200h）9．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（A．灯泡被铅笔芯短路 B．电源被铅笔芯断路C．灯泡的阻值比铅笔芯总阻值大得多 D．铅笔芯的总阻值比灯泡的阻值大得多10．老式台灯亮度调节器电路原理图如图所示，已知电源供电电压U=220V保持不变，灯泡L标有“220V 48.4W”字样，且灯泡电阻的变化忽略不计。
与灯泡串联的亮度调节器实际上就是一个滑动变阻器，滑动变阻器的最低点c下端阴影段为绝缘材料（相当断路开关）。
当滑动变阻器的滑片P分別滑至最低点c和中点b）时，灯泡电功率之比是9：16。
则下列说法中正确的是（A．滑动变阻器的滑片滑至点c时此台灯正常工作B．此台灯正常工作时的电阻为22ΩC．滑动变阻器的最大阻值为2000ΩD．滑片滑至b时，灯泡与滑动变阻器的功率之比为2:1 11．如图，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A．电路中的总功率变大 B．电压表的示数变大C．灯泡L变暗 D．电流表的示数变小12．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为12V，定值电阻R=40Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10-20Ω，电压表接入电路的量程为）0-15V，电流表接入电路的量程为0-0.6A。
闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是（①电流表的示数变小②电压表示数与电流表示数的比值不变③电压表示数的范围为8-9.6V④电阻R0消耗的电功率范围为0.4-0.8WA．只有①②正确 B．只有①④正确C．只有②③正确 D．只有②③④正确13．斌斌发现当微波炉工作时，家里的电能表转得飞快，这表明微波炉（）A．消耗的电能很多 B．里面有很多食物C．电功率很大 D．工作电流很小的字样，它的电阻随它两端电压的14．灯泡L上标有“ 2.5V” 变化关系如图所示。
下列说法中正确的是（）A．灯泡L的额定电流是0.2AB．灯泡L正常发光时的电阻是10ΩC．灯泡L的额定功率是 6.25WD．灯丝的电阻随电压的增大而减小二、多选题（每小题至少有两个正确答案））15．将标有“220V 100W”字样的灯泡接入110V的电路中时（忽略温度对灯丝电阻的影响）下面说法正确的是：（A．灯泡的额定功率为25W B．灯泡的额定功率为100W C．灯泡的实际功率为25W D．灯泡的实际功率为50W 16．将“6V 3W”和“6V 6W”的两只灯泡 L1和L2）串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（A．电源电压为12V时，两只灯泡均能正常发光B．两个灯泡发光时，灯泡 L1比灯泡 L2亮一些C．灯泡发光时，电路中允许通过的最大电流为0.5A D．灯泡 L1正常发光时，灯泡 L2的实际功率是 1.5W）17．电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示。
断开S后，充电插口可以外接充电器对蓄电池进行充电。
电功自行车行驶过程中，其电动机正常工作电压为48V，此时通过电动机线圈的电流为5A．电动机线圈的电阻是0.5Ω，下列说法正确的是（A．对蓄电池充电时，蓄电池相当于电路中的用电器B．电动自行车的电动机是把电能全部转化为机械能C．电动机正常工作1min，电流通过线圈所产生的热量为14400JD．电动机正常工作lmin，消耗的电能为14400J18．如图所示电路，电源电压恒为3V．小灯泡L标有“2.5V”字样，忽略温度对灯丝电阻的影响。
闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯泡L始终发光，则下列说法正确的是（）A．电流表A的示数变大B．小灯泡L的实际功率变大C．电压表V1与电压表V2的示数之和保持不变D．电压表V2的示数与电流表A的示数的比值变大三、实验题19．小明同学利用图甲所示的电路来测量一未知电阻R x的阻值．乙丙甲(1)请用笔画线代替导线，将图甲中实物电路连接完整___________．(2)闭合开关后，调节滑动变阻器，当电压表的示数为 1.2 V 时，电流表的示数如图乙所示，则R x＝______Ω．(3)该同学又设计了如图丙所示的测量电路，测量额定电压为U L的小灯泡正常发光时的额定功率，其中R0是已知定值电阻，请在空格内把实验步骤补充完整．①闭合开关S，S′接______，调节滑动变阻器，使电压表示数为_______．②保持滑动变阻器滑片P的位置不变，再将S′接_______，测出灯泡与R0串联后的总电压U；③小灯泡的额定功率P额＝________(用R0、U、U L列表达式)．20．在测量小灯泡电功率的实验中，电源电压为 4.5V，小灯泡的额定电压为 2.5V，小灯泡正常发光时的电阻约为8Ω．（1）连接电路的过程中，开关必须是________的，闭合开关前，应将滑动变阻器的滑片滑到电阻________端（选填“最大”或“最小”）．（2）请用笔画线代替导线将图甲中的电路连接完整．___ （3）小芳正确连接好电路，闭合开关后，发现灯泡不发光，电流表指针几乎不动，电压表有示数且接近电源电压，产生这一现象的原因可能是灯泡________（选填“断路”或“短路”）．（4）实验过程中要测量小灯泡发光时，电流表的示数如图乙所示，则通过小灯泡的电流为________ A，小灯泡的额定功率为________ W．四、计算题21．“绿水青山就是金山银山”，为了保护环境，乐陵市104辆新能源公交车投入了运营，在德州市率先实现城乡道路通新能源公交车，为70万城乡居民的交通出行提供了环保、便捷的服务，同时也让乐陵的城乡公共交通从燃油时代迈入绿色环保的电动时代。
表中是某种电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车匀速行驶时所受阻力为总重力的0.04倍，电动汽车充满电后以节电模式匀速行驶10km，电池剩余容量为40kW?h。
（g＝10N/kg）求：（1）电动汽车对水平地面的压强。
（2）电动汽车匀速行驶10km，牵引力所做的功。
（3）电动汽车电能转化为机械能的转化效率。
22．如图甲是某款电热水龙头，即开即热、冷热兼用。
图乙是它的原理电路图，R1、R2为电热丝。
通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。
有关参数如表。
不考虑温度对电阻丝值的影响，请回答下列问题：产品名称即热式热水龙头应用场所厨房、卫生间温水 2200W额定功率热水 3300W额定电压220V额定频率50Hz防触电类型Ⅰ类（最高等级）（1）开关与1、2接触时，水龙头放出的水是温水还是热水？此时电路中的电流多大？（2）R2的电阻值多大？（3）水龙头放热水时，正常工作20s，消耗的电能是多少？若不计热量损失，在此过程中可将多少kg的水从18℃加热到48℃？参考答案1．C 2．D 3．D 4．A 5．A 6．B 7．D 8．C 9．C 10．D 11．A 12．C 13．C 14．B 15．BC 16．BCD 17．AD 18．ABC 19．4aU L b20．断开最大断路0.280.721．（1）4.5×105Pa （2）5.76×106J （3）80% 22．（1）温水；；（2）；（3）6.6×104J ；0.52kg。
2020学年人教版九年级物理第十八章电功率单元测试(含答案)
九年级物理第十八章电功率单元测试一、选择题1.李胜家厨房白炽灯的灯丝突然断了,他取下灯泡摇了摇，当灯丝又搭上去后重新接人电路，他发现灯泡更亮。
他用学过的电学知识分析了原因，说法正确的是（）A.灯泡的电阻变大了B.通过灯泡的电流变小了C.灯泡两端的电压变大了D.灯泡的功率变大了2、将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断错误的是（）A．L1的电流大B．L1的电阻大C．L1两端的电压大D．L1的实际功率大3．下列几种用电器中，额定功率最接近10W的是（）A．电风扇B．电饭煲C．台灯D．笔记本电脑4.一个电热器电阻为R，当它两端电压为U，通电时间为时t，消耗的电能为W；若要使它消耗的电能为4W，下列方法正确的是（）A．电阻R不变，电压U不变，通电时间t变为原来的2倍B．电阻R减半，电压U不变，通电时间t不变C．电阻R不变，电压U增大1倍，通电时间t不变D．电阻R减半，电压U增大1倍，通电时间t不变5、用下图的电路测量小灯泡的功率,当滑动变阻器的滑片从左向右滑动时,小灯泡消耗的功率和亮度将分别（）A.变大,变暗B.变小,变亮C.变大,变亮D.变小,变暗6.甲、乙两个用电器并联后接在某一电源上,在相等的时间内,电流通过甲所做的功比通过乙所做的功大,则（）A.甲通过的电流比乙的大B.甲两端的电压比乙的高C.甲的电阻比乙的大D.乙消耗的电能比甲的多7．如图是直流电动机提升重物的示意图，电源电压为36V且保持不变，电路中的电流是2A，质量为8kg的重物在电动机带动下以0.8 m／s的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是（）A．18ΩB．8 ΩC．2ΩD．4Ω8．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度E的变化图象如图乙所示。
闭合开关S，当光照强度减弱时（）A．电路中总电阻变小B．电流表示数变大C．电压表示数变小D．R0功率变大9．把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．灯泡L1两端的实际电压比L2两端的实际电压大D．通过灯泡L1的实际电流比L2的实际电流大10．如图所示，电源电压U=18V，小灯泡L的额定电压为9V。

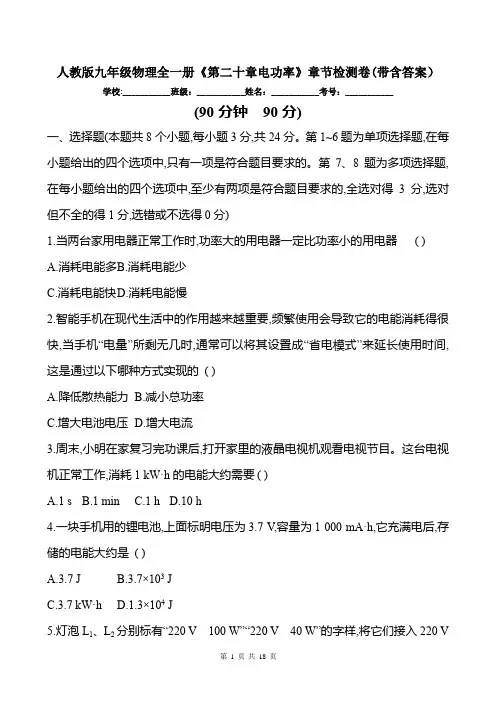

人教版九年级物理全一册《第二十章电功率》章节检测卷(带含答案)
人教版九年级物理全一册《第二十章电功率》章节检测卷(带含答案）学校:___________班级：___________姓名：___________考号：___________(90分钟90分)一、选择题(本题共8个小题,每小题3分,共24分。
第1~6题为单项选择题,在每小题给出的四个选项中,只有一项是符合题目要求的。
第7、8题为多项选择题,在每小题给出的四个选项中,至少有两项是符合题目要求的,全选对得3分,选对但不全的得1分,选错或不选得0分)1.当两台家用电器正常工作时,功率大的用电器一定比功率小的用电器( )A.消耗电能多B.消耗电能少C.消耗电能快D.消耗电能慢2.智能手机在现代生活中的作用越来越重要,频繁使用会导致它的电能消耗得很快,当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来延长使用时间,这是通过以下哪种方式实现的( )A.降低散热能力B.减小总功率C.增大电池电压D.增大电流3.周末,小明在家复习完功课后,打开家里的液晶电视机观看电视节目。
这台电视机正常工作,消耗1 kW·h的电能大约需要( )A.1 sB.1 minC.1 hD.10 h4.一块手机用的锂电池,上面标明电压为3.7 V,容量为1 000 mA·h,它充满电后,存储的电能大约是( )A.3.7 JB.3.7×103 JC.3.7 kW·hD.1.3×104 J5.灯泡L1、L2分别标有“220 V100 W”“220 V40 W”的字样,将它们接入220 V的电路中,则( )A.L1、L2并联时,L1比L2亮B.L1、L2并联时,亮度相同C.L1、L2串联时,L1比L2亮D.L1、L2串联时,亮度相同6.使用相机的慢镜头模式拍摄某白炽灯通电时的发光情况,图甲①到⑥依次显示出灯泡从通电开始到达最大亮度的过程。
同时测得通过灯泡的电流随时间变化如图乙所示,已知灯泡达到最亮后,其亮度和电流均保持不变。
人教版2019-2020学年度上学期九年级物理全一册第十八章《电功率》单元测试题及答案
人教版2019—2020学年第一学期度九年级物理第十八章《电功率》单元测试题及答案（满分：100分答题时间：90分钟）一、选择题（每小题3分，共36分）1.电炉丝通电一段时间后热得发红，而连接电炉丝的导线却不怎么热，这主要是因为（）A.导线的绝缘皮隔热B.导线的电阻远小于电炉丝的电阻C.导线散热比电炉丝快D.通过导线的电流小于通过电炉丝的电流2. 某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）3. 图3所示的用电器中，利用电流热效应工作的是（）4. 某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A.额定功率B.实际功率C.额定电流D.实际电流5. 两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6V的电源两端，下列分析正确的是（）A.乙两端的电压是2VB.甲消耗的电功率等于0.8WC.甲中的电流大于乙中的电流D.甲乙两端的电压之比为2:1计算器电视机电风扇A B C D图3电暖气6. 如图所示，小宇同学在“测量小灯泡电功率”的实验中，将电压表并在了滑动变阻器两端，闭合开关，发现电路存在故障，并作如下分析，下列判断正确的是（）A.若灯不亮，电压表有示数，电路故障可能是灯泡断路B.若灯不亮，电流表有示数，电路故障可能是灯泡短路C.若灯不亮，两表都有示数，电路故障可能是滑动变阻器短路D.若灯不亮，电压表有示数，电路故障可能是滑动变阻器断路7. 关于家用电器的使用，下列说法不正确的是( )A.使用电饭煲时，饭煮熟后可以自动进人保温模式B.观看电视节目时，电视机不会产生电磁辐射C.电吹风机吹热风时，电能转化为内能和机械能D.收音机通过电磁波来接收信息8. 如图3所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。
闭合开关，下列说法正确的是（）A.滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大B.电路的总功率最大值为10.8WC.小灯泡的电功率最小值为0.75WD.滑动变阻器允许调节的范围是24Ω—100Ω9. 如图，电源电压为6V不变，电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器为“20Ω 2A”，灯泡L标有“3V 0.9W”字样（灯丝电阻不变）.为了保证电路中各元件安全，下列说法正确的是（）A.滑动变阻器阻值的变化范围为0～20ΩB.电流表示数的变化范围为0.2A～0.3AC.电路消耗总功率的变化范围为1.2W～1.8WD.电灯消耗功率的变化范围为0.4W～0.9W10. 如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b向a端移动过程中，小灯泡L始终发光（忽略温度对小灯泡电阻的影响），下列说法正确的是（）A.电流表示数变小B.小灯泡的实际功率变小C.电压表V2的示数与电流表A的示数的比值变大D.电压表V1与电压表V2示数之和保持不变11. 如图所示，电源电压为4.5V，电压表量程为0—3V，滑动变阻器上标有“20Ω 1A”字样，小灯泡标有“2.5V 1.25W”(灯丝电阻不变)，电流表量程为0—0.6A，要求两电表示数均不超过所选量程，灯泡两端电压不允许超过额定值，下列说法中正确的是( )A.小灯泡灯丝电阻为5ΩB.该电路的最大功率是2.25WC.该电路中电压表最大示数是3VD.滑动变阻器允许接入电路的最小阻值为4Ω12. 如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，下列说法中正确的是（）A.电源电压为12VB.滑动变阻器的最大阻值为9ΩC.该电路总功率变化范围为12W～24WD.小灯泡的额定功率为12W二、填空题（每空2分，共30分）13. 电子式电能表表盘上标有“3000imp/（kW•h）”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次.该用电器在上述时间内消耗的电能为 kW•h，它的电功率是W.14. 如图所示小夜灯，它与其它家用电器是联的，正常工作10小时，消耗电能 kW•h.15. 电能表是用来测的仪表.如图所示是小军家月初和月末电能表的示数，则他家本月用电 kW•h。
人教版九年级物理第十八章电功率-单元测试题及答案解析
第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。
2020届人教版九年级物理第十八章电功率测试题含答案
第十八章《电功率》单元测试一、选择题1.“焦耳”是下列哪个物理量的单位（）A.功率B.电功C.压强D.长度【答案】B【解析】解：A、功率的主单位是瓦特；B、电功的主单位是焦耳；C、压强的主单位是帕斯卡；D、长度的主单位是米；故答案选B；点睛:解答此题需要知道每一个物理量的主单位。
2.小吴家的电能表7月1日的读数如图甲，8月1日的读数如图乙，若电价为0.5元/度，则小吴家7月份应交电费A.33.95元B.27.75元C.30.62元D.277.5元【答案】B【解析】某段时间消耗的电能为电能表两次读数的差，所以本月消耗的电能为：；应交电费：故B符合题意。
3.两盏电灯并联接在同一电源上。
甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内A.甲灯消耗的电能多B.乙灯消耗的电能多C.甲、乙两灯消耗的电能一样多D.无法判断【答案】A【解析】试题分析：两盏电灯并联接在同一电源上时，因并联电路中各支路两端的电压相等，甲灯的电阻小，工作相同的时间，由W=UIt=U2/Rt可知，甲灯消耗的电能多，故A正确、BCD错误，故选A。
考点：电功计算公式的应用4.如图所示电路，电源电压不变。
闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是（）A.滑动变阻器的最大阻值为20ΩB.电源电压为10VC.小灯泡正常发光时的电阻为10ΩD.滑片P在最右端时，滑动变阻器消耗的功率为3.6W【答案】A【解析】【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
（1）当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W，由小灯泡消耗的功率变大可知，电路中的电流I＝0.3A时，滑动变阻器接入电路中的电阻最大，由P＝UI可得，此时灯泡两端的电压：U L＝＝3V，当滑片P移到中点时，变阻器接入电路中的电阻变小，电路中的电流变大，灯泡两端的电压变大，由电压表示数变化了2V可知，此时灯泡两端的电压U L′＝U L2V＝3V2V＝5V，因此时灯泡正常发光，且灯泡的功率P L′＝2W，所以，由P＝UI＝可得，灯泡正常发光时的电阻：R L＝＝12.5Ω，故C错误；（2）当滑片P在最右端时，灯泡的电功率两端的电压U L＝3V，电路中的电流I＝0.3A，因串联电路中总电压等于各分电压之和，所以，由I＝可得，电源的电压：U＝U L IR＝3V0.3A×R滑-----------①，当滑片P移到中点时，灯泡两端的电压UL′＝5V，因串联电路中各处的电流相等，所以，电路中的电流：I′＝＝0.4A，电源的电压：U＝U L′I′×＝5V0.4A×------------②，因电源的电压不变，所以，3V0.3A×R滑＝5V0.4A×，解得：R滑＝20Ω，故A正确；电源的电压U＝U L+IR＝3V0.3A×20Ω＝9V，故B错误；（3）滑片P在最右端时，滑动变阻器消耗的功率：P R＝I2R＝（0.3A）2×20Ω＝1.8W，故D错误。

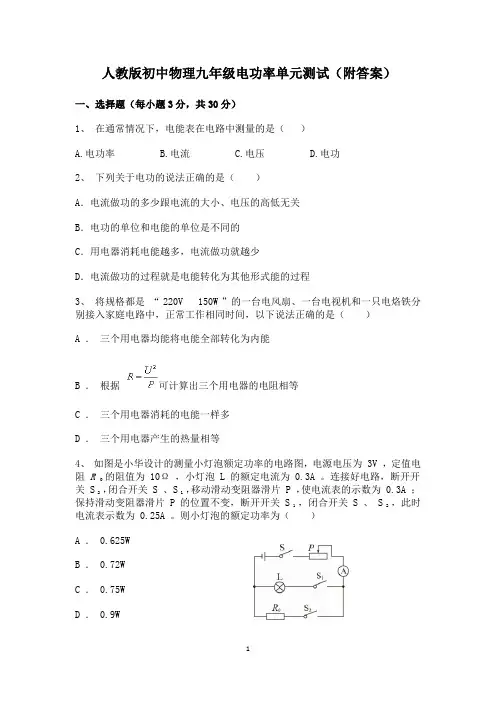

人教版初中物理九年级电功率单元测试(含答案)
人教版初中物理九年级电功率单元测试（附答案）一、选择题（每小题3分，共30分）1、在通常情况下，电能表在电路中测量的是（）A.电功率B.电流C.电压D.电功2、下列关于电功的说法正确的是（）A．电流做功的多少跟电流的大小、电压的高低无关B．电功的单位和电能的单位是不同的C．用电器消耗电能越多，电流做功就越少D．电流做功的过程就是电能转化为其他形式能的过程3、将规格都是“ 220V 150W ”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A ．三个用电器均能将电能全部转化为内能B ．根据可计算出三个用电器的电阻相等C ．三个用电器消耗的电能一样多D ．三个用电器产生的热量相等4、如图是小华设计的测量小灯泡额定功率的电路图，电源电压为 3V ，定值电阻R 0 的阻值为10Ω ，小灯泡 L 的额定电流为 0.3A 。
连接好电路，断开开关 S2 ，闭合开关 S 、 S1，移动滑动变阻器滑片 P ，使电流表的示数为 0.3A ；保持滑动变阻器滑片 P 的位置不变，断开开关 S1 ，闭合开关 S 、 S2，此时电流表示数为 0.25A 。
则小灯泡的额定功率为（）A ． 0.625WB ． 0.72WC ． 0.75WD ． 0.9W5、如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是:6、如图电路，电源电压保持不变，滑动变阻器R 标有“ 30Ω 1A ”，定值电阻R 0 的阻值为10Ω ，小灯泡 L 标有“ 6 V 3.6 W ”（电阻不随温度而变化），电流表的量程为 0~3 A 。
当 S 闭合， S1 、 S2，断开，滑片 P移到R 的中点时，小灯泡恰好正常发光。
在保证电路安全的前提下，电路消耗总功率的最小值与最大值之比是（）A ． 1 ： 4B ． 1 ： 8C ． 2 ： 7D ． 3 ： 207、在图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都增大，电路总功率变大B．电流表和电压表的示数都减小，电路总功率变小C．电流表示数减小，电压表示数不变，变阻器功率变小D．电流表示数减小，电压表示数变大，灯泡功率不变8、在测小灯泡的电功率的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是（）A．变阻器总电阻太大 B．电压表量程选大了C．电源电压太低 D．灯泡灯丝断了9、超导是指电阻为零的现象，目前我们只发现某些物质在温度降到足够低时，才出现超导现象。
2020年人教版九年级物理全一册《第14章电功率》单元测试卷带答案
新人教版九年级物理上册《第14章电功率》2020年单元测试卷一、选择题（每题2分，共20分）1．（2分）下列数据最符合实际的是（）A．手机充电器的工作电流约为20AB．USB接口的输出电压约为5VC．家用微波炉的额定功率约为10WD．家用空调工作一晚消耗约100度电2．（2分）下列用电器工作时，将电能全部转化为内能的是（）A．电风扇B．电水壶C．电视机D．洗衣机3．（2分）将两个定值电阻接在同一电路中，如果它们两端的电压相等，则下列判断正确的是（）A．这两个电阻的阻值一定相等B．通过这两个电阻的电流一定相等C．若两个电阻并联，相同时间电流通过它们做功一定相等D．若两个电阻串联，相同时间电流通过它们做功一定相等4．（2分）如图所示，将电水壶和白炽灯分别接在装有相同电能表的家庭电路中做实验，当它们正常工作时，发现与灯连接的电能表表盘转动得比较慢。
下列说法正确的是（）A．白炽灯消耗电能比电水壶消耗电能少B．通过电水壶的电流比白炽灯中的电流小C．电水壶消耗电能比白炽灯消耗电能快D．白炽灯两端的电压比电水壶两端的电压低5．（2分）小明家的电能表，如图所示，当用电器消耗电能，转盘转过3圈。
（）A．说明了用电器消耗的电能为3kW•hB．说明了用电器消耗的电能为0.001kW•hC．此时，电能表的示数为：D．此时，电能表的示数为：6．（2分）灯泡L标有“6V 12W”字样，关于这个字样的含义，下列说法正确的是（）A．灯泡L正常工作时的电压应为12VB．灯泡L两端电压低于6V时，灯泡就将烧坏C．灯泡L两端电压为6V时，消耗的电功率最大D．灯泡L正常工作时，消耗的电功率为12W7．（2分）一台电风扇通电后电流Ⅰ随时间t变化的图象如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1，后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2，忽略温度对电阻的影响，则（）A．Q1＝Q2B．Q1＞Q2C．Q1＜Q2D．条件不足，无法比较Q1和Q2的大小8．（2分）把“220V 800W”的电炉丝改装后接在110V的电路上，欲使改装后的实际功率仍为800W，下列改装方案中，行之有效的做法是（）A．截取原电热丝长度的二分之一接入电路B．将两根相同规格电热丝串联接入电路C．将两根相同规格电热丝并联接入电路D．将原电热丝对折后，并联接入电路9．（2分）将规格为“2.5V 0.3A”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是（）A．L1的电阻大于L2的电阻B．L1的亮度比L2的亮度更小C．两只灯泡都正常发光D．两只灯泡实际功率相等10．（2分）在如图所示的实物电路中，电源电压恒为3V，滑动变阻器的规格为”10Ω1A “，灯泡上标有“2.5V 1W”的字样，闭合开关后调节滑动变阻器的滑片，在保证各元件安全的情况下，下列说法正确的是（）A．小灯泡正常发光时的电阻为2.5ΩB．向右移动滑片时，电压表V1的示数变小，小灯泡亮度变暗C．向右移动滑片时，电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1min，滑动变阻器产生的电热为12J二、填空题（每空2分，共36分）11．（4分）某充电宝标注的额定能量为100W•h，其中100W•h＝J，这些电能可以使额定功率是100W的用电器正常工作h。
人教版九年级物理全一册《第十八章 电功率》单元测试卷(附带参考答案)
人教版九年级物理全一册《第十八章电功率》单元测试卷(附带参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．1kW⋅h的电能可供下列用电器正常工作时间最长的是（）A．节能灯B．电饭煲C．电视机D．电烤箱2．中考体检时用到了身高测量仪。
小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。
滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。
下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大3．如图所示分别是小明家上月初和上月末电能表的示数。
结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大4．标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。
下列判断正确的是（）A．甲灯的额定功率小于乙灯的额定功率B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8VD．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半5．如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω。
闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从12V变化到20V，电压表V2的示数从18V 变化到36V，则下列说法中正确的是（）A．电源电压为48V B．电阻R1的阻值为12ΩC．灯L的阻值始终是10ΩD．电路最小功率为21.6W6．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。
2019-2020学年人教版九年级物理全册第十八章《电功率》单元测试卷( 含答案)
《电功率》单元检测题一、单选题1．如图所示的电路电源电压不变R是定值电阻。
将个“6V 2W”的小灯泡接在a、b两点间，闭合开关S后小灯泡恰能正常发光，若换一个“6V 3W”的小灯泡接在a、b两点间灯丝电阻不变)，闭合开关S后，这个小灯泡( )A．恰能正常发光B．灯丝将会被烧坏C．比正常发光时亮D．比正常发光时暗2．如图，小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2，进行实验。
两个灯泡的I-U图像如图，在保证电路安全的前提下，下列说法中正确的是（）A．当L2正常发光时，通过L2的电流为1.0AB．L1的电阻恒为6ΩC．两灯串联时的最大总功率为4WD．当L1和L2串联且有一个灯正常工作时，另一个灯的功率为I.5W3．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是( )A．L1与L2灯丝电阻之比为1：2 B．两灯消耗的总功率为2WC．两灯均不能正常发光，灯L2更亮些 D．L1灯与L2灯实际功率之比为1：24．在如图所示的电路中，R1、R2、R3均为定值电阻，R1的阻值小于滑动变阻器R0的最大阻值，闭合电键S，当滑动变阻器的滑片P由滑动变阻器的右端向左端滑动的过程中，下列叙述中正确的是（ ）A ．V 1的示数先变小后变大，V 2的示数先变大后变小B ．A 1的示数不断变大，A 2的示数不断变小C ．R 1消耗的电功率先变小后变大D ．R 3消耗的电功率先变小后变大5．已知A 物体在光滑的水平面上运动，B 物体在粗糙的水平面上运动，现用相同的水平拉力，分别使两个物体沿力的方向运动相同的距离，则 A ．W A = W B ；B ．W A < W B ；C ．W A > W B ；D ．无法比较。
6．把标有“ PZ 220V 100W”的甲灯和“PZ 220V 40W”的乙灯相比较，下列说法中正确的是( )A ．甲的灯丝较细，正常发光时电流较小；B ．甲的灯丝较粗，正常发光时电流较大.C ．乙的灯丝较粗，正常发光时电流较小；D ．乙的灯丝较细，正常发光时电流较大. 7．下列四位物理学家中，以其名字命名热量单位的是( ) A ．安培B ．瓦特C ．牛顿D ．焦耳8．如图所示，OQ 是水平地面，物体在水平拉力作用下，从O 匀速直线运动到Q ，OP 段拉力F 1为300N ，F 1做的功为W 1，功率为P 1，PQ 段拉力F 2为200牛，F 2做的功为W 2，功率为P 2，则A ．W 1＜W 2B ．W 1＝W 2C ．P 1＝P 2D ．P 1＜P 29．电能表的表盘如图所示，关于电能表下列说法正确的是（ ）A ．“50Hz”是说这个电能表在50Hz 的交流电路中使用B ．“10（20）A ”是说这个电能表的额定最大电流是10AC ．将某用电器单独接入电能表时，电能表的转盘2min 转了1200r ，则消耗电能的电功率为1kWD ．“600r/（kW•h）”是表示电能表上的转盘转过1r 消耗的电能是600 kW•h10．为了同学们饮水安全、卫生，小阳同学所在学校要安装一台电开水器，该电开水器的 额定电压是 220V ，额定功率是 6kW ．连接该电开水器时，有四种绝缘铜芯导线供选择,其 规格如下表所示．从既安全又经济的方面考虑，选用导线的横截面积是（ ）A ．4mm 2B ．6mm 2C ．2.5mm 2D ．10mm 211．12R R >两条电阻线串联，接入同一电路，1R 、2R 消耗的功率分别为1P 、2P ，则A ．1212 I I P P ==B ．12I I = 12P P >C ．12U U = 12P P >D ．12U U > 12P P =二、多选题12．如图所示，电源电压保持不变，小灯泡的额定电压为12V ，闭合开关S 后，当滑片P 从最右端滑到最左端的过程中，小灯泡I ﹣U 关系图象如图乙所示，则下列判断正确的是（ ）A ．滑动变阻器的最大阻值为9ΩB ．小灯泡的最小功率为1.5WC ．滑片向左移动时，电压表的示数变小D ．滑片向左移动时，电压表示数与电流表示数的比值变大13．两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么 A ．两灯泡的规格一定相同 B ．这两个灯泡的亮度可能不同 C ．这两个灯泡一定串联 D ．这两个灯泡可能并联14．如图所示电路，电源电压保持不变.下列说法正确的是（ ）A．同时闭合开关S1和S3，则电路会出现短路B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路C．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变大D．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小三、实验题15．综合实验——评析实验方案：16．在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．（1）请你用笔画线代替导线，将图1中的实物电路连接完整．（________）（2）按要求将电路连接后，闭合开关，移动变阻器滑片P，电流表、电压表示数如图2所示，则小灯泡此时的电功率为________．若他想测量小灯泡的额定功率，应将图1中变阻器滑片P 向________端（填A或B）移动，使电压表的示数为2.5V．（3）在实验中发现小灯泡不亮，电压表有示数，电流表无示数，则出现故障的原因可能是________．（4）排除故障后，小明画出小灯泡的电流随电压变化的图象，你认为图象（左A右B）应该是图中的________（填A或B），因为________四、计算题17．如图1所示，电源电压保持不变，R1、R2为定值电阻，R3为滑动变阻器。
人教版九年级物理第15章《电功率》单元测试题及答案(A)
单元测试 A一、选择题1．小明同学搜集了一些能量转化的事例，其中将电能转化为内能的是 （ ） A ．发电机发电 B ．电炉工作 C ．太阳能热水器使水热 D ．电动机通电转动2．用电器上所标的电功率的大小指的是 （ ） A ．用电的多少 B ．额定功率的大小 C ．消耗电能的多少 D ．实际功率的大小 3．小明一家外出旅游时，恰逢供电部门的抄表日，其电能表示数为 。
游玩回家时发现家中有一盏60W 的台灯亮着，检查其他用电器都已切断电源，再查看电能表时，其示数为 。
则这一次小明家外出的时间约为 ( ) A ．2400h B ．14.4h C ．0.24h D ．240h 4．一只普通家用白炽灯正常工作时的电流接近于 （ ） A ．0.18A B ．1.8A C ．3A D ．0.018A5．一个标有“6V 3W ”的灯泡，欲接到9V 的电源上能正常发光，应给它 ( ) A ．串联一个3Ω的电阻 B ．并联一个3Ω的电阻 C ．串联一个6Ω的电阻 D ．并联一个6Ω的电阻6．一个标有“12V 6W ”的灯泡，接到某电路中时，测得通过灯泡的电流是0.4A ，则此时灯泡消耗的实际功率 ( ) A ．等于6W B ．大于6W C ．小于6W D ．无法判断7. 某同学在探究“串联电路的电压特点”时，连成的电路如图所示。
开关闭合后，两只电压表的指针均在刻 度盘的正中央。
以下判断正确的是 ( )A ．通过R 1的电流小于通过R 2的电流B ．R 1两端的电压与R 2两端的电压相等C ．R 1的阻值大于R 2的阻值D ．R 1消耗的电功率小于R 2消耗的电功率8．生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁，对这一现象最合理的解释是 ( ) A ．开灯时家里的电压较高而烧毁 B ．开灯时家里的电压较低而烧毁C ．开灯时灯泡的电阻较大，通过白炽灯的电流较小而烧毁D ．开灯时灯泡的电阻较小，通过白炽灯的电流较大而烧毁9．下列说法中正确的是 ( ) A ．家庭电路中，点亮的灯越多，电路的总电阻越大 B ．当发现有人触电时，用手把触电的人移开 C ．只有36V 的电压对人体才是安全D ．家庭电路中，使用的用电器的总功率越大，电路中的总电阻越小10．有一种亮度可调的简易台灯，灯泡与一个可变电阻串联，改变可变电阻的阻值可调节灯泡的亮度，调节可变电阻时改变了(设灯丝电阻 不随温度变化) ( ) A ．电源电压 B ．灯泡两端的电压C ．灯丝的电阻D ．灯泡的额定功率2 2 6 6 0 2 2 8 0 4V－ 3 15R 1 R 2+ - V － 3 15 a c b11．如图所示电源电压保持不变，ab 、bc 是两根电阻丝。
