2017年注册电气工程师考试供配电真题及答案

2017年注册电气工程师考试供配电真题及答案
1.工程建设标准设计分为：
A.国家、行业、地方三级;
B.国家级、行业和地方级二级;
C.不分级;
D.国家和行业级，地方级二级。

答案：D
2.以下对于建设项目经济评价的描述正确的一项是：
A.只评价项目本身的财务指标;
B.除A外，还要评价对当地财政的贡献;
C.除A外，还要评价对环境的影响;
D.除A, B, C外，还要评价对宏观经济及社会发展的影响。

答案：D
3.凡是向有地方排放标准的地区排放废气、废水的电气工程，环保治理的措施应执行：
A.国家排放标准;
B.地方排放标准;
C.行业排放标准;
D.以国家标准为主，参考地方标准。

答案：B
4.采用非导电场所防护作为间接接触防护措施时，在规定的条件下，对标称电压不超过500V的电气设施，绝缘地板和墙的每一测f点的电阻不得小于以下值：
A.20kΩ;
B.30kΩ;
C.40kΩ;
D.50kΩ。

答案：D
5.医院按医疗电气设备与人体接触状况的场所分为0, 1, 2组场所。

采用TT系统时，1组和2组在采用自动切断供电保护措施应满足以下要求：
A. ;
B. ;
C. ;
D. 。

其中：Ia—保护电器的动作电流，A;
RA—保护线和接地极电阻之和，Ω;
ZS—包括相线和PE线在内的故障回路阻抗，Ω。

答案：B
6.在采用SELV(安全特低电压)防护做为电击防护措施时，下列哪项措施是不正确的?
A. SELV电路的电源采用安全隔离变压器;
B. SELV电路与其他电路实行电气隔离;
C.外露可导电部分应连接低压系统保护导体上;
D.插座不能插入其他电压的插座内。

答案：C
单选题
1.工程建设标准设计分为：
A.国家、行业、地方三级;
B.国家级、行业和地方级二级;
C.不分级;
D.国家和行业级，地方级二级。

答案：D
3.凡是向有地方排放标准的地区排放废气、废水的电气工程，环保治理的措施应执行：
A.国家排放标准;
B.地方排放标准;
C.行业排放标准;
D.以国家标准为主参考地方标准。

答案：B
4.地展基本烈度为lx度地区不宜建哪种电压等级的变电所?
A.500kV及以上;
B. 330kV及以上;
C. 220kV及以上; D .110kV及以上。

答案：A
5.对于SF6封闭式组合电器的选型，以下哪种说法不正确?
A.断路器元件断口布置型式可采用水平或垂直布置;
B.电压互感器元件宜采用电容式;
C.封闭电器的适当部位应装伸缩接头;
D.封闭电器内各元件应分成若干气隔，除断路器外，其余气隔压力宜采用相同气压。

答案：B
6.额定电压为35 kV的系统中，电气设备允许最高工作电压(即设备的额定电压)为下列何值?
A. 35kV;
B.37kV;
C. 40.5kV;
D.42Kv。

答案：c
7. GW6-220型母线隔离开关动、静触头之间的最小电气距离不应小于下列何值?
A.1800 mm;
B.2000mm;
C.2550mm;
D.3800mm。

答案：C。

合集下载

2017年注册电气工程师(供配电)《专业知识考试(上)》真题及详解

2017年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．某工业厂房，长60m，宽30m，灯具距作业面高度为8m，宜选用下列哪种灯具？（）A．宽配光灯具B．中配光灯具C．窄配光灯具D．特窄配光灯具答案：A解析：《照明设计手册》（第三版）P436表20-2“灯具配光曲线选择表”、P7式（1－9）。

根据灯具在厂房房架上悬挂高度，按室形指数RI值选取不同配光的灯具：当RI＝0.5～1.8时，宜选用窄配光灯具；当RI＝0.8～1.65时，宜选用中配光灯具；当RI＝1.65～5时，宜选用宽配光灯具。

本题中，RI＝LW/[h（L＋W）]＝60×30/[8×（60＋30）]＝2.5，则宜选用宽配光灯具。

2．校核电缆短路热稳定时，下列哪项描述不符合规程规范的规定？（）A．短路计算时，系统接线应采用正常运行方式，且按工程建成后5～10年发展规划B．短路点应选取在电缆回路最大短路电流可能发生处C．短路电流的作用时间，应取主保护动作时间与断路器开断时间之和D．短路电流的作用时间，对于直馈电动机应取主保护动作时间和断路器开断时间之和答案：C解析：《电力工程电缆设计规范》（GB 50217—2018）第3.6.8条规定，①计算用系统接线应采用正常运行方式，且宜按工程建成后5～10年发展规划；②短路点应选取在通过电缆回路最大短路电流可能发生处；③短路电流的作用时间应取保护动作时间与断路器开断时间之和。

对电动机、低压变压器等直馈线，保护动作时间应取主保护时间；对其他情况，宜取后备保护时间。

3．35kV不接地系统，发生单相接地故障后，当无法迅速切除故障时，变电站接地装置的跨步电位差不应大于下面哪项数值？（已知地表层电阻率为40Ω·m，表层衰减系数为0.8）（）。

A．51.6VB．56.4VC．65.3VD．70.1V答案：B解析：《交流电气装置的接地设计规范》（GB 50065—2011）第4.2.2－2条规定，6kV～66kV不接地、谐振接地和高电阻接地的系统，发生单相接地故障后，当不迅速切除故障时，发电厂和变电站接地装置的接触电位差和跨步电位差不应超过U S＝50＋0.2ρS C S计算所得的数值，式中，U S为跨步电位差允许值；ρS 为地表层电阻率；C S为表层衰减系数。

2017年注册电气工程师(供配电)专业知识上午真题及答案解析

2017年注册电气工程师（供配电）专业知识上午真题及答案解析(1/40)单项选择题(每题的备选答案中，只有1个最符合题意)第1题某工业厂房，长60m，宽З0m灯具距作业面高度为8m，宜选用下列哪项灯具？A.宽配光灯具B.中配光灯具C.窄配光灯具D.特窄配光灯具下一题(2/40)单项选择题(每题的备选答案中，只有1个最符合题意)第2题校核电缆短路热稳定时，下述哪项描述不符合规程规范的规定？A.短路计算时，系统接线应采用正常运行方式，且按工程建成后5〜10年发展规划B.短路点应选取在电缆回路最大短路电流可能发生处C.短路电流的作用时间，应取主保护动作时间与断路器开断时间之和D.短路电流的作用时间，对于直馈电动机应取主保护动作时间与短路器开断时间之和上一题下一题(3/40)单项选择题(每题的备选答案中，只有1个最符合题意)第3题35k V不接地系统，发生单相接地故障后，当无法迅速切除故障时，变电站接地装置的跨步电位差不应大于下面哪项数值？（己知地表层电阻率为4 0Q m ，衰减系数为0. 8)A.51. 6VB.56.4VC.65. 3VD.70. IV上一题下一题(4/40)单项选择题(每题的备选答案中，只有1个最符合题意)第4题4. 某110KV变电所，当地海拔高度为850m，采用无间隙金属氧化物避雷器不接地系统各相工频过电压的限制措施时，一般条件下避雷器的额定电压不大于下列哪项数值？A.82. 5KVB.94. 5KVC.151. 8KVD.174. 0KV上一题下一题(5/40)单项选择题(每题的备选答案中，只有1个最符合题意)第5题中性点经消弧线圈接地的电网，当采用欠补偿方式时，下列哪项描述是正确的？A.脱谐度小于零B.电网的电容电流大于消弧线圈的电感电流C.电网为容性D.电网为感性上一题下一题(6/40)单项选择题(每题的备选答案中，只有1个最符合题意)第6题系统额定电压为660V 的供电系统中选用的绝缘监测电器，其相地绝缘电阻的整定值应低于下列哪项数值？A.0. 1MQB.0. 5MQC.1. 0MQD.1. 5MQ上一题下一题(7/40)单项选择题(每题的备选答案中，只有1个最符合题意)第7题需要保护和控制雷电电磁脉冲环境的建筑物应划分为不同的雷电防护区，关于防护区划分，下列哪项描述是错误的？A.LPZ0A 区：受直接雷击和全部雷电电磁场威胁的区域。

注册电气工程师：供配电专业案例2017年考试真题[P卷]

供配电专业案例[下午卷]·2017年·考试真题注册电气工程师————————————————————————————————————————题1-5：某无人值守110kV变电站，直流系统标称电压为220V，采用直流控制与动力负荷合并供电，蓄电池采用阀控式密闭铅酸蓄电池（贫液），容量为300Ah，单体为2V，直流系统接线如下图所示，其中电缆L1压降为0.5%（计算电流取1.05倍蓄电池1h发电率电流时），电缆L2压降为4%（计算电流取10A时）。

请回答下列问题，并列出解答过程。

1.设控制、保护和信号回路的计算电流分别为2A、4A和1A，若该系统断路器皆不具备短延时保护功能，请问直流系统图中直流断路器S2的额定电流值宜选取下列哪项数值？（S2采用标准型C型脱扣器，S31、S32和S33采用标准型B型脱扣器）A.6AB.10AC.40AD.63A2.某直流电动机额定电流为10A，电源取自该直流系统Ⅰ段母线，母线至该电机电缆长度为120m，求电缆截面宜选取下列哪项数值？（假设电缆为铜芯，载流量按4A/mm2电流密度计算）A.2.5mm2B.4mm2C.6mm2D.10mm23.若该直流系统负荷统计如下：控制与保护装置容量2kW，断路器跳闸容量为0.5kW，恢复供电重合闸装置容量为0.8kW，直流应急照明装置容量为2kW，交流不停电装置容量为1kW，采用简化计算法计算蓄电池10h发电率容量时，其计算容量最接近下列哪项数值？（放电终止电压取1.85V）A.70AHB.73AHC.85AHD.88AH4.若该直流系统负荷统计如下：控制与保护装置容量8kW，断路器跳闸容量为0.5kW，恢复供电重合闸装置容量为0.2kW，直流应急照明装置容量为10kW，充电装置采用一组高频开关电源，每个模块电流为20A，充电时蓄电池与直流母线不断开，请计算充电装置所需的最小模块数量应为下列哪项数值？A.2B.3C.4D.55.某高压断路器，固有合闸时间为200ms，保护装置动作时间为100ms，其电磁操作机构合闸电流为120A，该合闸回路配有一直流断路器，该断路器最适宜的参数应选择下列哪项数值？A.额定电流为40A，1倍额定电流下过载脱扣时间大于200msB.额定电流为125A，1倍额定电流下过载脱扣时间大于200msC.额定电流为40A，3倍额定电流下过载脱扣时间大于200msD.额定电流为125A，1倍额定电流下过载脱扣时间大于300ms题6-10：某新建110/10kV变电站设有两台主变，110kV采用内桥接线方式，10kV采用单母线分段接线方式。

2017年注册电气工程师考试全真题及答案

2017年注册电气工程师考试全真题及答案单选题1.工程建设标准设计分为：A.国家、行业、地方三级;B.国家级、行业和地方级二级;C.不分级;D.国家和行业级，地方级二级。

答案：D2.以下对于建设项目经济评价的描述正确的一项是：A.只评价项目本身的财务指标;B.除A外，还要评价对当地财政的贡献;C.除A外，还要评价对环境的影响;D.除A, B, C外，还要评价对宏观经济及社会发展的影响。

答案：D3.凡是向有地方排放标准的地区排放废气、废水的电气工程，环保治理的措施应执行：A.国家排放标准;B.地方排放标准;C.行业排放标准;D.以国家标准为主，参考地方标准。

答案：B4.采用非导电场所防护作为间接接触防护措施时，在规定的条件下，对标称电压不超过500V的电气设施，绝缘地板和墙的每一测f点的电阻不得小于以下值：A.20kΩ;B.30kΩ;C.40kΩ;D.50kΩ。

答案：D5.医院按医疗电气设备与人体接触状况的场所分为0, 1, 2组场所。

采用TT系统时，1组和2组在采用自动切断供电保护措施应满足以下要求：A. ;B. ;C. ;D. 。

其中：Ia—保护电器的动作电流，A;RA—保护线和接地极电阻之和，Ω;ZS—包括相线和PE线在内的故障回路阻抗，Ω。

答案：B6.在采用SELV(安全特低电压)防护做为电击防护措施时，下列哪项措施是不正确的?A. SELV电路的电源采用安全隔离变压器;B. SELV电路与其他电路实行电气隔离;C.外露可导电部分应连接低压系统保护导体上;D.插座不能插入其他电压的插座内。

答案：C单选题1.工程建设标准设计分为：A.国家、行业、地方三级;B.国家级、行业和地方级二级;C.不分级;D.国家和行业级，地方级二级。

答案：D2.以下对于建设项目经济评价的描述正确的一项是：A.只评价项目本身的财务指标;B.除A外，还要评价对当地财政的贡献;C.除A外，还要评价对环境的影响;D.除A, B, C外，还要评价对宏观经济及社会发展的影响。

2017注册电气工程师真题及答案

2017供配电真题解析电气专业基础——纪真银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t.o第31题.架空输电线路等值参数中表征消耗有功功率的是（）A.电阻电导B.电导电纳C.电纳电阻D.电导电感银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第34题.电力系统中最基本的无功功率电源是（）A.调相机B.电容器C.静止补偿器D.同步发电机解析:选项虽然都是无功电压，但是最基本的无功电源是同步发电机。

银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第37题.110kV输电线路参数r=0.2Ω/km,x=0.4Ω/km,=2.19×10 s/km,线路长度l =100km，线路空载，线路末端电压为120kV，线路首端电压和充电功率为（）A.118.66∠0.339°kV，7.946MvarB.121.34∠0.332°kV，8.035MvarC.121.34∠−0.332°kV，8.035MvarD.118.66∠−0.339°kV，7.946Mvar银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第38题.平行架设的双回输电线路的每一回路的等值阻抗与单回输电线路相比，不同在于（）A.正序阻抗减小，零序阻抗增大B.正序阻抗增大，零序阻抗减小C.正序阻抗不变，零序阻抗增大D.正序阻抗减小，零序阻抗不变银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第39题.已知QF的额定切断容量为500MVA，变压器的额定容量为10MVA，短路电压Vs=7.5%，输电线路XL=0.4Ω/km,请以SB=100MVA，VB=Vav为基值，求出f点发生三相短路时起始次暂态电流和短路容量的有名值（）A.7.179kA 78.34MVAB.8.789kA 95.95MVAC.7.377kA 80.50MVAD.7.377kA 124.6MVA银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o银孚国际w w w .e v o f i rs t.or g孚国际w ww .e vo fi rs t .o r g第40题.图示系统中所示参数为标幺值S B =100MVA，求短路点A相单相短路电流的有名值（选B ）A.0.2350kAB.0.3138kAC.0.4707kAD.0.8152kA银孚国际w ww .e vo fi rs t.or g孚国际w ww .e vo fi rs t .o r g银孚国际w w w .e v o f i rs t.o孚国际w ww .e vo fi rs t .o银孚国际w w w .e v o f i rs t.o孚国际w ww .e vo fi rs t .o第41题.一台变压器工作时额定电压调整率为零，此时负载性质应为（）A.电阻性负载B.电阻电容性负载C.电感性负载D.电阻电感性负载银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第42题.若电源电压保持不变，变压器在空载和负载两种运行情况下，主磁通幅值大小关系为（）A.完全相等B.基本相等C.相差很大D.不确定银孚国际w ww .e vo fi rs t.o孚国际w ww .e vo fi rs t .o第43题.一台单相变压器额定容量S N =1000kVA，U N =100/6.3kV, f N =50Hz，短路阻抗Z k =74.9+j315.2Ω，该变压器负载运行时电压变化率刚好为零，则负载性质和功率因素cosφ2为（）A.感性负载，cosφ2=0.973.B.感性负载，cosφ2=0.8。

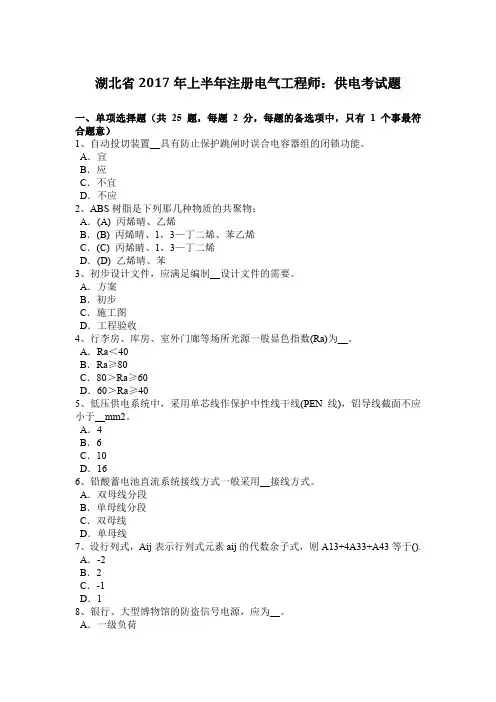

湖北省2017年上半年注册电气工程师：供电考试题

湖北省2017年上半年注册电气工程师：供电考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、自动投切装置__具有防止保护跳闸时误合电容器组的闭锁功能。

A．宜B．应C．不宜D．不应2、ABS树脂是下列那几种物质的共聚物：A．(A) 丙烯晴、乙烯B．(B) 丙烯晴、1，3—丁二烯、苯乙烯C．(C) 丙烯睛、1，3—丁二烯D．(D) 乙烯晴、苯3、初步设计文件，应满足编制__设计文件的需要。

A．方案B．初步C．施工图D．工程验收4、行李房、库房、室外门廊等场所光源一般显色指数(Ra)为__。

A．Ra＜40B．Ra≥80C．80＞Ra≥60D．60＞Ra≥405、低压供电系统中，采用单芯线作保护中性线干线(PEN线)，铝导线截面不应小于__mm2。

A．4B．6C．10D．166、铅酸蓄电池直流系统接线方式一般采用__接线方式。

A．双母线分段B．单母线分段C．双母线D．单母线7、设行列式，Aij表示行列式元素aij的代数余子式，则A13+4A33+A43等于(). A．-2B．2C．-1D．18、银行、大型博物馆的防盗信号电源，应为__。

A．一级负荷B．二级负荷C．三级负荷D．一级负荷中特别重要负荷9、下列物质中，分于的空间构型“V”字形的是（）。

A．CO2B．BF3C．B2Cl2D．H2S10、一类高层建筑自备发电设备，应设有自动启动装置，并能在__内供电。

二类高层建筑自备发电设备，当采用自动启动有困难时，可采用手动启动装置。

A．10sB．15sC．30sD．60s11、建筑高度超过100m的高层建筑，应在__楼板处用相当于楼板耐火极限的不燃烧体作防火分隔。

电缆井、管道井与房间、走道等相连通的孔洞，其空隙应采用不燃烧材料填塞密实。

A．每层B．每隔1～2层C．每隔2～3层D．每隔3～4层12、主变压器6～63KV侧采用中性点不解地方式，以提高供电连续性。

但当单相接地电流大于允许值时，中性点应（）。

注册电气工程师：供配电专业知识2017年考试真题与答案解析[P卷]

供配电专业知识[下午卷]·2017年·考试真题与答案解析注册电气工程师————————————————————————————————————一、单项选择题(共40题，每题1分。

每题的备选项中只有一个最符合题意)1.设计要求150W高压钠灯镇流器的BEF≥0.61，计算选择镇流器的流明系数不应低于下列哪项数值？(A)0.610(B)0.855(C)0.885(D)0.915答案：【D】2.在可能发生对地闪击的地区，下列哪类建筑不是三类防雷建筑物？(A)在平均雷暴日大于15d∕a的地区，高度15m的孤立水塔(B)省级档案馆(C)预计雷击次数大于0.05次∕a，且小于或等于0.25次∕a的住宅(D)预计雷击次数大于0.25次∕a的一般性建物答案：【D】依据：《建筑物防雷设计规范》GB50057-2010-3.0.43.中性点经低电阻接地的10kV电网，中性点接地电阻的额定电压与下列哪项最接近？(A)10.5kV(B)10kV(C)6.6kV(D)6.06kV答案：【D】3.某办公建筑，供电系统采用三相四线制，三相负荷平衡，相电流中的三次谐波分量为30%，采用五芯等截面电缆供电。

该电缆载流量的降低系数为下列哪项数值？(A)1.0(B)0.9(C)0.86(D)0.7答案：【C】依据：《工业与民用配电设计手册》(第四版)表9.2-24.海拔900m的某35kV电气设备的额定雷电冲击耐受电压，下列哪项描述是错误的？(A)35kV变压器相对地内绝缘额定冲击耐受电压为185kV(B)35kV变压器相间内绝缘额定冲击耐受电压为200kV(C)35kV断路器断口额定冲击耐受电压为185kV(D)35kV隔离开关断口额定冲击耐受电压为215kV答案：【A】依据：《交流电气装置的过电压保护和绝缘配合设计规范》GB/T50064-2014表6.4.6；A项：200kV5.关于并联电容器组的布置，下列哪项描述是错误的？(A)并联电容器组的布置，宜分相设置独立的框(台)架(B)屋内布置的并联电容器组，应在其四周或一侧设置维护通道，维护通道的宽度不宜小于1m(C)电容器在框(台)架上单排布置时，框(台)架可靠墙布置(D)电容器在框(台)架上双排布置时，框(台)架相互之间或墙之间，应留出距离设置检修走道，走道宽度不宜小于1m答案：【B】依据：《并联电容器装置设计规范》GB50227-2008-8.2.1、8.2.4；B项：1.2m6.某110kV配电装置采用室外布置，110kV中性点为有效接地系统，带电作业时，不同相带电部分之间的B1值最小为下列哪项数值？(A)1650mm(B)1750mm(C)1850mm(D)1950mm答案：【A】依据：《llOkV高压配电装置设计规范》GB50060-2008表5.1.18.35∕10kV变电站的场地由双层不同土壤构成，上层土壤电阻率为40Ωm，土壤厚度为2m；下层土壤电阻率为100Ωm；垂直接地极长度为3m。

2017年上半年山西省电气工程师供配电汇总考试试题

2017年上半年山西省电气工程师供配电汇总考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、系统无功电源供应的无功功率为QGC，负荷消耗的无功功率为QLD，网络无功功率损耗为QL，系统中无功功率平衡的基本要求是（）。

A．QGC>QLD+QLB．QGC＜QLD+QLC．QGC=QLD+QLD．QGC=QLD2、对于事故照明、道路照明、警卫照明及电压为12～24V的照明电压不宜低于额定电压的__。

A．90%B．95%C．97.5%D．98.5%3、超过__的白炽灯、卤钨灯、荧光高压汞灯(包括镇流器)等不应直接安装在可燃装修或可燃构件上。

A．60WB．100WC．150WD．200W4、国务院环境保护__制定国家环境质量标准。

A．主管部门B．部门C．办事机构D．行政主管部门5、某降压变压器，高压侧实际电压为U1，低压侧要求的电压为U2，归算到高压侧的变压器电压损耗为△UT，低压绕组额定电压为U2N，则计算变压器高压侧分接头电压U1T的公式为（）。

A．AB．BC．CD．D6、对220kV系统，线路后备保护的配置原则是：A．宜采用断路器失灵保护做后备方式;B．宜采用远、近结合的后备方式;C．宜采用远后备方式;D．宜采用近后备方式;但某些线路如能实现远后备，则宜采用远后备方式，或同时采用远、近结合的后备方式。

7、8、材料为铜，等电位连接带之间和等电位带与接地装置之间的连接导体，流过大于或等于25%总雷电流的等电位连接导体时，连接导体的最小截面为__。

A．6mm2B．10mm2C．16mm2D．25mm29、当采用需要系数法计算变电所高压侧负荷时__。

A．应加上变压器低压侧的母线损耗B．应加上变压器的功率损耗C．不应加上变压器的功率损耗，但需乘以同时系数D．宜加上变压器的功率损耗10、直流屏和充电装置屏宜采用柜式加强型结构，其防护等级不低于__。

A．IP10B．IP01．C．IP20D．IP0211、由TTL门电路组成的微分型单稳态触发器如题3-41图所示。

注册电气工程师专业基础发输变电专业真题2017年_真题(含答案与解析)-交互

注册电气工程师专业基础发输变电专业真题2017年(总分120, 做题时间180分钟)单项选择题(每题的备选项中只有1个最符合题意)1. 如下电路中，t＜2s，电流为2A，方向由a流向b；t＞2s，电流3A方向由b流向a，参考方向如图所示，则I(t)为______•**(t)=2A，t＜2s；I(t)=3A，t＞2s•**(t)=2A，t＜2s；I(t)=-3A，t＞2s•**(t)=-2A，t＜3s；I(t)=3A，t＞2s**(t)=-2A，t＜2s；I(t)=-3A，t＞2sSSS_SINGLE_SELAABBCCDD分值: 2答案:B如图所示，电流参考方向为a流向b，当电流方向和参考方向一致时，电流为正；方向相反时，电流为负．故I(t)=2A，t＜2s；I(t)=-3A，t＞2s．为______2. 图示电路中，电流i1• A.-1A•**•****SSS_SINGLE_SELAABBCCDD分值: 2答案:A如下图所示，根据基尔霍夫电流定律，在节点A处可得：i1+8=i2+3，在节点B处可得：i2=1+3=4A，则i1=-1A．3. 图示电路的最简等效电路为______A．B．C．D．SSS_SINGLE_SELAABBCCDD分值: 2答案:C根据电流源和电压源的等效变换，可将题中电路等效为下图：由图(1)可得端口间的开路电压为：Uab=100V，将电压源置零后，得端口内的等效电阻为：Req=5Ω，因此可得等效电路为图(2)所示．4. 图示一端口电路的等效电阻是______•**/3Ω•**/13Ω•**/11Ω**/28ΩSSS_SINGLE_SELAABBCCDD分值: 2答案:B将原电路图变换，可化为下图所示的电路，根据Y形电阻和Δ形电阻互换公式，可求出：．因此，等效电阻为：Req =R1+[(R2+1)//(R3+6)]=5. 用回路电流法求解图示电路的电流I，最少需要列______KVL方程。
