配光报告解读
LED室内照明配光解读
LED室内照明灯具的配光解读在各种照明场所中，灯具的重要性不言而喻。
灯具本身的基本作用是提供与光源的电气连接，而在一般情况下，用户最关心的是这一盏灯是否能够照亮我们希望它照亮的地方，是否使我们感觉舒适；然而，对于职业的照明设计师而言，他除了要熟知各种灯体的选材、透镜及反光系统之外，还必须根据灯具的配光曲线了解灯具投射的光斑质量，计算灯具的效率及空间内任意点的照度值，以此还可以计算空间区域内的照度分布情况。
因而，我们可以毫不夸张地说，灯具的配光曲线是灯具的生命线。
在此，我们就一起来探讨一下，LED室内照明灯具的配光究竟是如何一回事。
1.配光曲线的概念配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°-180°和C90°-270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光(<20°)中配光(20°>40°)宽配光(>40°)其实没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图：T=C0°-180°A=C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A 这2条曲线分别来自哪。
尾灯配光实验报告(3篇)

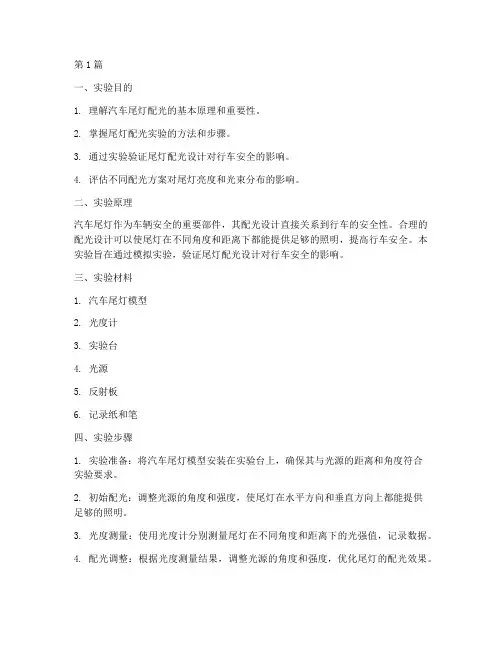

第1篇一、实验目的1. 理解汽车尾灯配光的基本原理和重要性。
2. 掌握尾灯配光实验的方法和步骤。
3. 通过实验验证尾灯配光设计对行车安全的影响。
4. 评估不同配光方案对尾灯亮度和光束分布的影响。
二、实验原理汽车尾灯作为车辆安全的重要部件，其配光设计直接关系到行车的安全性。
合理的配光设计可以使尾灯在不同角度和距离下都能提供足够的照明，提高行车安全。
本实验旨在通过模拟实验，验证尾灯配光设计对行车安全的影响。
三、实验材料1. 汽车尾灯模型2. 光度计3. 实验台4. 光源5. 反射板6. 记录纸和笔四、实验步骤1. 实验准备：将汽车尾灯模型安装在实验台上，确保其与光源的距离和角度符合实验要求。
2. 初始配光：调整光源的角度和强度，使尾灯在水平方向和垂直方向上都能提供足够的照明。
3. 光度测量：使用光度计分别测量尾灯在不同角度和距离下的光强值，记录数据。
4. 配光调整：根据光度测量结果，调整光源的角度和强度，优化尾灯的配光效果。
5. 对比实验：设计不同配光方案的尾灯模型，分别进行光度测量，对比不同配光方案对尾灯亮度和光束分布的影响。
6. 数据分析：对实验数据进行整理和分析，评估不同配光方案对行车安全的影响。
五、实验结果与分析1. 初始配光结果：在实验初始阶段，尾灯在不同角度和距离下的光强值均达到预期效果，表明初始配光设计基本合理。
2. 光度测量结果：通过光度测量，发现尾灯在水平方向和垂直方向上的光强值均符合国家标准要求。
3. 配光调整结果：通过调整光源的角度和强度，尾灯的配光效果得到明显改善，光强值和光束分布更加均匀。
4. 对比实验结果：对比不同配光方案的尾灯模型，发现合理的配光设计能够显著提高尾灯的亮度和光束分布均匀性，从而提高行车安全。
六、结论1. 合理的配光设计对汽车尾灯的行车安全具有重要意义。
2. 通过实验验证，尾灯配光设计能够显著提高尾灯的亮度和光束分布均匀性，从而提高行车安全。
3. 本实验为汽车尾灯配光设计提供了有益的参考和依据。
配光曲线详细解读
配光曲线详细解读IESNA:LM-63-2002（采用的是北美照明工程师社区IESNA（Illumination Engineering Society of North America）出版的为灯具和光源配光电子版信息制作的工业标准）[TEST] 01（检测报告编号）[TESTLAB] EVERFINE（配光检测实验室名称）[TESTDATE] 2010-03-12（检测的时间）[ISSUEDATE] 2010-04-06 11:28:13（灯具制造商发行IES文件的日期）[LAMPPOSITION] 0,0（虚拟点光源的坐标位置，基本上会以0，0坐为坐标圆点）[OTHER] EVERFINE GO-2000A_V1 SYSTEM（有关其它信息）[MANUFAC]（灯具制造厂商）[LUMCAT]GY750LD（灯具产品代码）[LUMINAIRE]120W（灯具描述性语言）[LAMP]G-G-Q53-W50（光源描述性语言）TILT=NONE（光源倾斜产生的光输出变化=光输出无变化，{filename}反应光输出变化的文件名，INCLUDE包括下面光输出变化参数）1(光源数量) 10800.0（每只光源的光通量）1.000 （光强的乘数因子）37（垂直角度数量）37（水平角度数量）1（配光曲线种类）2（单位的种类）0.000 （发光面度）0.000（发光面长）0.000（发光面高）（光源在导入软件中的坐标位置，即X=0.000，Y=0.000，Z=0.000）1.000 （镇流器系数）1（未来使用系数）120.0（输入功率）0.0 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0 45.050.0 55.0 60.0 65.0 70.0 75.0 80.0 85.0 90.0 95.0100.0 105.0 110.0 115.0 120.0 125.0 130.0 135.0 140.0 145.0150.0 155.0 160.0 165.0 170.0 175.0 180.0 （垂直角度数列）0.0 10.0 20.0 30.0 40.0 50.0 60.0 70.0 80.0 90.0100.0 110.0 120.0 130.0 140.0 150.0 160.0 170.0 180.0 190.0200.0 210.0 220.0 230.0 240.0 250.0 260.0 270.0 280.0 290.0300.0 310.0 320.0 330.0 340.0 350.0 360.0 （水平角度数列）2344.50 2435.97 2769.83 3158.84 3431.17 3593.14 3701.11 3790.29 3958.02 4275.394697.17 4756.70 4142.08 2818.14 1557.05 746.50 290.50 126.44 77.04 52.2033.95 19.68 9.34 3.68 3.43 3.54 3.63 3.82 4.07 4.204.10 3.85 3.60 3.49 3.55 3.62 3.68 （所有第一行水平角度的光强值数列）2344.50 2449.86 2771.86 3152.04 3424.12 3591.00 3754.57 4027.99 4523.98 5228.016126.74 6433.50 5959.04 4393.63 2582.38 1287.34 524.64 184.65 92.36 59.2337.32 20.59 8.85 2.86 2.89 3.08 3.28 3.49 3.70 3.773.68 3.53 3.38 3.30 3.50 3.61 3.68 （所有第二行水平角度的光强值数列）2344.50 2454.02 2753.92 3059.77 3230.78 3296.62 3325.62 3496.13 4020.60 4889.875911.47 6557.84 6133.40 4650.69 2790.75 1379.13 588.19 217.14 98.47 61.5136.98 18.91 6.86 1.93 2.21 2.47 2.73 2.93 3.10 3.193.19 3.14 3.11 3.19 3.36 3.53 3.682344.50 2457.91 2748.99 3036.60 3185.69 3215.09 3197.00 3405.21 4007.75 4849.705515.75 5564.91 4786.74 3419.03 1963.19 952.08 398.02 153.46 82.73 52.0129.82 13.22 2.90 1.29 1.54 1.80 2.07 2.32 2.52 2.642.72 2.76 2.863.02 3.25 3.48 3.682344.50 2463.84 2757.13 3098.40 3329.95 3412.49 3496.39 3733.15 4140.46 4498.564459.09 3922.82 3020.37 2033.73 1184.36 589.61 258.57 114.33 64.27 39.0020.40 4.83 0.82 0.83 0.89 1.19 1.46 1.76 1.96 2.102.26 2.41 2.62 2.843.14 3.43 3.682344.50 2473.25 2787.21 3199.81 3548.56 3776.74 3936.90 4089.77 4190.51 4109.643694.88 2963.83 2133.44 1374.51 789.73 411.90 206.84 104.15 54.11 28.1911.68 1.61 0.45 0.65 0.73 0.96 1.08 1.35 1.34 1.751.942.17 2.38 2.733.07 3.43 3.682344.50 2485.61 2843.40 3325.33 3806.32 4135.18 4269.28 4250.76 4069.29 3661.123004.72 2226.84 1472.36 870.21 490.33 268.18 143.10 75.07 38.88 16.613.57 0.22 0.27 0.36 0.48 0.62 0.77 0.96 1.17 1.421.70 1.992.30 2.663.03 3.38 3.682344.50 2502.39 2912.29 3481.61 4053.95 4457.52 4537.21 4286.82 3741.16 3001.482160.44 1397.41 839.73 489.46 278.73 155.27 83.52 43.41 19.66 4.900.15 0.14 0.17 0.24 0.33 0.45 0.59 0.76 0.981.251.55 1.882.22 2.603.00 3.42 3.682344.50 2519.88 2979.75 3621.09 4231.92 4598.54 4609.50 4204.12 3355.30 2347.101461.95 846.41 490.99 280.82 164.22 95.36 50.26 20.26 5.05 0.140.12 0.12 0.13 0.17 0.24 0.36 0.49 0.67 0.921.111.47 1.712.22 2.513.03 3.28 3.682344.50 2538.11 3013.11 3666.70 4289.81 4651.40 4655.13 4159.59 3198.12 2099.591228.88 685.38 380.91 221.89 134.84 79.88 39.87 11.12 0.10 0.140.09 0.06 0.03 0.16 0.23 0.33 0.47 0.66 0.901.201.52 1.842.20 2.643.11 3.46 3.682344.50 2554.72 3015.69 3633.33 4244.25 4636.11 4659.46 4237.61 3388.05 2388.051483.35 857.62 489.82 277.09 160.19 90.36 45.84 18.52 4.64 0.180.15 0.21 0.16 0.22 0.32 0.39 0.57 0.72 0.961.261.58 1.902.28 2.763.25 3.55 3.682344.50 2569.45 3002.72 3545.84 4102.67 4459.22 4522.89 4268.45 3789.14 3052.252178.11 1386.94 807.04 453.11 250.54 136.03 71.11 36.51 15.85 3.430.21 0.21 0.22 0.29 0.43 0.56 0.66 0.87 1.091.321.57 1.942.30 2.803.20 3.49 3.682344.50 2584.32 2985.87 3447.58 3863.48 4136.64 4281.52 4309.69 4147.76 3710.222998.31 2154.38 1361.84 765.57 414.03 217.44 114.19 59.74 29.83 11.851.96 0.30 0.36 0.45 0.57 0.69 0.83 0.99 1.18 1.411.65 1.912.27 2.693.14 3.43 3.682344.50 2595.74 2971.32 3352.53 3616.00 3794.68 3952.34 4171.08 4307.95 4216.613701.44 2843.96 1954.82 1187.14 636.52 312.27 160.09 81.79 42.27 20.747.33 0.70 0.55 0.67 0.80 0.94 1.08 1.24 1.41 1.601.78 1.992.30 2.673.09 3.41 3.682344.50 2604.35 2964.12 3267.71 3408.48 3468.84 3553.86 3909.15 4432.00 4781.804613.51 3892.22 2818.41 1751.44 922.80 432.23 197.90 93.87 52.38 30.3814.38 3.92 0.84 0.93 1.10 1.24 1.36 1.53 1.681.822.07 2.20 2.43 2.733.08 3.41 3.682344.50 2610.54 2969.18 3251.83 3346.26 3301.91 3314.44 3634.13 4399.80 5342.815921.22 5626.81 4470.67 2844.86 1493.65 700.67 285.50 120.21 69.94 41.6822.16 8.61 1.56 1.39 1.59 1.79 1.99 2.05 2.13 2.332.39 2.42 2.55 2.813.18 3.46 3.682344.50 2608.81 2992.29 3320.17 3441.99 3453.90 3475.77 3723.83 4368.12 5376.926477.53 6812.44 5904.11 3989.08 2190.89 1034.26 430.21 166.88 86.45 51.2029.05 13.24 3.92 2.11 2.31 2.43 2.52 2.59 2.68 2.772.79 2.74 2.79 2.983.30 3.53 3.682344.50 2596.60 3003.48 3390.76 3585.40 3701.28 3824.29 4150.85 4713.02 5527.836336.33 6545.27 5777.63 3946.97 2217.04 1059.39 425.35 161.44 85.78 51.7230.89 15.55 5.81 2.82 2.95 3.01 3.02 3.04 3.17 3.273.26 3.16 3.11 3.24 3.49 3.63 3.682344.50 2552.00 2942.93 3322.89 3533.62 3659.61 3717.54 3877.29 4127.05 4509.084907.10 4887.72 4150.92 2784.93 1531.18 724.60 288.20 128.57 75.31 48.0830.03 16.36 7.09 3.48 3.60 3.63 3.65 3.66 3.82 3.623.69 3.46 3.30 3.25 3.57 3.67 3.682344.50 2524.43 2878.96 3183.09 3320.39 3308.42 3116.52 2985.21 2991.80 3098.873181.85 2973.87 2406.80 1612.42 900.68 435.98 213.43 112.78 65.64 42.2526.38 14.56 6.64 3.82 3.93 3.93 3.85 3.80 3.92 3.963.87 3.65 3.52 3.52 3.64 3.70 3.682344.50 2487.59 2764.16 2938.84 2929.59 2721.29 2525.47 2395.54 2355.64 2327.372253.97 2038.30 1617.67 1101.17 649.08 345.06 178.20 94.04 55.53 35.8422.06 11.90 5.45 3.95 4.10 4.10 4.03 3.97 4.05 4.104.02 3.80 3.68 3.66 3.74 3.78 3.682344.50 2442.52 2613.11 2653.02 2495.76 2339.62 2215.39 2099.80 2011.94 1875.401639.41 1309.94 950.03 621.75 368.38 206.00 115.13 67.51 43.56 28.3916.86 8.52 3.92 3.82 4.07 4.20 4.16 4.16 4.10 4.234.04 3.96 3.77 3.86 3.79 3.76 3.682344.50 2394.84 2443.89 2363.61 2198.25 2094.10 2004.49 1890.07 1699.98 1392.031035.60 684.79 430.62 268.10 167.05 105.82 69.52 47.34 32.48 20.3511.18 5.00 2.99 3.38 3.70 4.04 4.17 4.22 4.26 4.234.16 4.06 3.97 3.91 3.89 3.83 3.682344.50 2345.83 2287.28 2115.88 1967.35 1862.32 1780.63 1600.11 1303.95 927.28567.47 328.71 196.86 129.10 92.15 67.32 48.81 34.48 22.71 12.955.94 2.24 2.35 2.79 3.30 3.61 3.88 4.05 4.10 4.124.11 4.10 4.09 4.06 3.99 3.88 3.682344.50 2298.45 2151.44 1912.20 1725.37 1577.52 1412.18 1157.23 835.74 520.05301.33 184.09 120.37 89.96 68.77 50.24 35.77 23.92 14.03 6.462.00 1.33 1.76 2.23 2.723.17 3.55 3.80 3.974.044.04 4.15 4.20 4.16 4.12 3.98 3.682344.50 2256.24 2042.52 1725.61 1447.65 1203.90 941.49 677.13 433.11 267.19175.87 124.78 96.31 76.67 58.92 41.87 26.55 15.26 7.09 1.990.65 0.94 1.32 1.78 2.30 2.81 3.27 3.63 3.86 4.024.12 4.20 4.25 4.26 4.15 3.91 3.682344.50 2221.70 1966.52 1588.08 1212.47 862.59 580.58 367.73 239.29 166.85130.50 108.12 90.29 72.86 55.10 37.69 21.61 8.98 2.41 0.290.44 0.70 1.04 1.50 2.05 2.62 3.15 3.60 3.92 4.114.22 4.29 4.34 4.35 4.24 3.96 3.682344.50 2198.75 1922.42 1511.11 1074.47 681.86 410.83 252.79 175.47122.64 105.78 89.06 72.42 54.92 37.07 20.41 7.11 0.16 0.250.38 0.52 0.95 1.38 2.01 2.59 3.04 3.54 4.01 4.284.39 4.43 4.46 4.51 4.46 4.09 3.682344.50 2189.54 1920.51 1509.64 1092.79 737.18 478.01 305.57 208.63 156.49127.76 108.32 91.11 74.21 56.87 39.33 23.16 10.00 2.96 0.370.41 0.73 0.98 1.66 2.18 2.68 3.30 3.66 3.99 4.234.37 4.58 4.62 4.68 4.62 4.22 3.682344.50 2193.74 1960.44 1596.00 1257.77 995.79 754.78 542.45 361.74 237.12162.26 119.97 96.60 78.69 61.46 44.50 28.75 16.91 8.36 2.750.67 0.91 1.33 1.83 2.38 2.92 3.40 3.80 4.12 4.344.51 4.58 4.61 4.61 4.55 4.23 3.682344.50 2211.56 2029.55 1743.96 1520.36 1360.06 1199.47 970.80 704.77 442.93263.63 166.01 115.49 90.51 70.87 52.86 37.87 25.84 15.82 7.942.84 1.28 1.74 2.27 2.793.28 3.714.04 4.28 4.444.50 4.51 4.52 4.50 4.36 4.11 3.682344.50 2237.35 2125.40 1930.47 1774.94 1684.59 1611.53 1453.18 1175.29 832.27502.59 289.52 175.66 121.06 90.43 67.34 49.91 36.02 24.45 14.777.33 2.92 2.30 2.84 3.32 3.70 4.02 4.31 4.53 4.574.56 4.49 4.47 4.36 4.25 4.02 3.682344.50 2272.53 2247.33 2146.65 2022.30 1950.32 1902.42 1814.40 1636.46 1326.87950.77 610.38 375.67 230.68 147.00 98.84 68.40 48.79 34.47 22.6713.15 6.51 3.12 3.44 3.83 4.09 4.27 4.47 4.61 4.654.56 4.42 4.31 4.21 4.14 3.95 3.682344.50 2311.95 2388.95 2410.42 2292.83 2191.83 2105.62 2037.16 1939.38 1789.011531.50 1191.02 843.19 536.54 312.43 179.46 105.90 67.14 45.8219.65 10.80 5.19 3.79 4.10 4.24 4.37 4.41 4.52 4.554.49 4.32 4.19 4.09 4.04 3.92 3.682344.50 2352.84 2535.31 2701.01 2679.06 2504.55 2368.37 2250.82 2213.99 2195.252139.13 1921.26 1532.67 1044.69 608.84 328.46 174.19 95.10 58.57 39.4625.66 14.88 7.34 3.89 4.10 4.15 4.11 4.08 4.20 4.274.30 4.08 3.92 3.90 3.94 3.79 3.682344.50 2390.09 2660.00 2956.71 3109.55 3072.81 2874.28 2715.57 2684.95 2755.982918.70 2808.63 2337.90 1609.83 901.81 444.35 216.68 116.45 70.10 46.6930.71 18.26 9.13 4.07 3.90 3.91 3.80 3.69 3.75 3.903.96 3.88 3.76 3.73 3.79 3.78 3.682344.50 2435.97 2769.83 3158.84 3431.17 3593.14 3701.11 3790.29 3958.02 4275.394697.17 4756.70 4142.08 2818.14 1557.05 746.50 290.50 126.44 77.04 52.2033.95 19.68 9.34 3.68 3.43 3.54 3.63 3.82 4.07 4.204.10 3.85 3.60 3.49 3.55 3.62 3.68。
超全面的LED灯具照明配光分析

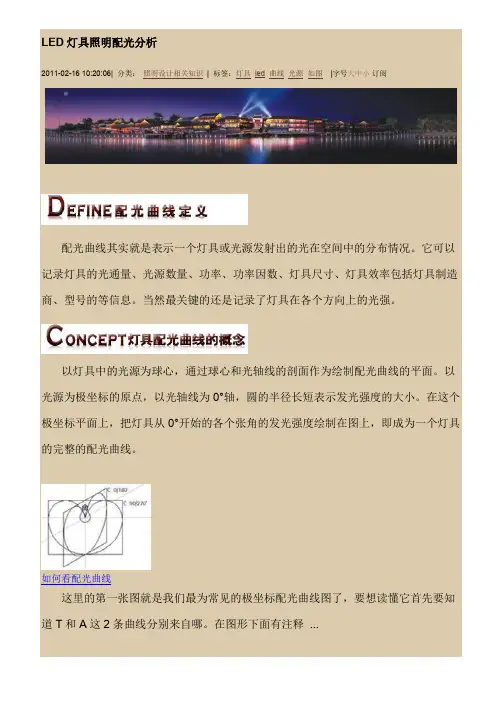

LED灯具照明配光分析2011-02-16 10:20:06| 分类：照明设计相关知识| 标签：灯具 led 曲线光源如图|字号大中小订阅配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
以灯具中的光源为球心，通过球心和光轴线的剖面作为绘制配光曲线的平面。
以光源为极坐标的原点，以光轴线为0°轴，圆的半径长短表示发光强度的大小。
在这个极坐标平面上，把灯具从0°开始的各个张角的发光强度绘制在图上，即成为一个灯具的完整的配光曲线。
如何看配光曲线这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释 ...照明配光基本类型定义室内照明的配光类型并无专门定义。
在道路照明中，CIE和IES都是根据光强的前向分布和侧向分布的组合来定义类型。
IES前向分布类型...配光曲线常见的两种表示方法极坐标表示法：这种方法通常用于描述室内和道路的灯具的光分布。
它很形象地以极坐标的原点表示灯具的光中心，以一定方向的矢量 ...光度学的基本知识平面角和立体角：平面角的单位叫弧度，1弧度是半径为1米的园上，1米长的圆弧对圆心所张的角。
立体角的单位叫球面度(sr)，1球面度是半径为1米的球面上，1平方米的球面对球心所张的立体角。
光通量：光通量是光源在单位时间内发出的光量，也即为辐射通量(或辐射功率)能够被人眼视觉系统所感受的那部分有效当量。
常用的光度测量定律照度的平方反比定律：垂直于光线传播方向的照度与光源在该方向的光强成正比，与光源到表面的距离的平方成反比。
注意：只有点光源才符合距离平方反比定律。
(测试距离不应少于灯具出光口面最大尺寸的10倍灯具光度学坐标体系球体表示的等光强曲线：1、光源放于球体中心；2、光源的尺寸与球体的半径相比能满足点光源的条件；3、球体上的坐标可用来表示此方向的光线；4、球面上光强相等的点连接起来，即得如图的灯光强曲线。
UGR灯具眩光值的最全解释
UGR眩光表格到底该怎么看？经常有同学问，配光曲线测试报告中的UGR眩光表该怎么看？一般的人都不大关心这个表，但问的人却是心急如焚啊，问这个问题，要么是卖灯的，要么是做外贸的，还有就是做光学的。
卖灯的和做外贸的，一般是客户要这个数据，必须得知道；而做光学的，大都是客户要求把灯具配光的UGR做到某一个值以下，必须得参考这个表。
▲配光测试报告中的UGR眩光表格这个UGR眩光表格是室内灯具在进行光度数据测试时生成的一个表格，主要作用是快速查询该灯具在标准条件下的室内空间的UGR值。
这个表不光是在测试报告中可以得到，在一些其他软件中也可以得到，比如DIALux。
▲DIALux软件中生成的UGR眩光表格UGR眩光表格究竟该怎么去看呢？以上图为例，表中前三行是空间的反射率，此处不再赘述，详细可以翻阅建筑照明标准中的相关解释。
我们着重解释一下空间尺寸和观察方向。
空间尺寸X和Y，表中给出了X=2H，4H，8H，12H，Y则根据X的不同有不同的变化。
我们先来看H。
H一般指高度，这里也一样，但不是我们通常认为的灯具安装高度，而是观察者眼睛位置到灯具安装位置的高度。
▲UGR表中的H高度示意。
在空间尺寸后面，有两列观察者方向的描述，在测试报告里描述为“交叉”和“向前”，而在DIALux软件里，却翻译的是“纬向观察方向向灯轴”和“平行观察方向向灯轴”，不得不说DIALux软件的翻译很成问题，压根就看不懂。
解释一下，测试报告中的“交叉”实际应该是垂直观察者视线方向。
对应DIALux软件中的“纬向观察方向向灯轴”。
”向前“实际是平行与观察者视线方向，对应DIALux软件中的“平行观察方向向灯轴”。
▲平行于观察者视线方向▲垂直于观察者视线方向那观察者的位置该如何确定，在CIE的相关标准中，观察者的位置建议设置在空间一侧墙壁的中点。
▲观察者位置好了，解释完了所有的要素，我们来看图2的表格，举个例子：空间长：5.4m空间宽：3.6m空间高：3.0m空间的反射率分别是70、50、20我们先来算出H，H=空间的高度3m-观察者的眼睛高度1.2m=1.8m空间长5.4m/1.8m=3H空间宽3.6m/1.8m=2H那么该灯具在该空间下两个观察者方向的UGR值就应该如下表中标识所示。
4.1.1(3)如何看懂配光曲线
Yu Guangwen Major: Department of Industrial Design, AAD, THU E-mail: Denshil.yu@
Copyright 2009 Denshil, Tsinghua University Powered by Denshil
Preliminary Research of LED Lighting Design Content
Yu Guangwen来自June, 30, 2009
例1 轴对称灯具配光曲线
0°
270°
180° 90°
左图中，黄色线表示过水平面0 °-180 °方向并与水平面垂直的面（右图中的浅黄色面），同理红色线表示过水平 面90°-270 °方向并与水平面垂直的面（右图中的粉红色面）。左右两图的色彩（红、黄）对应，绿色线表示45 ° -225 ° 方向，右图中未表示。
Yu Guangwen
June, 30, 2009
•配光曲线是描述灯具的光强在空间的分布的。
•光源在给定方向的单位立体角内发出的光通量定义为光源在该方向上的发光强度（简称光强）
•配光曲线中，常以光通量为1000lm的家乡光源提供光强分布数据，目的是为了方便比较不同的照明工 具的照明特性。（只跟数据有关，方便比较） •如下图
•/Quan/VBBS3028_0_0_1_0_1.html 上有其他人对配光曲线的解释 左图是光强的立体空间分布，取 一个截面，形成右图（因为白炽灯是轴 对称灯具，故用此图可以表示）。 右图经线表示此平面上的个方向 的角度，纬线表示光强的数值。如：红 线方向表示，在此平面上距离光源发光 方向30 °的发光强度≈140cd。 也就是说，配光曲线只表示此光 源在空间的光强的分布，跟其他的没有 关系。 将配光曲线输入电脑可以用于计 算灯具的其他数值。（比如通过灯具的 总光通量、灯杆高度等可以得出路面的 亮度，从而计算此灯具的配置方式与数 量、空间的与水平的照度。此段比较难 以理解可以忽略）
如何看配光曲线 图文解读
如何看配光曲线图文解读配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对 称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非 对 称：就是指C0°-180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光 (< 20°)中配光 (20°> 40°)宽配光 (> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图：T = C0°-180°A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。
在图形下面有注释：T = C0°-180°A = C90°-270°这个C表示的是水平面的角度(立体角是由水平角度和垂直角度2个角度组成)。
0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如下图：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
Dialux模拟报告解读
二、常用术语
英文： luminous flu总的辐射通量 单位： “流明”，lumen或lm 。
英文：illuminance
照
度
定义：被照物体表面单位面积所接受的光通量 单位：勒克斯(Lux,lx) 。即 1lm/m2 。
英文：Luminance
亮
度
定义：被照物体表面单位面积上的发光强度。 单位：坎德拉/平方米（cd/m2）
二、常用术语
光强 分布
英文：Distribution of Luminous intensity 定义：用曲线或表格表示光源或灯具在空间方向 的发光强度，也称配光
等照度 曲线
英文：Iso-illuminance curve 定义：连结面上等照度的点的曲线或曲线群。
等亮度 曲线
英文：Iso-luminance curve 定义：连接面上等亮度的点的曲线或曲线群
二、常用术语
英文：Working plane
工作面
定义：在其表面进行工作的平面。一般为0.75m 的水平面
平均 照度
英文：Average illuminance 定义：规定表面上的照度平均值
最小 照度
英文：Minimum illuminance 定义：规定表面上的照度最小值
二、常用术语
最大 照度
Dialux照明模拟报告解读 Dialux照明模拟报告解读
长城开发NEBU LED照明 2012-3
目录
一 二 三
Dialux软件简介
报告中常用术语
报告内容解读
一、Dialux软件简介
DIALux于1993年在德国成立，十年来，陆续与Philips，BEGA，THORN，ERCO， DIALux于1993年在德国成立，十年来，陆续与Philips，BEGA，THORN，ERCO， 年在德国成立 Philips OSRAM，BJB， 等全球知名的照明厂商合作，2002年底 年底， OSRAM，BJB，Meyer,Louis Poulsen 等全球知名的照明厂商合作，2002年底，德国 DIALux进军亚洲市场，并与全球各地的照明专业人士共同负责亚洲区DIALux的教育 DIALux进军亚洲市场，并与全球各地的照明专业人士共同负责亚洲区DIALux的教育 进军亚洲市场 DIALux 推广及募集亚洲区的照明厂商加入DIALux团队， 推广及募集亚洲区的照明厂商加入DIALux团队，共同提升照明产业水准并提供完整 DIALux团队 的照明设计谘询和解决方案。 的照明设计谘询和解决方案。 德国DIALux是一套具有3D模拟照明设计计算的软体并支援各灯具光源资料(IES、 德国DIALux是一套具有3D模拟照明设计计算的软体并支援各灯具光源资料(IES、 DIALux是一套具有3D模拟照明设计计算的软体并支援各灯具光源资料 CIE、CIBSE、ULD、PDF等 CAD。DIALux在欧洲已经发展十年的时间 在欧洲已经发展十年的时间， CIE、CIBSE、ULD、PDF等)、及AUTO CAD。DIALux在欧洲已经发展十年的时间，在照 明设计业界，已是普及性的照明软体，对于亚洲区却是一种全新的设计模式， 明设计业界，已是普及性的照明软体，对于亚洲区却是一种全新的设计模式，以往 许多的设计师遇到照明设计总是委外包工，却无法全程掌握品质及时间，不然就是 许多的设计师遇到照明设计总是委外包工，却无法全程掌握品质及时间， 凭经验值配规划照明设计，但在误差上就相对的很大。德国DIALux可以完整呈现3D 凭经验值配规划照明设计，但在误差上就相对的很大。德国DIALux可以完整呈现3D DIALux可以完整呈现 图、输出完整的施工图(灯具、家俱、空间等参数) 、消耗电力值及精确的照度值来 输出完整的施工图(灯具、家俱、空间等参数) 检视是否是到照明的标准。 检视是否是到照明的标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分类
类型 报告包含的数据
室内灯具
1.室内灯具数据表 2.配光曲线 3.光强分布数据 4.平面等 照度曲线 5.空间等照度曲线 6.灯具等光强图 7.UF利用 系数 8.工作面利用系数 9.灯具概算曲线 10.灯具有效平 均照度图 11.亮度限制曲线 12.灯具环带光通量 13.平面 照度曲线 1.投光灯具数据表 2.配光曲线 3.光强分布数据 4.灯具等 光强图 5.区域光通量 6.灯具有效平均照度图
工作面利用系数
工作面的利用率，根据顶棚、墙面、地板的反射率和室空间比，相对应的工 作面利用系数。 室空间比：一个房间按受照的情况下不同，可分为三个空间：最上面为顶棚 空间，工作面以下为地板空间，中间部分则称为室空间。 公式：（5*室空间高度*（长+宽））/（长*宽） 工作面利用系数：工作面所接收的总光通量/该房间所有灯具所发出的光通量。
灯具配光曲线
配光曲线：灯具在空间各方向 上的发光强度都不一样，用数 据和图形把照明灯具发光强度 在空间的分布状况记录下来， 将各处相近的光强连接起来即 形成光强分布曲线，也叫配光 曲线。 平均光束角（50%）：以最大 光强的百分之五十的夹角。
最大光强处圆锥面光强分布曲线
道路灯具投射到地面的光 强分布曲线。
灯具概算曲线
室内灯具概算曲线算出在指定房间条件下要达到一定的工作面的照度要求所需要 的灯具个数。 上图在满足平均照度为100lx，安装高度分别为4、5、6、7米时相对应的面积所 需求安装灯具的个数。
墙面和天花板利用系数
根据顶棚、墙面、 地板的反射率和室 空间比，相对应的 墙面/天花板利用 系数。 室空间比：一个房 间按受照的情况下 不同，可分为三个 空间：最上面为顶 棚空间，工作面以 下为地板空间，中 间部分则称为室空 间。 公式：（5*室空间 高度*（长+宽）） /（长*宽） 墙面/天花板利用 系数：墙面/天花 板所接收的总光通 量/该房间所有灯 具所发出的光通量。
UGR(Unified Glare Rating)数据表
UGR（统一眩光 值）：光对人眼 造成不舒适感的 感觉的量。其量 值可按规定计算 条件用CIE统一眩 光值公式计算。 原工业和民用照 明设计标准规定 室内一般照明的 直接眩光，是根 据亮度限制曲线 进行限制的 。眩 光是不定的。
UF利用系数表
Байду номын сангаас
支持的文件格式有：1.光电报告（PDF） 2.CIE（国际照明委员会） 3.CEN（欧洲标准格 式） 4.IES（北美标准格式） 5. CIB (英国标准格式) 6.LDT（欧洲标准格式）
目录
数据类型 页码 适用于 投光灯数据表 -----------------------------------3-----------------------------------投光灯具 室内灯数据表------------------------------------4-----------------------------------室内灯具 道路灯数据表------------------------------------5-----------------------------------道路灯具 灯具配光曲线------------------------------------6-----------------------------------投光、室内、道路灯具 最大光强处圆锥面光强分布曲线-----------7-----------------------------------道路灯具 空间等照度曲线---------------------------------8-----------------------------------室内灯具 灯具环带光通量---------------------------------9-----------------------------------投光、室内、道路灯具 亮度限制曲线------------------------------------10----------------------------------室内灯具 工作面利用系数---------------------------------11----------------------------------室内灯具 灯具概算曲线------------------------------------12----------------------------------室内灯具 墙面和天花板利用系数------------------------13---------------------------------室内灯具 UGR (Unified Glare Rating)数据表------------14---------------------------------室内灯具 UF利用系数表------------------------------------15---------------------------------室内灯具 道路灯具等光强图(圆形网图)----------------16---------------------------------道路灯具 灯具利用系数曲线-------------------------------17---------------------------------道路灯具 水平面等照度曲线-------------------------------18---------------------------------道路灯具 灯具环带光通量----------------------------------19----------------------------------投光、室内、道路灯具 灯具等光强曲线-----------------------------------20---------------------------------投光、室内、道路灯具 平面等照度曲线-----------------------------------21---------------------------------投光、室内灯具 灯具有效平均照度图-----------------------------22---------------------------------投光、室内灯具 平面照度曲线---------------------------------------23---------------------------------投光、室内灯具 光强分布数据表------------------------------------24---------------------------------投光、室内、道路灯具 相对光谱和色度图---------------------------------25---------------------------------投光、室内、道路灯具 显色指数（CRI）和色温------------------------26----------------------------------投光、室内、道路灯具
空间等照度曲线
以测试灯具为中心，取一切割面上 的照度相等的连线。能详细显示该 切割面的光强分布曲线。 左图考察在灯具下2m至12m，距离 9m的截面(C0平面)的照度分布状况。
灯具环带光通量
详细相对应的C轴和Gamma轴测试光强数据，以及相对应的环带光通 量和总光通量。
亮度限制曲线
亮度限制曲线:工业和民用照明设计标准规定室内一般照明的直接眩光, 是根据亮 度限制曲线进行限制的
道路灯数据表
反映出灯具的基本参数：光通量、光效、峰值光强、上/下射光通 比等数据。 光 通 量 ：被测试灯具所能发出的总能量，单位lm（流明）。 光 效 ：灯具的光通量与灯具实测功率的比。单位lm/W（流明 每瓦） 峰值光强位置：灯具发光的最大光强在配光曲线中的位置 上射光通比：以灯具发光中心水平面以照射到上方的光通量与总光 通量的比值。 下射光通比：以灯具发光中心水平面以照射到下方的光通量与总光 通量的比值。
投光灯数据表
反映出灯具的基本参数：光通量、光效、峰值光强等数据。
光 通 量 ：被测试灯具所能发出的总能量，单位lm（流明）。 光 效 ：灯具的光通量与灯具实测功率的比。单位lm/W（流明每瓦） 有效效率：根据灯具配光曲线中的平均光束角所占的百分比定义。 有效光通：根据灯具配光曲线中的平均光束角内所占的百分比定义。
光强分布数据表
相对光谱图和色度图
相对光谱：横坐标（波长）相对应的竖线（纵坐标）的波峰值是在该波长上光的 辐射强度比值。 CIE1931色度图:1931 CIE（国际照明协会）的色度图。由RGB转换过来的色度系 统.通常以其2D方式xy色度图表现
显色指数（CRI）和色温
显色指数（CRI）：光源对物体的显色能力的评价指标。 一般显色指数：R1~R8 八种彩度中等的标准色样。 特殊显色指数：R9~R15 红、黄、绿、蓝、欧美青年妇女的肤色、叶绿色、亚 洲青年妇女的肤色。 平均显色指数（一般）：Ra 平均显色指数（特殊）：Ri 色温的变化与颜色：蓝->浅蓝->白->浅黄->黄->橙->橙红->红之间变化 （15000K~6500K~1800K）
光电报告基础认识
目的
加强光电测试数据的认识，进一步了解光电。
范围
适用与GO-R5000分布光度测试系统所导出的测试数据。
GO-R5000全空间快速分布光度计,它组合了近场、准远场和远场分布光度计和更多强大 功能于一体,完全满足国标GB/T 24824-2009和IESNA LM-79标准要求，广泛应用于各种发 光的产品（主要包括：路灯、室内灯、投光灯、汽车灯、交通信号灯、LED灯、白炽灯、 HID灯等各种发光产品的高精度的光强分布和总光通量测量）。
