混凝土结构及构件实体检测
建筑工程混凝土结构实体检测及加固的要点论述
目录一、背景 (2)二、混凝土结构实体检测 (2)2.1.检测内容 (2)2.2.检测原则 (2)2.3.抽样回弹检测原则 (2)2.3.1.测区布置 (2)2.4.回弹操作步骤 (2)2.5.混凝土强度的计算原理 (2)2.5.1 混凝土强度平均值及标准差 (2)2.5.2.单个构件钻芯取样法 (3)2.5.批次构件取芯修正 (3)2.6.第二次扩大检测 (4)三、构件加固及拆除置换 (4)3.1情况简介 (4)3.2.置换施工过程 (4)3.3.支架搭设 (4)3.4楼板支撑 (4)3.5.模板支设要求 (4)3.6灌浆料浇灌 (5)3.7.模板拆除 (5)3.8.注意事项 (5)四、编制依据 (6)（1）结构加固及拆除置换施工图纸。
(6)（2）国家现行的主要规范、标准、施工技术规程 (6)参与混凝土实体检测的心得 (7)建筑工程混凝土结构实体检测及加固的要点论述一、背景当前，建筑混凝土结构质量存在很多问题，导致建筑工程质量不合规范，从而引发严重的工程事故，并会影响整个建筑的使用年限，因此为提升建筑混凝土结构质量，对混凝土结构进行实体检测显得尤为重要。
为了加强混凝土结构工程的实体检测的进行，本项目根据《钻芯法检测混凝土强度技术规程》JGJ/T384—2016），《回弹法检测混凝土抗压强度技术规程》JGJ/T23,《混凝土结构工程施工质量验收规范》(GB50204-2002) 以及有关技术标准，结合本市政府实际制定的相关建筑规定，由第三方检测单位对建筑混凝土结构进行抽查。
二、混凝土结构实体检测2.1.检测内容本项目混凝土结构实体检测内容，主要包括回弹法取芯法检测混凝土强度，钢筋保护层厚度检测，楼板厚度检测。
检测设备需要混凝土回弹仪、电钻、酚酞酒精试剂，碳化仪等。
2.2.检测原则回弹取芯检测法，是混凝土结构实体检测常用的检测方法，具有方便快捷、无损、检测费用相对较低的优势，因此在混凝土结构检测中有着广泛的应用。
混凝土结构实体检测
混凝土结构实体检测评定及注意事项1、实体检测目的混凝土结构实体检测的目的就是为对施工质量进行检验评定,为工程验收提供资料。
《建筑工程施工质量验收统一标准》GB50300—2001:第3、0、3条第8款“对涉及结构安全与使用功能的重要分部工程应进行抽样检测”;第5、0、3条第3款“地基与基础、主体结构与设备安装等分部工程有关安全及功能的检验与抽样检测结果应符合有关规定”。
建筑安装工程给排水、电气、空调、燃气等,安装完成后对设备运行进行实体检验。
混凝土结构工程完成后加载试验量大,会损坏结构,选择一种替代方法进行实体检验,取混凝土结构中关键的两种材料—钢筋与混凝土各选一项进行检验。
《混凝土工程施工质量验收规范》(GB 50204—2002)第10章与附录D、附录E规定。
2 检测检验的组织与实施组织者:施工单位就是实体检验的组织者,由施工项目技术负责人负责。
监督见证者:监理工程师(建设单位项目专业技术负责人)对实体检验进行见证,包括取样时在场,参与确定取样部位与数量,监督检测试验过程,审核试验结果及对检测结果的确认。
检测单位:承担结构实体检验的实验室或检测单位应具有相应的资质,以保证检测结果的科学、准确、公正。
3 检测项目混凝土施工验收规范第10、1、2条结构实体检验应包括:1)混凝土强度、钢筋保护层厚度;2)工程合同约定的项目(根据工程需要由合同事先约定)3)必要时可检验其她项目(一般为质量纠纷或事故处理等特殊情况)。
常规项目两项:混凝土强度,钢筋保护层厚度评定标准:实测结果与设计文件要求的混凝土强度等级与保护层厚度对比。
4 混凝土强度实体检测混凝土强度检测方法:一般情况下用同条件试块的强度作为实体验收的依据,没有条件时或同条件试块强度出现问题时,现场构件上检测混凝土强度标养试块强度(检验批混凝土验收);同条件试块强度(该强度等级混凝土实体强度验收);构件上非破损或局部破损方法检测推定强度;4、1标养试块强度特点:以其统一检测验收的条件而具有较好的可比性,反映的就是混凝土拌合物的组成与搅拌质量,实际上只就是一种“材料混凝土强度”,无法反映施工工艺(振捣、成型)与养护条件(温湿度、龄期)的影响。
混凝土结构实体检验专项方案
保障性住房（姚坊）一期工程结构实体检验方案编制单位：福建远方建设有限公司一、说明依据《混凝土结构工程施工质量验收规范》GB50204-2015的要求，对涉及到结构安全的重要部位应进行结构实体检验，承担结构实体检验的试验室应具有相应的资质。
根据杭保障性住房（姚坊）一期工程特点，为认真对待本次基础及主体结构实体检验，特制定本检验方案。
具体检测内容为：1、混凝土强度、钢筋保护层厚度，层高，楼板厚度；以及工程合同约定的项目，当工程合同无特别约定时，对混凝土强度的检验，应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。
砖砌分项中的砌体砂浆饱满度、砌体垂直度、表面平整度、水平灰缝平直度、十皮灰缝水平厚度、楼（顶）面标高、洞口（后塞口）尺寸、轴线开间。
二、工程概况本工程地质勘察工作由福建磐基岩土工程勘察有限公司勘察，建筑面积:总建筑面积15634.139m2。
建筑高度：7#、9#、11#、12#、13#、15#/16#楼建筑高度均为18.25m，为二类高层建筑。
层数：7#、9#、11#、12#、13#、15#、16#建筑层数均为地上5层。
层高：7#、9#、11#、13#、15#、16#楼一层的高度均为2.19m，2~5层的高度均为3m；12#楼一层的高度为5.19m，2~5层的高度均为3m。
1、混凝土结构设计强度等级：2、钢筋保护层设计厚度：三、实体检验（一）混凝土分项（GB50204——2002）：1、混凝土强度检验1）混凝土标准养护试件的取样及留置规定：①每拌制100盘且不超过100M3的同配合比的混凝土，取样不得少于一次；②每个工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；③当一次连续浇筑超过1000M3时，同一配合比的混凝土每200M3取样不得少于一次；④每一楼层、同一配合比的混凝土，取样不得少于一次；⑤每次应至少留置一组标准养护试件，指导模板拆除的同条件养护试件的留置组数应根据实际需要确定。

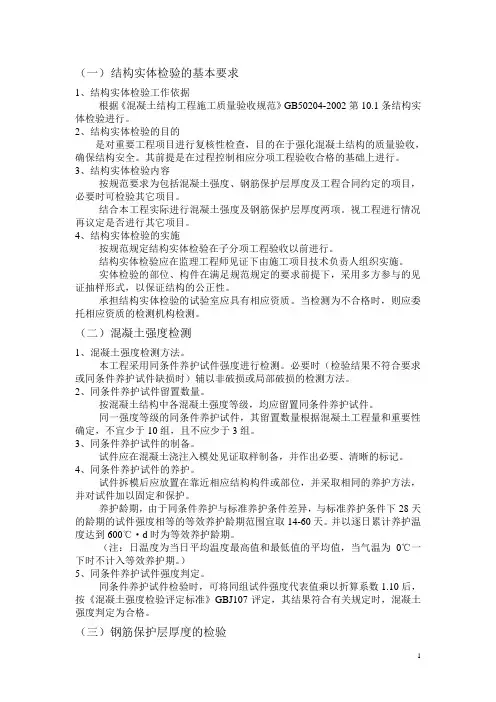

混凝土结构工程 结构实体检验计划
（一）结构实体检验的基本要求1、结构实体检验工作依据根据《混凝土结构工程施工质量验收规范》GB50204-2002第10.1条结构实体检验进行。
2、结构实体检验的目的是对重要工程项目进行复核性检查，目的在于强化混凝土结构的质量验收，确保结构安全。
其前提是在过程控制相应分项工程验收合格的基础上进行。
3、结构实体检验内容按规范要求为包括混凝土强度、钢筋保护层厚度及工程合同约定的项目，必要时可检验其它项目。
结合本工程实际进行混凝土强度及钢筋保护层厚度两项。
视工程进行情况再议定是否进行其它项目。
4、结构实体检验的实施按规范规定结构实体检验在子分项工程验收以前进行。
结构实体检验应在监理工程师见证下由施工项目技术负责人组织实施。
实体检验的部位、构件在满足规范规定的要求前提下，采用多方参与的见证抽样形式，以保证结构的公正性。
承担结构实体检验的试验室应具有相应资质。
当检测为不合格时，则应委托相应资质的检测机构检测。
（二）混凝土强度检测1、混凝土强度检测方法。
本工程采用同条件养护试件强度进行检测。
必要时（检验结果不符合要求或同条件养护试件缺损时）辅以非破损或局部破损的检测方法。
2、同条件养护试件留置数量。
按混凝土结构中各混凝土强度等级，均应留置同条件养护试件。
同一强度等级的同条件养护试件，其留置数量根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。
3、同条件养护试件的制备。
试件应在混凝土浇注入模处见证取样制备，并作出必要、清晰的标记。
4、同条件养护试件的养护。
试件拆模后应放置在靠近相应结构构件或部位，并采取相同的养护方法，并对试件加以固定和保护。
养护龄期，由于同条件养护与标准养护条件差异，与标准养护条件下28天的龄期的试件强度相等的等效养护龄期范围宜取14-60天。
并以逐日累计养护温度达到600℃·d时为等效养护龄期。
（注：日温度为当日平均温度最高值和最低值的平均值，当气温为0℃一下时不计入等效养护期。

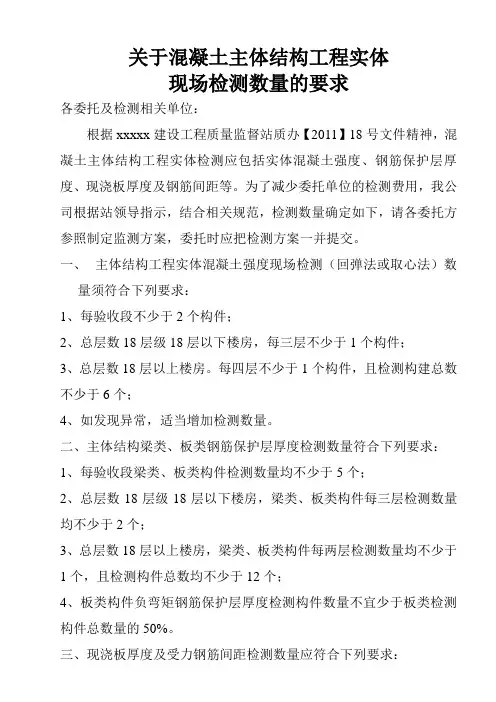

混凝土主体结构工程实体现场检测数量的要求
关于混凝土主体结构工程实体现场检测数量的要求各委托及检测相关单位：根据xxxxx建设工程质量监督站质办【2011】18号文件精神，混凝土主体结构工程实体检测应包括实体混凝土强度、钢筋保护层厚度、现浇板厚度及钢筋间距等。
为了减少委托单位的检测费用，我公司根据站领导指示，结合相关规范，检测数量确定如下，请各委托方参照制定监测方案，委托时应把检测方案一并提交。
一、主体结构工程实体混凝土强度现场检测（回弹法或取心法）数量须符合下列要求：1、每验收段不少于2个构件；2、总层数18层级18层以下楼房，每三层不少于1个构件；3、总层数18层以上楼房。
每四层不少于1个构件，且检测构建总数不少于6个；4、如发现异常，适当增加检测数量。
二、主体结构梁类、板类钢筋保护层厚度检测数量符合下列要求：1、每验收段梁类、板类构件检测数量均不少于5个；2、总层数18层级18层以下楼房，梁类、板类构件每三层检测数量均不少于2个；3、总层数18层以上楼房，梁类、板类构件每两层检测数量均不少于1个，且检测构件总数均不少于12个；4、板类构件负弯矩钢筋保护层厚度检测构件数量不宜少于板类检测构件总数量的50%。
三、现浇板厚度及受力钢筋间距检测数量应符合下列要求：1、检测构件与钢筋保护层厚度检测构件相同，在测试板类构件钢筋保护层厚度时，同时测试钢筋平均间距；2、现浇板厚度测试为每块现浇板测试三点，测点均匀布置在现浇板的一条对角线上。
四、对于委托单位要求增加检测数量的，我单位将积极配合检测。
五、混凝土子分部工程验收以混凝土同条件（600℃·d）养护试件检测报告结合主体结构工程实体现场检测报告确定。
六、构筑物及其它结构形式视工程情况具体确定。
七、此检测数量xxx年xx月xx日起执行（以检测时间为准）。
附件：混凝土主体结构工程实体现场监测方案格式样板。
xxxxx工程质量检测中心有限公司xxxx年xxxx月xxxx日混凝土主体结构工程实体现场检测方案根据芜湖市建设工程质量监督站质办【2011】18号文件精神，混凝土主体结构工程实体检测应包括实体混凝土强度、钢筋保护层厚度、现浇板厚度及钢筋间距等。

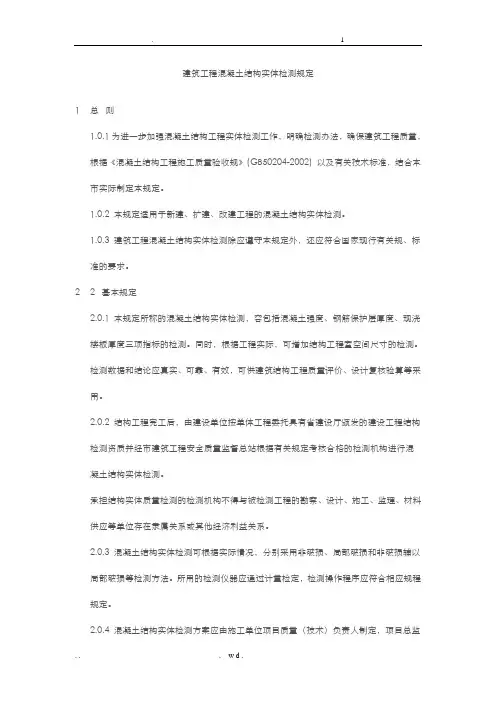

建筑工程混凝土结构实体检测规定
建筑工程混凝土结构实体检测规定1总则1.0.1为进一步加强混凝土结构工程实体检测工作，明确检测办法，确保建筑工程质量，根据《混凝土结构工程施工质量验收规》(GB50204-2002) 以及有关技术标准，结合本市实际制定本规定。
1.0.2 本规定适用于新建、扩建、改建工程的混凝土结构实体检测。
1.0.3 建筑工程混凝土结构实体检测除应遵守本规定外，还应符合国家现行有关规、标准的要求。
2 2 基本规定2.0.1 本规定所称的混凝土结构实体检测，容包括混凝土强度、钢筋保护层厚度、现浇楼板厚度三项指标的检测。
同时，根据工程实际，可增加结构工程室空间尺寸的检测。
检测数据和结论应真实、可靠、有效，可供建筑结构工程质量评价、设计复核验算等采用。
2.0.2 结构工程完工后，由建设单位按单体工程委托具有省建设厅颁发的建设工程结构检测资质并经市建筑工程安全质量监督总站根据有关规定考核合格的检测机构进行混凝土结构实体检测。
承担结构实体质量检测的检测机构不得与被检测工程的勘察、设计、施工、监理、材料供应等单位存在隶属关系或其他经济利益关系。
2.0.3 混凝土结构实体检测可根据实际情况，分别采用非破损、局部破损和非破损辅以局部破损等检测方法。
所用的检测仪器应通过计量检定，检测操作程序应符合相应规程规定。
2.0.4 混凝土结构实体检测方案应由施工单位项目质量（技术）负责人制定，项目总监理工程师审核，必要时，设计单位项目负责人可参与审核，经建设单位项目负责人批准。
混凝土结构实体检测方案的制定应符合抽取有代表性的楼层、构件并兼顾随机的原则，明确所抽检楼层的构件总数（地下室工程的混凝土强度检测应注明施工检验批数量和具体轴线），并在实施前将审批通过的混凝土结构实体检测方案报市建筑工程安全质量监督总站备案。
2.0.5 凡被市建委列入质量安全重点监管的施工企业施工或列入重点监管的预拌混凝土生产企业供应混凝土的工程，按有关规定要求，加大结构实体检测数量。
混凝土结构实体检测方案
混凝土结构实体检测方案编写：审核：批准：二○○七年十一月六日混凝土结构实体检测方案根据广州市建委及相关规范规定，建筑工程主体结构分部验收前必须按要求进行结构实体检测，现制订本工程结构实体验收检测方案如下，在有关单位审核后实施。
一、工程概况*****工程位于珠江河畔，整体建筑采用钢筋混凝土框架剪力墙结构、钢结构相混合的方式。
本工程地下4层，层高分别为：4.8m、3.2m、3.5m、6.5m；地上7层，层高分别为5m、6m、5m、3.5m、4.5m、4.5m、14.3m。
该工程结构主体已施工完成，即将进行主体结构验收，为此需做结构实体检测。
二、检测内容根据检测要求及工程实际情况，参照有关规范、标准要求，主要对该工程的混凝土结构实体进行检测，检测内容包括：1、混凝土强度检测；2、混凝土结构钢筋分布及保护层厚度检测；3、混凝土结构构件截面尺寸检测。
三、检测依据1、《建筑结构检测技术标准》（GB/T50344-2004）；2、《混凝土结构设计规范》（GB50010-2002）；3、《混凝土结构工程施工质量验收规范》（GB50204-2002）；4、《钻芯法检测混凝土强度技术规程》（CECS03：88）；5、原设计图纸及资料。
四、检测人员及仪器设备1、检测人员本次检测需检测人员5～6名，检测人员均持有省、市一级以上检测上岗证。
2、仪器设备2）PS200型钢筋扫描仪3）便携式混凝土钻芯机4）数码相机5）钢卷尺所有检测仪器设备均经省、市计量所计量合格且在有效期内。
五、检测项目、方法及数量每检测批进行随机抽样检测，检测批的最小样本容量按《穗建质监字【2007】31号》文规定抽取。
1．混凝土强度检测根据本项目的实际情况，梁板、剪力墙、柱采用钻芯法检测混凝土强度（3块/组）。
具体的抽检数量如下：将本工程大剧场所有梁板、剪力墙、柱构件分别作为一个独立的检验批次，每检测批进行随机抽样检测，抽检数量如下表：2、混凝土结构钢筋分布及保护层厚度检测用PS200钢筋扫描仪进行梁和楼板的钢筋位置和数量，混凝土保护层厚度检测。
混凝土结构质量的实体检验规定要求
混凝土结构质量的实体检验依据《混凝土结构工程施工质量验收规范》GB50204-2015，混凝土结构子分部工程施工质量验收，除了观感质量应合格外，结构实体检验也必须合格。
结构实体检验主要针对涉及混凝土结构安全的有代表性的部位进行，包括三大项内容：（1）混凝土强度；（2）钢筋保护层厚度；（3）结构位置与尺寸偏差。
结构实体检验应由监理单位组织施工单位实施，并见证实施过程。
施工单位应制定结构实体检验专项方案，并经监理单位审核批准后实施。
除结构位置与尺寸偏差外的结构实体检验项目，应由具有相应资质的检测机构完成。
结构实体检验中，当混凝土强度或钢筋保护层厚度检验结果不满足要求时，应委托具有资质的检测机构按国家现行有关标准的规定进行检测。
同条件养护试件回弹-取芯法结构实体混凝土强度应按不同强度等级分别检验，检验方法宜采用同条件养护试件方法；当未取得同条件养护试件强度或同条件养护试件强度不符合要求时，可采用回弹-取芯法进行检验。
混凝土强度检验时的等效养护龄期可取日平均温度逐日累计达到600℃·d时所对应的龄期，且不应小于14d。
日平均温度为0℃及以下的龄期不计入。
冬期施工时，等效养护龄期计算时温度可取结构构件实际养护温度，也可根据结构构件的实际养护条件，按照同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则由监理、施工等各方共同确定。
（一）同条件养护试件强度检验（《混凝土结构工程施工质量验收规范》GB50204--2015附录C）1.同条件养护试件的取样和留置应符合下列规定：（1）同条件养护试件所对应的结构构件或结构部位，应由施工、监理等各方共同选定，且同条件养护试件的取样宜均匀分布于工程施工周期内；（2）同条件养护试件应在混凝土浇筑入模处见证取样；（3）同条件养护试件应留置在靠近相应结构构件的适当位置，并应采取相同的养护方法；（4）同一强度等级的同条件养护试件不宜少于10组，且不应少于3组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品
7
检测原理
回弹法是利用混凝土表面硬度与强度之间的相关关 系来推定混凝土强度的一种方法，即fcu=f ( R, l )。 其基本原理是：用一弹簧驱动的重锤，通过弹击杆 （传力杆），弹击混凝土表面，并测出重锤被反弹 回来的距离，即回弹值（反弹距离与弹簧初始长度 之比）作为与强度相关的指标，同时考虑混凝土表 面碳化后硬度变化的影响，来推定混凝土强度的一 种方法。
能量E，即弹击拉簧恢复原始状态所作的功：
E=(1/2)KL2= (1/2)*784.532*0.0752=2.207J
K——弹击拉簧的刚度；
L——弹击拉簧工作时拉精品伸长度。
12
弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于 自由状态，此时弹击锤起跳点应相应于指针指 示刻度尺上“0”处；
在洛氏硬度HRC为60±2的钢砧上，回弹仪的 率定值应为80±2。（作用：检验回弹仪的标准能量是
直读+数显回弹仪
精品
18
SilverSchmidt 集成式混凝土回弹仪
1.测量与冲击方向是相互独立的，所以无需方向修正。 2.提供大范围的抗压强度转换曲线，其中包括低至10 MPa 的低强度混凝土以及高达70MPa的高强度混凝土。
精品
19
标准动能29.4J 率定：63±2 天津建筑公司
重 型 回 弹 仪 检 测
超声法：非破损法
后拔出法
精品
4
（一）、混凝土强度检测——回弹法
内容
1. 回弹法的特点
2. 检测原理
3. 检测依据
4. 适用范围
5. 仪器பைடு நூலகம்备及检测环境
6. 强度检测取样部位和取样要求
7. 检测操作步骤
8. 数据处理与结果判精品定
6
回弹法的特点
回弹法是目前国内应用最为广泛的结构混凝土 抗压强度检测方法；
精品
11
仪器设备及检测环境 ——回弹仪
回弹仪除应符合现行国家标准《回弹仪》GB/T
技 9138应符合下列标准状态的要求：
术
水平弹击时，弹击锤脱钩的瞬间，回弹仪的 标准能量应为：小型（0.735J）、中型
要
（2.207J）和大型（29.40J）；普通混凝土：
求
中型回弹仪。
注：水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准
表面硬度法、非破损法。
精品
8
检测依据
中华人民共和国行业标准:JGJ/T 23-2011 《回弹法检测混凝土抗压强度技术规程》
Technical specification for inspection of concrete compressive strength by rebound method
江苏省建设工程质量检测员上岗培训
混凝土结构及构件实体检测
江苏省建筑工程质量检测中心有限公司
2012年12月04日
主要内容
一、混凝土强度现场检测：
回弹法、超声回弹综合法、钻芯法
二、混凝土缺陷现场检测：超声法 三、混凝土构件中的钢筋检测：
钢筋间距、保护层厚度、钢筋直径检测
四、后置埋件
精品
2
一、混凝土强度检测
直读示值相差大于1；（取消：累计弹击次数超过
6000次）
（4）经保养后钢砧率定值不合格；
（5）遭受严重撞击或其他损害。
精品
21
仪器设备及检测环境 ——回弹仪
回弹仪的率定试验应符合下列规定。
（为了保证在使用过程中及时发现和纠正回弹仪的非标准状态）
率定试验应在干燥、室温为5～35℃的条件下进行。
检 钢砧表面应干燥、清洁，并应稳固地平放在刚度大 的物体上。 回弹值应取向下弹击三次的稳定回弹结果的平均值。
精品
9
适用范围
适用于普通混凝土抗压强度的检测。
注：普通混凝土是指主要由水泥、砂、石、外加剂、掺合料 和水配制的密度为2000~2800kg/m3的混凝土。
不适用于表层与内部质量有明显差异或内部 存在缺陷的混凝土结构或构件的检测。
（由于回弹法是通过回弹仪检测混凝土表面硬度从而推算出混 凝土强度的方法。 当混凝土表面遭受了火灾、冻伤、受化学物质侵蚀或内部 有缺陷时，就不能直接采用回弹法检测。）
回弹仪的保养应按下列步骤进行：
先将弹击锤脱钩，取出机芯，然后卸下弹击杆，取出 里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座；
否为2.207J；回弹仪的测试性能是否稳定；机芯的滑动部位 有污垢等。）
回弹仪使用时的环境温度应为-4～40℃。
数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指 针直读示值相差不应超过1。
精品
13
精品
14
天津建筑仪器厂
精品
15
欧美大地仪器公司
精品
16
数显普通回弹仪
瑞士数显
精品
17
精品
10
仪器设备及检测环境 ——回弹仪
回弹仪器可以是数字式的，也可为指针直读
技
式的。
术 回弹仪必须具有制造厂的产品合格证及检定
要
单位的检定合格证，并应在回弹仪的明显位
求
置上具有下列标志：名称、型号、制造厂名
（或商标）、出厂编号、出厂日期和中国计
量器具制造许可证标志CMC及许可证证号等。
（回弹仪是计量仪器。）
混凝土强度现场检测方法
回弹法：非破损法
中华人民共和国行业标准JGJ/T 23-2011 《回弹法检测混凝 土抗压强度技术规程》
超声回弹综合法：综合法
中国工程建设标准化委员会标准 CECS02:2005《超声回弹综合 法检测混凝土强度技术规程》
钻芯法 ：半破损法
《钻芯法检测混凝土强度技术规程》CECS03：2007
定 率定试验应应分四个方向进行，且每个方向弹击前， 弹击杆应旋转90°。每个方向的回弹平均值应为 80±2。 回弹仪率定试验所用的钢砧应每2年送授权计量 检定机构检定或校准。
精品
22
仪器设备及检测环境 ——回弹仪
保
养
回弹仪具有下列情况之一时，应进行常规保养： 弹击超过2000次； 在钢砧上的率定值不合格； 对检测值有怀疑时。
精品
20
仪器设备及检测环境 ——回弹仪
回弹仪具有下列情况之一时应送检定单位检定 ：
（1）新回弹仪启用前；
检
目前国内外回弹仪生产不能保证每台新回弹仪均为标准状态， 特别是一些国外进口仪器不按我国有关标准生产及检定，因 此新回弹仪在使用前必须检定。
定
（2）超过检定有效期限（有效期为半年）； （3）数字式回弹仪数字显示的回弹值与指针
