配置端口聚合
交换机端口聚合的基本配置
交换机的端口聚合概念
1.3 端口的聚合优势： 端口的基本配置主要包括stp、qos、vlan、端口属性等相关配置。其中stp配置包括：端口
的stp使能/关闭、与端口相连的链路属性（如点对点或非点对点）、stp优先级、路径开销、报文 发送速率限制、是否环路保护、是否根保护、是否为边缘端口。qos配置包括：流量限速、优先 级标记、默认的802.1p优先级、带宽保证、拥塞避免、流重定向、流量统计等。vlan配置包括： 端口上允许通过的vlan、端口默认vlan id。端口属性配置包括：端口的链路类型，如trunk、 hybrid、access属性、绑定侦测组配置。一台s9500系列路由交换机最多可以配置920个汇聚组， 其中1～31为手工或者静态聚合组；32～64为预留组号；65～192为routed trunk；193～920 为动态聚合组。系统中存在mpls vpn单板时，只支持7个负载分担聚合组，没有mpls vpn单板时， 可以支持31组负载分担组，对于fe单板（采用ex芯片），只支持7个负载分担聚合组。目前 s9500还支持跨接口板聚合，跨接口板与本板的聚合是一样的。
致力于提供IT专业 全教学生命周期解决方案
三、AutoCAD绘制楼梯详图（步骤）
楼梯剖面详图的绘制： 1.设置绘图环境; 2.绘制定位轴线、室外地坪线、楼面位
置线、梯段位置线等; 3.绘制墙体、楼板、梯段等构件; 4.绘制门、窗并补充细节; 5.标注; 6.打印出图.
致力于提供IT专业 全教学生命周期解决方案
端口汇聚是将多个端口聚合在一起形成1个汇聚组，以实现出负荷在各成员端口中的分担， 同时也提供了更高的连接可靠性。端口汇聚可以分为手工汇聚、动态lacp汇聚和静态lacp汇聚。 同一个汇聚组中端口的基本配置应该保持一致，即如果某端口为trunk端口，则其他端口也配置 为trunk端口；如该端口的链路类型改为access端口，则其他端口的链路类型也改为access端口。
配置ESXi的端口聚合
配置 ESXi6.0的端口聚合因为自己只有华为S5700-48TP-SI的互换机，因此请依据实质状况配置互换机，本例中 ESXi 服务器的网卡 3 连结互换机的 3 端口，网卡 4 连结互换机的 4 端口。
一、互换机配置1、创立聚合端口组，对于配置BPDU生成树侦测协议的开启与封闭能够查阅官方的KB，自己英文不好，看不太理解，为了使端口能够经过多个VLAN 这里把端口配置成了Trunk 端口模式，假如不需要多个VLAN能够把端口配置成Access模式。
<ESXi_Swi>sys[ESXi_Swi] interface Eth-Trunk 1[ESXi_Swi-Eth-Trunk1] description Link_ESXi01_Server_Port1-2[ESXi_Swi-Eth-Trunk1] port link-type trunk[ESXi_Swi-Eth-Trunk1]undo port trunk allow-pass vlan 1[ESXi_Swi-Eth-Trunk1]port trunk allow-pass vlan 2 to4094 [ESXi_Swi-Eth-Trunk1]mode lacp-static [ESXi_Swi-Eth-Trunk1]bpdu enable [ESXi_Swi-Eth-Trunk1]quit2、配置端口[ESXi_Swi] interface GigabitEthernet 0/0/3[ESXi_Swi-GigabitEthernet0/0/3] undo ntdp enable[ESXi_Swi-GigabitEthernet0/0/3] undo ndp enable[ESXi_Swi-GigabitEthernet0/0/3] bpdu disable[ESXi_Swi-GigabitEthernet0/0/3] eth-trunk 1[ESXi_Swi-GigabitEthernet0/0/3]quit[ESXi_Swi] interface GigabitEthernet 0/0/4[ESXi_Swi-GigabitEthernet0/0/4] undo ntdp enable[ESXi_Swi-GigabitEthernet0/0/4] undo ndp enable[ESXi_Swi-GigabitEthernet0/0/4] bpdu disable[ESXi_Swi-GigabitEthernet0/0/4] eth-trunk 1[ESXi_Swi-GigabitEthernet0/0/4]quit[ESXi_Swi]quit<ESXi_Swi>save3、成立好后能够使用 display eth-trunk 1 以及 display interface Eth-Trunk 1查察有关的状态。

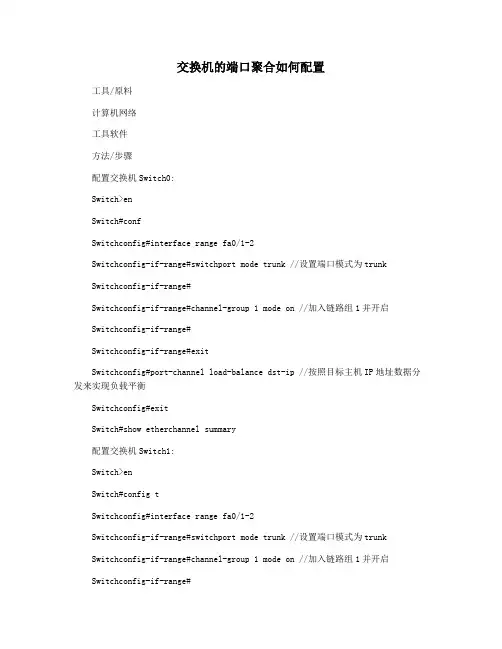

交换机的端口聚合如何配置
交换机的端口聚合如何配置工具/原料计算机网络工具软件方法/步骤配置交换机Switch0:Switch>enSwitch#confSwitchconfig#interface range fa0/1-2Switchconfig-if-range#switchport mode trunk //设置端口模式为trunkSwitchconfig-if-range#Switchconfig-if-range#channel-group 1 mode on //加入链路组1并开启Switchconfig-if-range#Switchconfig-if-range#exitSwitchconfig#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现负载平衡Switchconfig#exitSwitch#show etherchannel summary配置交换机Switch1:Switch>enSwitch#config tSwitchconfig#interface range fa0/1-2Switchconfig-if-range#switchport mode trunk //设置端口模式为trunkSwitchconfig-if-range#channel-group 1 mode on //加入链路组1并开启Switchconfig-if-range#Switchconfig-if-range#exitSwitchconfig#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现以太网通道组负载平衡Switchconfig#exitSwitch#Switch#show etherchannel summary//显示以太网通道组的情况计算机PC0的设置：子网掩码：255.255.255.0计算机PC1的设置：子网掩码：255.255.255.0PC0 ping PC1 ：测试PC0到PC1的连通。
华为交换机聚合端口配置实例
1-1
网络环境：交换机LSW1、LSW2，目的分别将两台交换机LSW1与LSW2的两个端口聚合成一条链路。
1-2
首先创建聚合端口，如图1-2命令。
接着将LSW2的端口加入聚合端口，如图1-3命令
1-3
同样将LSW2的G0/0/1,端口加入eth-trunk 1
查看聚合端口包含的接口命令是：dis trunห้องสมุดไป่ตู้..... Eth-trunk 1现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
华为交换机聚合端口配置实例
聚合端口的作用：提高网络链路的负载均衡，提高网络的数据传输的可靠性。聚合端口带宽相当于组合端口的带宽总行。比如吞吐量为100M的端口，4个端口聚合就是400M。

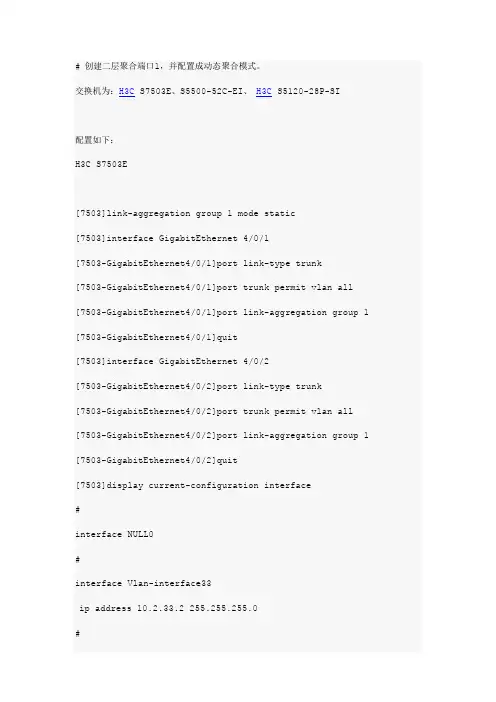

H3C 7503、5500、5120交换机配置端口汇聚
# 创建二层聚合端口1，并配置成动态聚合模式。
交换机为：H3C S7503E、S5500-52C-EI、H3C S5120-28P-SI配置如下：H3C S7503E[7503]link-aggregation group 1 mode static[7503]interface GigabitEthernet 4/0/1[7503-GigabitEthernet4/0/1]port link-type trunk[7503-GigabitEthernet4/0/1]port trunk permit vlan all [7503-GigabitEthernet4/0/1]port link-aggregation group 1 [7503-GigabitEthernet4/0/1]quit[7503]interface GigabitEthernet 4/0/2[7503-GigabitEthernet4/0/2]port link-type trunk[7503-GigabitEthernet4/0/2]port trunk permit vlan all [7503-GigabitEthernet4/0/2]port link-aggregation group 1 [7503-GigabitEthernet4/0/2]quit[7503]display current-configuration interface#interface NULL0#interface Vlan-interface33ip address 10.2.33.2 255.255.255.0#interface GigabitEthernet4/0/1port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface GigabitEthernet4/0/2port link-type trunkport trunk permit vlan allport link-aggregation group 1#[7503]display brief interfaceThe brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IP M-E0/0/0 DOWN DOWN ETHERNET -- NULL0 UP UP(spoofing) NULL -- Vlan33 UP UP ETHERNETThe brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-type PVIDGE4/0/1 UP 1G(a) full(a) trunk 1GE4/0/2 UP 1G(a) full(a) trunk 1H3C S5120-28P-SI、S5500-52C-EI[H3C]interface bridge-aggregation 1[H3C-Bridge-Aggregation1]link-aggregation mode dynamic [H3C-Bridge-Aggregation1]port link-type trunk[H3C-Bridge-Aggregation1]port trunk permit vlan all[H3C-Bridge-Aggregation1]quit[H3C]interface GigabitEthernet 1/0/1[H3C-GigabitEthernet1/0/1]port link-type trunk[H3C-GigabitEthernet1/0/1]port trunk permit vlan all [H3C-GigabitEthernet1/0/1]port link-aggregation group 1 [H3C-GigabitEthernet1/0/1]quit[H3C]interface GigabitEthernet 1/0/2[H3C-GigabitEthernet1/0/2]port link-type trunk[H3C-GigabitEthernet1/0/2]port trunk permit vlan all [H3C-GigabitEthernet1/0/2]port link-aggregation group 1 [H3C-GigabitEthernet1/0/2]quit[H3C]display current-configuration interface#interface Bridge-Aggregation1port link-type trunkport trunk permit vlan alllink-aggregation mode dynamic##interface GigabitEthernet1/0/1port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface GigabitEthernet1/0/2port link-type trunkport trunk permit vlan allport link-aggregation group 1#[H3C]display brief interfaceThe brief information of interface(s) under route mode:Interface Link Protocol-link Protocol type Main IP NULL0 UP UP(spoofing) NULL -- Vlan1 UP DOWN ETHERNET --Vlan30 UP UP ETHERNETThe brief information of interface(s) under bridge mode:Interface Link Speed Duplex Link-type PVIDBAGG1 UP 2G(a) full(a) trunk 1GE1/0/1 UP 1G(a) full(a) trunk 1 GE1/0/2 UP 1G(a) full(a) trunk 1。
端口聚合
端口聚合（链路聚合）
一、方式
一种是手动聚合，一种是自动协商的方式
1.手动聚合：方式简单，只需将端口成员两端的模式设为“on”
2.自动方式：自动协商有两种协议，PAGP和LACP，PAGP是思科
专用的端口聚合协议，有两种协议aotu和desirable两种模式，aotu 模式只收不发，desirable模式收发协商中的数据包；LACP执行802.3ad，有ACTIVE和passive两种模式，active相当于aotu，passive 相当于desirable
二、设计拓扑结构
三、配置
1.创建vlan vlan ID
2.分配成员
int range f0/1-8
switchport access vlan ID
3.配置网络参数
进入三层接口，添加IP地址
四、端口聚合
1.创建port-channel
int range f0/1-2
channel-group 1 mode on
2．设置聚合端口模式
int port-channel 1
channel-group 1 mode …..
switchport mode trunk
switchport trunk native vlan ID
五、设置路由
默认路由：ip route 0.0.0.0 0.0.0.0 192.168.10.1。
怎么样配置交换机TRUNK(端口汇聚)
怎么样配置交换机TRUNK（端口汇聚）“TRUNK”的三个意思不要混淆您知道三层交换机技术中常提到的TRUNK是什么意思么？在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。
而且这个词在不同场合也有不同的解释：1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。
TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。
TRUNK技术可以实现TRUNK 内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。
2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。
3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。
所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。
其中交换机之间互联用的端口就称为TRUNK端口。
与一般的交换机的级联不同，TRUNKING是基于OSI第二层摹＜偕杳挥蠺RUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。
VLAN20也是这样。
那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。
当交换机支持TRUNKING的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。
链路聚合(端口汇聚)配置
手工汇聚：
第一台交换机的配置：
[H3CA]link-aggregation group 10 mode manual
[H3CA]interface ethernet 1/0/24
[H3CA]interface ethernet1/0/24
[H3CA-Ethernet1/0/24]port link-aggregation group 10
Can not specify a loopback-detection enable port as aggregation group member !
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregation ID: 10, AggregationType: Manual, Loadsharing Type: Shar
[H3CA-Ethernet1/0/24]undo loopback-detection enable
[H3CA-Ethernet1/0/24]port link-aggregation group 10
%Apr 1 23:58:48:162 2000 H3CA LAGG/3/PartnerNoLacp:- 1 -LACP is not enabled on
启动某端口的LACP协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作Key。对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态汇聚组达成一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二配置端口聚合（端口汇聚）
作用：A->B
要求聚合的端口工作在全双工，速度一致，在同一槽口且连续。
参数：ingress:源MAC, both:源和目的MAC
对于SwitchA:
[SwitchA]interface ethernet0/1
[SwitchA-Ethernet0/1]duplex full
[SwitchA-Ethernet0/1]speed 100
[SwitchA-Ethernet0/1]int e0/2
[SwitchA-Ethernet0/2]duplex full
[SwitchA-Ethernet0/2]speed 100
对于SwitchB:
[SwitchB]interface ethernet0/1
[SwitchB-Ethernet0/1]duplex full
[SwitchB-Ethernet0/1]speed 100
[SwitchB-Ethernet0/1]int e0/2
[SwitchB-Ethernet0/2]duplex full
[SwitchB-Ethernet0/2]speed 100
聚合操作：
[SwitchA]link-aggregation ethernet0/1 to ethernet0/2 both [SwitchB]link-aggregation ethernet0/1 to ethernet0/2 both [SwitchA]display link-aggregation ethernet0/1
[SwitchA]undo link-aggregation all
实验九静态路由实验
PCA:10.65.1.1 PCB:10.66.1.1 PCC:10.70.1.1 PCD:10.71.1.1 [RouterA]interface ethernet0
[RouterA-Ethernet0]ip addrress 10.65.1.2 255.255.0.0 [RouterA-Ethernet0]undo shutdown
[RouterA-Ethernet0]int e1
[RouterA-Ethernet1]ip addrress 10.66.1.2 255.255.0.0 [RouterA-Ethernet1]undo shutdown
[RouterA-Ethernet1]int s1
[RouterA-Serial1]ip addrress 10.68.1.2 255.255.0.0 [RouterA-Serial1]undo shutdown
[RouterA-Serial1]clock rate 64000
[RouterA-Serial1]quit
[RouterA]ip routing
[RouterA]dis curr
[RouterB]interface ethernet0
[RouterB-Ethernet0]ip addrress 10.70.1.2 255.255.0.0 [RouterB-Ethernet0]undo shutdown
[RouterB-Ethernet0]int e1
[RouterB-Ethernet1]ip addrress 10.71.1.2 255.255.0.0 [RouterB-Ethernet1]undo shutdown
[RouterB-Ethernet1]int s0
[RouterB-Serial0]ip addrress 10.68.1.1 255.255.0.0 [RouterB-Serial0]undo shutdown
[RouterB-Serial0]quit
[RouterB]ip routing
[RouterB]dis curr
[root@PCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [root@PCA root]#route add default gw 10.65.1.2
[root@PCA root]#ping 10.65.1.2 通
[root@PCA root]#ping 10.66.1.2 通
[root@PCA root]#ping 10.67.1.2 通
[root@PCA root]#ping 10.68.1.2 不通
[root@PCA root]#ping 10.69.1.2 不通
[RouterA]ip route-static 10.69.0.0 255.255.0.0 10.67.1.1 [root@PCA root]#ping 10.69.1.1 通
三个路由器的静态路由 (参考实验九图)
设置RouterA的IP:
f0/0: 10.65.1.2 --->PCA:10.65.1.1
f0/1: 10.66.1.2 --->PCB:10.66.1.1
s0/0: 10.67.1.2
s0/1: 10.68.1.2 --->接RouterC s0/0
设置RouterC的IP:
s0/0: 10.68.1.1 <---
s0/1: 10.78.1.2 --->接RouterB s0/0
设置RouterB的IP:
s0/0: 10.78.1.1 <---
s0/1: 10.67.1.1
f0/0: 10.69.1.2 --->PCC:10.69.1.1
f0/1: 10.70.1.2 --->PCD:10.70.1.1
设置从PCA到PCC的静态路由
ROA(config)#ip routing
ROA(config)#ip route 10.69.0.0 255.255.0.0 10.68.1.1
ROA#show ip route
ROB(config)#ip route 10.69.0.0 255.255.0.0 10.78.1.1
ROB#show ip route
[root@PCA root]#ping 10.69.1.1 (通)
[root@PCA root]#ping 10.78.1.1 (不通)
[root@PCA root]#ping 10.70.1.1 (不通)
为什么PCA 到10.78.1.1不通呢？它是去10.69.1.1要经过的地方啊，这是由于在
RouterA上，没有去10.78.0.0网络的路由，所以到这个网络它不知道要向哪去送。
如何让PCA到10.70.1.1 (PCD)通呢，像10.69.0.0网络一样，在路径的路由器上
，
再各写一条到10.70.0.0网络的静态路由就可以了。
如果每一条路径都写一组静态路由显然不好，由于PCA在这个网络中实际只有一条
主通路，所以使用默认路由较好。
我们再做一个使用默认路由的小实验，先去掉原有的静态路由。
ROA(config)#no ip route 10.69.0.0 255.255.0.0 10.68.1.1
ROA#sh ip ro
ROB(config)#no ip route 10.69.0.0 255.255.0.0 10.78.1.1
ROB#sh ip ro
[root@PCA root]#ping 10.69.1.1 (不通)
ROA(config)#ip route 0.0.0.0. 0.0.0.0 10.68.1.1
ROA#sh ip ro
ROB(config)#ip route 0.0.0.0. 0.0.0.0 10.69.1.1
ROB#sh ip ro
[root@PCA root]#ping 10.69.1.1 (通)
[root@PCA root]#ping 10.70.1.1 (通)
[root@PCA root]#ping 10.78.1.1 (通)
路由表是路由器实现路由的指导思想。
到一个网络通不通，要看路由
表中有没有去
目的网络的路由表项，动态路由可以自动创建路由表，定时更新。
[RouterB-Serial0]undo ip addrress 10.67.1.1 255.255.0.0
[RouterB-Serial0]ip addrress 10.70.1.1 255.255.0.0
[RouterC]interface serial0
[RouterC-Serial0]ip addrress 10.67.1.1 255.255.0.0
[RouterC-Serial0]undo shutdown
[RouterC-Serial0]clock rate 64000
[RouterC-Serial0]int s1
[RouterC-Serial1]ip addrress 10.70.1.1 255.255.0.0
[RouterC-Serial1]undo shutdown
[RouterC-Serial1]quit
[RouterC]ip route-static 10.69.0.0 255.255.0.0 10.70.1.1 [RouterC]dis curr
[root@PCA root]#ping 10.69.1.1 通
[root@PCA root]#ping 10.68.1.1 不通。
