通信管道施工技术交底

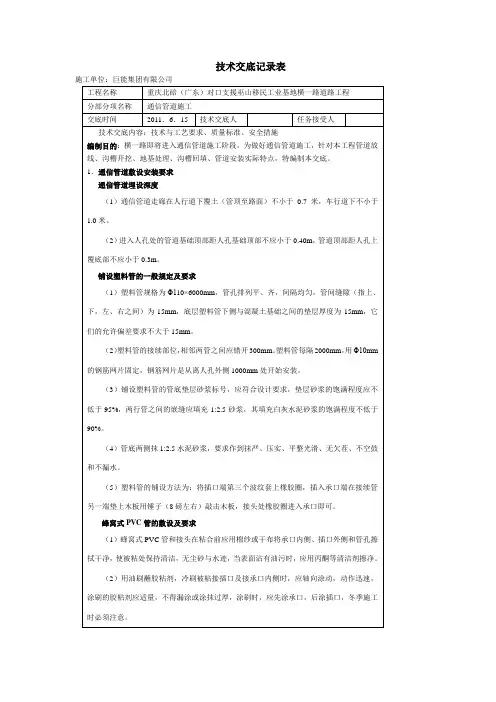

通信管道技术交底
（1）沟槽作业必须带好安全帽。
（2）夏天天气炎热注意防署降温。
（3）晚上加班注意临时用电安全，保证足够照明。
（4）雷雨天气注意防雷。
（5）严禁雇用高龄和童工。施。
2．管道放线
本工程通信排管放线均按检查井坐标表严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。
3．沟槽开挖
管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0～1.5控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。
对于填方地段，须在填方进行至管顶标高1.0m之上后方可开挖管道沟槽，填方应按道路路基要求进行。
6．沟槽回填
管线沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填,密实度不小于90%。
回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m；在道路范围内，压实度应达到道路路基密实度要求。
管区（沟槽底至管顶以上1.0m范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。
（4）管底两侧抹1:2.5水泥砂浆，要求作到抹严、压实、平整光滑、无欠茬、不空鼓和不漏水。
（5）塑料管的铺设方法为：将插口端第三个波纹套上橡胶圈，插入承口端在接续管另一端垫上木板用锤子（8磅左右）敲击木板，接头处橡胶圈进入承口即可。
蜂窝式PVC管的敷设及要求
（1）蜂窝式PVC管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净，使被粘处保持清洁，无尘砂与水迹，当表面沾有油污时，应用丙酮等清洁剂擦净。
（8）管材长短的调整，可用切割的方法进行，在切割前应先量好尺寸，并画上锯断环线，切割处切口要垂直于管材轴线，且应光滑平整。

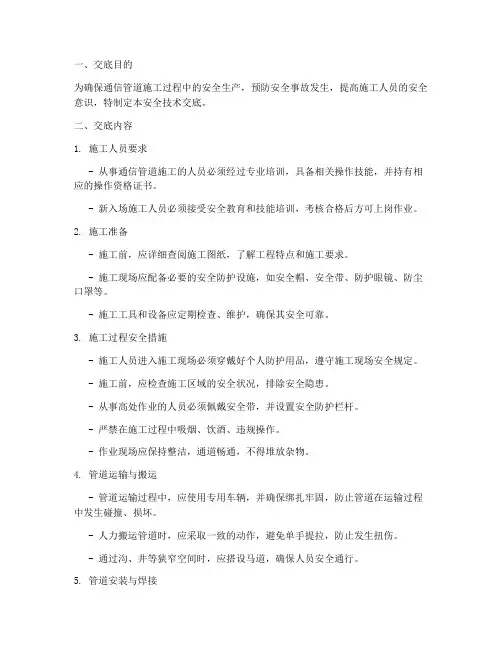

安全技术交底_通信_管道模板
一、交底目的为确保通信管道施工过程中的安全生产，预防安全事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底内容1. 施工人员要求- 从事通信管道施工的人员必须经过专业培训，具备相关操作技能，并持有相应的操作资格证书。
- 新入场施工人员必须接受安全教育和技能培训，考核合格后方可上岗作业。
2. 施工准备- 施工前，应详细查阅施工图纸，了解工程特点和施工要求。
- 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜、防尘口罩等。
- 施工工具和设备应定期检查、维护，确保其安全可靠。
3. 施工过程安全措施- 施工人员进入施工现场必须穿戴好个人防护用品，遵守施工现场安全规定。
- 施工前，应检查施工区域的安全状况，排除安全隐患。
- 从事高处作业的人员必须佩戴安全带，并设置安全防护栏杆。
- 严禁在施工过程中吸烟、饮酒、违规操作。
- 作业现场应保持整洁，通道畅通，不得堆放杂物。
4. 管道运输与搬运- 管道运输过程中，应使用专用车辆，并确保绑扎牢固，防止管道在运输过程中发生碰撞、损坏。
- 人力搬运管道时，应采取一致的动作，避免单手提拉，防止发生扭伤。
- 通过沟、井等狭窄空间时，应搭设马道，确保人员安全通行。
5. 管道安装与焊接- 管道安装前，应检查管道尺寸、材质、接口等是否符合要求。
- 焊接作业应遵守国家相关规范，并采取必要的防护措施，如通风、防尘等。
- 焊接作业现场应设置防火隔离带，配备灭火器材。
6. 管道试验与试运行- 管道试验前，应制定详细的试验方案，明确试验步骤、安全措施等。
- 试验过程中，应严格按照操作规程进行，严禁超压、超温等违规操作。
- 试验结束后，应对管道进行检查，确保管道运行正常。
7. 事故处理- 发生安全事故时，应立即启动应急预案，采取有效措施进行处置。
- 及时上报事故情况，配合相关部门进行调查和处理。
三、交底时间本安全技术交底自2023年X月X日起实施，直至通信管道施工项目结束。
通信管道人井安全技术交底模板
一、交底目的为确保通信管道人井施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，现将通信管道人井施工的安全技术要求进行交底。
二、交底内容1. 工程概况- 工程名称：________________________- 施工地点：________________________- 施工内容：________________________- 施工周期：________________________2. 施工安全注意事项1. 人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 严禁酒后作业、疲劳作业。
- 施工人员应熟悉本岗位操作规程和安全操作技能。
- 严禁在施工过程中嬉戏打闹、擅自离岗。
2. 作业环境安全- 人井施工前，必须对施工环境进行全面检查，确保施工环境安全。
- 人井周围应设置安全警示标志，防止无关人员进入施工区域。
- 人井施工过程中，应确保施工通道畅通，防止人员、设备滑倒、碰撞。
3. 设备安全- 机械设备必须符合国家标准，并经过定期检查、维护。
- 施工人员应熟悉机械设备的使用方法，严禁违规操作。
- 机械设备操作人员必须持证上岗。
3. 施工过程安全1. 人井挖掘- 挖掘深度应满足设计要求，严禁超挖。
- 挖掘过程中，应密切关注井壁稳定性，发现异常情况立即停止作业，并采取相应措施。
- 挖掘至设计深度后，应及时进行支护，防止井壁坍塌。
2. 管道安装- 管道安装前，应检查管道质量，确保管道无破损、变形等缺陷。
- 安装过程中，应严格按照施工图纸和规范要求进行操作。
- 管道接口应严密，防止漏水。
3. 回填土- 回填土应选用合格材料，并按设计要求分层回填、夯实。
- 回填过程中，应确保人井周围环境安全。
4. 应急预案- 发生安全事故时，应立即启动应急预案，采取有效措施进行救援。
- 施工人员应熟悉应急预案，并掌握救援技能。
三、安全责任1. 施工单位应负责制定安全技术措施，并监督实施。
2. 施工人员应严格遵守安全技术要求，确保自身安全。

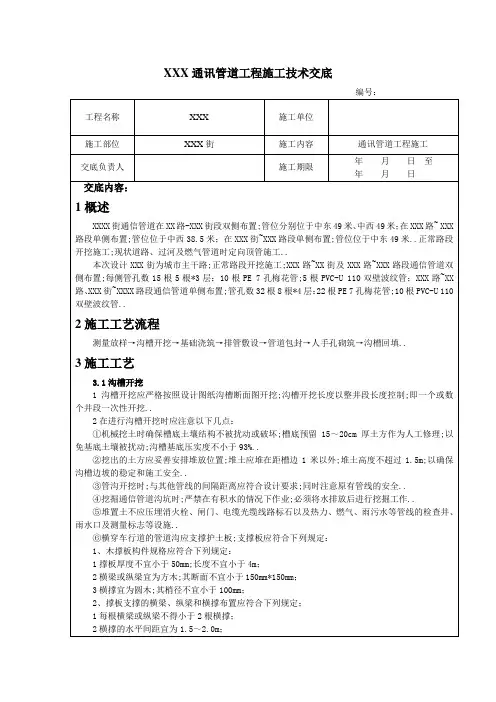

通讯工程技术交底
②塑料管材标志面应朝上方..
③各塑料管的接口宜错开排列;相邻两管的接头之间错开距离不宜小于300mm；弯曲管道弯曲部分的管接头应采取加固措施..
④波纹管组成管群应间隔3m左右用勒带绑扎一次;梅花管采用配套支架分层排列整齐..塑料管群小于两层时;整体绑扎；大于两层时;相邻两层为一组绑扎;然后整体绑扎..
3下管采用人工进行;人工下管时;可由地面人员将管材递给沟槽施工人员；对放坡开挖的沟槽;也可用非金属绳索系住管身两端;保持管身平衡均匀放至沟槽;严禁将管材由槽顶滚入槽内..
3通信管道在人行道下覆土不小于0.7米;车行道下覆土不小于0.8米..管道进入人手孔处的管道基础底;距人手孔基础顶不应小于0.5米;管道包封顶距人手孔上覆底不应小于0.3米;人孔内通信管道高度不宜小于0.5米..
测量放样→沟槽开挖→基础浇筑→排管敷设→管道包封→人手孔砌筑→沟槽回填..
3.1沟槽开挖
1沟槽开挖应严格按照设计图纸沟槽断面图开挖;沟槽开挖长度以整井段长度控制;即一个或数个井段一次性开挖..
2在进行沟槽开挖时应注意以下几点：
①机械挖土时确保槽底土壤结构不被扰动或破坏;槽底预留15～20cm厚土方作为人工修理;以免基底土壤被扰动;沟槽基底压实度不小于93%..
⑦管孔之间的间距为20mm;进入人孔时多孔管之间应留50mm空隙..两个相邻人孔之间的管位应一致;且管群断面应符合设计要求..

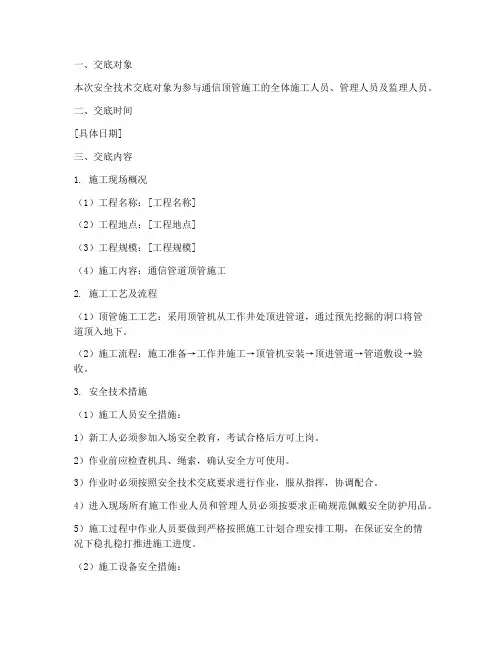

通信顶管安全技术交底模板
一、交底对象本次安全技术交底对象为参与通信顶管施工的全体施工人员、管理人员及监理人员。
二、交底时间[具体日期]三、交底内容1. 施工现场概况（1）工程名称：[工程名称]（2）工程地点：[工程地点]（3）工程规模：[工程规模]（4）施工内容：通信管道顶管施工2. 施工工艺及流程（1）顶管施工工艺：采用顶管机从工作井处顶进管道，通过预先挖掘的洞口将管道顶入地下。
（2）施工流程：施工准备→工作井施工→顶管机安装→顶进管道→管道敷设→验收。
3. 安全技术措施（1）施工人员安全措施：1）新工人必须参加入场安全教育，考试合格后方可上岗。
2）作业前应检查机具、绳索，确认安全方可使用。
3）作业时必须按照安全技术交底要求进行作业，服从指挥，协调配合。
4）进入现场所有施工作业人员和管理人员必须按要求正确规范佩戴安全防护用品。
5）施工过程中作业人员要做到严格按照施工计划合理安排工期，在保证安全的情况下稳扎稳打推进施工进度。
（2）施工设备安全措施：1）顶管机、液压系统等设备必须定期检查、保养，确保设备正常运行。
2）设备操作人员必须熟悉设备性能，掌握操作规程。
3）设备运行过程中，操作人员必须密切注意设备运行状态，发现异常情况立即停机检查。
（3）施工现场安全措施：1）施工现场应设置安全警示标志，明确安全通道。
2）施工现场应设置围挡，防止无关人员进入。
3）施工现场应设置临时照明设施，确保夜间施工安全。
4）施工现场应设置排水设施，防止积水。
4. 应急预案（1）发生人员伤亡事故时，立即启动应急预案，迅速组织救援。
（2）发生设备故障时，立即停机检查，排除故障。
（3）发生安全事故时，立即报告上级部门，及时处理。
5. 环境保护措施（1）施工现场应设置环境保护设施，防止污染。
（2）施工过程中产生的废水、废气、固体废物等应按照规定进行处理。
四、交底要求1. 施工人员、管理人员及监理人员必须认真学习本交底内容，确保掌握安全施工技术要求。
2. 施工过程中，必须严格执行安全技术措施，确保施工安全。

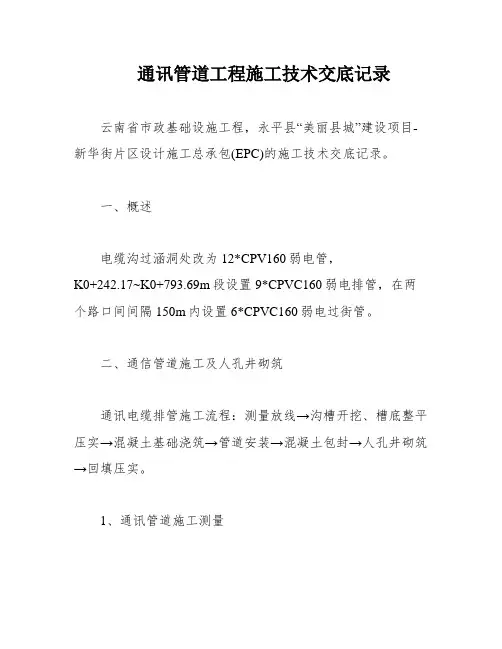

通讯管道工程施工技术交底记录
通讯管道工程施工技术交底记录云南省市政基础设施工程，永平县“美丽县城”建设项目-新华街片区设计施工总承包(EPC)的施工技术交底记录。
一、概述电缆沟过涵洞处改为12*CPV160弱电管，K0+242.17~K0+793.69m段设置9*CPVC160弱电排管，在两个路口间间隔150m内设置6*CPVC160弱电过街管。
二、通信管道施工及人孔井砌筑通讯电缆排管施工流程：测量放线→沟槽开挖、槽底整平压实→混凝土基础浇筑→管道安装→混凝土包封→人孔井砌筑→回填压实。
1、通讯管道施工测量1) 通讯管道工程的测量应按照设计文件的管道位置和高程进行。
2) 施工前，必须根据设计图纸和现场交底的控制桩点，进行通讯管道及人（手）孔位置的复测，并按施工需要钉设桩点。
2、管道沟槽土方开挖、平整1) 沟槽开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。
2) 机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10cm厚的土层，由人工清理挖至标高，人工整平后由小型夯机压实。
如有超挖，应填铺细土或级配碎石至设计标高并夯实。
3) 沟槽开挖在确保一侧堆土满足规定的同时，堆土坡脚距槽口上缘距离大于1m，堆土高度不超过1.5m。
4) 挖掘不需要支护的检查井基坑时，基坑的平面形状与孔形状相同，坑的侧壁与孔外侧间距不应小于0.4m。
5) 通讯管道工程沟槽挖成后，凡遇被水冲泡的，必须重新进行地基处理，否则严禁进行下一道工序施工。
6) 堆置土不应压埋雨水、污水等管线的检查井以及红线外现有绿化带。
3、混凝土基础浇筑1) 管道基础垫层为10cm厚C20混凝土，为保证混凝土质量的稳定，采用商品混凝土罐车运至现场，保证混凝土浇筑时塌落度符合要求，无离析现象。
2) 通信管道基础的中心线应符合设计规定，左右偏差±10mm，高度偏差±10mm。
3) 管道基础宽度应比管道组群宽度宽100mm（即每侧各宽50mm）。
通信电力管安全技术交底模板
一、交底目的为确保通信电力管施工过程中的安全，预防事故发生，保障施工人员生命财产安全，特制定本安全技术交底。
二、交底对象1. 施工单位全体施工人员；2. 监理单位相关人员；3. 设计单位相关人员。
三、交底时间（填写具体时间）四、交底内容1. 工程概况（1）工程名称：________________；（2）工程地点：________________；（3）工程规模：________________；（4）工程类型：________________。
2. 施工工艺及流程（1）施工工艺：________________；（2）施工流程：________________。
3. 安全生产责任制（1）施工单位：负责整个施工过程中的安全生产；（2）监理单位：负责对施工单位的安全生产进行监督检查；（3）设计单位：负责提供符合安全规范的设计方案。
4. 施工现场安全措施（1）施工人员安全教育培训：对新进场施工人员进行安全教育培训，确保其了解施工现场的安全规定和操作规程；（2）施工人员安全防护用品：施工人员必须正确佩戴安全帽、安全带、防尘口罩等防护用品；（3）施工设备安全操作：施工设备必须经过定期检查、维护，确保设备安全可靠；（4）施工现场临时用电：施工现场临时用电必须符合国家标准，设立专人负责用电安全管理；（5）施工现场防火、防爆：施工现场严禁吸烟，禁止携带易燃易爆物品进入施工现场；（6）施工现场交通安全：施工现场设置明显的警示标志，确保施工车辆、行人安全通行。
5. 通信电力管施工安全要点（1）施工前，必须对施工现场进行勘察，了解地下管线分布情况，避免施工过程中挖断地下管线；（2）施工过程中，严禁擅自更改设计图纸，确保施工质量；（3）挖掘通信电力管沟槽时，必须按照设计要求进行，确保沟槽深度、宽度符合要求；（4）沟槽施工过程中，必须采取支护措施，防止塌方事故发生；（5）沟槽回填时，必须分层夯实，确保回填质量；（6）通信电力管铺设过程中，必须按照设计要求进行，确保管道连接牢固、密封；（7）通信电力管线路测试：施工完成后，必须对通信电力管线路进行测试，确保线路质量符合要求。
(完整版)通信管道施工安全技术交底
(完整版)通信管道施工安全技术交底1. 前言为了保障通信管道施工的安全性，确保施工人员的人身安全和设备的正常运行，本文档对通信管道施工的安全技术要求做出交底和说明。
2. 施工人员的基本要求2.1 所有施工人员必须具备相关的专业知识和技能，包括但不限于通信管道施工的操作方法、安全注意事项等。
2.2 施工人员必须遵守国家相关法律法规和施工现场的各项规定，严守职业道德和纪律，保证施工过程中的安全和质量。
2.3 施工人员必须穿戴符合安全要求的个人防护装备，包括头盔、安全鞋、防护眼镜等。
同时，需要经过相关安全培训和考试合格后方可上岗。
3. 施工现场的安全要求3.1 施工现场必须设立明显的警示标识，包括安全提示牌、防护区域标识等，以提醒施工人员注意安全。
3.2 施工现场必须保持整洁，设备和材料应符合相关国家标准，并进行定期的维护和检查，确保无危险隐患。
3.3 施工现场必须配备完善的安全设施，包括灭火器、应急通道、急救箱等，以便在突发情况下能够及时处置和救援。
4. 施工过程中的安全措施4.1 在进行通信管道施工前，必须进行仔细的施工计划和风险评估，确保施工过程中的安全可控。
4.2 施工过程中，需要设立专门的监测人员，负责监督施工现场的安全情况，及时发现和处理问题。
4.3 施工过程中，必须采取适当的防护措施，包括但不限于封闭作业区域、施工条锥、安全绳索等。
5. 施工结束后的安全验收5.1 施工结束后，必须进行安全验收，确保通信管道施工符合相关安全技术要求和标准。
5.2 安全验收过程中，必须对施工过程中的安全记录和相关证明进行审查，确保施工的合规性和安全性。
6. 安全培训和交底6.1 在施工前，必须对施工人员进行相关的安全培训，使其充分了解通信管道施工的安全技术要求和操作方法。
6.2 安全培训应包括但不限于施工现场的安全规定、防范施工事故的措施、应急救援等内容。
7. 法律责任和违规处理7.1 施工人员必须遵守相关法律法规和施工现场的规定，违反者将受到相应的法律责任和纪律处分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.人孔、手孔砼强度等级为C25。
三、施工顺序：
1.施工前认真核实利用通信管道段落，是否受到路基施工的破坏。
2.路面上基层铺设完毕，施工横穿钢管、路肩人孔。填方护坡、挖方边沟形成后，及时开挖管道沟，敷设通信管道。
四、补充内容：
交底人
接受人
施工技术交底记录
2013年月日
工程名称
横琴新区电子围网项目
交底范围
通信管道
技术交底内容：
一、施工要求：
1.管道沟中铺设的素土中不得含有碎石等坚硬物块。
2.pvc管布放前严密封堵两端口，严禁水、杂物进入管内，布放好及时填土掩埋。
3.敷设pvc管接头处需要用C20水泥包封。
4.PVC管接口断面平直，无毛刺，并密封接口。
5.pvc管连接等必须使用专用工具操作。
二、施工安全：
1、特别要加强对民工的安全教育，提高自我保护意识。执行安全生产的有关规定，坚决杜绝事故发生。
2、施工时要保证人员及机械的安全，要求运输车辆驾驶人员要按照交通规则行车，文明驾驶，杜绝事故隐患。
3、施工主要路口有专人进行看护。
4、砂浆、砼拌和机安置稳固，开机前必须确认传动及各部分额部件装置牢固可靠，操作灵活；运转中不得用手或木棒伸入筒内清理筒口的灰浆。
施工技术交底记录
2013年月日
工程名称
横琴新区电子围网项目
交底范围
通信管道
技术交底内容：
一、工程概况
本项目属于新建工程，在横琴岛上开挖敷设距路面约0.8M。不足0.8M处需要采用C20砼包封.。
2.通信管道过桥时，pvc管采用镀锌钢管保护路。
3.通信管道通过分离式路肩墙时，埋设于硬路肩下，埋深约0.6M，采用C20砼包封。
5、搅拌机在作业中发生故障时立即切断电源，并将筒内砂浆倒出。
6、施工完后必须清理施工现场的废料。
7、每道工序开工前班组长必须给施工作业人员进行安全生产教育和安全技术交底，并由本人签字。
三、补充内容：
