扣件式双排落地式钢管脚手架设计计算
50m高双排落地式扣件式钢管脚手架计算实例
50m高双排落地式扣件式钢管脚手架计算实例与问题中天建设集团有限公司武汉分公司1、前言国家行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001,以下简称新规范）已正式颁发，并要求自 2001年6月1 日起实施。
该规范对扣件式钢管脚手架的荷载、设计计算及构造要求作了统一而明确的规定，与过去一些规定和做法相比较，有不少改进与提高，脚手架的安全性与稳定性有更可靠的保证。
本文根据新规范的规定，在外挂密目安全网情况下，对常用的50m 高双排落地式扣件式钢管脚手架为实例作计算。
根据以往计算，纵、横向水平杆等受弯构件© 48 X3.5钢管的强度、挠度及连接扣件的抗滑承载力等，一般都能满足要求，故本计算予以简略。
2、脚手架搭设参数用钢管© 48 X3.5搭设建筑物高度为50m扣件式落地双排脚手架：立杆横距 l b=1.05m ，纵距 l a=1.2m ，步距 h=1.8m ；每 2 步铺一层竹笆板；施工作业层按二层计，每层施工活载为3KN/M 2；里立杆离外墙面0.4m ；小横杆二端外挑：里侧 0.3m ，外侧 0.15m ；距地面 200mm 设纵、横扫地杆；剪刀撑应在外侧立面整个长度和高度上连续设置；横向斜撑除拐角处应设置外，中间应每隔 6 跨设置一道；外立杆里侧满挂密目安全网、封闭施工；作业层栏杆设二层，上栏杆上皮高 1.2m ，中栏杆居中，挡脚板高0.18m 。
连墙杆根据计算要求设置。
3、永久荷载取值：3.1 脚手架结构自重（包括立杆、纵横向水平杆，剪刀撑，横向斜撑和扣件）查新规范附表 A-1 ，得N GIK=50 X0.1161=5.805KN3.2 构、配件自重，包括：（1 ）竹笆板，按二步设一层计，50m 高共14 层，单位荷重按0.10KN/M 2计；N G2K-1 = （14 X1.2 X1.05 X0.10 ）/2=0.882KN（ 2）栏杆挡脚板（挡脚板仅设三层），查表 4.2.1-2N G2K-2 =3 X0.14 X1.2+11 X2 X1.2 X0.0384=1.518KN（3）密目安全网（自重按 0.01KN/M 2计）N G2K-3 =50 X1.2 X O.O仁0.60KN3.3 永久荷载共计N GK=5.805+0.882+1.518+0.60=8.805KN4、可变荷载4.1 施工荷载（施工作业层按二层，每层 3KN/M 2计）N QK=（3 X2 X1.2 X1.05 ）/2=3.78 KN/M 24.2 水平风载（标准值）W K=0.7 a z □ s W o KN/M 2式中：a z —风压高度变化系数，按大城市近郊计，查《建筑结构荷载规范》（GBJ9-87 ）表 6.2.1 H=20m 为 1.25 ; H=30m 为 1.42 ;H=50m 为 1.67 ；a S—风载体型系数，据新规范表4.2.4，全圭寸闭脚手架，背靠开洞墙a S=1.3 © , ©为脚手架挡风系数；当步距为1.8m ,纵距为1.2m , 查新规范表A-3，对敞开式脚手架，© =0.099 ;W o—基本风压，上海为 0.55KN/M 2;必须指出，上述脚手架挡风系数是按未挂密目安全网敞开式时的计算值，但据《建筑施工安全检查标准》（ JGJ59-99 ）规定，在脚手架外立杆里侧，必须满挂密目安全网以保证安全，故挡风系数必须另算。
双排扣件落地式脚手架计算书
双排扣件落地式脚手架计算书编制日前2022-04-27一、编制说明钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。
计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。
具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为1.8m。
连墙件采用三步三跨，竖向间距5.4m，水平间距3.6m。
横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。
采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2考虑。
施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。
二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
设大横杆数量为：2 根。
㈠均布荷载的计算大横杆的自重标准值：0.0384 kN/m；脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m；活荷载标准值：3.0×1.05/3＝1.05 kN/m；静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m；活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。
㈡强度计算最大弯矩考虑三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：M1max＝0.08q1l2＋0.101q2l2跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m 支座最大弯矩计算公式如下：M2max＝－0.10q1l2－0.117q2l2支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m选择支座弯矩和跨中弯矩的最大值进行强度验算：σ＝M max/W＝.2755×1000000/5080＝54.2323 N/mm2；因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。
扣件式双排落地式钢管脚手架设计计算
敞开式双排扣件式钢管脚手架（落地式）设计计算1、钢管选用外径①48mm 3.5mm的高频焊接钢管。
其质量应符合现行国家标准《碳素结构钢》（GB/T7O0中的Q235-A级钢的规定。
有严重锈蚀、弯曲、压偏、损伤和裂纹者均不得使用。
钢管的长度应符合安全技术规范要求，横向水平杆不大于 2.200m,其它不大于6.500m。
每根钢管的最大质量不大于25kg。
按钢管在脚手架上所处的部位和所起的作用，可分为：立杆、大横杆、小横杆、栏杆、剪刀撑、斜撑、抛撑。
2、扣件扣件式钢管脚手架所用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831的规定，注意脚手架所采用的扣件，在螺旋拧紧扭力矩达65N- M不得发生破坏。
扣件有三种类型：直角扣件、旋转扣件、对接扣件。
3、连墙件建筑施工用脚手架的安全度，特别是外脚手架的安全度，很大程度取决于脚手架与建筑结构连接的牢固程度。
本工程连墙杆采用刚性连接，连接杆采用①48 钢管。
4、其他A. 木板：木板分踢脚板与垫铺板。
在每步1.2m 高处做一道扶手，25-30mm高设一道踢脚板，在施工层及施工层上、下两层满铺木板，并采用20 号铁丝与大横杆绑扎牢固。
B. 安全密目网、平网：使用政府安全部门推荐使用的2000目合格安全网。
脚手架的外表面满挂安全网，以防材料掉下伤人和高空操作人员坠落。
5、设计计算⑴脚手架工程材料的有关力学参数钢管截面特性⑵荷载标准值取定作用于脚手架上的荷载主要是脚手架结构自重、脚手板和安全网等构配件自重、施工荷载、风荷载。
1.永久荷载(恒载)①每米立杆承受的结构自重：g1k=0.1248KN/M②木脚手板自重：g2k=0.18KN/M2③脚手架上吊挂的安全网等防护设施，重量很轻，可忽略不计。
2.可变荷载(活载)①施工荷载：按结构脚手架取用q1k=3KN/M2②水平风荷载3 k=0.7 卩z 卩S3。
=0.7 X 1.6 X 1.3 X 0.089 X 0.2=0.026 KN/M2卩z---风压高度变化系数，取1.6卩s—-脚手架风荷载体型系数，取1.3 X 0.0893.--基本风压(KN/M2，思茅地区取0.2 KN/M2⑶荷载效应组合⑷落地式钢管脚手架设计计算1横向水平杆承载力计算(按简支梁计算)跨长I = 1.05mMGK---脚手板自重产生的弯距，MQk---施工荷载标准值产生的弯距M=1.2MGk+1.4MQk=1.2 X 1/8 X 0.1 X 1.052+1.4 X 1/8 X 3X 1.052=0.60KN.M6 =M/w=0.6 X 106/5.08 X 103 =118< 6 ]=205N/mm2•••符合要求2纵向水平杆承载力计算(按三跨连续梁计算)跨长I = 1.5mM=1.2MGk+1.4 MQk=1.X 0.08 X 0.1 X 1.52+1.4 X 0.08 X 3X 1.52=0.78KN.M6 =M/w=0.78X 106/5.08 X 103 =154<[ 6 ]=205N/mm2•••符合要求由于荷载较小，纵、横向水平杆变形均不作验算。
双排扣件钢管脚手架计算书

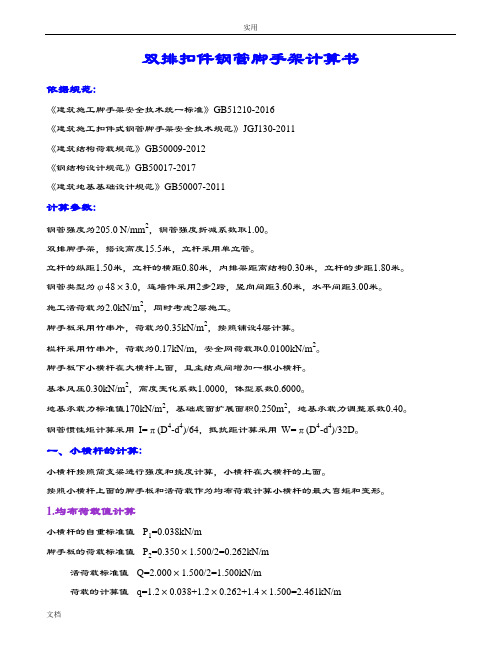

双排扣件钢管脚手架计算书依据规范:《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2017《建筑地基基础设计规范》GB50007-2011计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度15.5米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。
钢管类型为φ48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工活荷载为2.0kN/m2，同时考虑2层施工。
脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。
栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压0.30kN/m2，高度变化系数1.0000，体型系数0.6000。
地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。
钢管惯性矩计算采用I=π(D4-d4)/64，抵抗距计算采用W=π(D4-d4)/32D。
一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值P1=0.038kN/m脚手板的荷载标准值P2=0.350×1.500/2=0.262kN/m活荷载标准值Q=2.000×1.500/2=1.500kN/m荷载的计算值q=1.2×0.038+1.2×0.262+1.4×1.500=2.461kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=2.461×0.8002/8=0.197kN.mσ=γ0M/W = 1.000×0.197×106/4493.0=43.821N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.262+1.500=1.801kN/m简支梁均布荷载作用下的最大挠度V=5.0×1.801×800.04/(384×2.06×105×107831.2)=0.432mm小横杆的最大挠度小于800.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
双排扣件式钢管脚手架设计计算书
临时用电专项施工方案编号：金祥宾馆/2006/06-1金祥宾馆双排脚手架专项施工方案编制单位：新疆昌吉建设集团广源公司金祥宾馆项目部编制人：编制日期：审核人：审核日期：审批人：审批日期：双排扣件式钢管脚手架设计计算书(装修用脚手架)一、工程概况二、搭设参数立杆纵距L=1.5m，立杆横距b=1.05m，步距h=1.8m，连墙杆H1=2h=3m，内立杆距外墙距离b1=0.35m，搭设高度H=21.6m(12步)，采用木架板，按6层计算。
搭设长度可任意，但纵向水平杆两端必须有拉接。
各类支撑、剪刀撑按施工工艺标准搭设。
选用的钢管为Ф48×3.5(重38.4N/m)。
钢管弹性模量(E)为2.06KN/m2，钢管的抗弯、抗压强度设计值f=205N/mm2。
一般建筑扣件式钢管装修脚手架的构造见下表及图1。
图2中：H—为搭设高度；H1—为连墙点坚向间距；h—为步距；b—为立杆横距。
三、脚手架搭设高度计算双排扣件式钢管脚手架搭设高度一般不宜超过50m，本工程设计搭设高度为21.6m，搭设高度可按下式计算：H=[K AφAf-1.3(1.2N GK2+1.4N QK)]×h÷1.2N GK1N GK1、N GK2、N QK、φAf可从《建筑施工计算手册》399~401页表中查出；N GK1—一步一纵距的钢管、扣件重量kN；N GK2—脚手架一个立杆纵距的附设构件及物品重kN；N QK—一个立杆纵距的施工荷载标准值产生的轴力kN；φAf—格构式压杆的组合力kN；K A—与立杆截面有关的调整系数，内外排均为单根时取值为0.85h—脚手架的步距。
可搭设高度计算：根据上式：H=[0.85×48.491-1.3(1.2×4.185+1.4×8.4)]×1.8÷(1.2×0.442)=65.8m>21.6m可行。
四、脚手架整体稳定性验算考虑风荷载时整体稳定性按下式验算：(N/φA)+(M/b1A1)≤K A K H f式中：N—格构式压杆的轴心压力N=1.2(n N GK1+ N GK2)+1.4N QK；n—脚手架的步距数；φ—格构式压杆整体稳定系数，按换长细比λcx=μλx由表中可查出；λx—格构式压杆长细比由表中可查出；A—手架内外排立杆的毛截面积之和，取2×489mm2；A1—脚手架内外排的单排立杆危险毛截面积之和，取2×489mm2；M—风荷截作用对格构式压杆产生的弯，可按M=q1H12/8计算；b1—截面系数，取1.0~1.15，这里取1.0;q1—风荷载作用于格构式的线荷载，可按1.2N GK2+1.4N QK。
落地式钢管脚手架计算pkpm1
落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:双排脚手架，搭设高度28.1米，立杆采用单立管。
立杆的纵距1.20米，立杆的横距0.90米，内排架距离结构0.30米，立杆的步距1.50米。
钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.00米，水平间距2.40米。
施工活荷载为3.0kN/m2，同时考虑2层施工。
脚手板采用木板，荷载为0.35kN/m2，按照铺设2层计算。
栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压0.30kN/m2，高度变化系数1.4200，体型系数1.1300。
地基承载力标准值300kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。
一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.200/2=0.210kN/m活荷载标准值 Q=3.000×1.200/2=1.800kN/m荷载的计算值 q=1.2×0.038+1.2×0.210+1.4×1.800=2.818kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=2.818×0.9002/8=0.285kN.m=0.285×106/4491.0=63.534N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.210+1.800=2.048kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.048×900.04/(384×2.06×105×107780.0)=0.788mm小横杆的最大挠度小于900.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
双排脚手架计算书
钢管落地脚手架计算书1 工程；工程建立地点:；属于构造；地上 0 层；地下 0 层；建筑高度：0m；原则层层高：0m ；总建筑面积：0 平方米；总工期：0 天。
本工程由投资建立，设计，地质勘察，监理，组织施工；由担任工程经理，担任技术负责人。
扣件式钢管落地脚手架的计算根据?建筑施工扣件式钢管脚手架平安技术规?(JGJ130-)、?建筑地基根底设计规?(GB 50007-)、?建筑构造荷载规?(GB 50009-)、? 钢构造设计规?(GB 50017-)等编制。
一、参数信息1.脚手架参数双排脚手架搭设高度为 25 m，立杆采用单立杆；搭设尺寸为：横距 L b为 1.2m，纵距 L a为 1.2m，大小横杆的步距为 1.5 m；排架距离墙长度为 0.30m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48Χ3.0；横杆与立杆连接方式为单扣件；连墙件采用两步三跨，竖向间距 3 m，水平间距 3.6 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载原则值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处市，根本风压 0.5 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取 0.92，计算立杆稳定性时取 0.74，风荷载体型系数μs为 0.693；4.静荷载参数每米立杆承受的构造自重原则值(kN/m):0.1291；脚手板自重原则值(kN/m2):0.300；栏杆挡脚板自重原则值(kN/m):0.150；平安设施与平安网(kN/m2):0.005；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；每米脚手架钢管自重原则值(kN/m):0.033；脚手板铺设总层数:16；5.地基参数地基土类型:素填土；地基承载力原则值(kPa):80.00；立杆根底底面面积(m2):0.20；地基承载力调节系数:1.00。
1.3落地式双排脚手架计算(大于50m)分2段搭设
一、脚手架设计和计算的步骤(可同时用于结构和装修工程施工）1. 初步确定扣件式脚手架的计算参数；2. 计算荷载（包括恒荷载、施工荷载、风荷载）；3. 纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；4. 立杆的稳定性计算；5. 连墙件的强度、稳定性和连接强度计算；6. 立杆地基承载力计算。
二、脚手架设计计算过程k0.7μz μs ω0÷×=3. 计算横向水平杆、纵向水平杆3.1落地式双排脚手架计算(>50m 需分2段搭设)横向荷载弯矩图0.4060.352.71.61ωk =风压高度变化系数μkN/m 2变截面高度处风荷载值计算：ωk =0.7==×=最大弯矩Mql b 2/8恒载弯矩M Gk 0.180.050.2625kN·m=×==×l a ==×l a ==××=××+××=3.2 计算纵向水平杆、横向水平杆的抗弯强度σ式中 弯矩设计值M =1.2M Gk +1.4ΣM Qk3.3 计算纵向水平杆、横向水平杆的挠度ν3.4 R ≤c式中 R 扣件节点处的支座反力计算值；R =F R=<R c =4. 脚手架立杆整体稳定验算4.1 计算风荷载弯矩值M w ×ωk l a h 24.2 确定立杆容许长细比i0.175 纵向荷载弯矩图0.13施工弯矩M Qk 挠度ωd σ1.1461344恒载弯矩M Gk 0.165ql b 4384EI =挠度ωc 2.250.964 1.146ƒW 施工荷载弯矩M Qk 0.1750.41kN·m2.70mm0.18mm= 1.69F 1.351344kN·m kN·m0.04 l a 3/100EI0.35=M≤≤ƒ=0.205kN/mm 2σ=0.851.41.51.4=2.15 R c 扣件抗滑承载力设计值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扣件式双排落地式钢管脚手架设计计算
敞开式双排扣件式钢管脚手架（落地式）设计计算
1、钢管
选用外径Ф48mm×3.5mm的高频焊接钢管。
其质量应符合现行国家标准《碳素结构钢》（GB/T700）中的Q235-A级钢的规定。
有严重锈蚀、弯曲、压偏、损伤和裂纹者均不得使用。
钢管的长度应符合安全技术规范要求，横向水平杆不大于 2.200m，其它不大于6.500m。
每根钢管的最大质量不大于25kg。
按钢管在脚手架上所处的部位和所起的作用，可分为：立杆、大横杆、小横杆、栏杆、剪刀撑、斜撑、抛撑。
2、扣件
扣件式钢管脚手架所用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，注意脚手架所采用的扣件，在螺旋拧紧扭力矩达65N·M不得发生破坏。
扣件有三种类型：直角扣件、旋转扣件、对接扣件。
3、连墙件
建筑施工用脚手架的安全度，特别是外脚手架的安全度，很大程度取决于脚手架与建筑结构连接的牢固程度。
本工程连墙杆采用刚性连接，连接杆采用Ф48钢管。
4、其他
A.木板：木板分踢脚板与垫铺板。
在每步 1.2m高处做一道扶手，25-30mm 高设一道踢脚板，在施工层及施工层上、下两层满铺木板，并采用20号铁丝与大横杆绑扎牢固。
B.安全密目网、平网：使用政府安全部门推荐使用的2000目合格安全网。
脚手架的外表面满挂安全网，以防材料掉下伤人和高空操作人员坠落。
5、设计计算
⑴脚手架工程材料的有关力学参数
钢管截面特性
⑵荷载标准值取定
作用于脚手架上的荷载主要是脚手架结构自重、脚手板和安全网等构配件自重、施工荷载、风荷载。
1.永久荷载（恒载）
①每米立杆承受的结构自重： g1k=0.1248KN/M ②木脚手板自重： g2k=0.18KN/M2
③脚手架上吊挂的安全网等防护设施，重量很轻，可忽略不计。
2.可变荷载（活载）
①施工荷载：按结构脚手架取用 q1k=3KN/M2 ②水平风荷载
ωk=0.7μz
μs ω。
=0.7×1.6×1.3×0.089×0.2=0.026 KN/M2 μz---风压高度变化系数，取1.6
μs —-脚手架风荷载体型系数，取1.3×0.089 ω。
--基本风压（KN/M2），思茅地区取0.2 KN/M2 ⑶荷载效应组合 ⑷落地式钢管脚手架设计计算
1横向水平杆承载力计算（按简支梁计算）跨长l ＝1.05m
MGK---脚手板自重产生的弯距，MQk---施工荷载标准值产生的弯距 M=1.2MGk+1.4
MQk
=1.2×1/8×0.1×1.052+1.4×1/8×3×1.052=0.60KN.M
б=M/w=0.6×106/5.08×103 =118<[б]=205N/mm2
∴符合要求
2纵向水平杆承载力计算（按三跨连续梁计算）跨长l＝1.5m
M=1.2MGk+1.4 MQk=1.2×0.08×0.1×1.52+1.4×0.08×3×1.52=0.78KN.M б=M/w=0.78×106/5.08×103 =154<[б]=205N/mm2
∴符合要求
由于荷载较小，纵、横向水平杆变形均不作验算。
3纵横杆与立杆连接时扣件的抗滑承载力验算
R=(1.2×0.35+1.4×3.0)×1.05×1.5/2=3.64KN<Rc=8KN
∴符合要求
4立杆稳定性计算
（1）荷载计算
a．本工程脚手架搭设自室外地坪搭起，搭设高度49.0m。
（规范允许最大搭设高度50m）
b.风荷载产生的压应力
An＝4489mm2
Aw＝10000mm2
Ψw＝1.2 An／ Aw＝0.539
μs＝1.0Ψw
μz＝0.54
Wk＝0.7μsμzw0＝0.122KN/m2
Mwk＝Wklah2／10＝0.122×1.5×1.82/10=0.05929 KN.m
Mw=0.85×1.4×0.05929=0.071 KN.m
Mw/W=0.071×106/5.08×103=13.98 N/mm2
c.脚手架自重标准值产生的轴向力NG1k
规范查得每米高脚手架自重产生得轴心压力标准值Gk＝0.1248KN/m，则47.7m脚手架自重产生轴心压力标准值为：NG1k＝h.gk＝49.0×0.1248＝6.12KN
d.构配件自重产生得轴向力NG2k
注：1.脚手板的铺设按《规范》7.3.12条规定。
2.栏杆在每步架的外立杆上设置，施工作业平台设置两道，其余各设置一道，共计4道：自重为38.4×1.5×30KN.
3.脚手踢角板为180mm高的木脚手板挡板，自重为(350×1.5×0.18×2)KN.
4.安全网自重为（5×1.5×47.7）KN
e．计算外立杆施工荷载标准值产生的轴向力总和NQK
NQK＝3×1.5×1.05×2/2＝4.725KN
f.计算底层外立杆稳定性
∵k＝1.155 μ＝1.50 h＝1.80
∴l0＝kμh＝3.1185m＝311.85cm
I＝1.58cm
∴λ＝l0/ I＝197.4 查表得ψ＝0.185
N/ψA+M/W＝16450/（0.185×489）+13.98＝185.65N/mm2＜f＝205 N/mm2 ∴满足要求
5连墙件承载力计算
连墙件轴向力设计值(Aw为每个连墙杆迎风面积，按二步三跨计算)
Nl= Nlw +N0=1.4ωkAw+5
=1.4×0.078×3.6×4.5+5
=6.77KN
λ= l0/i=600/15.8=38 查表ψ=0.893
N=ψAf=0.893×0.0489×205×103
=89.5KN>Nl
∴满足要求
连接扣件抗滑承载力Ｒc=8.0KN>Nl
∴满足要求
6立杆地基承载力计算
地基承载力设计值
fg= kc fgk=0.4×350=140KN/M2
kc----脚手架地基承载力系数，回填土取0.4
fgk---地基承载力标准值，按《建筑地基基础设计规范》规定，砂土回填土取350 KN/M2
p=N/A=16.75/0.25=67<fg
综上所述，所设计脚手架钢管（φ48×d3.5）满足要求.。
