一、横向、纵向水平杆计算1．横向、纵向水平杆的抗弯强度按下式计算：σ=M/W≤f式中M—弯矩设计值，按M=1.2MGK+1.4MQK计算，MGK为脚手板自重标准值产生的弯矩，MQK为施工荷载标准值产生的弯矩。

W—截面模量，查表φ48×3.5mm钢管W=5.08cm3f—钢材的抗弯强度计算值，f=205N/mm2（1）横向水平杆的抗弯强度计算横向水平杆的内力时按简支梁计算如图1，计算跨度取立杆的横距l0=80mm，脚手架横向水平杆的构造计算外伸长度a1=300mm，a2=100mm。

图1横向水平杆计算简图①永久荷载标准值gk包括每米立杆承受的结构自重标准值0.136kN/m（纵距1.5m，步距1.8m），脚手板自重标准值0.35kN/m2和栏杆与挡脚板自重标准值0.14kN/m（如图2）gk=0.136+0.35×1.2+0.14=0.696kN/m=696N/m其中，图2a）等效于图2b）图2结构自重计算简图②施工均匀活荷载标准值qk=3kN/m2×0.75m=2.25kN/m=2250N/m（横向水平杆间距为0.75m）图3施工荷载计算简图M=1.2MGK+1.4MQK=1.2×11.31+1.4×180=265.57Nm所以横向水平杆的抗弯强度满足安全要求。

扣件式钢管落地脚手架计算书 Microsoft Word 文档

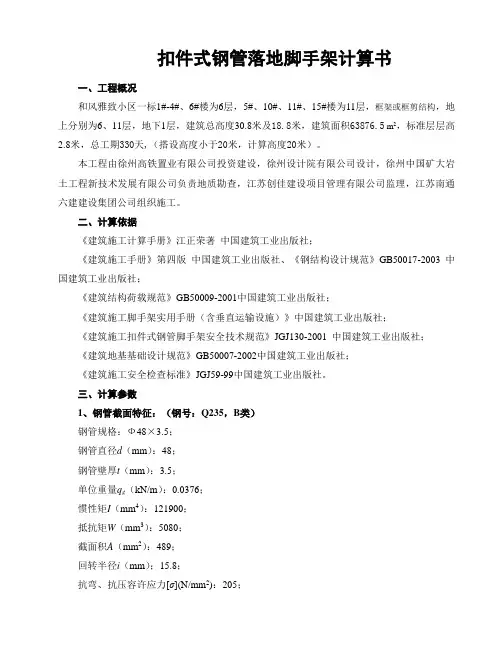

扣件式钢管落地脚手架计算书一、工程概况和风雅致小区一标1#-4#、6#楼为6层，5#、10#、11#、15#楼为11层，框架或框剪结构，地上分别为6、11层，地下1层，建筑总高度30.8米及18.8米，建筑面积63876.5 m2，标准层层高2.8米，总工期330天,（搭设高度小于20米，计算高度20米）。

本工程由徐州高铁置业有限公司投资建设，徐州设计院有限公司设计，徐州中国矿大岩土工程新技术发展有限公司负责地质勘查，江苏创佳建设项目管理有限公司监理，江苏南通六建建设集团公司组织施工。

二、计算依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003 中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。

三、计算参数1、钢管截面特征：（钢号：Q235，B类）钢管规格：Ф48×3.5；钢管直径d（mm）：48；钢管壁厚t（mm）：3.5；单位重量q g（kN/m）：0.0376；惯性矩I（mm4）：121900；抵抗矩W（mm3）：5080；截面积A（mm2）：489；回转半径i（mm）；15.8；抗弯、抗压容许应力[σ](N/mm2)：205；弹性模量E(N/mm2)：206000；2、脚手架构造参数脚手架类型：双排架；脚手架高度H s（m）：19；立杆纵距L a（m）：1.5；立杆横距L b（m）：1.05；横杆步距h（m）：1.8；上部横杆根数n2：2；脚手板铺设层数n3：10；立杆底垫块面积A（m2）：0.2；连墙件类型：扣件连接；连墙件布置方式：二步三跨；连墙件水平间距l w（m）：4.5；连墙件垂直间距h w（mm4）：3.6；连墙件长度b1（m）：0.4；剪刀撑斜杆与地面的倾角a：45；剪刀撑跨越立杆根数n4：6；3、荷载参数脚手板自重q j（kN/m2）：0.3；栏杆、挡脚板自重q d（kN/m）：0.14；安全网自重q a（kN/m2）：0.0014；作业层施工均布荷载q s（kN/m2）：2；同时施工作业层数n1：2;脚手架状况：全封闭;徐州市地区基本风压w0（kN/m2）: 0.35;4、其他参数风压高度变化系数μz（查GB50009-2001表7.2.1）架高25m，地处B类(城市郊区)μz为：1.25；脚手架风荷载体型系数μs（查JGJ 130-2001表4.2.4）：0.69；风荷载标准值w k=0.7×μs×μz×w0 =0.212kN/m2；立杆计算长度系数μ（查JGJ 130-2001表5.3.3）：1.5；轴心受压构件稳定系数φ（查JGJ 130-2001附录C）：0.243；注：计算长度l0 = μ×h =1.5×1.8=2.7m长细比λ= l0 / i=2.7/0.0158=171荷载分项系数（查GB50009-2001第8页）永久荷载γG：1.2；可变荷载γQ：1.4；地基承载力标准值f gk（kPa）地基为粘性土：200；脚手架地基承载力调整系数k c（查JGJ 130-2001第20页）工况为架底铺设混凝土及设置排水沟：1；5、材料种类说明脚手板采用：木脚手板挡脚板采用：栏杆，木脚手板挡板安全网采用：ML1.8×6;1.5kg四、脚手架验算本脚手架属于施工荷载由横向水平杆传递给立杆情况，荷载传递线路如下：脚手板→纵向水平杆（大横杆）→横向水平杆（小横杆）→立杆→地基。
