照明配电系统设计.
教学楼供配电系统设计-建筑供配电与照明课程设计
教学楼供配电系统设计-建筑供配电与照明课程设计教学楼供配电系统设计是建筑供配电与照明课程设计中的一个重要部分。
下面是一个详细的教学楼供配电系统设计的步骤：1. 确定负荷需求：首先需要确定教学楼的负荷需求，包括照明、空调、电梯、计算机设备等。
根据教学楼的用途和规模，计算出每个房间或区域的负荷需求。
2. 确定电源容量：根据负荷需求计算出教学楼的总电源容量。
通常使用的电源是交流电，根据负荷需求确定所需的额定电压和额定电流。
3. 设计电缆线路：根据教学楼的布局和负荷需求，设计电缆线路。
需要确定每个房间或区域的电缆长度、截面积和材料。
根据电缆的额定电流和电压降，选择合适的电缆规格。
4. 设计配电盘：根据负荷需求和电缆线路设计，设计配电盘。
配电盘用于将电源分配到各个房间或区域。
需要确定配电盘的额定电流和额定电压，选择合适的开关和保护装置。
5. 设计照明系统：根据教学楼的照明需求，设计照明系统。
需要确定每个房间或区域的照明功率、灯具数量和位置。
根据照明系统的设计，选择合适的灯具和控制装置。
6. 安全考虑：在设计过程中，需要考虑供配电系统的安全性。
包括过载保护、短路保护、漏电保护等。
需要选择合适的保护装置和安全设备，确保供配电系统的安全运行。
7. 节能考虑：在设计过程中，需要考虑供配电系统的能耗和节能措施。
可以采用节能灯具、自动控制系统、能量回收装置等，减少能耗并提高能源利用效率。
8. 标准和规范：在设计过程中，需要遵循相关的标准和规范。
包括国家电气安全标准、建筑电气设计规范等。
确保供配电系统的设计符合安全和技术要求。
以上是一个教学楼供配电系统设计的详细步骤。
在实际设计中，还需要考虑具体的建筑结构、用途和预算等因素，进行合理的设计和优化。
车间照明配电系统图
通信大楼供配电及照明设计
通信大楼供配电及照明设计通信大楼的供配电及照明设计在建筑工程中起着至关重要的作用。
设计良好的供配电系统和照明系统可以保证通信大楼的正常运行和舒适的工作环境。
本文将介绍通信大楼供配电及照明设计的一些重要方面。
首先是供配电系统的设计。
通信大楼的供配电系统需要保证电力稳定可靠、高效安全。
在设计中，应根据通信设备和其他用电设备的耗电量和工作需求合理配置电源。
通信设备常常需要稳定的电压和电流供应，所以应选择稳定性较强的供电方式，如双电源供电或备用电源供电。
同时，还需要考虑到通信大楼的用电负荷峰值和用电负荷预测，以确保供电系统在高峰时段也能够满足需求。
此外，供配电系统还应该具备防雷、防电击和防火等安全保护措施，以确保人员和设备的安全。
其次是照明系统的设计。
通信大楼的照明系统不仅仅是为了提供足够的光线以供日常活动使用，还需要考虑到人眼的视觉需求和环境舒适度。
在照明系统的设计中，首先需要确定照明布置和灯具的选择。
根据通信大楼的功能区域和不同的照明需求，可以采用不同的照明布局和灯具组合，如中央照明、局部照明、阶梯照明等。
灯具的选择要考虑到照明效果、能耗、寿命和维护成本等因素，同时还需要满足环保和能源节约的要求。
另外，照明系统的设计还要充分考虑节能和环保。
通过采用节能灯具和智能控制系统，可以有效减少能源消耗。
在照明控制方面，可以采用光控、时控和人体感应等技术，根据不同的使用场景和时间段合理控制灯具的亮度和开关状态，以进一步提高能源利用效率。
另外，还可以在设计中考虑利用自然光，通过合理的采光设计来减少对人工照明的依赖，达到节能的目的。
此外，还可以考虑使用太阳能或其他可再生能源来提供部分照明需求，以进一步提高照明系统的环保性能。
在通信大楼供配电及照明设计中，还需要注意建筑的可维护性和防火安全性。
供配电和照明系统的设备和线路布置要符合防火要求，并提供易于检修和维护的设施。
设备应选择具有高可靠性和稳定性的产品，并保证设备的合理布局和通风散热能力，以防止设备过热。
照明配电课程设计
照明配电课程设计一、课程目标知识目标：1. 让学生理解照明配电的基本概念，掌握电路的组成和功能；2. 使学生掌握照明配电系统中常见电器设备的工作原理和选型方法；3. 引导学生了解照明配电系统中线缆的敷设方式、接线方法和保护措施；4. 帮助学生掌握照明配电系统的设计原则和安全规范。
技能目标：1. 培养学生运用照明配电知识解决实际问题的能力；2. 提高学生分析和设计照明配电系统方案的能力；3. 培养学生动手操作能力，能正确进行照明设备的安装、调试和维护；4. 培养学生团队协作和沟通能力，能在实际项目中与他人有效配合。
情感态度价值观目标：1. 培养学生热爱专业，树立正确的职业观念；2. 增强学生的安全意识，培养严谨、细致的工作作风；3. 激发学生的创新精神，鼓励积极参与照明配电技术的改进与创新；4. 培养学生关注环保，节能减排的观念，提高社会责任感。
课程性质：本课程为电气工程及其自动化专业的一门专业基础课程，旨在使学生掌握照明配电的基本知识和技能。
学生特点：学生具备一定的电路基础知识，但对照明配电系统的实际应用了解有限。
教学要求：结合实际案例，采用理论教学与实践操作相结合的方法，提高学生的实际操作能力和综合运用能力。
通过本课程的学习，使学生达到以上所述的知识、技能和情感态度价值观目标。
在教学过程中，将目标分解为具体的学习成果，以便于后续教学设计和评估。
二、教学内容1. 照明配电基础理论：包括照明配电系统的基本概念、组成、功能及分类；照明配电系统的主要技术参数和性能指标。
教材章节：第一章 照明配电概述2. 照明电器设备：介绍常用照明电器设备的工作原理、性能、选型和应用，如灯具、镇流器、开关等。
教材章节：第二章 照明电器设备3. 线缆敷设与保护：讲解照明配电系统中线缆的敷设方式、接线方法、保护措施及相关安全规范。
教材章节：第三章 线缆敷设与保护4. 照明配电系统设计：分析照明配电系统的设计原则、流程、方法及注意事项，包括负荷计算、设备选型等。

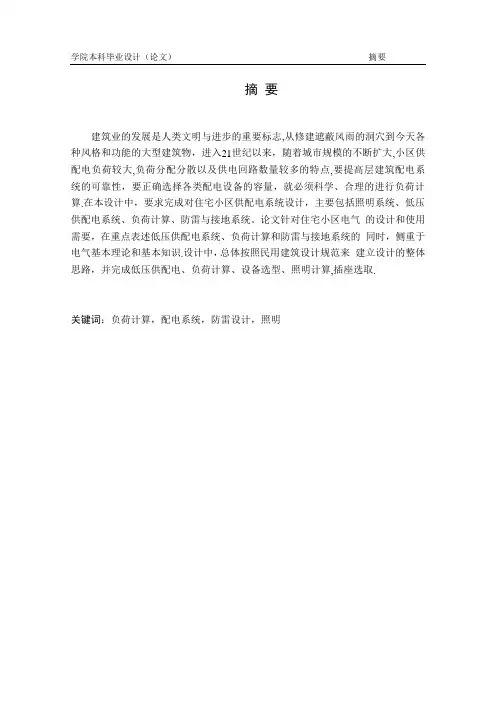

某小区供配电及其照明系统设计【范本模板】
摘要建筑业的发展是人类文明与进步的重要标志,从修建遮蔽风雨的洞穴到今天各种风格和功能的大型建筑物，进入21世纪以来，随着城市规模的不断扩大,小区供配电负荷较大,负荷分配分散以及供电回路数量较多的特点,要提高层建筑配电系统的可靠性，要正确选择各类配电设备的容量，就必须科学、合理的进行负荷计算.在本设计中，要求完成对住宅小区供配电系统设计，主要包括照明系统、低压供配电系统、负荷计算、防雷与接地系统。
论文针对住宅小区电气的设计和使用需要，在重点表述低压供配电系统、负荷计算和防雷与接地系统的同时，侧重于电气基本理论和基本知识.设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成低压供配电、负荷计算、设备选型、照明计算,插座选取.关键词：负荷计算，配电系统，防雷设计，照明AbstractConstruction and progress of human civilization development is an important symbol, from the cave to shelter from bad weather to build a variety of styles and functions of today's large building into the 21st century，with the continuous expansion of city size, over the load cell power supply large, decentralized load distribution and characteristics of a large number of power supply circuit, to improve distribution system reliability story building, to correctly select the capacity of various types of distribution equipment，it must be scientific and rational for load calculation.In this design，the requirements for completion of the residential distribution system design，including lighting，low voltage power supply system, load calculation, lightning protection and grounding systems。

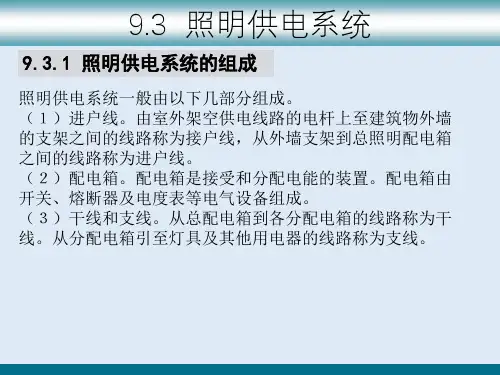

电气照明系统—照明供电系统
9.3 照明供电系统
9.3.4 电气照明常见故障及维护
1. 电气照明常见故障
照明装置故障，一般有短路、断路和漏电三种。 （１）短路。线路发生短路时，由于短路电流很大，若熔丝不及 时熔断或空气开关不及时断开，可能烧毁电线或电气设备，甚至 引起火灾。造成的原因：一般由接线错误而引起相线（火）与中 线（地）直接相连；因接触不良而导致接头之间直接短接；因接 线柱松动，而引起连线；在该用插头处而图省事，直接将线头插 入插孔，造成连线而短路；电器用具内部绝缘损坏，致使导线碰 触金属外壳引起短路；房屋失修漏水，室外灯具日久失修，橡 皮垫失效漏水，造成灯头或开关受潮，绝缘不良而短路；导线受 外力损伤，在破损处相连线，同时接地等。
9.3 照明供电系统
9.3.2 照明供电线路的布置
建筑物内部照明供电线路，应根据工程规模大小、设备布置、 负荷容量等条件确定。对于容量较大的照明负荷，一般采用 380／220Ｖ的三相四线制配电方式，每相均与中线构成单相 220Ｖ电路，将照明负荷尽可能均匀分配到三相电路中，形 成对称三相。额定电压的偏移量允许±5％。三相动力负载一 般使用380Ｖ的线电压，照明负载一般使用220Ｖ的相电压。 照明配电线路如图9-10所示。
9.3 照明供电系统
9.3.4 电气照明常见故障及维护
2. 电气照明设施的维护
为了避免电气照明故障的发生，必须对电气照明设施加强维护。 （１）日常维护。要对配电箱、熔断器、开关线路及每个灯都要 进行日常检查和维护，维护时要断电操作。对异常现象及时进行 处理。 （２）定期维护。要定期（半年或一个季度）对照明设施进行维 护，具体内容是： １）配电箱、灯座和插座等装置上的各种接线、接头是否有松动， 是否被擅自拆装过，线头是否被接错。
机房照明配电系统设计方案
、机房照明设计标准机房照明设计标准主要指标为照度照度E:光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量©与该物体表面的面积S的比值，即E=© /S（其中照度的单位为勒克斯Lx）。
在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。
由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400的直立工作面照度大于500LUX二、供配电系统设计依据与概况计算机设备供配电系统是计算机系统正常运行的前提和保证。
GB50174-93《电子计算机机房设计规范》和GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类：一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
在本方案中，机房按一类供电方式设计施工在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表:在本方案中，对计算机主机设备供电选用A级标准。
为达到A级标准，须有相应的UPS设备来保障。
三、供配电系统设计内容（1）、机房交流供配电设计计算机机房的供电应380/220V电压、50HZ频率和三相五线制（即TN-S系统）的配线方式供电，供给机房用电。
计算机机房的设备供电应按设备总用电量的20%进行预留（按实际运行负载为20%）。
机房内的重要设备均采用UPS不间断电源和市电双回路供电。
为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。
保证计算机设备稳定运行，不受损坏。
计算机机房内设备电源的电压变化应在220V士5%之内，频率变化在50H± 0.2Hz 之内。
保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。
《照明配电系统》课件
照明配电系统设计案例
实际照明配电系统设计案例分析
通过具体的案例分析，探讨照明配电系统设计过程中的问题和解决方法，帮助大家更好地理解实践应用。
设计过程中的问题及解决方法
讨论在照明配电系统设计过程中可能遇到的一些常见问题，并提供相应的解决方法重点
总结照明配电系统设计的重点，确保在实践中注重关键细节，保证系统的性能和安全。
不同类型灯具的优缺点比较
LED灯、荧光灯、卤素灯等不同类型的灯具各有 优缺点，根据实际需求选择最适合的灯具是设 计的关键。
照明系统的能耗分析
对照明系统的能耗进行分析，找到节能降耗的 有效方法，是建设绿色照明系统的必要步骤。
配电系统
配电系统的组 成
配电系统由配电箱、 电缆、保护设备等组 成。了解各个组成部 分的功能和特点，能 够保证系统的正常运 行。
低压电源的选 择与配电箱的 设计
选择合适的低压电源 和设计配电箱时需要 考虑负荷容量、供电 方式等因素，确保照 明系统的供电稳定性。
电缆的敷设方 法与规格选定
电缆敷设方法和规格 选定直接影响到系统 的可靠性和安全性， 合理选择和布置电缆 是关键。
配电系统的安 全保证
配电系统的安全性是 设计过程中的重要考 虑因素，了解相关的 安全保护措施和规范 要求是必要的。
《照明配电系统》PPT课件
简介
什么是照明配电系统？照明配电系统是指将电能转换为可供照明用途的电力分配系统。了解并掌握照明配电系 统的原理和设计是非常重要的。
照明系统
照明系统的组成
照明系统由灯具、电源、控制装置和配电线路 组成。各个组成部分的功能和配合关系将被详 细介绍。
照明系统设计原则
照明系统的设计需要考虑照度、光色、均匀性 等因素。掌握设计原则可以确保照明效果的优 化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
（二）照明光照设计方案选择
（1）照明方式的确定 照明方式可分为：一般照明、分区照明、局部照明、 混合照明。
5
（二）照明光照设计方案选择
根据建筑物功能，确定照明方式。 规范规定，按下列要求确定照明方式： （１）工作场所通常应设置—般照明； （２）同一场所内的不同区域有不同照度要求时， 应采用分区一般照明； （３）对于部分作业面照度要求较高，只采用一般 照明不合理的场所，宜采用混合照明；
8
（二）照明光照设计方案选择
（3）照度选择 根据建筑物的性质和各房间用途不同，查表（照明 设计标准）确定各房间照度。 一般情况下，设计照度值与照度标准值相比较，可 有－10%～＋10%的偏差。 符合下列条件之一及以上时，作业面或参考平面的 照度，可按照度标准值分级降低一级。 （1）进行很短时间的作业时； （2）作业精度或速度无关紧要时； （3）建筑等级和功能要求较低时。
10
GB 50034-2004按居住建筑、公共建筑、工业建筑、公用场 所进行分类，分别给出照明标准值、眩光限制要求和显色 指数要求
办公建筑照明标准值
房间或场所
普通办公室 高档办公室 会议室 接待室、前台 营业厅 设计室 文件整理、复印、发行室 资料、档案室 参考平面 及其高度 0.75m水平面 0.75m水平面 0.75m水平面 0.75m水平面 0.75m水平面 实际工作面 0.75m水平面 0.75m水平面 照度标准值 （lx） 300 500 300 300 300 500 300 200
7
（二）照明光照设计方案选择
（4） 工作场所下列情况应设置应急照明： ①正常照明因故障熄灭后，需确保正常工作或活动 继续进行的场所，应设置备用照明； ②正常照明因故障熄灭后，需确保处于潜在危险之 中的人员安全的场所，应设置安全照明； ③正常照明因故障熄灭后，需确保人员安全疏散的 出口和通道，应设置疏散照明。 （５）有危及航行安全的建筑物、构筑物上，应根据 航行要求设置障碍照明。
9
（二）照明光照设计方案选择
符合下列条件之一及以上时，作业面或参考平面的照度，可 按照度标准值分级提高一级。 （1）视觉要求高的精细作业场所； （2）连续长时间紧张的视觉作业； 视觉安全 （3）识别移动对象，要求识别时间短促而辨认困难时； 视觉功效 （4）视觉作业对操作安全有重要影响时； 建筑功能 （5）识别对象亮度对比小于0.3时； 建筑等级 （6）作业精度要求较高，且产生差错会造成很大损失时 （7）视觉能力低于正常能力时； （8）建筑等级和功能要求高时。
3
（一）熟悉图纸和相关设计规范
（1）了解工程概况，熟悉各场合（房间）的用途 （2）熟悉照明设计相关规范，特别是 GB50035-2004，建筑照明设计标准[S]。 JGJ16-2008,民用建筑电气设计规范[S]. GB50045-95(2005)，高层民用建筑设计防火规范 GB50016-2006，民用建筑设计防火规范[S]．
照明系统设计
1
照明系统设计的主要内容
（1）确定合理的照明种类和照明方式 （2）选择照明光源及灯具，确定灯具的布置方案 （3）进行照度计算和供电负荷计算 （4）照明电气设备与线路的选择与计算 （5）绘制出照明平面图和相应的供电系统图
2
照明系统设计步骤
（一）熟Байду номын сангаас图纸和相关设计规范 （二）照明光照设计方案选择 （三）照度计算及校验 （三）电气设计方案选择 （五）电气平面图设计 （六）负荷计算、选择线缆型号、截面、敷设方式、 线路电压损失计算、保护电器选择及整定 （七）绘制配电系统图
UGR
19 19 19 — 22 19 — —
Ra
80 80 80 80 80 80 80 80
11
（二）照明光照设计方案选择
（4）光源选择
光源种类 普通照明 白炽灯 卤钨灯 普通荧光灯 三基色荧光灯 紧凑型荧光灯
常用电光源性能比较
色温(K) 2800 3000 全系列 全系列 全系列 平均寿命(h) 1000 2000～5000 10000 12000 8000
光效(lm/W) 显色指数(Ra) 15 25 70 93 60 100 100 70 80～98 85
高压汞灯
金属卤化物灯 高压钠灯 低压钠灯
50
75～95 100～200 200
45
65～92 23/60/85 很差
3300～4300
3000/4500/5600 1950/2200/2500 1750
13
（二）照明光照设计方案选择
规范要求，照明设计时可按下列条件选择光源： （1）高度较低房间，如办公室、教室、会议室及仪表、电子 等生产车间宜采用细管径直管形荧光灯 （2）商店营业厅宜采用细管径直管形荧光灯、紧凑型荧光灯 或小功率的金属卤化物灯； （3）高度较高的工业厂房，应按照生产使用要求，采用金属 卤化物灯或高压钠灯，亦可采用大功率细管径荧光灯； （4）一般照明场所不宜采用荧光高压汞灯，不应采用自镇流 荧光高压汞灯； （5）一般情况下，室内外照明不应采用普通照明白炽灯；在 特殊情况下需采用时，其额定功率不应超过1OOW。
6000
6000～20000 24000 28000
12
（二）照明光照设计方案选择
室内照明光源的确定，应根据使用场所的不同，合 理地选择光源的光效、显色性、寿命、启动点燃和 再点燃时间等光电特性指标，以及环境条件对光源 光电参数的影响。 室内照明应优先采用高光效光源和高效灯具。 当照度低于100lx时宜采用色温较低的光源 有显色性要求的室内场所不宜选用汞灯、钠灯等作 为主要照明光源。
（４）在一个工作场所内不应只采用局部照明。
6
（二）照明光照设计方案选择
（2）照明种类的确定 根据照明功能划分：正常照明、应急照明、值班照 明、警卫照明、障碍照明。 根据建筑物功能，确定照明种类。 规范要求：按下列要求确定照明种类： （１）工作场所均应设置正常照明。 （2）大面积场所宜设置值班照明。 （3）有警戒任务的场所，应根据警戒范围的要求设 置警卫照明。
14
（二）照明光照设计方案选择
下列工作场所可采用白炽灯： （１）要求瞬时启动和连续调光的场所，使用其他光 源技术经济不合理时； （２）对防止电磁干扰要求严格的场所； （３）开关灯频繁的场所； （４）照度要求不高，且照明时间较短的场所
