220kV电压互感器技术规范书

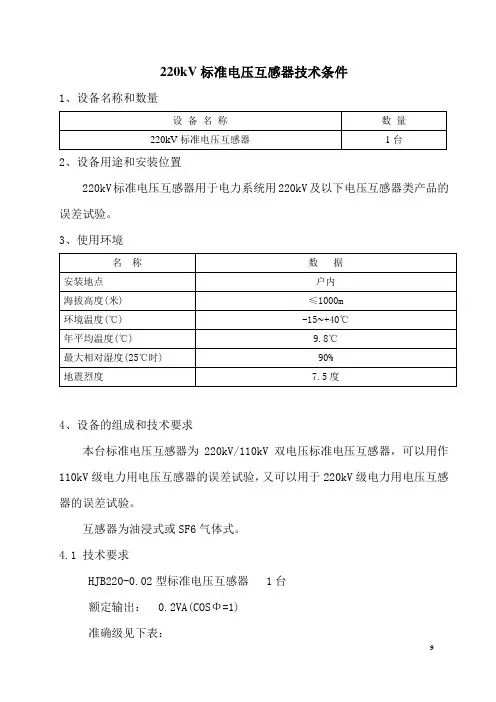

220kV标准电压互感器技术条件
220kV标准电压互感器技术条件1、设备名称和数量2、设备用途和安装位置220kV标准电压互感器用于电力系统用220kV及以下电压互感器类产品的误差试验。
3、使用环境4、设备的组成和技术要求本台标准电压互感器为220kV/110kV双电压标准电压互感器，可以用作110kV级电力用电压互感器的误差试验，又可以用于220kV级电力用电压互感器的误差试验。
互感器为油浸式或SF6气体式。
4.1 技术要求HJB220-0.02型标准电压互感器 1台额定输出： 0.2VA(COSΦ=1)准确级见下表：HJB220-0.02型标准电压互感器准确级结构：互感器有脚轮，脚轮应在器身下面外围足够远处以增加稳定性。
有均压罩，局放小于5pC。
额定电压：220kV额定频率：50/60Hz(注：当确实无60Hz仪器测量时，可只测50Hz下的技术参数)；绝缘水平：A.工频耐受电压： 254kV （感应耐压）；B.局部放电水平：在195kV时，局部放电量小于10pC；C.二次线圈对接地部分之间的绝缘应能承受工频电压为2kV，历时1min的试验；5、其它要求：5-1温升在额定一次电压、额定二次负载下长期工作时，电压互感器各部分的温升,线圈不应超过60ºC（油浸式），油顶层55ºC，铁芯及其它结构零件表面温升最大不得超过它们所接触或靠近的绝缘材料的允许温升。
5-2接地螺栓直径不小于互感器二次绕组的接线端子直径，并在接地处有明显的接地符号或“地”字样。
5-3电压互感器接线端子(导杆、螺母、垫圈等)应用铜或铜合金制成，并有可靠的防腐蚀层。
5-4油浸式电压互感器在适当的位置上应装有注油孔和放油阀门。
5-5其它应满足相应的现行国家和行业标准。
5、适用标准产品应符合现行的国家及行业标准。
GB311.1-2012 《绝缘配合第1部分：定义、原则和规则》GB/T 16927.1-2011《高电压试验技术第1部分：一般定义及试验要求》GB/T 7354-2003 《局部放电测量》JB/T 5473-1991 《仪用电压互感器》6、应有由法定计量机构检定合格并发证书。
220kV升压站X单元电容式电压互感器交接试验作业指导书
编号：Q/×××220kV升压站X单元电容式电压互感器交接试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验参加人：
试验日期年月日时至年月日时
1适用范围
本作业指导书适用于220kV升压站X单元电容式电压互感器现场交接试验。
2引用文件
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5试验总结
6作业指导书执行情况评估
7 附录
a.试验接线图
图1自激法测量C1试验接线图图2 自激法测量C2试验接线图
试验记录：
电容式电压互感器绝缘试验记录。
电压互感器技术规范书
东方希望包头稀土铝业有限责任企业电厂新一期后2X155MW 工程220KV 电压互感器技术规范书同意：审查：编制：东方希望包头稀土铝业有限责任企业电厂新一期后2X155MW 工程2006年3月目次1.总则2.技术要求3.设施规范4.供货范围5.技术服务6.买方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储藏1总则本设施技术规范书合用于东方希望包头稀土铝业有限责任企业自备电厂新一期工程电压互感器，它提出了该设施的功能设计、构造、性能、安装和试验等方面的技术要求。
本设施技术规范书提出的是最低限度的技术要求，并未对全部技术细节作出规定，也未充足引述相关标准和规范的条则，卖方应供应切合工业标准和本规范书的优良产品。
假如卖方没有以书面形式对本规范书的条则提出异议，则意味着卖方供应的设施完好切合本规范书的要求。
若有异议，不论是多么细小，都应在报价书中以“对规范书的建议和同规范书的差别”为标题的特意章节中加以详尽描绘。
本设施技术规范书所使用的标准如遇与卖方所履行的标准不一致时，按较高标准履行。
本设施技术规范书经买、卖两方确认后作为订货合同的技术附件，与合同正文具有同样的法律效劳。
本设施技术规范书未尽事宜，由买、卖两方磋商确立。
2 技术要求2.1 应按照的主要现行标准《高压输变电设施的绝缘配合》GB4703 《电容式电压互感器》GB2706 《沟通高压电器动热稳固试验方法》GB763 《沟通高压电器在长久工作时的发热》GB/T16434 《高压架空线路和发电厂、变电所环境污划分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》GB2900 《电工名词术语》GB1207 《电压互感器》GB1984 《沟通高压断路器》GB191 《包装贮运标记》GB7674 《SF6关闭式组合电器》GB2536 《变压器油》GB156 《标准电压》2.2 环境条件四周空气温度最高温度：+40 ℃最低温度：-40 ℃最大日温差：25 ℃日照强度：W/cm 2(风速 0.5m/s)海拔高度：1034 m最狂风速：30 m/s环境相对湿度：68 ％地震烈度：8 度加快度：污秽等级：III 级覆冰厚度：10 mm工程条件系统概略1. 系统额定电压 : 220 kV2. 系统最高电压 : 252 kV3. 系统额定频次 : 50 Hz4.系统中性点接地方式 : 直接接地安装地址:户外安装方式:单相电压互感器的基本技术参数型式：额定频次： 50HZ额定电压比： (220/ √√3)/0.1 KV额定负荷及正确等级：当功率因数为0.8 时, 应知足以下要求 :绕组额定容量 (VA) 正确等级仪表用100张口三角300 3P额定二次电压 :仪表用线圈 : √3 KV张口三角线圈 : 0.1 KV二次绕组极限输出 : VA绝缘水平：工频耐压 ( 有效值 ):≥ 390KV额定雷电冲击耐压,( 峰值 ): ≥950KV2.5 技术性能要求电压分压器介质损失因数：在10 ℃～ 40℃额定电压下不大于(膜纸 )，(油纸 )。
220kV 电容式电压互感器更换 安装作业指导书
位检查调整
接线板、金属外壳无锈蚀，瓷裙清洁，符合运行要求
4.2
核对电压互感器铭牌
符合设计图纸要求
5
新电压互感器电气及油化试验
各试验项目符合电气设备交接试验标准
与试验无关人员不得进入试验围栏
1)电压互感器朝向与图纸相符.
检查钢丝绳受力情况和保险绳绑扎位置必须正确
6
设备就位
2)调整基础跟新电压互感器相符
防止进水
线盒密封良好
8
旧电压互感器装箱等扫尾工作
按使用说明书要求对互感器进行装箱操作，确保运输
安全
9
检查现场安全措施、设备状态
现场安全措施与工作票所载相符、恢复到工作许可时
恢复
状态
10
作业组自验收
按验收规范验收，对每道工序从头至尾自验收一遍，
必须认真复查
严把质量关。
4
表4电压互感器安装记录卡
变电所：
一次引线连接紧固
导线悬垂度满足要求
7.3
二次电缆搭接
按标记或按图纸要求恢复搭接，接线正确、可靠、密封良好
8
旧电压互感器装箱等扫尾工作
按使用说明书要求对互感器进行装箱操作，确保运输安全
9
检查现场安全措施、设备状态恢复
现场安全措施与工作票所载相符、恢复到工作许可时状态
10
作业组自验收
按验收规范验收，对每道工序从头至尾自验收一遍，严把质量关。
吊过程过程应缓慢，发现异常应立即停止起吊，排除后
接软线，逐相拆除。
方可继续
4)拆除过程中电压互感器重心无偏移等异常情况。
4
新电压互感器拆箱，外观检查、
试验并记录等
拆箱，外观清扫、检查、核对
220kV电流互感器使用说明书
220kV电流互感器使⽤说明书⼀、概述LVQB(T)-220W2(3)型电流互感器在额定频率50Hz、设备最⾼电压252kV的电⼒系统中作电⽓保护和测量⽤。
产品符合GB1208《电流互感器》国家标准。
SF6电流互感器特点：1、运⾏安全可靠，免维护、不燃烧、不爆炸；产品在线监测SF6⽓体压⼒，运⾏中可不停电补充⽓体。
2、⾼精度,计量级为0.2或0.2S。
3、动热稳定性好，低温升。
4、局部放电量在5pC以下,⽆介质损耗问题。
⼆、型号说明L V Q B (T) - □ W□污秽等级电压等级 kV带暂态保护绕组带保护绕组主绝缘介质为⽓体倒⽴式结构电流互感器三、使⽤条件1、安装场所：户外2、海拔：不超过2000m3、最⼤风速： 35m/s4、地震烈度：不超过9度5、污秽等级：Ⅲ级(Ⅳ级)及以下污秽地区6、环境温度：最低⽓温： -30℃最⾼⽓温： +40℃⽇平均⽓温不超过+30℃7、相对湿度：95%（20℃时）四、结构产品总体结构为倒⽴式结构。
由底座、瓷套、壳体及⼆次绕组等部分组成（见图1、图2）。
⼆次绕组位于壳体内，与⼀次绕组之间⽤SF6⽓体绝缘，并通过⽀持绝缘⼦固定到壳体上，其引出线通过底座内的⼆次接线端⼦引出供⽤户外接负载使⽤。
⼀次绕组通过串并联⽅式及⼆次绕组抽头可获得四种电流⽐。
壳体上⽅设置有压⼒释放装置。
瓷套采⽤⾼强瓷套(根据⽤户需要，也可采⽤硅橡胶复合绝缘套管)，能够承受5倍于产品额定⽓压的内压作⽤⽽不破坏，通过瓷套的上、下法兰分别与壳体和底座牢固地联结。
瓷套外绝缘公称爬电距离为6300mm(7812mm)，能适应Ⅲ级(Ⅳ级)污秽地区运⾏需要。
底座除起⽀撑设备、安装作⽤外，还设置有密度控制器、⼆次接线端⼦、SF6阀门及吸附剂等。
五、主要技术参数1、主要电⽓参数：见表⼀2、绝缘⽔平：额定短时⼯频耐受电压（⽅均根值） 460kV·1min或395kV·1min额定雷电冲击耐受电压（峰值1.2/50µs ） 1050 kV 或950 kV 3、SF 6⽓体额定压⼒ 0.40MPa (20℃) SF 6⽓体补⽓压⼒ 0.35MPa (20℃)4、产品年漏⽓率不⼤于1%5、产品内SF 6⽓体的含⽔量:出⼚值不⼤于250µL/L 运⾏值不⼤于500µL/L 6、产品局部放电⽔平:252kV （⽅均根值）下不⼤于10pC 175kV （⽅均根值）下不⼤于5pC表⼀主要电⽓参数注1、测量绕组（或保护绕组）的数量和准确级可根据⽤户需要制造，若⽆特别说明，制造⼚提供下列组合：0.5/0.5/10P15/10P15/10P15/10P15注2、测量绕组的仪表保安系数和保护绕组的准确限值系数可根据⽤户需要制造，若⽆特别说明，制造⼚提供下列参数：FS10和10P15。
TYD220电容式电压互感器说明书
TYD220/√3-0.01H TYD220/√3-0.005H 型电容式电压互感器安装使用说明书大连互感器有限公司1.总述1.1本型电容式电压互感器是户外型产品，在额定频率为50Hz、中性点有效接地系统中，接到线与地之间为电气测量仪器、仪表和保护、控制装置提供电压信号,并可以用于电力线路中载波通讯。
1.2 产品型号含义T Y D 220/√3-0.01 HT Y D 220/√3-0.005 H污秽型产品用于Ⅲ级污秽地区电容分压器额定总电容值（μF）电容式电压互感器额定一次电压（kV）电容器式电压互感器成套装置1.3 产品外形图,安装尺寸见图 2外形尺寸为:821×725×2040安装尺寸为:500×5751.4 产品重量:840kg2使用条件2.1环境空气温度类别－40/A最高40℃24h平均最高30℃年平均最高20℃最低－40℃2.2 海拔不超过2000m2.3 产品在1.2倍额定电压下长期运行，在1.5倍额定电压下运行30s。
3 主要技术性能参数3.1 原理线路见图1C1－高电压电容器C2－中间电压电容器A－电容分压器高压端子N－电容分压器低压端子E－接地端子A’－N’－中间变压器一次绕组的接线端子B1－B10－中间变压器一次绕组匝数调节线段A L－X L－补偿电抗器K1－K8－补偿电抗器绕组匝数调节线段1a－1n－二次绕组1#2a－2n－二次绕组2#da－dn－剩余电压绕组Z1,Z2－阻尼器F－低压避雷器S－载波装置保护球极3.2 主要技术性能参数及试验电压见下表产品型号TYD220/√3－0.01H TYD220/√3－0.005H 设备最高电压kV 252额定一次电压kV 220/√3额定二次电压(V) 计量绕组1a－1n 100/√3 保护绕组2a－2n 100/√3 剩余电压绕组da－dn 100中间电压(电磁单元电压),kV 33/√3级次组合及相应输出计量绕组保护绕组剩余电压绕组0.2/0.5/3P级－100/100/100VA 0.2/0.5/3P级－100/100/100VA0.2/3P/3P级－100/150/100VA 0.2/3P/3P级－100/100/100VA0.5/3P/3P级－150/150/100VA 0.5/3P级－150/100VA高压电容器额定电容值C1n,μF 0.011765 0.05882 中压电容器额定电容值C2n,μF 0.066666 0.033333 电容分压器额定总电容值C总,μF 0.01 0.005 电容分压器工频试验电压kV（有效值）360电容分压器全波冲击试验电压kV（峰值）850中间变压器感应试验电压kV（有效值）62.2补偿电抗器感应电压kV（有效值）103.3 载波装置保护球极的工频放电电压为1kV，允许偏差±10%。
220kv系统规范
220kv系统规范3.17.1 LVQB-220电流互感器规范名称参数互感器型号LVQB-220 SF6电流互感器互感器型式单相，SF6绝缘、全封闭倒置式膨胀器的型式和材料YCH100-0.7-60316L额定电压（kV）220最高电压(kV) 252额定频率(Hz) 50额定一次电流（A）2×600A、2×1200A、1200A额定电流比测量级2×600/1A（起备变间隔）2×1200/1A（母联及出线间隔）1200/1A（主变进线间隔）保护级2×600/1A（起备变间隔）2×1200/1A（母联及出线间隔）1200/1A（主变进线间隔）系统中性点接地方式接地额定容量（VA）30/40 40（5P40）15（TPY）准确级测量 0.5、0.2S 保护 5P40、TPY仪表保安系数 5 局部放电水平（pC） 5绝缘水平1）一次绕组全波冲击耐受电压（1.2/50μs）峰值kV1050 2）一次绕组截波试验（峰值kV）1208 3）一次绕组1min工频耐受电压(方均根值kV）460 3.1)一次绕组对地460 3.2)一次绕组段间 3 3.3)二次绕组对地 3 3.4)二次绕组之间 3 3.5)二次绕组匝间 4.5额定热稳定电流(kA)（方均根值）一次绕组并联时87 一次绕组串联时55 额定短时持续时间1S额定动稳定电流(kA)（峰值）一次绕组并联时125 一次绕组串联时125一次绕组匝数1或2二次绕组匝数600、1200、2400名称参数二次回路时间常数60ms 暂态系数（TPY）TPY 铁芯面积（平方厘米）127.5 铁芯长度（平均磁路长度）（cm）121.7 铁芯气隙数 2 每一气隙长度（mm） 3.5 铁芯气隙总长度（mm）7 弯曲点的磁通密度（弯曲点的定义为：在该点当电流增加10%的磁电流密度增加50%）1.47当完全饱和并接有标准负载时，断电后0.5S、1.0S、10S后的剩磁0.5S、1.0S、10S 0.65T、0.28T、01.0S 0.28T10S 0极性减极性外绝缘最小爬电距离（mm）7812 复合绝缘干弧距离（mm）2035 爬电距离与干弧距离比值≤4 复合绝缘伞间距与伞伸长之比（S/P）＞0.9 复合绝缘套管大小裙P1和P2（mm）＞15 自振频率（Hz） 1.1静态耐受试验荷载N水平纵向2000N 3000N静态耐受试验荷载N垂直方向2500N 静态耐受试验荷载N水平方向2500N其静态安全系数长期组合荷载：>3.5. 短时组合荷载：>1.7每台电流互感器总质量1500kg电流互感器总高度4000mm生产厂家平高集团有限责任公司3.17.2 电容式电压互感器规范：项目参数型号TYD3-220/3-0.01H （母线）6台TYD3-220/3-0.005H （线路）2台系统额定工作电压（kV）220最高工作电压（kV）252额定一次电压（kV）220/3额定频率（Hz）50测量用主二次绕组电压（V）100/3保护用主二次绕组电压（V）3项目参数辅助绕组电压100V测量级0.5级/ 150VA 计量级0.2级/ 150VA 保护级3P级/150VA剩余3P级/150VA耦合电容器额定电容量（μF）0.01（0.005）系统中性点接地方式中性点直接接地方式绝缘水平额定工频耐受电压（kV）（方均根值）460 额定雷电全波冲击耐受电压（kV）（峰值）950 额定雷电截波冲击耐受电压（kV）（峰值）1050一次接线端子的允许机械负载水平拉力＞3000N 横向拉力＞3000N 垂直拉力＞3000N安全系数正常≥3.5短时≥1.67生产厂家平高集团有限责任公司3.17.3 瓷柱式SF6断路器规范项目名称参数名称及型号SF6瓷柱式断路器（分相操作2台）LW25-252 SF6瓷柱式断路器（三相电气联动4台）断路器各参数断路器型式与时间参数设备名称SF6瓷柱式断路器型式SF6瓷柱式、防污型额定电压(kV) 220最高电压(kV) 252额定频率(Hz) 50额定电流(A) 4000断口数 1额定操作顺序O-0.3S-CO-180S-CO 开断时间(ms) 60分闸时间(ms) ≤30合闸时间(ms) 80-110重合闸无电流间隙时间(ms) 300合分时间(ms) 50～70分闸不同期性相间(ms) 3合闸不同期性1)相间(ms) 42)同相断口间(ms)自振频率(Hz) 8.7绝定绝缘水平额定工频1min耐受电压断口(kV) 460＋145对地(kV) 460额定雷电冲击耐受电压（1.2×50μs）峰值断口(kV) 1050＋206对地(kV) 1050额定操作雷电冲击耐受电压（250×2500μs）峰值断口(kV) /对地(kV) /短路开断参数额定短路开断电流（首相开断系数）（kA） 1.3额定出线端子故障的瞬态恢复电压特性额定短时耐受电流和持续时间（s）Mar-50额定峰值耐受电流（kA）125额定（短路）关合电流（kA）125失步开断电流（kA）12.5工频自恢复电压（kV） 2.0X252/√3 瞬态恢复电压（kV/μs） 2开断近区故障电流（kA）45/37.5 振幅系数/电源侧恢复电压（kV）/恢复电压上升速度（kV/μs）22开断线路充电电流（A）/工频恢复电压（kV）/最大操作过电压（相对地）（kV）开合励磁电流（A）/工频恢复电压（kV）/过电压（kV）/其它特性参数无线电干扰电压（RIV）500 绝缘子伞间距与伞伸出之比（s/p）≥0.9 干弧距离（mm）≥2000瓷套表面爬电距离瓷套表面爬电距离1）对地（mm）≥7812 2）断口间（mm）≥7812 1）开断额定短路开断电流的次数≥20 2）开断额定电流的次数≥5000 断路器主回路的电阻值（Ω）≤45操动机构的型式操动机构的合闸电源回路1）电压（V）DC220 2）频率（Hz）/ 3）每相合闸线圈的只数 14）每只合闸线圈的稳态电流（A） 2 5）每只合闸线圈的直流电阻（Ω）110操动机构的分闸电源回路1）电压（V）220 2）频率（Hz）/ 3）每相分闸线圈的只数 2 4）每只分闸线圈的稳态电流（A） 2.5 5）每只分闸线圈的直流电阻（Ω）60弹簧储能机构弹簧机构储能电机功率100弹簧机构储能电机额定电压DC220/110\AC220 弹簧机构储能电机储能时间15气体断路器的压力参数（20°C时绝对压力1)最高（MPa）0.42)正常（MPa）0.43)最低（MPa）0.334)报警气压（MPa）0.355)闭锁气压（MPa）0.33 断路器内SF6气体的湿度要求（20°C）长期允许运行值（μl/l）≤300 SF6气体断路器的年漏气率（%）0.30%断路器重量尺寸1)每台断路器总重(kg) 35002)每相断路器总重(kg) 1000断路器外形尺寸(mm) 长、宽、高1550×1300×7150生产厂家西安西电高压开关有限责任公司3.17.4 220KV刀闸规范型号系列GW7B GW10 GW13 JW额定参数额定电压（kV）220 220 110 220 最高电压（kV）252 252 126 252 额定频率（Hz）50 50 50 50额定电流（A）3150 2500 630 630 额定动稳定电流峰值(kA) 125 125 50 125 额定热稳定电流及其额定持续时间(S)18323 18323 18323 18323 分、合闸时间(参考)(S) 12 9 9 12 分、合闸平均速度（参考）(m/s)0.3-0.5 0.3-0.5 0.3-0.5 0.3-0.5额定绝缘额定工频1min耐受电压：断口(kV)460+145 460+145 265 460+145 额定工频1min耐受电压：对地(kV)460 460 200 460型号系列GW7B GW10 GW13 JW 额定雷电冲击耐受电压峰值(1.2/50μs)；断口（kV）1150 1150 630 1150额定雷电冲击耐受电压峰值（1.2/50μs）；对地(kV)1050 1050 450 1050 4）支柱式绝缘子表面最小爬电距离（mm）7812 7812 3906 7812开断母线转移电流的能力1）恢复电压（V）300 300 300 300 2）开断电流（A）1600 1600 1600 1600 3）开断次数（次）100 100 100 10012 开断电容电流值（A） 1 1 1 113 开断小电感电流值（A）0.5 0.5 0.5 0.5隔离开关的型式1）垂直开启式√2）水平开启式√是否带接地开关1）双侧带接地开关√2）单侧带接地开关√3）不带接地开关√操动机构的型式1）型号CJ6A CJ6A CS20-X CJ6A 2）三相联动或分相操作三相联动三相联动三相联动三相联动3）电动、手动或其它电动并手动电动并手动电动并手动电动并手动4）电动电压（V）AC380/220，DC220AC 380/220，DC220AC 380/220，DC220 5）控制电压（V）AC380/220，DC220AC 380/220，DC220AC 380/220，DC220接地开关的操动机构型式1）型号CS20-X CS20-X / / 2）三相联动或分相操作三相联动三相联动/ / 3）电动、手动或其它手动手动/ / 4）电动电压（V）/ / / / 5）控制电压（V）/ / / /生产厂家西安西电高压开关有限责任公司3.17.5 隔离开关规范分类GW7B隔离开关型号GW7B-252DW/2000AGW7B-252DW/3150AGW7B-252DW/2500AGW7B-252IIDW/1250AGW7B-252IIDW/2500A隔离开关名称220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关分 类 GW10GW13 JW 隔离开关 型号 GW10-252W/2000A GW10-252W/2500A GW13-126W/630A JW-252W 隔离开关 名称 220kV 垂直伸缩式隔离开关220kV 垂直伸缩式隔离开关中性点隔离开关220kV 接地开关接地方式 不接地 不接地 使用地点 主变、起备变出线主变、起备变操作方式 主刀电动并手动，地刀手动，操动机构为三相联动手动并电动3.17.6 避雷器的基本技术规范：项 目 配电装置避雷器中性点避雷器型 号Y10W-204/532（15台） Y1.5W-146/320(3台)系统额定电压（kV ） 220 220 被保护设备类型 配电装置 变压器中性点避雷器额定电压（kV ） 204 146 持续运行电压（kV ） 159 116 标称放电电流（kA ） 10 1.5 工频参考电压(kV) >204 直流1mA 参考电压(kV) >296 >205 陡波冲击电流残压峰值（kV ） ≤576 雷电冲击电流残压峰值(kA) ≤532 ≤320 操作冲击电流残压峰值(kA)≤445 ≤299 通流容量大电流冲击电流有效值(kA)100 10 2ms 方波电流(A) 800 800 线路放电等级3 1 瓷套爬电距离(mm) >7812 >3905 大电流压力释放(kA)40 5生产厂家西安西电高压开关有限责任公司接地方式 单接地 单接地 单接地 双接地 双接地 使用地点 主变、起备变母联出线PT出线操作方式 主刀电动并手动，地刀手动，操动机构为三相联动。
电压互感器技术规范书
精品安宁市裕青鑫峰投资有限责任公司110kV裕青鑫峰总降压站工程110kV电容式电压互感器招标技术规范书云南电力设计咨询研究院2011年01月精品货物需求一览表可编辑目录1. 总则 (1)2. 环境条件 (3)3. 设备技术要求 (4)4. 试验 (6)5. 质量保证及管理 (6)6. 技术服务、设计联络、工厂检验和监造： (6)附录A 投标方提供的设备技术数据 (8)附录B 备品备件 (9)附录C 专用工具和仪器仪表 (9)附录D 包装及标志 (10)附录E 主要外购件清单 (11)附录F 技术偏差表 (11)1.总则1.1本技术协议适用于110kV电容式电压互感器（以下简称“设备”），包括电压互感器本体、备品备件及专用工具。
1.2本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应提供符合本协议和国家标准的优质产品。
1.3 投标技术文件中应提供技术偏差表，并提供不低于所供产品技术要求的全部型式试验报告。
偏差表中未提及的条款，则视同完全同意本技术规范书的要求。
1.4 投标人或供货方 (包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。
如发现有失实情况，招标方有权拒绝该投标。
1.5 规范书所使用的标准如遇与供货方所执行的标准不一致时，按较高标准执行。
1.6 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.7 本规范书中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。
1.8 本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。
1.9 合同签订后，供货方应在2周内，向买方提出一个详尽的生产计划，包括设备设计、设计联络会、材料采购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。
1.10 如有延误，供货方应及时将延误交货的原因、后果及采取的补救措施等，向买方加以说明。
220KV电流互感器技术协议
阜新发电厂三期“以大代小”技术改造工程220千伏SF6电流互感器技术协议中电投阜新发电有限责任公司辽宁电力勘测设计院中山市泰峰电气有限公司二○○四年十月阜新目录附件1技术规范附件2供货范围附件3技术资料和交付进度附件4交货进度附件5监造、检验和性能验收试验技附件6价格表附件7术服务和设计联络附件1技术规范1 总则1.1 本规范书的使用范围,仅限于阜新发电厂三期“以大代小”技术改造工程220千伏电流互感器。
它包括电流互感器本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及规范的条文。
1.3供方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。
1.4如未对本规范书提出偏差，将认为供方提出的设备完全符合规范书和标准的要求。
偏差（无论多少）都必须清楚的表示在投标文件的“差异表”中。
1.5 本规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.6合同签订后3个月内,按本规范4.6要求, 供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方, 需方确认。
2.工程概况阜新发电厂三期“以大代小”技术改造工程建设规模为二台350MW汽轮发电机，机组,配二台1165t/h 煤粉锅炉。
本工程的地理位置:辽宁省阜新市。
3.设计和运行条件3 设计和运行条件3.1系统概况和相关设备本期工程(2X350MW)汽轮发电机组为发电机--变压器组单元接线。
发电机经分相封闭母线与主变压器相连接,中间不设发电机出口断路器。
#1机、#2机经升压变压器升压至220KV，接入阜新发电厂老厂220kV母线上。
本次技改工程两台机组设一台启动/备用变压器, 启动/备用变压器220KV侧经高压电缆引自老厂220KV母线上。
3.2工程主要原始资料3.2.1气象特征与环境资料阜新发电厂处于寒温带季风型大陆气候,四季变化显著,具有冬季寒冷,夏季炎热的特点。
电厂220kV电容式电压互感器作业指导书
电厂220kV电容式电压互感器作业指导书1总则1.1目的为了加强XXXXXX220kV电容式电压互感器检修技术工作，确保220kV电容式电压互感器检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保220kV电容式电压互感器检修后能安全、可靠地运行。
所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2范围本指导书适用于XXXXXX220kV电容式电压互感器的检修。
2规范性引用文件（含验收标准等）《电容式电压互感器》GB/T 4703—2007《电力变压器、油浸电抗器、互感器施工及验收规范》GB 148—2010《带电设备红外诊断技术应用导则》DL/T 664—1999《电力设备预防性试验规程》DL/T 596—1996《电容式电压互感器运行维护说明书》山东泰开互感器厂《220kV电容式电压互感器检修技术规程》XXXXXX3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程220kV电压互感器技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1 总则2 技术要求3 设备规范4 供货范围5 技术服务6 买方工作7 工作安排8 备品备件及专用工具9 质量保证和试验10 包装、运输和储存1 总则1.1 本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程220kV电压互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本工程采用KKS标识系统。
中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。
1.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB/T311.1 《高压输变电设备的绝缘配合》GB4703 《电容式电压互感器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》GB2900 《电工名词术语》GB1207 《电压互感器》GB1984 《交流高压断路器》GB191 《包装贮运标志》GB7674 《SF 6封闭式组合电器》 GB156《标准电压》其它有关的现行国家标准。
2.2 环境条件2.2.1 环境温度：历年极限最高温度： +36.2℃ 历年极限最低温度： -40.3 ℃2.2.2 海拔高度： ≤1000m2.2.3 地震裂度： 7度（a=0.10g ） 2.2.4 环境相对湿度: 年平均值 68% 2.2.5 最大风速： 30.0 m/s 2.2.6 冻土厚度： 190 cm 2.2.7 污秽等级： III 级 2.2.8 覆冰厚度： 10 mm 2.3 工程条件 2.3.1 系统概况1. 系统额定电压: 220 kV2. 系统最高电压: 252 kV3. 系统额定频率: 50 Hz4. 系统中性点接地方式: 直接接地 2.3.2 安装地点: 户外 2.3.3安装方式: 单相，垂直安装 2.4 电压互感器的基本技术参数2.4.1 型式： 户外 ，单相 ，SF6气体绝缘介质，电容式电压互感器 2.4.2 额定频率：50Hz 2.4.3 额定电压比：kV 1.0/31.0/31.0/31.0/32200.1kV2.4.4额定二次电压、二次线圈的额定容量、准确级。
（见表2.1）表2.1 电容式电压互感器的二次电压、额定容量和准确级绕组连接方式：母线: Y/Y/Y/Y/▽；出线为单相2.4.6 绝缘水平：见表2.2表2.2 额定绝缘水平(kV)2.5.1 无线电干扰在1.1倍最高相电压时的无线电干扰不应大于500μV，并在户外晴天夜晚不应出现可见电晕。
2.5.2 爬电距离6300 mm。
即：泄漏比距≥ 25 mm/kV。
2.5.3 局部放电水平：见表2.3表2.3 局部放电测量电压和允许放电水平2.5.4 电磁式电压互感器应不发生铁磁谐振,为呈容性在2倍额定电压（3220kV）内，电压互感器应呈容性（电流与电压的相位，若/超前则为容性，滞后为感性。
可用示波器观测波形或用相位表测量），保证不发生铁磁谐振。
2.5.5 剩余电压绕组为降低开口三角的不平衡电压，要求出厂时使任意三台组成三相互感器的三个剩余电压绕组的变比误差和角误差尽量接近，并在铭牌上表示出三台互感器的成组编号，提供变比和角差的曲线。
当一次绕组施加三相平衡电压时，开口三角的不平衡电压不得大于1V。
2.5.6 在额定电压、额定频率和最大额定负荷下，cosΦ=1时，所有绕组的温升均不允许超过 60 K。
2.5.7 接线端子允许荷载(连续作业)：设备一次接线端子允许使用拉力为1500N(应有抗7度地震裂度的措施)。
长期作用的组合荷载安全系数不小于2.5。
2.5.8 端子制造厂应供给连接母线用的全部紧固件(螺栓、螺母等)，一次出线端子及紧固零件应有可靠的防锈镀层。
二次出线端子螺杆直径不得小于6mm，应用铜或铜合金制成，并有可靠的防锈层。
二次出线端子板防潮性能良好并具有防螺杆旋转措施。
端子盒应为钢性结构，端子应防腐蚀防潮和阻燃，防护等级IP54。
端子盒应便于外部电缆的引入，并有足够的空间。
2.5.9 接地每相电压互感器装设满足接地热稳定电流要求的接地极板，并配有两处与接地线连接用的接地螺钉，螺栓的直径不小于12mm。
2.5.9 绝缘介质SF6气体：含水量≤250x10-6(体积分数)；空气含量≤0.05%(质量分数)。
2.6 一般结构要求所有金属部件材料应经处理，以避免由于大气条件的影响而造成生锈、腐蚀和损伤。
铁件应经防腐处理。
2.6.1 电压互感器SF6泄漏率＜0.5％/年。
2.6.2 互感器应有良好的密封性能，外绝缘套管应有足够的机械强度、绝缘强度和钢度，绝缘子及其装配件的结构应保证其任何部分因热涨冷缩引起的应力不致于导致结构损伤。
外绝缘套管采用硅橡胶复合套管。
2.6.3 在互感器的壳体上应配有压力释放装置、压力指示器、密度继电器。
2.6.4 SF6互感器应配备气体取样阀门及接头。
2.7 有符合国标的铭牌，铭牌用耐腐蚀材料制成，字样和符号应清晰耐久，铭牌在设备正常运行时其安装位置应明显可见。
3 设备规范本工程订购的设备规范和数量见表3.1。
表3.1 电压互感器其它参数4.1 电压互感器本体及附件（包括构架）；4.2 备品备件及专用工具等。
表4.1 供货范围5 技术服务5.1 项目管理合同签订后，卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
5.2 技术文件5.2.1 卖方在订货前应向买方提供一般性资料，如：鉴定证书、报价书、典型说明书、总装图和主要技术参数等。
5.2.2 在技术协议签订 1 周内，卖方向买方提供下列技术文件 12 份。
且标有国电吉林江南热电厂2X300MW机组新建工程专用图标识。
同时提供正式的AUTOCAD(R2000)电子文件。
1 总装图，应表示设备总的装配情况，包括外形尺寸、设备重心位置与总重量、受风面积、运输尺寸和重量、端子盒位置、电缆入口位置，一次端子尺寸和材料及其它附件。
2 基础图：应注明设备尺寸、基础螺栓的位置和尺寸等。
3 端子安装尺寸，接线盒引出端子串并联示意图，并应有相应的说明。
4 产品说明书。
5.2.3 设备供货时提供以下资料：设备的开箱资料，除了5.2.2所述图纸资料外，还应包括安装、运行、维护、调试、修理说明书，部件清单，工厂试验报告，产品合格证，绝缘油检测报告。
5.2.4 现场服务在设备安装过程中卖方应派有经验的技术人员常住现场，免费提供现场服务。
常住人员协助买方按标准检查安装质量，处理调试投运过程中出现的问题，卖方应选派有经验的技术人员，对安装和运行人员免费培训。
6 买方工作6.1 买方应向卖方提供有特殊要求设备技术文件。
6.2 设备安装过程中，买方为卖方的现场派员提供工作和生活的便利条件。
6.3 设备制造过程中，买方可派员到卖方进行监造和检验，卖方应积极配合。
7 工作安排7.1 卖方收到技术规范书后如有异议在 3 天内书面通知买方。
7.2 根据工作需要，可以工程联络协调会议或其他方式解决设计及制造中的问题。
7.3 文件交接要有记录，设计联络会应有会议纪要。
7.4 卖方提供的设备及附件规格、重量和接线有变化时，应及时通知买方。
7.5 卖方应填写电容式电压互感器规范表，其格式和内容按表7.1。
8 备品备件及专用工具8.1 备品备件卖方应按买方要求提供必备的备品备件，备品备件应是新品，与设备同型号，同工艺。
备品备件清单见表8.1。
卖方应向买方提供的专用工具及仪器仪表见表8.2。
9.1 质量保证9.1.1 订购的新型产品除应满足本规范书外，卖方还应提供该产品的鉴定证书。
9.1.2 卖方应保证制造过程中的所有工艺、材料、试验等(包括卖方的外购件在内)均应符合本规范书的规定。
若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。
9.1.3 卖方应有遵守本规范书中各条款和工作项目的ISO-900 /GB/T1900 质量保证体系。
该质量保证体系已经过国家认证和正常运转。
9.2 试验9.2.1 型式试验1 外观试验：在进行所有型式试验项目之前，应先对产品进行外观检查2 电容分压器的试验(GB311.1-1997)。
3 配套后的试验：1)雷电冲击电压试验(GB311.1-1997)；2)操作冲击电压试验(GB311.1-1997)；3)铁磁谐振试验(GB4703-84 3.10)；4)瞬变响应试验(GB4703-84 3.11)；5)准确度试验(GB4703-84 3.8)。
4 电磁单元的试验：1)淋雨状态下的工频电压试验(GB4703-84 3.9)；2)雷电冲击电压试验(GB4703-84 3.9.1)；3)温升试验(GB4703-84 3.4)。
9.2.2 出厂试验(例行试验)1 电容分压器的试验(GB4703-84 3.12)。
2 电磁单元的试验：1)检测绕组连接的极性(GB4703-84 3.3.2)；2)工频耐压试验(GB4703-84 3.9.2～3.9.4)；3)密封性检查(GB4703-84 3.14)。
3 检测保护装置试验(GB4703-84 1.52～3.10)；4 准确度检验(GB4703-84 3.8)。
10 包装、运输和储存10.1 设备制造完成并通过试验后应及时包装，否则应得到切实的保护，确保其不受污损。
其包装应符合铁路、公路和海运部门的有关规定。
10.2 所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免损坏及被盗。
10.3 在包装箱外应标明买方的订货号、发货号。
10.4 各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
