三菱plc以太网通信 GX Works2设置
三菱Q系列PLC网络全参数设置方法及注意事项
实用标准文档PLC网络参数设置打开GX Works2，在菜单栏依次选择工程—新建，在弹出窗口界面选择CPU系列、机型、（本文件以Q03UDE为例进行说明）、工程类型、程序语言。
在进行参数设置之前，先简单介绍一下GX Works2中对参数修改及对应参数窗口标签颜色的定义。
设置项目是按目的对标签进行了分类，参数设置状态以标签的字符颜色表示如下表所示（此规则适用于GX2.1PLC参数设置项目新建完成后在左侧工程菜单栏选择PLC参数设置。
文案大全．实用标准文档5.1.1软元件设置参数设置界面首先选择软元件设置，软元件的默认参数如下图所示。
其中软元件点数的白色部PLC在分可手动修改，灰色部分不可修改。
可根据项目需求进行软元件点数的修改，但需注意软元件合计字节不的上限。
可超过CPU文案大全．实用标准文档5.1.2系统设置PLC 的系统设置常用的包括通用指针号、空插槽点数、远程复位。
PLC a)。
设置QCPU进行设置（仅基本型不能设置）通用指针号：对程序中使用的通用指针的起始No. 指令为止的程序，创RET (P )开始至0~4095范围；指针（P）应用于主程序中的子程序，子程序是从指针指令等调用的情况下才被执行。
FCALL(P) 指令，仅在从主程序内通过CALL(P)、END 指令～建于FEND个扫描中多次执行的程序汇集为子程序，减少整体步数的情况下；将仅子程序应在下述用途中使用：将1 在某个条件下才执行的程序设置为子程序，以缩短相应扫描时间的情况下之间。
如下图所示：文案大全．实用标准文档b)、160、/ 空插槽点数：主基板扩展基板的空插槽点数进行设置。
系统默认为16点，可设置数值为32点。
512、、1024，通常情况下设置为32、64、128、25616个16点输入模块、1、个插槽），附带1个CPU1个Q38B例：项目中使用了的电源基板（带有8点。
这样325-7插槽设置类型为空，占用点数为点输出模块、1个智能模块。
GXWorks2入门指南(简易工程篇)

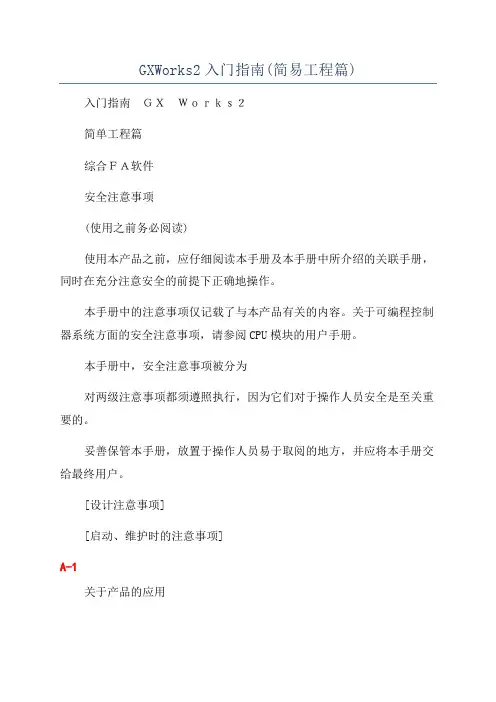

GXWorks2入门指南(简易工程篇)入门指南ＧＸＷｏｒｋｓ２简单工程篇综合ＦＡ软件安全注意事项(使用之前务必阅读)使用本产品之前，应仔细阅读本手册及本手册中所介绍的关联手册，同时在充分注意安全的前提下正确地操作。
本手册中的注意事项仅记载了与本产品有关的内容。
关于可编程控制器系统方面的安全注意事项，请参阅CPU模块的用户手册。
本手册中，安全注意事项被分为对两级注意事项都须遵照执行，因为它们对于操作人员安全是至关重要的。
妥善保管本手册，放置于操作人员易于取阅的地方，并应将本手册交给最终用户。
[设计注意事项][启动、维护时的注意事项]A-1关于产品的应用(1)在使用三菱可编程控制器时，应该符合以下条件:即使在可编程控制器设备出现问题或故障时也不会导致重大事故，并且应在设备外部系统地配备能应付任何问题或故障的备用设备及失效保险功能。
(2)三菱可编程控制器是以一般工业用途等为对象设计和制造的通用产品。
因此，三菱可编程控制器不应用于以下设备·系统等特殊用途。
如果用于以下特殊用途，对于三菱可编程控制器的质量、性能、安全等所有相关责任(包括但不限于债务未履行责任、瑕疵担保责任、质量保证责任、违法行为责任、制造物责任)，三菱将不负责。
·面向各电力公司的核电站以及其它发电厂等对公众有较大影响的用途。
·用于各铁路公司或公用设施目的等有特殊质量保证体系请求的用途。
·航空航天、医疗、铁路、焚烧·燃料装置、载人移动设备、载人运输装置、娱乐设备、安全设备等预计对人身财产有较大影响的用途。
然而，对于上述应用，如果在限定于具体用途，无需特殊质量(超出一般规格的质量等)要求的条件下，经过三菱的判断也可以使用三菱可编程控制器，详细情况请与当地三菱代表机构协商。
A-2修订记录某本手册号在封底的左下角。
印刷日期2022年04月第一版修改内容日文手册原稿:SH-080733-F本手册不授予任何工业产权或任何其它类型的产权，也不授予任何专利许可。
GX_Works2连机读取及写入方式
GX Works寫入PLC程式
1.雙擊保存的“程式”
2.選擇在線欄的“PLC寫入”，通訊設置和讀取相 同，可參照
3.選擇 “參數+程式”，單擊“執行”
END
GX_Works2連機讀取及寫入 方式
設備課 史開達 2014.10.21
GX Works讀取PLC程式
B通訊線接入人機界面
2.雙擊GX Works圖標
3.單擊“在線”，選擇“PLC讀取“
4.選擇”QCPU（Q模式）”確認
5.選擇“Serial ห้องสมุดไป่ตู้SB”,“GOT“，并雙擊 “GOT“
6.選擇“以太网傳輸功能”并設置IP地址（已附各 機台PLC IP地址）
7.雙擊“NO Specification”將聯線時間設置成5S
8.單擊“通訊測試”，測試成功後選擇“確認”
9.選擇“參數+程式”，如果有註解的話單獨勾選 “COMMENT”，再單擊“執行”
10.程式及參數訊息可在左側框體內選擇
三菱GX Works2使用详解-三菱works2教程(课件PPT)
8
ST（结构化文本）语言 与C语言非常类似，可以使用条件语句选择分支，
使用循环语句重复执行指令等。 ST语言编程是由语句、运算符、函数/ 指令( 功能、
功能块)、软元件、标签等所构成。语句的最后必须加 “；”。在程序中可加注释。
Y10:=(LDP(TRUE,X0) OR Y10) AND NOT(TS0); OUT_T(Y10,TC0,10); MOVP(X1,10,VAR1) （VAR1是定义的标签）
可以忽略双线圈错误。
26
26
用[Insert]键光改标变所插在入位/置改写状态。 从光标处开始输入指令，[END]指
15
15
M8002 X0
激活程序
S0
MORSVSEKT0YCK3012Y0
PLC控制交通信号灯SFC程序
X1SFCS程0 序
M0
M0
S20 Y2
S25
T0
T0 K200 T4
T2
T6
S21 T1 K5
T2 K5
T1 C0
Y2
T5
C0 K5 C1
S22 Y1
Y4
S23 T3 K50
T3
S24
T7
M0
画线及删除
触头、线圈、功能指令
25
边沿触发触头
25
三、梯形图程序编写方法 ➢ 使用梯形图工具栏中的触头、线圈、功能指令及画线
工具，在程序编辑区编辑程序。 ➢ 如果不知道某个功能指令的正确用法，可以按F1键调
用帮助信息。 ➢ 编辑好程序后，执行变换（编译）操作。变换的过程
就是检查编辑的程序是否符合规范要求。 ➢ 梯形图程序尤其是要避免出现双线圈错误，SFC程序
5
步骤三菱PLC用以太网的方式下载程序
步骤三菱PLC用以太网的方式下载程序1适用于FX3G/3GC、FX3S、FX3U/3UC该方式适用于FX3G/3GC、FX3S、FX3U/FX3UC这些3系列的FX，本次通过BCet-FX实现GX Works2以太网连接FX3UC为例，说明使用步骤：新建FX3U/FX3UC工程，双击导航栏中的连接目标：Connection。
1）跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“PLC Module”；2）在随后的跳出的设置中，点击“搜索网络上的FXCPU(S)”后，会搜索到BCNet-FX所连接的FX3UC。
按图中标号依次选择后，最后点击确认；3）在上述中选择好IP地址后，点击“通信测试”，即可提示与FX3UCCPU连接成功。
4）随后即可“在线”选项栏中，进行PLC的读取、写入和监视等操作。
2适用于FX1N/1NC、FX2N/2NC、FX1S该方式适用于全系列的FXCPU，选择此方式主要针对于FX1N、FX2N、FX1S系列的FXPLC使用。
本次通过BCet-FX实现GX Works2以太网连接FX2NC为例，说明使用步骤：新建FX2N/FX2NC工程，双击导航栏中的连接目标：Connection。
1）跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“GOT”；2）在随后的跳出的设置中，在IP地址中输入BCNet-FX的IP地址，在端口号中输入BCNet-FX的端口号。
按图中标号依次选择后，最后点击“确认”；3）在上述中选择好IP地址后，点击“通信测试”，即可提示与FX2NCCPU连接成功。
4）随后即可“在线”选项栏中，进行PLC的读取、写入和监视等操作。
注意事项BCNet-FX支持三菱FX系列PLCBCNet-Q支持三菱Q系列PLC。
三菱Q系列PLC网络全参数设置方法及注意事项

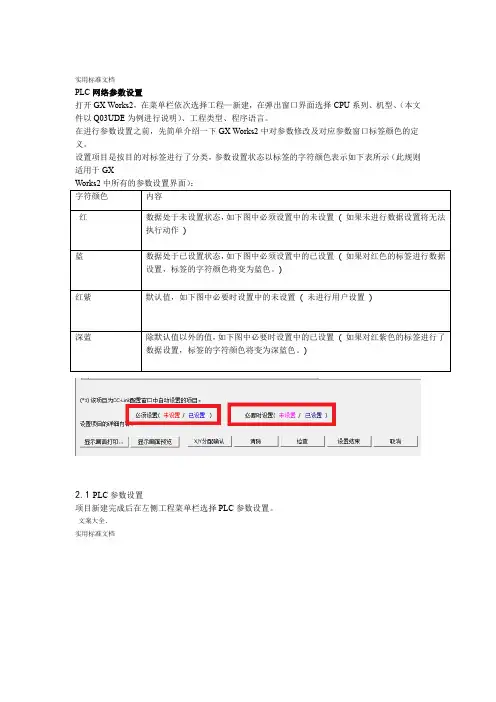

PLC网络参数设置打开GX Works2，在菜单栏依次选择工程—新建，在弹出窗口界面选择CPU系列、机型、（本文件以Q03UDE为例进行说明）、工程类型、程序语言。
在进行参数设置之前，先简单介绍一下GX Works2中对参数修改及对应参数窗口标签颜色的定义。
设置项目是按目的对标签进行了分类，参数设置状态以标签的字符颜色表示如下表所示（此规则适用于GX Works2中所有的参数设置界面）：字符颜色内容数据处于未设置状态，如下图中必须设置中的未设置红( 如果未进行数据设置将无法执行动作)数据处于已设置状态，如下图中必须设置中的已设置蓝( 如果对红色的标签进行数据设置，标签的字符颜色将变为蓝色。
)默认值，如下图中必要时设置中的未设置红紫( 未进行用户设置)除默认值以外的值，如下图中必要时设置中的已设置深蓝( 如果对红紫色的标签进行了数据设置，标签的字符颜色将变为深蓝色。
)2.1PLC参数设置项目新建完成后在左侧工程菜单栏选择PLC参数设置。
5.1.1软元件设置在PLC参数设置界面首先选择软元件设置，软元件的默认参数如下图所示。
其中软元件点数的白色部分可手动修改，灰色部分不可修改。
可根据项目需求进行软元件点数的修改，但需注意软元件合计字节不可超过CPU的上限。
5.1.2PLC系统设置PLC的系统设置常用的包括通用指针号、空插槽点数、远程复位。
a)通用指针号：对程序中使用的通用指针的起始No. 进行设置（仅基本型QCPU不能设置）。
设置范围0~4095；指针（P）应用于主程序中的子程序，子程序是从指针(P )开始至RET 指令为止的程序，创建于FEND指令～END 指令，仅在从主程序内通过CALL(P)、FCALL(P)指令等调用的情况下才被执行。
子程序应在下述用途中使用：将1个扫描中多次执行的程序汇集为子程序，减少整体步数的情况下；将仅在某个条件下才执行的程序设置为子程序，以缩短相应扫描时间的情况下之间。
三菱Q系列PLC网络全参数设置方法及注意事项
PLC网络参数设置打开GX Works2，在菜单栏依次选择工程—新建，在弹出窗口界面选择CPU系列、机型、（本文件以Q03UDE为例进行说明）、工程类型、程序语言。
在进行参数设置之前，先简单介绍一下GX Works2中对参数修改及对应参数窗口标签颜色的定义。
设置项目是按目的对标签进行了分类，参数设置状态以标签的字符颜色表示如下表所示（此规则适用于GX Works2中所有的参数设置界面）：字符颜色内容数据处于未设置状态，如下图中必须设置中的未设置红( 如果未进行数据设置将无法执行动作)数据处于已设置状态，如下图中必须设置中的已设置蓝( 如果对红色的标签进行数据设置，标签的字符颜色将变为蓝色。
)默认值，如下图中必要时设置中的未设置红紫( 未进行用户设置)除默认值以外的值，如下图中必要时设置中的已设置深蓝( 如果对红紫色的标签进行了数据设置，标签的字符颜色将变为深蓝色。
)2.1PLC参数设置项目新建完成后在左侧工程菜单栏选择PLC参数设置。
5.1.1软元件设置在PLC参数设置界面首先选择软元件设置，软元件的默认参数如下图所示。
其中软元件点数的白色部分可手动修改，灰色部分不可修改。
可根据项目需求进行软元件点数的修改，但需注意软元件合计字节不可超过CPU的上限。
5.1.2PLC系统设置PLC的系统设置常用的包括通用指针号、空插槽点数、远程复位。
a)通用指针号：对程序中使用的通用指针的起始No. 进行设置（仅基本型QCPU不能设置）。
设置范围0~4095；指针（P）应用于主程序中的子程序，子程序是从指针(P )开始至RET 指令为止的程序，创建于FEND指令～END 指令，仅在从主程序内通过CALL(P)、FCALL(P)指令等调用的情况下才被执行。
子程序应在下述用途中使用：将1个扫描中多次执行的程序汇集为子程序，减少整体步数的情况下；将仅在某个条件下才执行的程序设置为子程序，以缩短相应扫描时间的情况下之间。
三菱Q系列PLC网络参数设置方法及注意事项
PLC网络参数设置打开GX Works2，在菜单栏依次选择工程—新建，在弹出窗口界面选择CPU系列、机型、（本文件以Q03UDE为例进行说明）、工程类型、程序语言。
在进行参数设置之前，先简单介绍一下GX Works2中对参数修改及对应参数窗口标签颜色定义。
设置项目是按目标对标签进行了分类，参数设置状态以标签字符颜色表示以下表所表示（此规则适适用于GX Works2中全部参数设置界面）：字符颜色内容数据处于未设置状态，以下图中必需设置中未设置红( 假如未进行数据设置将无法实施动作)数据处于已设置状态，以下图中必需设置中已设置蓝( 假如对红色标签进行数据设置，标签字符颜色将变为蓝色。
)默认值，以下图中必需时设置中未设置红紫( 未进行用户设置)除默认值以外值，以下图中必需时设置中已设置深蓝( 假如对红紫色标签进行了数据设置，标签字符颜色将变为深蓝色。
)2.1PLC参数设置项目新建完成后在左侧工程菜单栏选择PLC参数设置。
5.1.1软元件设置在PLC参数设置界面首先选择软元件设置，软元件默认参数以下图所表示。
其中软元件点数白色部分可手动修改，灰色部分不可修改。
可依据项目需求进行软元件点数修改，但需注意软元件累计字节不可超出CPU上限。
5.1.2PLC系统设置PLC系统设置常见包含通用指针号、空插槽点数、远程复位。
a)通用指针号：对程序中使用通用指针起始No. 进行设置（仅基础型QCPU不能设置）。
设置范围0~4095；指针（P）应用于主程序中子程序，子程序是从指针(P )开始至RET 指令为止程序，创建于FEND 指令～END 指令，仅在从主程序内经过CALL(P)、FCALL(P)指令等调用情况下才被实施。
子程序应在下述用途中使用：将1个扫描中数次实施程序聚集为子程序，降低整体步数情况下；将仅在某个条件下才实施程序设置为子程序，以缩短对应扫描时间情况下之间。
以下图所表示：b)空插槽点数：主基板/ 扩展基板空插槽点数进行设置。
