发动机示功图与指示性能指标..
发动机性能指标
汽油机Ge约为270~410g/(KW.h)，柴油机约为215~285g/(KW.h)
三.标定性能指标
1.指示功Wi:一个实际循环工质对活塞所做的有用功。 Wi =Ai x axb （N•m 或 J)
Ai—示功图面积（cm2）
a —示功图纵坐标比例尺（KPa/cm） b —示功图横坐标比例尺（dm3/cm） 2.平均指示压力pi ：发动机单位气缸工作容积一个循环 所做的指示功。相当于一个假想的平均不变的压力， 以这个压力作用在活塞上，使活塞移动一个冲程 s， 做功Wi。从实际循环角度来评价发动机汽缸工作容积 利用率高低的一个参数， pi越高，气缸工作容积利用 率越高。
汽油机ηi约为0.25~0.40，柴油机ηi约为0.4~0.5
二、有效性能指标
1.有效功率 Pe 物理意义：发动机运转时曲轴对外输出的功率 有效功率Ne--从发动机曲轴上输出的净功率 机械损失功率，它包括： ①摩擦损失（50 ~60%） 如连杆和曲轴轴承、 配气机构、活塞及活塞环等之间的摩擦损失。 ②驱动气门机构、风扇、机油泵、发电机等附 件所消耗的功率。（10 ~20%） ③泵气损失（10 ~20%）指进排气过程消耗的 功。
发动机性能指标
衡量发动机的性能指标有指示性能指标、 有效性能指标、标定性能指标。 一、指示性能指标 指示指标不受动力输出过程中机械摩擦和 附件消耗等各种外来因素影响，直接反映由燃 烧到热功转换的工作循环进行的好坏。 主要有：指示功用来评定实际循环动力性的好 坏；循环热效率用来评定循环的经济性。
一、指示功和平均指示压力pmi Nhomakorabea由此，可以更加清楚地对不同发动机的 工作循环的热功率转换有效程度进行比较。 （排除尺寸影响） pi = Wi / Vs Wi: 指示功，J； Vs : 每缸工作容积，L 以下是各种发动机的指示压力范围 汽油机 柴油机
第2章 内燃机的工作指标
平均指示压力是从实际循环的角度评价发动机气缸工作容 积利用率高低的一个参数。平均指示压力是衡量发动机实 际循环动力性能的一个很重要的指标。
在标定工况下取值范围：
柴油机：
四冲程非增压 0.6～0.95MPa
四冲程增压 0.85～2.6MPa
二冲程
0.35～1.3MPa
汽油机：
四冲程摩托车用 0.9～1.43 MPa 四冲程小客车用 0.65～1.25MPa 四冲程载货车用 0.6～0.85 MPa 二冲程小型风冷 0.4～0.85 Mpa
工质（气体）推动活塞做功定为作正功 “＋” 活塞推动工质（气体）做功定为作负功 “－”
进气过程 正功 “＋” 压缩过程 负功 “－”
膨胀过程 正功 “＋” 排气过程 负功 “－”
11
指示功
指示功的大小可以由p—V图中闭合曲线所占有的面积求得
12
指示功
非增压
增压
四冲程非增压发动机
指示功面积 Fi Fi F1 F2
者致力以求的奋斗目标，因而PL是评定一台发动机整机动力性能和 强化程度的重要指标之一。
29
目前内燃机的pme和PL值一般在下列范围内：
pme/MPa
➢ 农用柴油机 ➢ 汽车用柴油机 ➢ 强化高速柴油机 ➢ 固定船用户速柴油机 ➢ 四冲程摩托车用汽油机 ➢ 四冲程小客车用汽油机 ➢ 四冲程载货汽车用汽油机 ➢ 四冲程小型风冷汽油机
Fi 示功图面积，可以用求积仪或计算方法求得
a:纵坐标比例：Pa/cm N / m2 / cm b:横坐标比例：cm3 / cm 1m3 106cm3
15
2.平均指示压力 pmi
指示功反映了发动机气缸在一个工作循环中所获得的有用功的数量， 它除了和循环中热功转换的有效程度有关外，还和气缸容积的大小有关。 为了能更清楚地对不同工作容积发动机工作循环的热功转换有效程度作比 较，引出了平均指示压力的概念。
内燃机原理课件
第一章发动机的性能指标与循环分析§1.1 工质对活塞所作之功及示功图四．工质对活塞作功1．正功，负功在发动机工作循环的每一个冲程中，由于活塞总在运动，活塞顶面缸内工质和活塞背面缸外介质都要对活塞作功。
工质压力与活塞运动方向相同时，作正功，反之作负功。
2．冲程功，循环功每一冲程所作之功叫冲程功；每一循环所作之功叫循环功，图1各冲程压力形成的封闭曲线所包围的环积分面积表示。
五．四冲程发动机的示功图1．自然吸气四冲程发动机的示功图1)活塞背面压力p0在四个冲程中对活塞作功为零，因而循环功可由单缸内工质对活塞作功来计算；2)循环动力过程功：压缩与燃烧膨胀冲程所作之正功称为循环动力过程功，即：W1+W3进、排气冲程泵气功：进、排气过程中，工质对活塞所作之功，是排气负功与进气正功之和，即：W2+W3循环过程净功（指示功）：Wi=(W1+W3)-(W2+W3)= W1-W22．增压四冲程发动机示功图由于增压时缸内平均进气压力大于大气压力p0，一般也大于缸内平均排气压力，所以示功图上的泵气功为正功，净指示功为W i=W1+W2六．泵气过程功1．实际泵气功：W2面积2．理论泵气功：（p b-p k）V s，自然吸气机型为零。
3．泵气损失功：自然吸气机型为W2。
§1.2 动力、经济性能指标一. 两类指标 1) 指示性能指标以工质对活塞作功为计算基准的指标称为指示性能指标，简称指示指标。
直接反映工作循环进行的好坏。
包括指示功、平均指示压力、指示热效率和指示燃油消耗率。
2) 有效性能指标以曲轴输出功为计算基准的指标称为有效性能指标，简称有效指标。
用于评定发动机实际工作能力的优劣。
二. 指示性能指标1. 循环指示功与平均指示压力1) 循环指示功：在气缸内完成一个工作循环工质对活塞所作的有用功。
用W i 表示。
W i=W 1+W 2（增压）Wi =(W1+W 3)-(W 2+W 3) = W 1-W 2 （自然吸气）2) 平均指示压力：单位气缸工作容积所作的循环指示功。
经典：发动机性能指标
1.指示功Wi:一个实际循环工质对活塞所做的有用功。
Wi =Ai x axb
（N•m 或 J)
Ai—示功图面积（cm2）
a —示功图纵坐标比例尺（KPa/cm）
b —示功图横坐标比例尺（dm3/cm）
2.平均指示压力pi ：发动机单位气缸工作容积一个循环 所做的指示功。相当于一个假想的平均不变的压力，
汽油机 柴油机
0.8~1.5MPa 0.7 ~ 1.1MPa
2.循环热效率ηi
定义：实际循环指示功与所消耗的燃料热量
的比值。
公式：ηi=Wi/Q
式中： Q—得到指示功Wi 所消耗的热量（kJ）。
汽油机ηi约为0.25~0.40，柴油机ηi约为0.4~0.5
二、有效性能指标
1.有效功率 Pe 物理意义：发动机运转时曲轴对外输出的功率
P的一般范围是： ห้องสมุดไป่ตู้油机 柴油机
588~981KPa 588~883KPa
4.有效燃油消耗率Ge 定义：单位有效功的耗油量[g/(kW·h)] 公式： Ge =(GT/ Ne)×103(g/Kw.h)
GT——每小时耗油量，kg/h Ne ——有效功率，Kw.
汽油机Ge约为270~410g/(KW.h)，柴油机约为215~285g/(KW.h)
发动机性能指标
衡量发动机的性能指标有指示性能指标 、有效性能指标、标定性能指标。 一、指示性能指标
指示指标不受动力输出过程中机械摩擦和 附件消耗等各种外来因素影响，直接反映由燃 烧到热功转换的工作循环进行的好坏。 主要有：指示功用来评定实际循环动力性的好 坏；循环热效率用来评定循环的经济性。
一、指示功和平均指示压力pmi
有效功率Ne--从发动机曲轴上输出的净功率

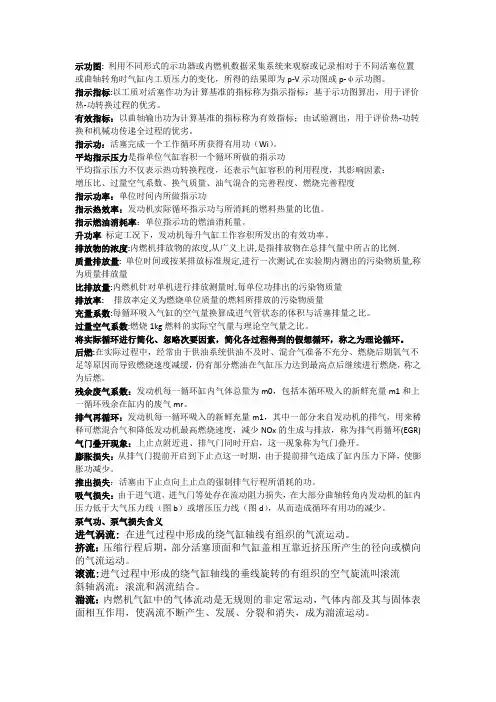

名词解释
示功图:利用不同形式的示功器或内燃机数据采集系统来观察或记录相对于不同活塞位置或曲轴转角时气缸内工质压力的变化，所得的结果即为p-V示功图或p-φ示功图。
指示指标:以工质对活塞作功为计算基准的指标称为指示指标；基于示功图算出，用于评价热-功转换过程的优劣。
有效指标：以曲轴输出功为计算基准的指标称为有效指标；由试验测出，用于评价热-功转换和机械功传递全过程的优劣。
指示功：活塞完成一个工作循环所获得有用功（Wi）。
平均指示压力是指单位气缸容积一个循环所做的指示功平均指示压力不仅表示热功转换程度，还表示气缸容积的利用程度，其影响因素：增压比、过量空气系数、换气质量、油气混合的完善程度、燃烧完善程度指示功率：单位时间内所做指示功指示热效率：发动机实际循环指示功与所消耗的燃料热量的比值。
指示燃油消耗率：单位指示功的燃油消耗量。
升功率标定工况下，发动机每升气缸工作容积所发出的有效功率。
排放物的浓度:内燃机排放物的浓度,从广义上讲,是指排放物在总排气量中所占的比例.质量排放量:单位时间或按某排放标准规定,进行一次测试,在实验期内测出的污染物质量,称为质量排放量比排放量:内燃机针对单机进行排放测量时,每单位功排出的污染物质量排放率:排放率定义为燃烧单位质量的燃料所排放的污染物质量充量系数:每循环吸入气缸的空气量换算成进气管状态的体积与活塞排量之比。
过量空气系数:燃烧1kg燃料的实际空气量与理论空气量之比。
将实际循环进行简化、忽略次要因素，简化各过程得到的假想循环，称之为理论循环。
后燃:在实际过程中，经常由于供油系统供油不及时、混合气准备不充分、燃烧后期氧气不足等原因而导致燃烧速度减缓，仍有部分燃油在气缸压力达到最高点后继续进行燃烧，称之为后燃。
残余废气系数：发动机每一循环缸内气体总量为m0，包括本循环吸入的新鲜充量m1和上一循环残余在缸内的废气mr。
排气再循环：发动机每一循环吸入的新鲜充量m1，其中一部分来自发动机的排气，用来稀释可燃混合气和降低发动机最高燃烧速度，减少NOx的生成与排放，称为排气再循环(EGR)气门叠开现象：上止点附近进、排气门同时开启，这一现象称为气门叠开。
第一章 发动机的性能(二)
1
第一章
发动机的性能
第三节 发动机的指示性能指标 指示指标:以工质对活塞所作之功为计算 指示指标 以工质对活塞所作之功为计算 基准的指标。 基准的指标。 作用:直接反映由燃烧到热功转换的工作 作用 直接反映由燃烧到热功转换的工作 循环进行的好坏。 循环进行的好坏。
2
从示功图可观察到发动机工作循环的不同阶段（压缩、 示功图可观察到发动机工作循环的不同阶段（压缩、 可观察到发动机工作循环的不同阶段 燃烧、膨胀）以及进气、排气行程中的压力变化。 燃烧、膨胀）以及进气、排气行程中的压力变化。
6
2、平均指示压力Pmi 、平均指示压力
是指单位气缸容积一个循环所作的指示功。 是指单位气缸容积一个循环所作的指示功。
式中，Pmi是平均指示压力（Pa）； i为发动 ）；W 式中， 是平均指示压力（ ）； 机一个工作循环的指示功（ ）； 为发动机气缸 ）；V 机一个工作循环的指示功（J）； s为发动机气缸 工作容积（ ）。 也经常用L为单位 为单位， 工作容积（m³）。 Vs也经常用 为单位，Wi用kJ 为单位， 单位为MPa。 为单位，则Pmi单位为 。
13
3、指示燃油消耗率bi 、 是指单位指示功的耗油量。 是指单位指示功的耗油量。 通常以单位指示千瓦小时的耗油量［ ／（ ／（kw·h）］ 通常以单位指示千瓦小时的耗油量［g／（ ）］ 来表示。 来表示。
4、表示实际循环的经济性能指标ηit 与bi之间关系 、表示实际循环的经济性能指标η
14
第四节 发动机的有效性能指标
PL是从发动机有效功率的角度对其气缸工作容积 的利用率作总的评价。 的利用率作总的评价。 pme↑、 n ↑ → PL ↑ →强化↑、轻巧↑ 、紧凑↑ 。 强化↑ 轻巧↑ 紧凑↑ PL是评定一台发动机整机动力性能和强化程度的 重要指标之一。 重要指标之一。
热工基础与发动机原理第2章
• 5）发动机工作温度 • 发动机的工作温度直接影响润滑油的工作温度，而随润滑油温度的提
高，其黏度减小。发动机的工作温度过高或过低，就会使润滑油的黏 度过小或过大，均会导致机械损失增加，机械效率下降。同时，温度 过高有时使润滑油变质。因此，使用中应尽量保持发动机正常的工作 温度，一般为80℃~95℃。此外，发动机的工作温度也直接影响混合 气的形成及燃烧过程。发动机工作温度过低，燃料不易蒸发，混合气 形成不良，不完全燃烧损失增加，指示功率减小，使机械效率下降。 而温度过高，则会导致燃烧过程不正常，汽油机易发生爆燃，也会使 指示功率减少，机械效率下降。
，每小时耗油量为 GT （kg/h），则指示燃油消耗率为
Pi （kW）
gi
GT Pi
10 3
指示燃油消耗率是评定发动机实际循环经济 性的重要指标之一
9
• 4．指示热效率
• 指示热效率是指发动机实际循环指示功与所消耗热量之比，即
i
Wi Q1
• Q1 为做 Wi 指示功所消耗的热量，按所消耗的燃料量与燃料的热值 来计算，燃料的热值是指单位质量的燃料燃烧后放出的热量，其数值 取决于燃料本身的性质。
19
• 3．影响机械效率的因素
• （1）点火提前角或供油提前角 • 汽油机的点火提前角和柴油机的供油提前角直接影响实际循环指示功
和缸内最高压力。汽油机的点火提前角和柴油机的供油提前角不易过 大或过小，必须根据发动机的转速和负荷等合理选择。 • （2）发动机转速 • 随发动机转速提高，各摩擦表面间的相对运动速度加大，摩擦损失增 加；同时由于转速上升而引起运动件的惯性力加大，致使活塞侧压力 和轴承负荷增加，也会使汽缸和活塞的摩擦损失增加。此外，转速提 高，还会使泵气损失及驱动附件的机械损失增加。所以，随发动机转 速提高，机械损失功率增加，机械效率下降。根据试验统计，机械损 失功率与转速平方近似成正比，所以转速越高，机械效率下降越快， 如图2-3所示。这也成为通过提高转速来强化发动机动力性的一大障 碍。
第2章发动机的性能与性能指标
③泵气损失，占机械损失的10-20%，是指进排气过 程所消耗的功等。
2.机械损失功率和机械损失压力
与pmi和pme类似，机械损失功率Pm为：
Pm
pmmVhin
30
[kW]
pmm与pmi和pme之间的关系为： pmm =pmi-pme
me
m Pe
[kg/kW]
Pl，me 发动机强化程度高。 实际中，汽油机的强化程度要比柴油机高。
强化系数pme • Cm （MPa • m/s
）
汽油机
PL 30-70
汽车柴油机 18-30
拖拉机柴油机 9-15
me 1.1-4.0
2.5-9.0 5.5-16
pmeCm 8-17
e,汽0.20~0.30 ，ge,汽21~8410[g/kW·h]。
由此可见，柴油机的热效率比汽油机高，经济
性比汽油机好。
三、发动机强化指标
1、升功率
——单位气缸工作容积所发出的有效功率。
Pl
P e
iV h
p3[m0kenW/1L0]3
2、比质量
——发动机的质量m与所给出的标定功率 的比值。
则：
Pi
pmi[VkWhin]
300
3、指示燃油消耗率bi（gi）
指示燃油消耗率：单位指示功率的耗油量，也称 指示比油耗。
b i
B P
[g1/k0W3 ·h]
i
式中：B为每小时耗油量[ kg/h ]。
