ZEMAX光学设计报告
用zemax设计光学显微镜 光学系统设计实验报告
课 程 设 计光学显微镜设计设计题目学 号专业班级指导教师学生姓名 测量显微镜根据学号得到自己设计内容的数据要求：1.目镜放大率10(即焦距25）2.目镜最后一面到物面距离1103.对准精度1.2微米按照实验步骤，先计算好外形尺寸。
然后根据数据要求选取目镜与物镜。
我先做物镜。
因为这个镜片比较少。
按物镜放大率选好物镜后，将参数输入。
简单优化，得到比较接近自己要求的物镜。
然后做目镜，同样的做法，这个按照焦距选目镜，将参数输入。
将曲率半径设为可变量，调入默认的优化函数进行优化。
发现“优化不了”，所有参数均没有变化。
而且发现把光源放在“焦点”位置，目镜出射的不是平行光。
我百思不得其解。
开始认为镜头库的参数可能有问题。
最后我问老师，老师解释，那个所谓的“焦点”其实不是焦点，我错误的把“焦点”到目镜第一个面的距离当成了焦距。
这个目镜是有一定厚度的，不能简单等效成薄透镜。
焦点到节点的距离才是焦距。
经过老师指点后，我尝试调节光源到目镜第一面的距离，想得到出射平行光，从而找到焦点。
但这个寻找是很费力气的，事倍功半。
老师建议我把目镜的参数倒着顺序输入参数。
然后用平行光入射，然后可以轻松找到焦点。
但是，按照这个方法，倒着输入参数，把光源放在无限远的地方（平行光入射），发现光线是发散的。
不解。
还是按照原来的方法。
把光源放在目镜焦点上，尽量使之出射平行光。
然后把它与优化好的物镜拼接起来。
后来，加入理想透镜（会聚平行光线），加以优化。
还有一个问题，就是选物镜的时候，发现放大倍率符合了自己的需求，但工作距离与共轭距，不符合自己的要求。
这个问题在课堂上问过老师，后来经老师指点，通过总体缩放解决。
物镜参数及优化函数物镜（未缩放）物镜ray 物镜点列图物镜参数物镜各窗口目镜镜片参数目镜2D光路（未缩放）物镜各参数物镜加理想透镜优化物镜加理想透镜优化（ray）物镜加理想透镜优化（spt）显微镜显微镜光路及总体长度显微镜各参数显微镜加理想透镜，光线会聚（layout）显微镜加理想透镜（ray）显微镜加理想透镜（spt）显微镜加理想透镜（参数情况）总的来说这次实验，还是还是比较成功的。
光学设计全程实验报告(3篇)
第1篇一、实验目的1. 了解光学设计的基本原理和过程；2. 掌握光学设计软件（如ZEMAX）的基本操作和应用；3. 通过实验，提高对光学系统性能的评估和优化能力；4. 深入理解光学系统中的各类元件及其作用；5. 培养团队协作和实验操作能力。
二、实验器材1. 光学设计软件（ZEMAX）；2. 相关光学元件（透镜、棱镜、光阑等）；3. 光具座、读数显微镜等辅助仪器；4. 设计说明书和镜头文件。
三、实验内容1. 光学系统设计思路（1）系统结构框图：设计一个简单的光学系统，包括物镜、目镜、光阑等元件，使系统成正像。
（2）系统结构设计：根据系统结构框图，设计物镜、目镜、光阑等元件的几何参数，并确定系统的主要技术参数。
2. 镜头设计（1）物镜设计：根据设计要求，选择合适的物镜类型，确定物镜的焦距、孔径、放大率等参数。
（2）目镜设计：根据设计要求，选择合适的目镜类型，确定目镜的焦距、放大率等参数。
3. 系统优化（1）优化物镜和目镜的几何参数，提高成像质量。
（2）优化系统整体性能，如分辨率、对比度等。
4. 仿真分析（1）使用ZEMAX软件进行光学系统仿真，观察成像质量。
（2）分析仿真结果，对系统进行进一步优化。
5. 实验报告撰写（1）总结实验过程中遇到的问题及解决方法。
（2）对实验结果进行分析和讨论。
四、实验步骤1. 设计光学系统结构框图，确定系统的主要技术参数。
2. 在ZEMAX软件中建立光学系统模型，设置物镜、目镜、光阑等元件的几何参数。
3. 优化物镜和目镜的几何参数，提高成像质量。
4. 优化系统整体性能，如分辨率、对比度等。
5. 使用ZEMAX软件进行光学系统仿真，观察成像质量。
6. 分析仿真结果，对系统进行进一步优化。
7. 撰写实验报告，总结实验过程、结果及分析。
五、实验结果与分析1. 实验结果（1）物镜焦距：f1 = 100mm；（2）目镜焦距：f2 = 50mm；（3）放大率：M = 2；（4）分辨率：R = 0.1mm；（5）对比度：C = 0.8。
zemax课程设计实验报告
zemax课程设计实验报告一、教学目标本课程旨在通过学习Zemax课程设计实验报告，让学生掌握光学设计的基本原理和方法，培养学生运用Zemax软件进行光学系统设计和分析的能力。
1.掌握光学基本概念和原理，如透镜、镜片、光路等。
2.熟悉Zemax软件的操作界面和功能。
3.了解光学系统设计的基本步骤和方法。
4.能运用Zemax软件进行简单光学系统的设计和分析。
5.能根据设计要求，优化光学系统性能。
6.能撰写简单的Zemax课程设计实验报告。
情感态度价值观目标：1.培养学生对光学学科的兴趣和好奇心。
2.培养学生团队合作精神和自主学习能力。
3.培养学生关注实际问题，运用所学知识解决实际问题的意识。
二、教学内容本课程的教学内容主要包括光学基本概念、Zemax软件操作、光学系统设计方法和实验报告撰写。
1.光学基本概念：包括透镜、镜片、光路等基本知识。
2.Zemax软件操作：学习Zemax软件的操作界面、功能和基本操作。
3.光学系统设计方法：学习光学系统设计的基本步骤和方法，如系统需求分析、光学元件选型、光学设计等。
4.实验报告撰写：学习如何撰写Zemax课程设计实验报告，包括实验目的、原理、过程、结果和结论等。
三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：用于讲解光学基本概念、原理和Zemax软件操作方法。
2.讨论法：用于探讨光学系统设计方法和实验报告撰写技巧。
3.案例分析法：分析实际案例，让学生了解光学系统设计的应用和实际意义。
4.实验法：让学生动手实践，培养实际操作能力和解决实际问题的能力。
四、教学资源本课程所需教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用《Zemax课程设计实验报告》教材，用于指导学生学习光学基本概念和Zemax软件操作。
2.参考书：提供相关光学设计和Zemax软件使用的参考书籍，丰富学生的知识储备。
ZEMAX实验报告

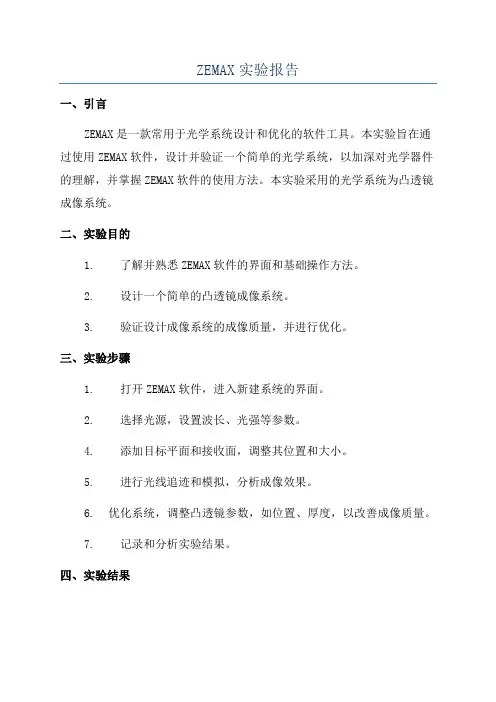

ZEMAX实验报告一、引言ZEMAX是一款常用于光学系统设计和优化的软件工具。
本实验旨在通过使用ZEMAX软件，设计并验证一个简单的光学系统，以加深对光学器件的理解，并掌握ZEMAX软件的使用方法。
本实验采用的光学系统为凸透镜成像系统。
二、实验目的1. 了解并熟悉ZEMAX软件的界面和基础操作方法。
2. 设计一个简单的凸透镜成像系统。
3. 验证设计成像系统的成像质量，并进行优化。
三、实验步骤1. 打开ZEMAX软件，进入新建系统的界面。
2. 选择光源，设置波长、光强等参数。
4. 添加目标平面和接收面，调整其位置和大小。
5. 进行光线追迹和模拟，分析成像效果。
6. 优化系统，调整凸透镜参数，如位置、厚度，以改善成像质量。
7. 记录和分析实验结果。
四、实验结果根据实验步骤，设计并模拟了一个凸透镜成像系统。
经过优化调整后，系统的成像质量得到了明显的提高。
在最终模拟结果中，目标物体能够清晰地成像在接收面上，成像质量较高。
五、讨论分析本实验通过使用ZEMAX软件设计和优化了一个简单的凸透镜成像系统。
通过实验结果可以发现，ZEMAX软件具有较高的计算精度和可视化效果，能够有效地进行光学系统的设计和分析。
通过不断调整凸透镜参数，我们成功改善了系统的成像质量，证明了ZEMAX软件在光学系统优化中的实用性。
六、结论通过本次实验，我们了解并掌握了ZEMAX软件的基础操作方法，并成功设计和优化了一个凸透镜成像系统。
实验结果表明，ZEMAX软件能够较好地模拟和分析光学系统，为光学器件的设计和优化提供了有力的工具。
1. ZEMAX软件使用手册。
2. 光学设计与光子技术教材。
八、致谢感谢指导老师对本实验的支持和指导，也感谢实验室的同学们在实验过程中的合作和协助。
光学设计实验报告范文(3篇)
第1篇一、实验目的1. 理解光学系统设计的基本原理和方法。
2. 掌握光学设计软件的使用，如ZEMAX。
3. 学会光学系统参数的优化方法。
4. 通过实验，加深对光学系统设计理论和实践的理解。
二、实验器材1. ZEMAX软件2. 相关实验指导书3. 物镜镜头文件4. 目镜镜头文件5. 光学系统镜头文件三、实验原理光学系统设计是光学领域的一个重要分支，主要研究如何根据实际需求设计出满足特定要求的成像系统。
在实验中，我们将使用ZEMAX软件进行光学系统设计，包括物镜、目镜和光学系统的设计。
四、实验步骤1. 设计物镜（1）打开ZEMAX软件，创建一个新的光学设计项目。
（2）选择物镜类型，如球面镜、抛物面镜等。
（3）设置物镜的几何参数，如半径、厚度等。
（4）优化物镜参数，以满足成像要求。
2. 设计目镜（1）在ZEMAX软件中，创建一个新的光学设计项目。
（2）选择目镜类型，如球面镜、复合透镜等。
（3）设置目镜的几何参数，如半径、厚度等。
（4）优化目镜参数，以满足成像要求。
3. 设计光学系统（1）将物镜和目镜的镜头文件导入ZEMAX软件。
（2）设置光学系统的其他参数，如视场大小、放大率等。
（3）优化光学系统参数，以满足成像要求。
五、实验结果与分析1. 物镜设计结果通过优化，物镜的焦距为100mm，半视场角为10°，成像质量达到衍射极限。
2. 目镜设计结果通过优化，目镜的焦距为50mm，半视场角为10°，成像质量达到衍射极限。
3. 光学系统设计结果通过优化，光学系统的焦距为150mm，半视场角为20°，成像质量达到衍射极限。
六、实验总结1. 通过本次实验，我们掌握了光学系统设计的基本原理和方法。
2. 学会了使用ZEMAX软件进行光学系统设计。
3. 加深了对光学系统设计理论和实践的理解。
4. 提高了我们的动手能力和团队协作能力。
5. 为今后从事光学系统设计工作打下了基础。
注：本实验报告仅为示例，具体实验内容和结果可能因实际情况而有所不同。
ZEMAX实验报告
ZEMAX实验报告一、实验目的本实验旨在通过使用ZEMAX光学设计软件，了解和掌握光学系统的设计与分析方法，并通过实际操作掌握ZEMAX软件的使用技巧。
二、实验原理三、实验内容1.安装和熟悉ZEMAX软件。
首先进行软件的安装和启动，并浏览和熟悉软件的界面和功能按钮。
2.构建简单光学系统。
根据实验要求，通过添加光学元件和定义其参数，构建一个简单的光学系统。
3.分析光学系统的性能。
使用ZEMAX软件对光学系统的像差、光斑大小等性能进行分析。
4.优化光学系统的设计。
根据分析结果，对光学系统进行调整和优化，以使其性能达到要求。
四、实验步骤1.打开ZEMAX软件，并新建一个光学系统文件。
2. 添加光学元件。
点击“Add Surface”按钮，在光学系统中添加透镜、曲面、衍射光栅等光学元件。
3.定义光学元件的参数。
根据实际需求，输入光学元件的曲率、厚度、折射率等参数。
4. 设置光学系统的光源。
点击“Source”按钮，并设置光源位置和光束发散角度等参数。
5. 进行光线追迹。
点击“Ray Trace”按钮，在光学系统中发射光线并追踪光线的传播路径。
6.分析光学系统性能。
根据光线追踪结果，使用ZEMAX软件对光学系统的像差、光斑大小等性能进行分析。
7.优化光学系统设计。
根据分析结果，适当调整光学系统中的光学元件参数，使光学系统性能达到要求。
8.导出分析结果。
最后可以将优化后的光学系统性能结果导出为报告或图表。
五、实验结果和分析通过使用ZEMAX软件进行光学系统设计和分析的实验，我们可以得到光学系统的像差、光斑大小等性能指标。
通过分析结果，可以发现光学系统的设计是否满足了要求，并根据需求对光学系统进行调整和优化。
在优化光学系统设计的过程中，我们可以通过改变曲率、厚度和折射率等参数来调整光学元件的性能。
通过不断迭代优化，可以使光学系统的准确度和性能得到改善。
六、实验总结通过本次实验，我们了解和掌握了ZEMAX光学设计软件的使用方法，并通过实际操作进行了光学系统的设计和分析。
光学设计CAD实验报告
光学设计CAD实验报告实验⼀ZEMAX界⾯的初步认识实验⽬的：引领初学者认识ZEMAX的界⾯以及各个菜单、模块的功能，使其可以建⽴简单的光学系统模型并进⾏简单的分析，为其以后的实验打下基础。
实验内容：1、ZEMAX的功⽤：ZEMAX软件可以模拟并建⽴如反射、折射、衍射、分光、镀膜等光学系统模型，可以分析光学系统的成像质量，如各种⼏何像差、点列图、光学传递函数（MTF）、⼲涉和镀膜分析等。
此外，ZEMAX还提供优化功能来帮助设计者改善其设计，⽽公差容限分析功能可帮助设计者分析其设计在装配时所造成的光学特性误差。
2、ZEMAX提供的窗⼝类型：主窗⼝：上⽅有标题框、菜单框、⼯具框。
编辑窗⼝：有六个不同的编辑选项，即镜头编辑、评价函数编辑、多重结构编辑、公差数据编辑以及附加数据编辑和⾮序列组件编辑。
图形窗⼝：⽤来显⽰图形数据，如系统图、光学扇形图、光学传递函数（MTF）曲线等。
⽂本窗⼝：⽤于显⽰⽂本数据，如指定数据、像差系数、计算数值等。
对话框：是⼀个弹出窗⼝，⼤⼩⽆法改变。
⽤于改变选项和数据，如视场⾓、波长、孔径光阑以及⾯型等。
实验⼆单透镜的设计实验⽬的：通过单透镜模型的建⽴，使其掌握光学系统模型建⽴的⽅法，并进⾏简单的分析。
实验内容：1、设计要求：设计⼀个F/4的镜⽚，焦距为100mm，⼯作波段为可见光，光学材料⽤BK7玻璃。
2、波长的输⼊⽅法：选择“系统（System）”菜单下的“波长（Wavelengths）”，或者直接在快捷菜单中选择“Wav”。
屏幕中间会弹出⼀个“波长数据（Wavelength Data）”对话框。
ZEMAX中有许多这样的对话框，⽤来输⼊数据和提供你选择。
选择“Select”，系统默认F、d、C三个谱线的波长，单位为微⽶。
此时主波长“Primary”默认为第⼆条谱线。
3、孔径的输⼊⽅法：选择“系统”中的“通常（General）”菜单项，或者直接单击快捷键“Gen”，在出现的“通常数据（General Data）”对话框中，单击“孔径值（Aper Value）”⼀格，输⼊⼀个值：25。
ZEMAX光学设计报告
ZEMAX光学设计报告一、引言ZEMAX是一种广泛应用于光学设计和仿真的软件工具，它提供了一系列功能强大的工具和算法，可以帮助光学工程师进行光学系统的设计、优化和分析。
本报告将介绍使用ZEMAX进行的光学设计，并详细阐述设计的目的、方法和结果。
二、设计目的本次光学设计的目的是设计一种能够产生高质量成像的透镜系统。
通过使用ZEMAX软件进行光学设计和优化，我们希望能够在保持高分辨率和低畸变的同时，尽可能减小像差和光能损失，实现最佳成像效果。
三、设计方法1.初始设计：根据设计要求和限制条件，我们首先进行了初步的系统设计。
选取了适当的光学元件，如凸透镜、凹透镜、平面镜等，通过摆放和调整位置来搭建初始的光学系统。
2. Ray Tracing：使用ZEMAX的Ray Tracing功能，我们可以模拟光线在光学系统中的传播和反射。
通过调整折射率、半径和曲率等参数，我们可以对光线进行控制和优化，实现所需的成像效果。
3. Aberration Analysis：使用ZEMAX的Aberration Analysis功能，我们可以对系统的像差进行分析。
通过查看球差、色差、像散、畸变等参数，我们可以对光学系统进行调整和优化，以提高成像的质量和准确性。
4. Optimization：在初步设计和光线追迹分析的基础上，我们使用ZEMAX的优化功能来调整光学系统的各个参数，以达到最佳的成像效果。
通过设置目标函数和约束条件，优化算法可以在设计空间中最优解，帮助我们找到最佳的设计方案。
5. Iterative Refinements：根据优化结果，我们进行了反复的调整和优化，以进一步改善光学系统的成像效果。
通过多次迭代，我们逐渐接近最优解，达到了设计要求。
四、设计结果通过使用ZEMAX进行光学设计和优化，我们成功地设计出了一种可以产生高质量成像的透镜系统。
经过多次优化和迭代，我们达到了如下设计目标：1.高分辨率：经过系统优化，我们成功降低了球差和色差等像差，提高了光学系统的分辨率。
