ALEPH红外对射安装指导日本ALEPH艾礼富主动红外对射（周界防范系统）的安装调试指南-北京昊科视讯主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
（二）墙壁式安装现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH（艾礼富）主动红外线探测器ABT、ABE、ABH系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
（三）红外对射安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。
四光束探测器的防误报能力比双光束强，双光束又比单光束强。
侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。
这种方式能避开小鸟、小猫的活动干扰。
每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。
红外对射探测器安装方法、调试及维护
红外对射探测器安装方法、调试及维护前言：红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。
正文：红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。
我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。
一、红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH 主动红外线探测器HA、ABT、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
二、红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M 以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。
详解红外对射探测报警器的安装方法
详解红外对射探测报警器的安装方法红外对射探测器的安装方法①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
红外对射探测器与防盗主机的连接探头设定后，将防拆开关接入防区输入回路中，联线完毕，盖上探头的外壳，拧紧紧固螺丝。
要求在防盗主机上该防区警示灯无闪烁、不点亮，防区无报警指示输出。
表示整个防区设置正常。
否则，要对线路进行检查，对探头进行重新调试，重新对防区状态进行确定。
红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50M以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25M，以减少在墙上活动的小鸟、小猫等引起误报。
四光束探测器的防误报能力比双光束强，双光束又比单光束强。
侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。
红外对射系列安装教程
常用的红外设备
鉴双外红
红外对射
光栅
水浸变送器（水浸传感器）
1、传感器根据要求安装（一般距离井内地面10-30公分墙壁固定安装） 2、变送器安装到室内。 3、报警测试方法：用水浇传感器 或 短接变送器 5，6 端子。
择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱，如果不能保
证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。 支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而
定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、
减少误报。
（二）墙壁式安装 现在防盗市场上处于技术前沿的红外对射制造商，能够提供水平180°全方 位转角,仰俯20°以上转角的红外线红外对射，可以支持探头在建筑物外壁或围 墙、栅栏上直接安装。 （三）红外对射安装的一般原则
双光束又比单光束强。
侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安 装，安装于外侧的居多。这种方式能避开小鸟、小猫的活动干扰。 每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们 自己的偏爱。用户应根据自己建筑物的特点和防盗要求加以选用。
红外光栅
• 红外光栅接线的注意事项：
红外对射
工作原理：是由发射端主动发射多束红外线，在接收端接收到红外线射束时，形成 红外线的网状，并进入防卫状态；当防卫射束被完全阻断超过40毫秒时，接收端的 蜂鸣器会产生现场提示音，报警信号输出电路即向主机发出无限报警信号。 一、 红外对射的安装方法 （一）支柱式安装 比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的 情况正好反过来了，方形支柱在工程界越来越流行。主要是红外对射安装在方形支 柱上没有转动、不易移动。除此以外，有广泛的不锈钢、合金、铝合金型材可供选
红外对射探测器的安装方法
红外对射探测器的安装方法一、探测器的安装方法探测器在日常工作中，由于长期工作在室外，因此不可避免地受到大气中粉尘、微生物以及雪、霜、雾的作用，长久以往，在探测器的外壁上往往会堆积一层粉尘样的硬壳，在比较潮湿的地方还会长出一层厚厚的藓苔，有时候小鸟也会把排泄物拉到探测器上，这些东西会阻碍红外射线的发射和接受，造成误报警。
（一）支柱式安装比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
（二）墙壁式安装现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
（三）探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50CM以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25CM，以减少在墙上活动的小鸟、小猫等引起误报。
四光束探测器的防误报能力比双光束强，双光束又比单光束强。
侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

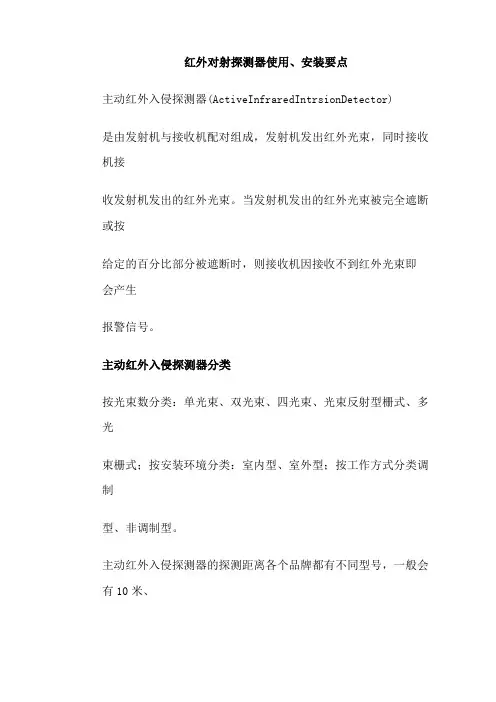

红外对射探测器使用
红外对射探测器使用、安装要点主动红外入侵探测器(ActiveInfraredIntrsionDetector)是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。
当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。
主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类调制型、非调制型。
主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。
使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（＜10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。
窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗对平移窗和内开窗不会影响。
内侧安装室内型双光束主动红外入侵探测器。
安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。
但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。
用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。
封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。
封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。
住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。
红外对射探测器使用、安装要点
红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。
当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。
主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。
主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。
使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。
窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。
内侧安装室内型双光束主动红外入侵探测器。
安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。
但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。
用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。
封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。
封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。
住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。
无线红外探测器的安装方法以及安装注意事项
无线红外探测器的安装方法以及安装注意事项随着智能家居的普及，无线红外探测器作为智能家居安防设备中的重要一环，也越来越受到人们的关注。
本文将介绍无线红外探测器的安装方法以及安装注意事项。
一、探测器的安装位置安装位置是决定探测器效果的关键因素，合理的位置可以更好地保护你的家庭和财产安全。
以下是探测器的推荐安装位置：1.前门：安装在门厅的天花板中央，可以有效监控门口，及时发现不法入室而行的人。
2.后门：安装在后门正上方，同样可以起到有效监控后门和车库的作用。
3.窗户：安装在窗户的正上方，可以监控窗户，防止窃贼从窗户进入室内。
4.卧室：如果您担心夜间发生盗窃，可以将探测器安装在卧室的天花板中央，监控卧室。
5.社区公共区域：无论是开放式的居民区还是封闭式的社区公寓，都可以安装探测器来监控社区公共区域。
二、安装步骤接下来，我们将介绍无线红外探测器的安装步骤。
1.准备工具：扳手、螺丝刀、钻孔器、电钻、铅笔、墨水笔、螺丝等。
2.开孔：找到安装位置，使用墨水笔或铅笔标记出固定孔的位置，然后使用钻孔器开孔。
3.安装底座：将探测器底座固定在孔上，再用螺丝刀固定底座。
4.安装探测器：将探测器和底座连接起来，注意接线正确。
5.测试：将探测器调至测试模式，测试探测器是否能够正常工作，如果有问题进行排除。
6.完成：最后进行固定，确认无线红外探测器已经安装完成。
三、注意事项在安装无线红外探测器时，需要注意以下事项：1.安装位置的选择。
如上所述，安装位置是影响探测器效果的关键因素，必须选择合理的位置安装。
2.探测器高度的选择。
探测器的高度通常要求在2~3米左右，以保证不会产生误报。
3.探测器安装姿势。
探测器的安装姿势必须垂直放置，并且与地面水平。
4.电源问题。
无线红外探测器需要电源，所以在安装时要注意电源线的安全和合理布置。
5.环境干扰。
探测器对环境的变化比较敏感，因此在安装时要避开电器、供暖器等干扰设备。
6.避免误报。
为了避免因宠物或其它动作引起误报，要注意探测器的灵敏度设置。
