CAD线型的定义和创建
CAD线型的定义和创建
2007年11月13日星期二下午 07:36
已经接触到了线型的概念，AutoCAD中的线型是以线型文件（也称为线型库）的形式保存的，其类型是以“.lin”为扩展名的ASCII文件。
可以在AutoCAD中加载已有的线型文件，并从中选择所需的线型；也可以修改线型文件或创建一个新的线型文件。
AutoCAD提供了两个线型文件，即AutoCAD主文件夹的“SUPPORT”子文件夹中的“acad.lin”和“acadiso.lin”，分别在使用样板文件
“acad.dwt”和“acadiso.dwt”创建文件时被调用。
这两个文件中定义的线型种类相同，区别仅在于线型的尺寸略有不同。
以“acad.lin”文件为例来介绍线型的定义和定制，该文件中定义了45种不同的线型，其中包括14种ISO线型和7种复杂线型，其余24种简单线型又可分为8组，每组线型的样式相同而线段长度和间隔不同。
例如，“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。
32.1.2 线型的定义
1. 线型定义格式
线型定义由标题行和模式行两部分组成。
(1) 标题行：由线型名称和线型描述组成，标题行以“*”为开始标记，线型名称和描述由逗号分开，其格式为：
*linetype-name [, description]（*线型名称[，线型描述]）
(2) 模式行：由对齐码和线型规格说明组成，中间由逗号分开，其格式为：
alignment,patdesc-1,patdesc-2, ...（对齐码，线型规格说明…）
例如：在acad.lin文件中对BORDER（边界线）的定义如下：
其中对齐码“A”表示该线型采用两端对齐方式，目前AutoCAD仅支持这一种对齐方式。
2. 简单线型的定义
简单线型是由短划线（Dash）、点（Dot）和空格（Space）组合而成。
在简单线型的规格说明中，正数表示其值为长度的短划线，负数表示其绝对值为长度的空格，0表示点。
例如在BORDER的规格说明“A，.5，-.25，.5，-.25，0，-.25”中，.5表示0.5个单位长的短划线，-.25表示0.25个单位长的空格，0表示一个点。
3. 复杂线型的定义
复杂线型是在简单线型中嵌入符号、字符串或形（关于形的详细介绍见第33章）等其它元素而成的。
如图32-1所示。
(1) 在线型规格说明中嵌入文字的格式为：
["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6]
其中：
“string”：嵌入的文字，须用双引号括起来。
style：嵌入文字所用的文字样式名。
R：嵌入文字相对于画线方向的倾斜角度。
A：嵌入文字相对于WCS坐标系中X轴正向的倾斜角度。
S：嵌入文字的比例因子。
X：嵌入文字在画线方向上的偏移量。
Y：嵌入文字在画线方向的垂向上的偏移量。
例如：在acad.lin文件中对“GAS_LINE”线型的定义如下：
*GAS_LINE,Gas line
----GAS----GAS----GAS----GAS----GAS----GAS--
A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25
(2) 在线型规格说明中嵌入形的格式为：
[shape,shape file,R=n1,A=n2,S=n3,X=n5,Y=n6]
其中：
shape：嵌入的形。
shape file：嵌入形所在的形文件，该文件应在AutoCAD的系统路径中。
R、A、S、X、Y的意义同上。
例如：在acad.lin文件中对“GAS_LINE”线型的定义如下：
*FENCELINE2,Fenceline square
----[]-----[]----[]-----[]----[]---
A,.25,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1,1
32.1.3 线型的创建和修改
通过前面的学习已经了解了线型是如何定义和保存的，在此基础上对标准线型进行修改或自己创建新的线型。
在AutoCAD 2002中提供了
“-Linetype”命令对线型进行各种操作。
现在就使用该命令在AutoCAD环境下创建一个新的线型和线型文件。
实例1 创建“INTERVAL”线型
(1) 运行AutoCAD 2002，在命令行输入：-linetype，AutoCAD在命令行提示：
Enter an option[?/Create/Load/Set]:C Enter
Enter name of linetype to create: INTERVAL Enter
此时，AutoCAD弹出“Create or Append Linetype File”对话框，
如图32-2所示。
(2) 在“Create or Append Linetype File”对话框中输入线型文件名“user.lin”，并按下Save键返回。
此时系统创建并打开了一个新的线型文件“user.lin”；
(3) 命令行提示用户输入描述文本和线型模式：
Descriptive text: Interval ____ ._. ____ ._. ____ ._. ____ ._. Enter Enter linetype pattern (on next line):
A,1,-.125,0,-.125,.25,-.125,0,-.125 Enter
New linetype definition saved to file.
Enter an option [?/Create/Load/Set]: Enter
实际上，由于线型文件是ASCII格式的，因此用户可以在AutoCAD环境外使用任一文本编辑器直接打开或创建线型文件，并对其内容进行补充和修改。
实例2 创建“ARROW”线型
(1) 使用Windows附件中的“记事本”程序打开由实例一创建的“user.lin”文件。
(2) 在该文件中添加如下内容，如图32-3所示。
*Arrow,Arrow -->-->-->
A,.25,-.05,[">",STANDARD,S=.1,R=0.0,X=-.1,Y=-.05],-.1
(3) 进入AutoCAD 2002，载入线型文件“user.lin”，即可使用该文件中定义的“INTERVAL”和“ARROW”线型，图32-4显示了使用这两种线型的例子。
说明使用“-linetype”命令，如果该线型己在库文件中存在，则系统会提示用户该线型已经在库文件中定义，并询问用户是否重新定义。
用户可对其重新定义来实现对已有线型的修改。
CAD中的线型图案与字体设置
CAD中的线型图案与字体设置在CAD软件中，线型图案和字体设置是设计和绘图过程中非常重要的部分。
正确的线型图案和字体设置可以使绘图更加美观和专业。
本文将介绍CAD中线型图案和字体设置的相关知识和技巧。
一、线型图案设置线型图案用于表示CAD图纸上的各种线段，如实线、虚线、点线等。
在CAD软件中，线型图案可以通过预定义的线型库或自定义的方式进行设置。
1. 预定义线型库大多数CAD软件中都提供了一些预定义的线型库，可以直接应用于图纸中的线段。
打开CAD软件后，在绘图界面的"线型"菜单下，可以找到预定义的线型库。
预定义的线型图案包括实线、虚线、点线、点划线等常用线型。
选择线型后，应用到界面中的线段上，即可实现所选线型效果。
2. 自定义线型如果预定义的线型图案不能满足需求，可以通过自定义方式创建新的线型图案。
在CAD软件中，通过定义一系列点/空间组合的方式来实现自定义线型。
例如，可以通过指定点间距和点类型的方式创建虚线线型。
先在"线型"菜单下，选择绘图单位（英制或公制）。
然后，在"定义线型"对话框中，点击"新建"按钮创建新的线型。
在"定义线型"对话框中，需要先设置线型的名称和描述。
然后，在"元素"列表中，点击"添加"按钮，设置线型的元素。
可以通过点击"点"按钮，在图示区域内绘制点的位置和类型。
绘制完一个点后，点击"空格"键，再绘制下一个点，依此类推。
绘制完所有点后，点击"确定"按钮，保存自定义的线型图案。
在绘图界面中，通过选择自定义的线型名称，应用到线段上即可。
二、字体设置CAD绘图中，字体设置是设计过程中重要的一部分。
在CAD软件中，可以选择不同的字体类型和大小，以及字体的粗细和倾斜等属性。
1. 字体类型和大小在CAD软件中，通常会提供多种字体类型供选择，如宋体、微软雅黑、仿宋等。
CAD绘图中的自定义线型设置方法
CAD绘图中的自定义线型设置方法CAD软件是工程设计中必不可少的工具，能够帮助设计师们进行精确的绘图和建模。
在CAD绘图中，线型的设置是非常重要的一环，可以帮助我们区分不同的图层，并且提高图纸的可读性。
除了CAD软件自带的标准线型外，有时候我们还需要使用一些自定义的线型，以应对更为复杂的绘图需求。
本文将介绍CAD绘图中的自定义线型设置方法。
在CAD软件中，我们可以通过以下步骤来设置自定义线型：1. 打开CAD软件并创建一个新的图纸，选择绘图窗口的比例尺，以便更好地进行绘图。
2. 在CAD软件的“格式刀”功能区中，找到“线型管理器”选项并点击打开。
在弹出的线型管理器窗口中，可以看到预设的标准线型，也可以添加自定义的线型。
3. 点击线型管理器窗口中的“新建”按钮，弹出自定义线型编辑窗口。
在编辑窗口中，可以设置线型的名称、描述、全局比例和模式。
4. 在线型编辑窗口中，可以通过添加线段和空白段来创建自定义线型。
可以通过“添加”按钮来添加线段或空白段，并通过调整线段或空白段的长度和角度来定义线型的样式。
5. 在绘图过程中，可以根据需要选择使用预设的标准线型或自定义线型。
在CAD软件的线型菜单中，可以找到并选择自定义线型。
6. 使用自定义线型时，可以根据需要调整线型的比例和间距。
在CAD软件的线型比例菜单中，可以选择适当的比例和间距。
通过以上步骤，我们可以轻松地设置自定义线型，并在绘图过程中应用这些线型。
自定义线型的设置使得CAD绘图更加灵活多样，并能满足不同项目的绘图需求。
在使用自定义线型时，还有几点需要注意：1. 自定义线型的命名要简洁明了，并能够准确地描述线型的特点和用途。
这样可以方便日后的使用和识别。
2. 在添加线段和空白段时，要注意线段和空白段之间的长度和角度的合理性。
过短或过长的线段和过大或过小的角度都会影响线型的效果。
3. 在绘制图纸时，要根据需要选择合适的线型。
对于密集的线型，可以使用较小的比例和间距，以保持图纸的整洁性；对于稀疏的线型，可以使用较大的比例和间距，以增强线型的可读性。
CAD线型定义详解
CAD线型定义详解CAD线型定义详解1、关于线型文件CAD线型文件扩展名为*.lin。
CAD默认线型文件为acad.lin和acadiso.lin，默认安装在CAD安装目录下的Support文件夹下。
用户也可自行编辑线型文件，方法是用记事本（文件扩展名为*.txt）新建一个文本文档，将线型代码编辑好之后，保存文件并将扩展名改为*.lin，然后将其复制到CAD安装目录下的Support文件夹下。
再用LINETYPE命令调出线型管理器，将编辑好的线型文件进行加载，就可以使用了。
2、简单线型的定义方法简单线型代码分为两行，第一行为线型名称和可选说明，第二行是定义实际线型图案的代码。
第二行必须以字母A（对齐）开头，其后是一列图案描述符，用于定义提笔长度（空移）、落笔长度（划线）和点。
通过将分号(;)置于行首，可以在LIN 文件中加入注释，注释内容仅起到对代码说明的作用，不参与CAD绘图工作。
线型定义的格式为*linetype_name,descriptionA,descriptor1,descriptor2, ...其中*——为标示符号，它表示一种线型定义的开始，第一行必须以“*”开头；Linetype_name——线型名称；Description——线型描述；A——对齐字段，第二行必须以“A”开头；descriptor1,descriptor2——图案描述代码。
例如*DASHDOT,Dash dot __ . __ . __ . __ . __ . __ . __ . __A,.5,-.25,0,-.25①“DASHDOT”为该线型名称；②“Dash dot __ . __ . __ . __ . __ . __ . __ . __”是对DASHDOT线型的描述，增加该线型的可读性，以便用户进行调用；③“A”为该线型的对齐方式，表示对齐字段；④“.5”即0.5，将绘制0.5个图形单位的实线；⑤“-.25”即-0.25，绘制0.25个图形单位空格（提笔，不进行绘制）；⑥“0”绘制一个点；⑦“-.25”再绘制0.5个图形单位空格。
如何在CAD中创建自定义线型
如何在CAD中创建自定义线型CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计和制图领域的软件。
在CAD软件中，线型是绘图中的重要元素之一，它可以定义各种线的形状和样式，使绘图更加丰富多样。
本文将介绍如何在CAD中创建自定义线型，以满足个性化绘图的需求。
首先，打开CAD软件并创建一个新的绘图文件。
接下来，点击工具栏上的“格式”选项，进入线型管理器。
在线型管理器中，可以看到已有的默认线型列表。
要创建自定义线型，首先需要通过“加载”按钮导入一个线型文件（文件扩展名为.LIN）。
线型文件可以在CAD的安装目录下的“SUPPORT”文件夹中找到。
加载线型文件后，可以在线型管理器中看到新添加的线型。
将其选中并点击“显示实例”按钮，可以在右侧窗口中预览线型的样式。
接下来，点击“修改”按钮，进入线型编辑器。
在线型编辑器中，可以对线型进行进一步的编辑和定义。
在线型编辑器中，首先可以设置线型的名称和描述。
然后，在“模板区域”中，可以使用不同的绘图工具来绘制线型的实例。
这些绘图工具包括直线、圆弧、椭圆等。
通过点击工具栏上的绘图工具，可以在模板区域中绘制线型的样式。
要确保线型闭合（首尾相接），可以在绘制完一段线后再次点击该工具，使线段闭合。
绘制完成后，可以通过“删除最后一个实体”按钮删除最后一个绘制的线段。
当线型绘制完成后，可以点击“确定”按钮保存线型并退出线型编辑器。
返回线型管理器后，可以看到刚刚创建的线型已经出现在列表中。
可以通过“文件”选项将线型保存为.LIN格式的文件，以便在其他绘图文件中使用。
要在绘图中应用自定义线型，可以点击CAD软件的“属性”选项，在属性窗口中选择相应的线型。
除了创建自定义线型，CAD还提供了一些预定义的线型供用户选择。
在使用CAD绘图过程中，可以灵活运用这些线型，使作品更加丰富多样。
总结起来，CAD软件中的线型是绘图中重要的元素之一。
通过创建自定义线型，可以满足个性化绘图的需求，并使作品更加独特和专业。

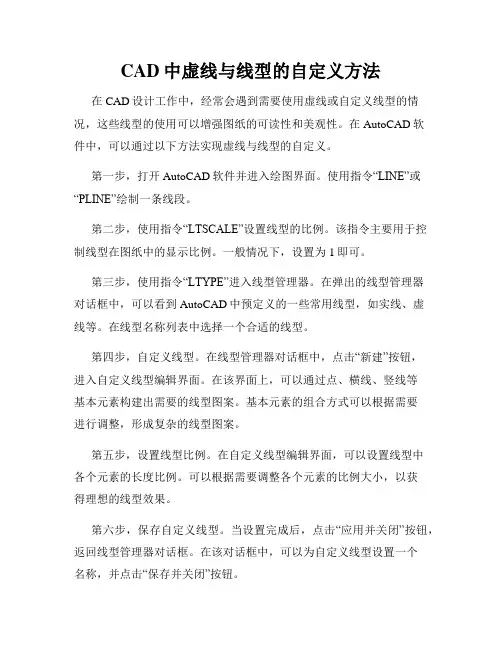

CAD中虚线与线型的自定义方法
