太阳能路灯锂电池安装方法

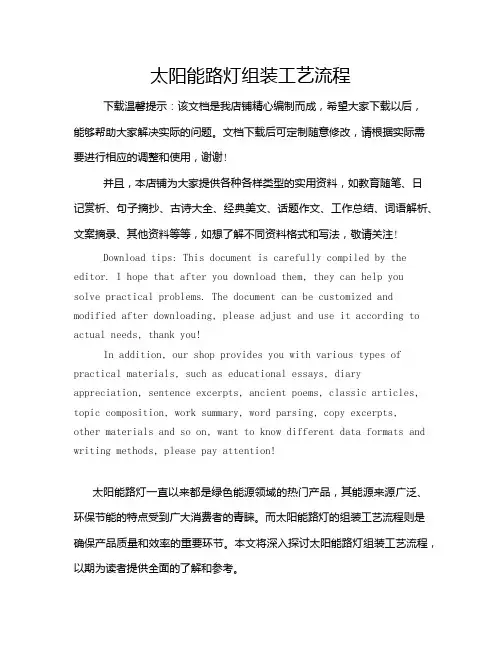

太阳能路灯组装工艺流程
太阳能路灯组装工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!太阳能路灯一直以来都是绿色能源领域的热门产品，其能源来源广泛、环保节能的特点受到广大消费者的青睐。
太阳能路灯的安装方法
太阳能路灯的安装方法1、路灯安装过程中应注意的问题灯杆（特别是高杆灯杆）的吊装定位是安装工程的一项主体工程，设计的杆位多数是以计算推算而定，而现场则可能出现一些杆位与设计不符的情况，需要现场变更灯杆位置。
同时还要掌握施工现场是否适宜运输、吊装车辆进场，吊装设备能否到位作业，是否需要临时中断交通等。
只有经过实地勘察，方能制定可行的吊装方案。
除了一些重点工程外，目前大部分道路照明工程是在道路主体工程完工通车前后的一段时间里突击完成的。
因此，为了确保道路照明工程的施工质量，路灯器具供应商和安装商要提前进行准备，保证工程顺利完成。
在路灯安装时应注意以下几点：①全面了解灯具、光源、灯杆的特点，针对道路实际和参考的照明标准，结合投资预算，合理地选用灯具、光源、灯杆，以充分发挥光源的高效节能性、灯具的配光性和配件组合的优势。
②在光照能保证的条件下，适当加大灯具间距，可节省灯具数量；适当提高灯杆高度，也可以改进光照效果；尽可能在道路的中间分隔带布置灯杆，可以节省工程费用。
③结合道路工程，适时提前介入灯杆位置选定、基础施工和预埋，以便及时发现问题，进行合理变更，从而保证质量、节省投资。
④根据工地实际和地质情况，设计制作灯杆基础和高杆灯基础，并保证基础牢固可靠。
特别要注意预埋螺栓与灯杆座预留孔适配、定位准确、预埋长度和外留长度合理，螺纹部分要妥善保护，以方便吊装定位。
⑤在岩层、风化石地段，分散接地和分段接地难以达到要求，可以考虑增设接地极，并按设计要求的镀锌扁钢与增设的接地极连接，连接要可靠，同时加以合适的防护处理，并与预埋基础可靠连接，保证每根灯杆与接地极可靠连接。
高杆灯一般较为分散，主要依靠基础接地，必要时要使用降阻剂，降低接地电阻。
⑥吊装作业要严格遵守操作规程。
特别要关注吊装设备周围的电力线路、其他线路及周边构筑物。
吊装时，吊点要选择合理。
⑦要注意安装后灯杆的美观。
从基础施工开始，灯杆位置以主线为准，控制好直线性，并合理地按道路设计线形变化。
锂电池安装方式及注意事项
锂电池安装接线方式
第一步：
光伏锂电池储控系统的LED输出端（棕色为正极，蓝色为负极）的正负极和灯具的正负极相连接。
此时应用防水胶布缠好，防止短接。
第二步：
连接两根黄绿线（该两根线为控制器的开关，不安装时请断开并用防水胶带缠好），用防水胶带缠好（质量要好一些的、带拉伸的最好）,绝对不允许开关线与LED正极短接。
第三步：
等待一分钟左右LED亮灯，再接上太阳能光伏板（锂电池储控系统的红线与光伏板的正极相连，锂电池储控系统的黑线与光伏板的负极相连），再等待1分钟左右，LED灭灯。
此
时应用防水胶布缠好，防止短接。
第四步：
所有的连接部分用防水胶带进行加固，保证连接牢固，铜丝不得有裸露的现象。
此时可
以竖起灯杆进行安装，注意太阳能板安装方向（避免与高压电线靠得太近以及有遮挡物）。
安装注意事项
1）所有电线的连接必须牢固，裸露的铜丝禁止相互碰接（包括交叉碰接），这样容易使控制器损坏以及产生锂电池保护板保护，出现不亮灯的情况。
在安装过程中禁止线与线之间短接。
2）接线过程中的亮灯等待时间会根据控制器的设置的时间不同而不同，出厂锂电池容量一般是半电出厂，第一次安装时亮灯会暗一些，属正常范围，在正常充电2-3天后正常亮灯。
3）锂电池安装时间一般在白天进行，不宜在晚间进行安装。
太阳能路灯安装方法及步骤
为了给人们的夜间出行保证更多的安全，减少因灯光昏暗造成的交通事故，如今大多已经使用照明效果优良的太阳能路灯设备，节能环保，为了保证设备正常使用，因此在安装方面需要掌握正确的方法和具体的步骤。
1—地基浇注确定立灯位置；在立灯具的位置预留（开挖）符合标准的基坑；基坑浇灌混凝土应能承载灯杆的1.5倍，灯杆进行预埋件地笼定位浇筑。
预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储处。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。
然后使用不低于C20混凝土浇筑固定。
施工完毕，及时清理定位板上残留泥渣，并且以废油清洗螺栓上杂质。
2—太阳能电池组件安装太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接；太阳电池组件与支架连接时要牢固可靠；组件的输出线应避免裸露，并用扎带扎牢；电池组件的朝向要朝正南，以指南针指向为准。
3—蓄电池安装蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；蓄电池之间的连接线须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性；输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；上述完成后检查控制器端的接线，防止短路。
正常后关好控制箱的门。
4—灯具安装进行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。
然后在简易调试系统工作是否正常；松开控制器上太阳板连接线，光源工作；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可起吊安装，并将蓄电池放进电池箱。
调试系统工作是否正常；松开控制器上太阳板连接线，灯亮；同时接上太阳板连接线，灯熄；再仔细观察控制器上各指示灯的变化；一切属于正常，方可封好控制箱。
太阳能路灯安装步骤
陕西散花电气照明工程有限公司官方网址：/太阳能路灯安装步骤一、地基浇注⒈确定立灯位置；勘察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。
⒉在立灯具的位置预留（开挖）符合标准的1米3坑；进行预埋件定位浇筑。
预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。
然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。
陕西散花电气照明工程有限公司官方网址：/⒊施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质。
⒋混泥土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能进行吊灯安装。
二、电池组件安装⒈太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接；⒉太阳电池组件与支架连接时要牢固可靠；⒊组件的输出线应避免裸露，并用扎带扎牢；⒋电池组件的朝向要朝正南，以指南针指向为准。
三、蓄电池安装⒈蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；⒉蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性；⒊输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；⒋蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；⒌上述完成后，检查控制器端的接线，防止短路。
正常后关好控制箱的门四、灯具安装⒈进行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。
⒉灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，光源陕西散花电气照明工程有限公司官方网址：/工作是否正常。
太阳能路灯安装方法
太阳能路灯安装方法太阳能路灯是一种环保、节能的照明设备，它利用太阳能发电，无需外接电源，可以在夜晚提供照明。
安装太阳能路灯需要注意一些方法和步骤，下面我们来详细介绍一下太阳能路灯的安装方法。
首先，选择安装位置。
太阳能路灯的安装位置应选择在阳光充足的地方，避免被高大建筑物或树木遮挡，以保证太阳能电池板能够充分吸收阳光并转化为电能。
同时，还需要考虑到路灯的照明范围和道路的实际情况，选择一个合适的位置进行安装。
其次，进行基础施工。
在确定好安装位置后，需要进行基础施工，包括挖掘基坑、浇筑混凝土、安装固定座等工作。
基础施工的质量直接关系到太阳能路灯的稳固性和使用寿命，因此在进行基础施工时需要严格按照设计要求进行操作，确保基础牢固。
接下来，安装支架和电池板。
安装支架时需要注意支架的稳固性和角度的调整，以保证电池板能够最大限度地接收阳光。
在安装电池板时，需要注意固定方式和接线方法，确保电池板能够正常工作。
然后，安装灯具和控制器。
安装灯具时需要注意灯具的防水性能和照明角度的调整，以达到最佳的照明效果。
在安装控制器时，需要连接好电池、灯具和太阳能电池板，进行线路的调试和检查，确保各部件正常运行。
最后，进行系统调试和验收。
在安装完成后，需要对太阳能路灯进行系统调试，包括充放电测试、照明效果测试等，确保太阳能路灯能够正常工作。
同时，还需要进行验收工作，确保安装质量符合要求。
综上所述，太阳能路灯的安装方法包括选择安装位置、进行基础施工、安装支架和电池板、安装灯具和控制器、系统调试和验收等步骤。
在安装过程中，需要严格按照要求进行操作，确保太阳能路灯能够正常工作，为人们的生活和交通提供便利的照明服务。
太阳能路灯安装说明
太阳能路灯安装说明1．按要求准备好各个相关部件：太阳能电池板、蓄电池、控制器、灯具和光源、灯杆（包括安装电池板的部分）、基础预埋件、蓄电池箱（防水防潮防锈，有一定承重力的上盖为不导电物品）、相关辅件（直径25mm的PVC管，2×1.5mm的二芯橡套电缆，渡铬螺母等）；2．按图纸要求做好基础预埋件的固定工作：按图纸施工挖坑，把PVC管按尺寸预埋进水泥中，上方和侧方均要留出一段长度（自行处理PVC管的弯度），浇铸好水泥。
浇铸部位与安装蓄电池地方需有隔断，防止水泥流入蓄电池安装位置；3．穿好橡套电缆：把2×1.5mm的二芯橡套电缆穿入灯杆中。
从安装灯具的那端到灯杆底座穿一根，从安装太阳能电池板的那端到灯杆底座穿一根，预留至少1米的额外长度在两边；4．安装灯具（内含光源）：将光源部分的导线分出正负级后和穿好的橡套电缆通过接线端子连接上；5．安装太阳能电池板：先将电池板固定入电池板框架中，拧紧螺丝。
打开电池板接线盒，分好正负级后，和穿好的另一根橡套电缆连接。
然后将电池板框架按照朝南偏西10度的位置固定在灯杆上（不管灯头朝向何方，电池板方向始终是朝南偏西10度）；6．扶立灯杆：找准方向，扶立灯杆，适当调整，拧紧螺母，加上和尚帽螺母；7．安装蓄电池：将蓄电池箱放入挖好的地洞里，注意一定要让伸出来的PVC管通过箱子上的孔（事先打好，直径26mm）紧密进入箱子里，洞口连接可以采取锁紧螺母装置；―――这一条非常关键，因为蓄电池将来是要埋在地下的，但蓄电池必须通气保温，所以这个地方的连接就是起到这个作用的，连接口周围密封做的好，蓄电池寿命就会长；8．安装蓄电池：将蓄电池放入蓄电池箱内，接好导线（橡套电缆），从PVC管穿到灯杆中。
特别注意不要让电缆短路，否则将会烧毁蓄电池；9．安装控制器：现在灯杆里安装控制器部位的地方有三根电缆了，分出各是哪部分的，记好正负级。
请在接线前一定要仔细阅读控制器说明书，并按如下顺序接线：先接蓄电池，再接负载，这时应该可以发现光源被点亮，最后接上电池板，这时会发现光源自动熄灭；以远方生产的SDRC-10IP控制器为例，1）接上蓄电池线2）常按模式窗口按钮，调整模式窗口数字到“7”3）接上负载线，这时光源会亮起来4）接上电池板线，这时光源会熄灭5）常按模式窗口按钮，调整模式窗口数字到“2”/“3”/“4”等（2意味着光源光控开6小时灭，3是8小时，4是10小时，详见控制器说明书），一般选择“2”即可。
太阳能路灯安装施工技术方案
太阳能路灯安装施工技术方案前言太阳能路灯是利用太阳能电池板将阳光转化为电能，再利用太阳能控制系统来控制晚上照明的道路灯，相比传统路灯更加环保、节能，具有广泛应用前景。
本文将对太阳能路灯的安装施工技术进行详细的介绍，以帮助从事道路照明的技术人员更好地掌握这类路灯的安装方法。
太阳能路灯施工前的准备工作在进行太阳能路灯安装施工之前，需要进行以下准备工作：1. 选址在选址时，需要优先考虑日照充足、阴影少的地方。
要尽量避免高建筑、树木和其他可能产生阴影的物体阻碍太阳能电池板充电。
同时，应根据不同的灯杆高度、灯具功率来计算光源的投射范围，挑选适合的道路。
2. 方案设计在进行方案设计时，需要根据道路的情况、太阳能路灯的规格以及照明需求，确定太阳能路灯的类型、数量、高度、灯具功率等参数，制定出相应的施工方案。
3. 材料采购太阳能路灯采用的材料主要包括灯杆、灯杆基础、太阳能电池板、蓄电池、LED灯泡等。
在进行材料采购时，应根据实际情况进行选购，并确保所购材料的质量和性能符合要求。
太阳能路灯施工的具体步骤太阳能路灯的安装施工可以分为以下几个步骤：首先需要进行灯杆的安装，具体步骤如下：步骤1：选择灯杆安装点灯杆的安装点应根据选址和方案设计进行选择，并符合当地的道路安全规定。
步骤2：进行基础施工在选好灯杆安装点后，需要对灯杆基础进行施工。
灯杆基础一般采用混凝土浇筑方式，需要根据灯杆的高度和灯杆规格进行尺寸的计算和定位。
步骤3：灯杆安装灯杆基础施工完成后，可以进行灯杆的安装。
将灯杆按预留的位置安装到基础上，并加固固定螺栓。
2. 太阳能电池板安装太阳能电池板的安装需要根据道路的方向、阳光的照射以及太阳能电池板的尺寸进行确定。
具体步骤如下：步骤1：选择太阳能电池板安装点太阳能电池板的安装点应选在离灯杆顶部一段距离并符合日照条件的地方。
步骤2：制作固定架在太阳能电池板安装点上，需要制作固定架，用于支撑太阳能电池板并将其固定在灯杆顶部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一.安装方向
所下图所示，安装时必须有线的一端向下安装。
二.接线方法
1.锂电池和LED灯的接线方法，如下图所示
负载输出：正负极（红线代表正极，黑线代表负极）；正极和LED灯的正极相连接，负极和LED灯的负极相连接。
2.锂电池和太阳能板的接线方法，如下图所示
太阳能输入：正负极（红线代表正极，黑线代表负极）；正极和太阳能板的正极相连接，负极和太阳能板的负极相连接。
锂电池一体机指示灯状态说明
三、安装步骤
1、所有连接线接好，检查充电指示灯（绿灯G）是否正常亮。
2、如正常亮，10秒后拔掉太阳能输入，负载输出LED灯正常亮。
3、重新把太阳能输入连接好，负载输出LED灯10秒钟后熄灭。
4、上面所有步骤结束后，太阳能路灯就可以正常使用。
四、常见问题
1.太阳能输入：
如果把太阳能输入接上后绿色指示灯不亮，则有两种可能：
第一，太阳能输入连接处可能接反，如果接反请按上面第二步正确接线方法连接。
第二，太阳能输入接线正确绿色指示灯不亮，则可能太阳能板没有电压了。
2.负载输出：
如果负载输出红色指示灯亮，LED灯不亮，则有两种可能：
第一，负载输出连接处可能接反，如果接反请按上面第二步正确接线方法连接。
第二，L ED灯的电压没有大于锂电池电压（正常情况下LED灯电压必须大于锂电池电压）。
3.单独锂电一体机没有任何连接时，三个指示灯不亮，则有可能锂
电一体机电池电压较低达到过放保护值了，把太阳能输入接上太阳能板，这时蓝色指示灯闪烁，绿色指示灯常亮，说明正在充电，正常。
