三相四线电能表
三相四线电能表计算公式
三相四线电能表计算公式
三相电的电功率的计算公式：P=I^2*R和P=U^2 /R。
三相电电器的总功率等于：
3*相电压*相电流*功率因数COSΦ【P=3×相电压U(220V)×相电流I×功率因数COSΦ】
单相电中的电功率的计算公式：电压U*电流I【P=U×I】
星形的相电压是每项火线对地线为220V，线电压是ABC三相火线分别间的电压为380V。
扩展资料
三相电路的总功率。
它等于各相功率的总和。
三相电路有对称三相电路和不对称三相电路之分;功率有平均功率(即有功功率)、无功功率和视在功率之分。
由于对称三相电路满足对称性，每一相功率相等，故可以取某一相功率进行计算，然后乘三倍即可得到三相电路总功率。
不对称三相电路的功率计算只能采用二表法或者分别求三相各自的功率然后线性相加，得三相总功率。

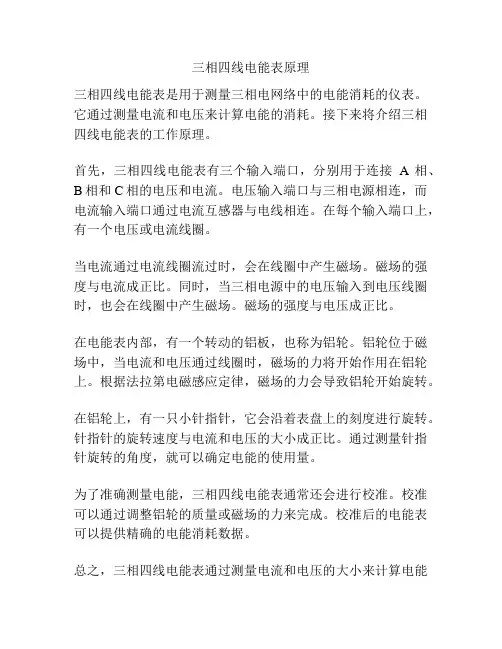

三相四线电能表原理
三相四线电能表原理
三相四线电能表是用于测量三相电网络中的电能消耗的仪表。
它通过测量电流和电压来计算电能的消耗。
接下来将介绍三相四线电能表的工作原理。
首先，三相四线电能表有三个输入端口，分别用于连接A相、B相和C相的电压和电流。
电压输入端口与三相电源相连，而电流输入端口通过电流互感器与电线相连。
在每个输入端口上，有一个电压或电流线圈。
当电流通过电流线圈流过时，会在线圈中产生磁场。
磁场的强度与电流成正比。
同时，当三相电源中的电压输入到电压线圈时，也会在线圈中产生磁场。
磁场的强度与电压成正比。
在电能表内部，有一个转动的铝板，也称为铝轮。
铝轮位于磁场中，当电流和电压通过线圈时，磁场的力将开始作用在铝轮上。
根据法拉第电磁感应定律，磁场的力会导致铝轮开始旋转。
在铝轮上，有一只小针指针，它会沿着表盘上的刻度进行旋转。
针指针的旋转速度与电流和电压的大小成正比。
通过测量针指针旋转的角度，就可以确定电能的使用量。
为了准确测量电能，三相四线电能表通常还会进行校准。
校准可以通过调整铝轮的质量或磁场的力来完成。
校准后的电能表可以提供精确的电能消耗数据。
总之，三相四线电能表通过测量电流和电压的大小来计算电能
的消耗，利用铝轮和针指针的旋转来显示电能的使用量。
这种原理使得三相四线电能表成为一种常用的仪表，用于监测和管理三相电能消耗。
三相四线电子式多功能电能表说明书(淮北万华国网型)V1.0
用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。
可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。
数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。
本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。
高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。
三相四线无功电能表
三相四线无功电能表三相四线无功电能表是一种测量三相电路无功电能的电气仪表，广泛应用于各种工业、商业和住宅建筑中，以帮助用户监控能源消耗并进行成本分析。
本文将介绍该电能表的工作原理、应用场景以及维护保养等方面的内容。
工作原理三相四线无功电能表采用了当今常见的电子式无功电能表原理。
其核心部件为一个集成电路，用于对电流和电压进行采样，通过演算得出系统内的无功功率大小，再乘以系统运转时间得出无功电能值。
其电路结构如下图所示：_______________________| |Ia -------| + |---------- Va| A/D ||_________________|_______________________| |Ib -------| + |---------- Vb| A/D ||_________________|_______________________| |Ic -------| + |---------- Vc| A/D ||_________________|从上图中可以明显看出该电能表采用了相位差积分原理进行测量。
电流信号经过A/D转换器采样并取得其直流分量，电压信号同样也经过A/D转换器采样并取得其直流分量，然后分别进行相乘积分得到单相无功功率，最后将电路三相的功率信号加起来，得到整个三相电路的无功功率，再乘以时间得到无功电能值。
应用场景三相四线无功电能表广泛应用于各种大型机械设备、工业流水线以及电气设备等场合，主要用于分析设备的无功功率消耗情况，为工厂实现节能减排、提高设备运行效率等方面提供技术支持。
另外，在商业和住宅建筑领域，该电能表也可以作为分析用电量、考核租客用电等方面的工具使用。
维护保养三相四线无功电能表是一种电子式设备，在使用过程中较为稳定，但在长期使用过程中也有可能出现故障。
下面介绍几种可能的故障情况以及维修方法：•读数不准确：该故障可能是因为电压信号采样电路发生故障导致，此时需要对采样电路进行维修或更换。

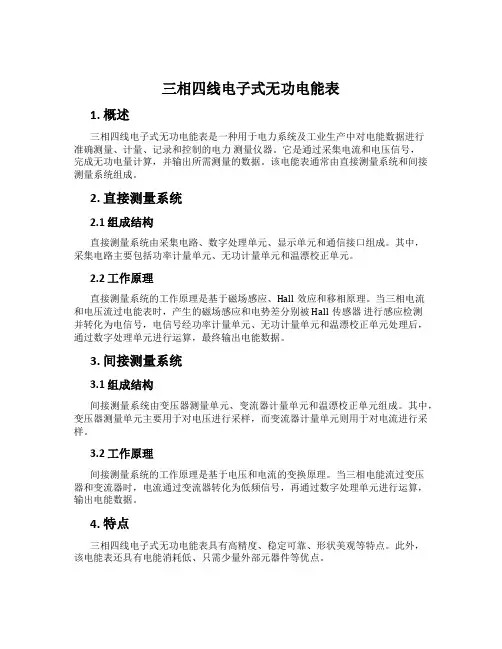

三相四线电子式无功电能表
三相四线电子式无功电能表1. 概述三相四线电子式无功电能表是一种用于电力系统及工业生产中对电能数据进行准确测量、计量、记录和控制的电力测量仪器。
它是通过采集电流和电压信号，完成无功电量计算，并输出所需测量的数据。
该电能表通常由直接测量系统和间接测量系统组成。
2. 直接测量系统2.1 组成结构直接测量系统由采集电路、数字处理单元、显示单元和通信接口组成。
其中，采集电路主要包括功率计量单元、无功计量单元和温漂校正单元。
2.2 工作原理直接测量系统的工作原理是基于磁场感应、Hall效应和移相原理。
当三相电流和电压流过电能表时，产生的磁场感应和电势差分别被 Hall传感器进行感应检测并转化为电信号，电信号经功率计量单元、无功计量单元和温漂校正单元处理后，通过数字处理单元进行运算，最终输出电能数据。
3. 间接测量系统3.1 组成结构间接测量系统由变压器测量单元、变流器计量单元和温漂校正单元组成。
其中，变压器测量单元主要用于对电压进行采样，而变流器计量单元则用于对电流进行采样。
3.2 工作原理间接测量系统的工作原理是基于电压和电流的变换原理。
当三相电能流过变压器和变流器时，电流通过变流器转化为低频信号，再通过数字处理单元进行运算，输出电能数据。
4. 特点三相四线电子式无功电能表具有高精度、稳定可靠、形状美观等特点。
此外，该电能表还具有电能消耗低、只需少量外部元器件等优点。
5. 应用领域三相四线电子式无功电能表广泛应用于电力系统、工矿企业、商业和民用等领域。
其主要用途包括对有功功率、无功功率、总功率因数和电能等进行计量和监测。
6. 总结三相四线电子式无功电能表是一种基于现代电气技术和电子技术的电能计量仪器，具有准确测量、数据传输方便等优点。
因此，在电力系统和工业生产中得到广泛应用。
带电流互感器的三相四线有功电能表的接线课件
将三相四线电源接入电能 表，注意区分相序，不可 接错。
使用绝缘胶带将接线端子 固定牢固，保持整洁。
接线后的检查与测试
01
02
03
04
使用万用表检查接线是否正确 ，电压和电流是否正常。
观察电能表运行是否正常，有 无异常声音或发热现象。
进行负载试验，在不同负载下 观察电能表是否准确计量。
带电流互感器的三相四线有功电能表广泛应用于工业、商业和居民用电 领域。
在工业领域中，由于用电设备多为高压大电流设备，因此需要使用电流 互感器将大电流转换为小电流，以便于测量和管理。
在商业和居民用电领域中，带电流互感器的三相四线有功电能表能够为 各种用电设备和电器提供准确的电能计量和管理，保障用电安全和稳定 。
三相四线有功电能表的特性
三相四线有功电能表是一种用于测量三相交流电能的仪表，它具有三个电压和四个 电流的输入输出接线端子。
该电能表采用电子技术实现电能的精确测量，具有高精度、低误差、稳定性好等优 点。
三相四线有功电能表还具有防窃电功能，能够有效地防止非法用电和窃电行为。
带电流互感器的三相四线有功电能表的应用场景
谢谢观看
作用
用于监测和计量用电量，为电力 公司提供收费依据，同时也有助 于用户合理安排用电计划，节约 能源。
电能表的分类与原理
分类
按照工作原理，电能表可分为感应式 和电子式两类。感应式电能表基于电 磁感应原理，电子式电能表则采用电 子技术和集成电路。
原理
无论是感应式还是电子式电能表，其 基本原理都是基于法拉第电磁感应定 律，即通过测量电压和电流的乘积来 计算消耗的电能。
带电流互感器的三相四线有功电能 表的接线课件
三相四线控知能电能表接法
三相四线控知能电能表接法直入式接法：
1. 1、3接线柱；4、6接线柱；7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。
2. 3、6、9接线柱接负载。
3. 2、5、8接线柱为电压线圈。
4. 10、11接线柱接零线N。
互感式接法：
1. 翻过接线端子盖，可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
2. 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
请注意，以上信息仅供参考，实际操作时请遵循专业电工的指导，确保安全。
带电流互感器的三相四线有功电能表的接线课件
接线错误是导致电能表故障的主要原 因之一，常见的故障现象包括不计量 、计量不准确、电压异常等。
详细描述
接线错误通常是由于接错线、螺丝松 动、接触不良等原因引起的。处理方 法包括检查接线是否正确、紧固螺丝 、清洁触点等，以确保接线良好。
电流互感器变比选择不当的问题及解决方案
总结词
电流互感器变比选择不当会导致计量不准确或误差较大，影响计费的公正性和 准确性。
操作前应先关闭电源，并使用验 电器确认电源已断开。
操作时应穿戴绝缘手套、绝缘鞋 等个人防护装备。
操作时应使用合适的工具，避免 使用金属工具或湿手接触带电体
。
防止触电的措施
在操作过程中，应保持与带电体的安全 距离，避免直接接触。
对于裸露的线头或接线端子，应使用绝 在接线过程中，应确保接线端子螺丝拧
缘胶带进行包裹。
步骤三：接线 将电源线接入电能表的对应端子。
将电流互感器的二次侧接入电能表的对应端子。
接线操作演示步骤
步骤四：检查与测试 检查接线是否牢固，无短路、断路现象。
对电能表进行测试，确保正常工作。
接线操作演示注意事项
注意事项一：安全第一
操作过程中应始终保持断电状态，确保安全。
使用合适的工具进行操作，避免使用不合适的工 具造成损坏或安全事故。
接线操作演示注意事项
01
注意事项二：正确接线
02
确保电源线与电流互感器接入正确的端子，避免接错导致设备
损坏或测量误差。
确保接线牢固，避免出现松动或脱落现象。
03
接线操作演示注意事项
注意事项三：测试与检查
1
2
在完成接线后应进行测试，确保设备正常工作。
3
对设备进行定期检查，确保其长期稳定运行。
带电流互感器的三相四线有功电能表的接线课件
高精度测量
随着测量技术的不断 进步，未来电能表的 测量精度将不断提高 ，能够更准确地反映 电力系统的实际运行 情况，为电力调度和 决策提供有力支持。
多功能集成
未来电能表将实现更 多功能的集成，如谐 波分析、功率因数测 量、电能质量监测等 ，满足电力系统日益 增长的多样化需求。
绿色环保
随着环保意识的不断 提高，未来电能表将 更加注重环保设计， 采用低能耗、无污染 的材料和工艺，降低
课件内容与结构
1 2
3
引言
简要介绍课件的背景和目的。
基本原理
阐述带电流互感器的三相四线有功电能表的工作原理和主要 特点。
接线方法
详细介绍带电流互感器的三相四线有功电能表的接线步骤和 注意事项。
课件内容与结构
实践操作
提供实践操作指导和建议，帮助 学员掌握正确的操作技能。
总结与展望
总结课件内容，提出未来发展趋 势和应用前景。
对环境的影响。
THANKS
将电源线路的相线和零线分别接 入电能表的电压输入端子，注意
火线和零线的区分。
固定电能表
将电能表固定在配电箱或电表箱 内，确保安装牢固，防止外力损
坏。
接线后的检查与测试
01
02
03
检查接线正确性
对接线进行全面检查，确 保所有连接点牢固可靠， 无短路、断路等异常情况 。
测试电能表功能
接通电源后，观察电能表 显示屏是否正常显示，各 项功能是否正常工作。
修复电压线接触问题
对接触不良或断线的电压线进行修复，确保连接可靠。
重新设置电流互感器变比
根据实际需要重新设置电流互感器的变比，确保计量精度 。
06
安全注意事项与操作规范
三相四线电能表错误接线分析及判断
三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC =3 UI cos ψ负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电能表软件的快捷方式
双击后会显 示左图画面， 此图为登陆 界面，用户 名为
根据需要选择
注：多用于同一块被检表检定一半时退出后， 在登陆时选择“是”以保留已检定数据。 新表选择“否”
图为登陆后主界面
图为选表窗口
注：1.按表位选择，即选择挂表的表位号码。 下图则为6表位均挂表。 2.除了可以选择按钮，也可以在表号上 双击选择。如在1#双击则显示为
电能表参数编辑窗口
1.电能表基本参数信息部分最为重要。为检定时对电 能表所输入的电流电压。 2.脉冲输入选择：采用光电头时选择光电头脉冲输入， 采用脉冲线时选择电子脉冲输入。 3.基本资料中，表常数和无功常数，必须填写无误。
再在开始检定时会对被检表的参数在此确认 图为确认窗口，务必仔细核对电压电流。
图为三相四线电子 式电能表的检定项 目。在项目上双击 即可开始检定。软 件分手动 和自 动 即：手动时 单个项目检定；自 动时从点击运行自 动这个项目以下的 所有项目都会自动 完成检定。注：自 动转手动时要先停 止 检定在点击 “手动”。
保存记录
打印记录及证书
选择相对应的记 录和证书模板后， 检查无误就可以 打印了。
软件的数据管理
软件的数据查询
