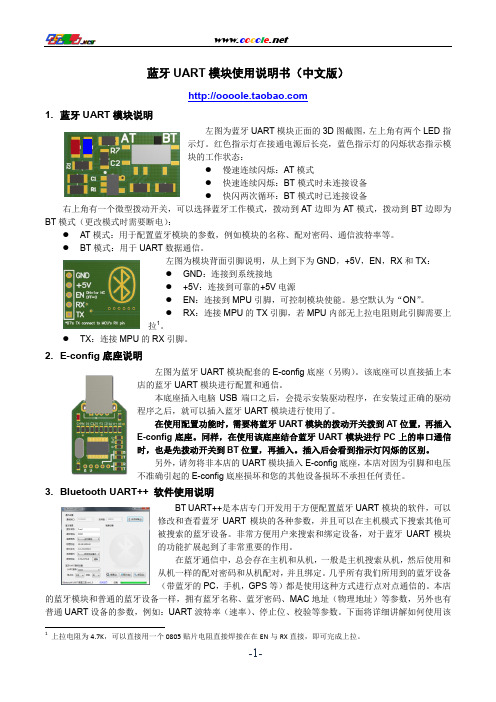

蓝牙UART模块使用说明书（中文版）1. 蓝牙UART模块说明左图为蓝牙UART模块正面的3D图截图，左上角有两个LED指示灯。
红色指示灯在接通电源后长亮，蓝色指示灯的闪烁状态指示模块的工作状态：●慢速连续闪烁：AT模式●快速连续闪烁：BT模式时未连接设备●快闪两次循环：BT模式时已连接设备右上角有一个微型拨动开关，可以选择蓝牙工作模式，拨动到AT边即为AT模式，拨动到BT边即为BT模式（更改模式时需要断电）：●AT模式：用于配置蓝牙模块的参数，例如模块的名称、配对密码、通信波特率等。
●BT模式：用于UART数据通信。
左图为模块背面引脚说明，从上到下为GND，+5V，EN，RX和TX：●GND：连接到系统接地●+5V：连接到可靠的+5V电源●EN：连接到MPU引脚，可控制模块使能。
悬空默认为“ON”。
●RX：连接MPU的TX引脚，若MPU内部无上拉电阻则此引脚需要上拉1。
●TX：连接MPU的RX引脚。
2. E-config底座说明左图为蓝牙UART模块配套的E-config底座（另购）。
该底座可以直接插上本店的蓝牙UART模块进行配置和通信。
本底座插入电脑USB端口之后，会提示安装驱动程序，在安装过正确的驱动程序之后，就可以插入蓝牙UART模块进行使用了。
在使用配置功能时，需要将蓝牙UART模块的拨动开关拨到AT位置，再插入E-config底座。
同样，在使用该底座结合蓝牙UART模块进行PC上的串口通信时，也是先拨动开关到BT位置，再插入。
插入后会看到指示灯闪烁的区别。
另外，请勿将非本店的UART模块插入E-config底座，本店对因为引脚和电压不准确引起的E-config底座损坏和您的其他设备损坏不承担任何责任。
3. Bluetooth UART++ 软件使用说明BT UART++是本店专门开发用于方便配置蓝牙UART模块的软件，可以修改和查看蓝牙UART模块的各种参数，并且可以在主机模式下搜索其他可被搜索的蓝牙设备。
详解蓝牙空中升级（BLEOTA）原理与步骤
详解蓝⽛空中升级（BLEOTA）原理与步骤如何实现BLE OTA？什么叫DFU？如何通过UART实现固件升级？⼜如何通过USB实现固件升级？怎么保证升级的安全性？什么叫双区（dual bank）DFU？什么叫单区（single bank）DFU？什么叫后台式（background）DFU？本⽂将对上述问题进⾏探讨。
DFU过程中涉及的所有操作步骤所对应的脚本都放在百度云盘上，云盘链接如下所⽰：链接: 密码: y8fb脚本是按照SDK版本进⾏分类的，建议⼤家把⾃⼰SDK版本对应的脚本下载下来，然后跟着第3章的操作步骤⼀步⼀步去实现⾃⼰的DFU。
1.概述所谓DFU（Device Firmware Update），就是设备固件升级的意思，⽽OTA（Over The Air）是实现DFU的⼀种⽅式⽽已，准确说，OTA的全称应该是OTA DFU，即通过空中⽆线⽅式实现设备固件升级。
只不过⼤家为了⽅便起见，直接⽤OTA来指代固件空中升级（有时候⼤家也将OTA称为FOTA，即Firmware OTA，这种称呼意思更明了⼀些）。
只要是通过⽆线通信⽅式实现DFU的，都可以叫OTA，⽐如2G/3G/4G/WiFi/蓝⽛/NFC/Zigbee，他们都⽀持OTA。
DFU除了可以通过⽆线⽅式（OTA）进⾏升级，也可以通过有线⽅式进⾏升级，⽐如通过UART，USB或者SPI通信接⼝来升级设备固件。
不管采⽤OTA⽅式还是有线通信⽅式，DFU包括后台式（background）和⾮后台式两种模式。
后台式DFU，⼜称静默式DFU（Silent DFU），在升级的时候，新固件在后台悄悄下载，即新固件下载属于应⽤程序功能的⼀部分，在新固件下载过程中，应⽤可以正常使⽤，也就是说整个下载过程对⽤户来说是⽆感的，下载完成后，系统再跳到BootLoader模式，由BootLoader完成新固件覆盖⽼固件的操作，⾄此整个升级过程结束。
⽐如智能⼿机升级Android或者iOS系统都是采⽤后台式DFU⽅式，新系统下载过程中，⼿机可以正常使⽤哦。
BLE协议栈简介
BLE协议栈简介协议是一系列的通信标准，通信双方需要共同按照这一标准进行正常的数据发射和接收。
协议栈是协议的具体实现形式，通俗点来理解就是协议栈是协议和用户之间的一个接口，开发人员通过使用协议栈来使用这个协议的，进而实现无线数据收发。

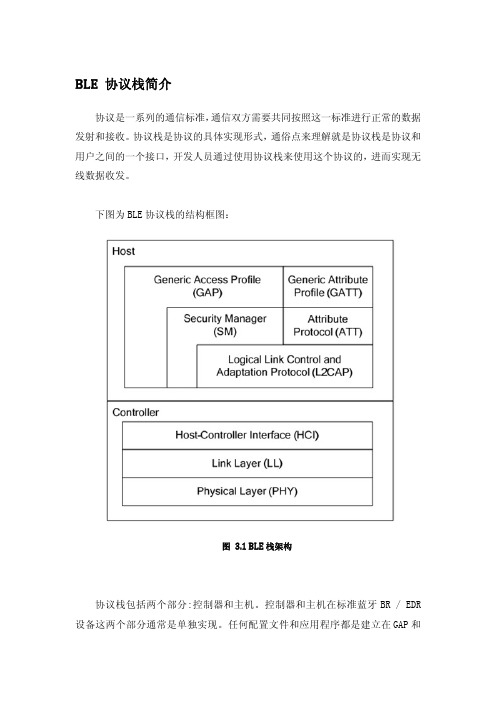

下图为BLE协议栈的结构框图：图 3.1BLE栈架构协议栈包括两个部分:控制器和主机。
控制器和主机在标准蓝牙BR/EDR 设备这两个部分通常是单独实现。
任何配置文件和应用程序都是建立在GAP和GATT协议层上。
·PHY层：1Mbps自适应跳频GFSK（高斯频移键控），运行在免证的2.4GHz 频段。
·LL层：RF控制器，控制设备处于准备（standby）、广播（advertising）、监听/扫描（scanning）、初始化（initiating）、连接（connected）这五种状态中一种。
·HCI层：为接口层，向上为主机提供软件应用程序接口（API），对外为外部硬件控制接口，可以通过串口、SPI、USB来实现设备控制。
·L2CAP层：为上层提供数据封装服务，允许逻辑上的端到端数据通信。
·SM层：提供配对和密匙分发服务，实现安全连接和数据交换。
·GAP层：直接与应用程序或配置文件（profiles）通信的接口，处理设备发现和连接相关服务。
另外还处理安全特性的初始化。
·ATT层：导出特定的数据（称为属性）到其他设备。
·GATT层：定义了使用ATT的服务框架和配置文件（profiles）的结构。
BLE中所有的数据通信都需要经过GATT。
TI的这款CC2540器件可以单芯片实现BLE蓝牙协议栈结构图的所有组件，包括应用程序。
通过上面的介绍，我们基本了解了BLE协议栈的各层功能，其中需要我们直接接触的主要是GAP和GATT这两个层。
传感网应用开发(高级)课件5.5 基于BLE协议栈的串口透传
1、在Profiles中添加特征值（P237） 2、特征值的定义（P238-239）注：P239代码纠错
3、特征值的相关函数与初始化（P239-P244）注：P239代码纠错
任务实施
1. 系统构成
本案例要求搭建一个基于BLE协议栈的串口透传系统，所需设备： PC机两台 蓝牙模块两个 串口线两条 NEWLab两台
③ 先给从机上电，再给主机上电，主从机串口打印输出信息
任务实施
任务实施
3. 实现主机向从机单方向传输
（1）主机采用UUID方式读取CHAR6句柄（P248-P249） （2）修改主机的串口回调函数代码（P249-P250） （3）修改从机的特征值改变回调函数（P250） （4）编译、下载主从机程序，并依次复位从机、主机（P251）
任务实施
2. 实现主从机上电自动连接
（1）添加扫描节点设备的代码（P245-P246） （2）添加连接设备代码（P246-P247） （3）给主从设备上电，实现自动连接：
① 编辑程序并下载到主机中，在workspace栏内选择 “CC2541EM”
② 从机采用任务5.2和任务5.3的SimpleBLEPeripheral.eww ，只要在LCD上显示的内容能在串口显示就可以
任务实施
3. 添加从机向主机发送数据代码，实现主从机串口透传
（1）主机打开CHAR7的通知功能（P252-P253）； （2）主机响应CHAR7的通知，并得到从机发送的数据，上传给PC 机（P253）； （3）打开SimpleBLEPeripheral工程SimpleBLEPeripheral.c文 件，从机接收串口数据，并更新CHAR7特征值数据；（P253-P254） （4）打开SimpleBLEPeripheral工程simpleGATTprofile.c文件
协议栈的串口实验
协议栈的串口实验前言：串口作为一种最简单的协议栈和调试者接口，在BLE的学习和应用过程中具有非常重要的作用。
所以，在进行蓝牙无线发送之前，我们需要先学习在协议栈里加入串口功能。
实现平台：WeBee CC2540模块及功能底板。
图 3.13网蜂CC2540模块及功能底板1.1.1串口发送实验现象：模块通过串口发送“HELLO WEBEE！”给电脑串口调试助手打印出来。
整个实验在协议栈（BLE-CC254x-1.2.1）中进行。
实验讲解：整个例程很简单，两步就能实现串口的发送，步骤如下：1、串口初始化2、串口发送打开BLE目录下的：Projects\ble\SimpleBLEPeripheral\CC2540DB里面的SimpleBLEPeripheral.eww工程。
这次试验我们直接基于协议栈的SimpleBLEPeripheral工程来进行的。
经过上节的讲解，我们对工程有初步的了解，下面主要在simpleBLEPeripheral.c中进行串口初始化。
需要修改的文件主要有simpleBLEPeripheral.c/h OnBoard.c/h。
打开工程后，在workspace下的选项选择CC2540图 3.14工程界面直接编译，无任何错误。
第一步：串口初始化在workspace下找到HAL\Target\CC2540EB\drivers的hal_uart.c文件，我们可以看到里面已经包括了串口初始化、发送、接收等函数，我们可以直接调用。
图 3.15hal_uart.c文件但在BLE跟Z-stack不一样，并没有MT层，所以不能直接调用MT层的串口初始化函数。
接下来就要添加串口初始化函数，串口初始化其实就是配置串口号、波特率、流控、校验位等等。
我们把它添加OnBoard.c文件中。
打开TOOLS下的OnBoard.c，添加自己想要的串口初始化配置代码：#include"hal_uart.h"1.void UartInit(void)2.{3.halUARTCfg_t uartConfig;4./*UART Configuration*/5.uartConfig.configured=TRUE;6.uartConfig.baudRate=HAL_UART_BR_115200;7.uartConfig.flowControl=HAL_UART_FLOW_OFF;8.uartConfig.flowControlThreshold=MT_UART_THRESHOLD;9.uartConfig.rx.maxBufSize=MT_UART_RX_BUFF_MAX;10.uartConfig.tx.maxBufSize=MT_UART_TX_BUFF_MAX;11.uartConfig.idleTimeout=MT_UART_IDLE_TIMEOUT;12.uartConfig.intEnable=TRUE;13.uartConfig.callBackFunc=NULL;14.15.HalUARTOpen(HAL_UART_PORT_0,&uartConfig);16.}第6行：uartConfig.baudRate是配置波特率，这里我们配置为115200，想要修改其它波特率，可以go to definition of HAL_UART_BR_115200选择其它设置：图 3.16波特率选择第7行：uartConfig.flowControl是配置流控的，这里选择关闭。
ble协议栈工作流程及原理
ble协议栈工作流程及原理
BLE协议栈工作流程及原理如下：
工作流程：BLE协议栈主要用来对应用数据进行层层封包，以生成一个满足BLE 协议的空中数据包，把应用数据包裹在一系列的帧头和帧尾中。
工作原理：
BLE协议栈主要由四部分组成，分别是：
1.PHY层。
用来指定BLE所用的无线频段、调制解调方式和方法等。
2.LL层。
是整个BLE协议栈的核心，负责选择射频通道、识别空中数据包、
保证数据完整性等。
3.GAP层。
对LL payload进行一些规范和定义，实现广播、扫描和发起连接
等功能。
4.L2CAP层。
提供一对一的、多点的和广播连接机制。
uart驱动调试方法
uart驱动调试方法UART（通用异步收发转换器）是一种广泛应用于嵌入式系统中的串行通信接口。
在调试UART驱动的过程中，需要注意以下几个方面：1.环境准备：调试UART驱动需要一台具备UART接口的开发板和一个串口调试工具（如Tera Term）。
首先确保开发板和电脑通过串口连接，并且对应的串口驱动已经正确安装。
2.模块加载和设备树配置：对于Linux系统，需要根据硬件设备配置信息修改设备树文件，并重新生成设备树。
然后通过insmod命令加载UART驱动模块。
在Windows系统中，需要确保正确安装UART驱动程序。
3.设置串口参数：在调试UART驱动之前，需要根据实际情况设置串口参数，包括波特率、数据位、校验位、停止位等。
通常通过调用相应的API函数来设置这些参数，如`tcgetattr(`和`cfsetospeed(`。
4.调试输出信息：在UART驱动中，使用调试输出信息可以帮助判断是否正常工作。
可以通过在代码中插入`printk(`函数或使用调试框架（如`debugfs`）来输出调试信息。
在Linux系统中，可以使用`dmesg`命令或在`/var/log/messages`文件中查看输出的消息。
5.错误处理和调试分支：在UART驱动调试过程中，可能会遇到各种错误情况，如数据传输错误、接收中断丢失等。
可以通过在代码中插入错误处理分支和调试分支来定位和解决问题。
可以使用断点调试工具（如GDB）来跟踪代码执行流程，查看寄存器和变量的值，以及检查堆栈情况等。
6.数据收发测试：调试UART驱动的最重要的一部分是测试数据的收发。
可以编写测试代码来发送和接收数据，并通过端口控制工具（如Tera Term）来检查数据的正确性。
在编写测试代码时，可以使用相关的API函数（如`read(`和`write(`）来进行数据的读写操作。
7.性能优化：在调试UART驱动时，也可以对性能进行优化。
可以通过调整中断和DMA等参数，优化数据传输的速度和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ghostyu.taobao.com
1
BLE协议栈UART调试指南
Ghostyu
2013-05
ghostyu.taobao.com
2
版本
V1.0 2013-05 初始版发布
ghostyu.taobao.com
3
目的
很多时候我们会用到芯片的uart连接一些外围设备，CC2540的UART基础代码我们已测试OK并放在源
码的源码目录下，但这远远不能达到我们的要求：如何在TI的ble协议栈中使用uart功能，例如开发蓝
牙串口透传的程序等等，本来就是针对协议栈中使用UART过程中遇到的问题的记录。
阅读本文档前，请先阅读下列文档
OSAL编程指南
ghostyu.taobao.com
4
1 概述
TI BLE协议栈中已经做了UART底层驱动，因此并不需要我们重头编写UART的驱动代码，而是直接调
用hal_uart.c中的api函数。该驱动源文件在如下目录：
\BLE-CC254x-1.3\Components\hal\target\CC2540EB\hal_uart.c
注意红色字体，我们的开发板平台是SmartRF-CC2540，TI还有其他的平台，如果USBDongle-CC2540、
SensorTag-CC2541、Keyfob-CC2540，尤其是在打开IAR工程后，请注意区分这几个配置。
2 新建带有UART的SimpleBLEPeripheral
2.1我们在SimpleBLEPeripheral基础上添加串口功能，为了不影响原先代码，复制
SimpleBLEPeripheral文件夹为SimpleBLEPeripheral_SerialApp，然后打开
SimpleBLEPeripheral_SerialApp的IAR工程
2.2然后在IAR的Workspace中选择合适的Configuration（在概述中提到的开发平台），这里我们选
择CC2540，注意其他的配置。在其他的IAR工程中类似。
2.3打开该配置的Option属性，右击SimpleBLEPeripheral，在出现的对话框中选择左边的
C/C++Compiler选项。
ghostyu.taobao.com
5
然后再单击右边的Preprocessor选项卡，并在Defined symbols中添加HAL_UART=TRUE，如下图：
虽然协议栈代码中是包含UART驱动源码的，但是由宏定义HAL_UART来决定是否开启UART，这里提供
一个预处理的宏定义，这样IAR工程就会包含UART，在配合自己编写的UART初始化代码就可以在协议栈中
使用UART功能了。
2.3添加UART初始化代码
在SimpleBLEPeripheral的APP目录下创建两个文件：SerialApp.c和SerialApp.h，我们将UART的
相关配置放到这两个文件里。
SerialApp.h截图如下：
ghostyu.taobao.com
6
SerialApp.c中有三个非常重要的函数，首先是uart配置：
另一个是uart回调函数，在回调函数中接收可用的串口数据
ghostyu.taobao.com
7
最后是供外部调用的初始化接口函数：
2.4 将代码集成到BLE协议栈任务函数中
在任务函数中调用刚才提到的初始化接口函数即可；
2.5 编译IAR工程并测试
使用直连串口线连接开发板与PC，在串口调试助手里发送任务的字符串，将能够在开发板的LCD显示
屏上显示，如下图
ghostyu.taobao.com
8
对应的代码如下图：
2.6 调试中的问题
在得到上面的结果并不是很顺利，主要遇到了下面的两个比较大问题
2.6.1 回调函数中接收的数据不完整
单步调试时回调函数会被调用两次，第一次只能接收一个字符，第二次会接收剩余的字符，也就是在上图
的sbpSerialAppCallback()函数中，第一次Hal_UART_RxBufLen()函数只返回1或者2，不能完整的返回整
个字符串的长度，最后查到的问题是回调函数调用后需等待一小段时间在调用Hal_UART_RxBufLen函数，
这样就能一次性读到完整的数据。在上图的回调函数中，有一条不起眼的语句：
就已经达到了延时的作用。
2.6.2正常运行时，调试助手发送的数据，cc2540不能及时接收到，有数据丢失，并且会隔很久。
这个问题是由于开启了POWER_SAVING，我临时的解决办法取消了POWER_SAVING宏定义预处理，如下图：
