安防监控拾音器监听头噪音处理与故障排除
监控摄像机常见故障分析及处置方式
监控摄像机常见故障分析及处置方式(2021-02-16 09:30:49)一、图像有干扰(例如:斜纹,水波纹,横线)此种情况不必然是产品本身问题，很多情况下是由于以下原因造成的：(1)线材质量问题，建议尽可能利用国标线材。
质量较差的线材在传输进程中衰减信号，易出现被干扰现象。
(2)视频线或摄像机被强磁场干扰。
强磁场源如：大功率电动机，高频发射机等。
强磁场将会对绝大多数摄像机产生干扰。
(3)稳压电源内部电容滤波不良。
在利用一体变焦摄像机中，请尽可能不要利用集中供电。
(4)传输线路太长。
(5)视频线的BNC头制做工艺差。
(6)雷击造成摄像机无图像(一般为DSP,CPU,电源板损坏)。
(7)摄像机工作中电源电压太高。
摄像机用12伏直流工作电源的实际输出电压超过直流17伏，造成电源板损坏。
(8)BNC头松动。
(9)电源变压器损坏。
(10)220V交流供电电网电压波动太大。
建议监控系统采用UPS(净化稳压电源)220伏交流电源集中供给方式，同时尽可能做视频和电源的防雷处置.(11)摄像机的聚焦模式有两种方式，可在摄像机菜单中调整，建议尽可能调成自动聚焦。
A.键控自动(手动模式,必需调焦后才集聚焦)B.自动/手动(自动模式)摄像机在自动聚焦模式下仍然出现聚焦不清楚的现象,请检查摄像机菜单2中的聚焦范围选项,聚焦效果最佳时应为1厘米选项值.有时镜头上有尘埃或异物,摄像机缘选择自动聚焦在尘埃上而显示出聚焦不清,此时,可试试用专业镜头布先擦试镜头.此几种情况对任何一体化摄像机都可以造成干扰。
如有以上情况，请用户先按照现场情况进行调整，对故障原因进行简单排查，以避免造成没必要要的运输本钱及延误您的时间。
二、问：什么是最低照度？什么是感光度？代表什么？答：最低照度是测量摄像机感光度的一种方式，换句话说，摄像性能在多黑的条件下看到可用的影像。
可是因为没有管理的国际标准，因此每一个大型CCD制造商都有自己测量CCD感光度的方式。
安防监控拾音器监听头噪音处理与故障排除
安防监控拾音器监听头在使用中最常遇到的问题是无 声。可用排除法确定：
1.用万用表测量监听头端的直流电源电压，要求电压 为9V-12V。 2. 如果您有多只监听头，可将它们交叉配线比较 , 以 确定是监听头或是连接线或是其他配套设备的故障。
3.如果音频线接到其它音频设备，请断开连接后直接 连接到随身听耳机 / 电脑用的普通有源音箱进行测试。如 果声音正常说明监听头本身没有问题，请检查连接的音频 设备或其他方面。
安防监控拾音器监听头有很大的噪声或品质低下。请 检查以下几方面：
1. 本监听头不能使用开关电源供电，请使用优质的 12V 普通直流稳压电源。您可以选用专供的监听头优质电 源或适配器来供电。
2.如果音频线接到其它音频设备，请断开连接后直接 连接到随身听耳机 / 电脑用的普通有源音箱进行测试。如 果噪声消失说明监听头本身没有问题，请检查连接的音频 设备或其他方面。
5.严禁把监听头接入声卡、调音台、功放等设备的麦 克风 (MIC) 输入端，否则可能损坏设备。这是因为监听头 内部虽然也包括麦克风，但同时也包含放大、降噪、回声 处理等电路，其输出的为 2Vpp 以上的“ LineOut ”音频信 号。
6.有的视频监视器自带喇叭，但可能效果差，请使用 优质耳机或有源音箱进行监听。
4.接线是否完好和可靠。 5.放大设备的接口与监听头是否配套，放大设备的音 量是否调节合适。
Biblioteka 6.严禁把监听头接入声卡、调音台、功放等设备的麦 克风 (MIC) 输入端，否则可能损坏设备。这是因为监听头 内部虽然也包括麦克风，但同时也包含放大、降噪、回声 处理等电路，其输出的为 2Vpp 以上的“ LineOut ”音频信 号。

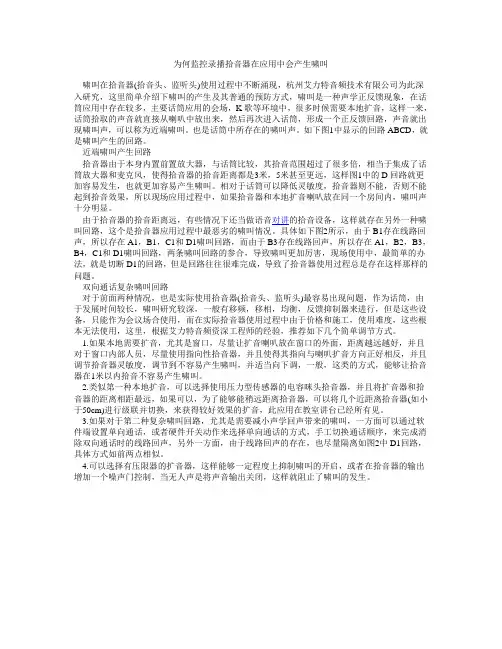

为何监控录播拾音器在应用中会产生啸叫
为何监控录播拾音器在应用中会产生啸叫啸叫在拾音器(拾音头、监听头)使用过程中不断涌现，杭州艾力特音频技术有限公司为此深入研究，这里简单介绍下啸叫的产生及其普通的预防方式，啸叫是一种声学正反馈现象，在话筒应用中存在较多，主要话筒应用的会场，K歌等环境中，很多时候需要本地扩音，这样一来，话筒拾取的声音就直接从喇叭中放出来，然后再次进入话筒，形成一个正反馈回路，声音就出现啸叫声，可以称为近端啸叫。
也是话筒中所存在的啸叫声。
如下图1中显示的回路ABCD，就是啸叫产生的回路。
近端啸叫产生回路拾音器由于本身内置前置放大器，与话筒比较，其拾音范围超过了很多倍，相当于集成了话筒放大器和麦克风，使得拾音器的拾音距离都是3米，5米甚至更远，这样图1中的D回路就更加容易发生，也就更加容易产生啸叫。
相对于话筒可以降低灵敏度，拾音器则不能，否则不能起到拾音效果，所以现场应用过程中，如果拾音器和本地扩音喇叭放在同一个房间内，啸叫声十分明显。
由于拾音器的拾音距离远，有些情况下还当做语音对讲的拾音设备，这样就存在另外一种啸叫回路，这个是拾音器应用过程中最恶劣的啸叫情况。
具体如下图2所示，由于B1存在线路回声，所以存在A1，B1，C1和D1啸叫回路，而由于B3存在线路回声，所以存在A1，B2，B3，B4，C1和D1啸叫回路，两条啸叫回路的参合，导致啸叫更加厉害，现场使用中，最简单的办法，就是切断D1的回路，但是回路往往很难完成，导致了拾音器使用过程总是存在这样那样的问题。
双向通话复杂啸叫回路对于前面两种情况，也是实际使用拾音器(拾音头、监听头)最容易出现问题，作为话筒，由于发展时间较长，啸叫研究较深，一般有移频，移相，均衡，反馈抑制器来进行，但是这些设备，只能作为会议场合使用，而在实际拾音器使用过程中由于价格和施工，使用难度，这些根本无法使用，这里，根据艾力特音频资深工程师的经验，推荐如下几个简单调节方式。
1.如果本地需要扩音，尤其是窗口，尽量让扩音喇叭放在窗口的外面，距离越远越好，并且对于窗口内部人员，尽量使用指向性拾音器，并且使得其指向与喇叭扩音方向正好相反，并且调节拾音器灵敏度，调节到不容易产生啸叫，并适当向下调，一般，这类的方式，能够让拾音器在1米以内拾音不容易产生啸叫。
监控摄像头故障的几种解决方法
监控摄像头故障的几种解决方法添加日期：2012-3-2 11:54:53监控摄像头故障的几种解决方法一、监控图像受干扰首先应区分是系统内部产生还是外侵干扰，还应区分产生干扰的部位，是摄像机前端、传输系统还是监控中心设备，常用“分割法”、“替代法”区分。
图像干扰的现象及产生原因为：1、杂波干扰。
表现为图像上混有杂乱的“横道”、“波纹”或一阵阵杂乱的飞点、刺、线状干扰，严重时导致图像模糊、扭曲、抖动、翻滚。
此问题的原因多为：（1）视频插头与插座间接触不良，视频线接头压接、绞接点接触电阻变大，视频线屏蔽不好。
（2）视频接头靠在安装支架或立杆上有松接触。
（3）有些场所电磁环境恶劣，即使无上述缺陷也会出现图像干扰，如工业厂房、电梯轿箱等，需采取相应措施，有些要改变传输方式才能彻底消除干扰。
（4）市电叠加有尖峰、突变、杂波闯入引起干扰。
（5）光缆传输时，尾纤未拧到位或对接面受污。
2、滚道干扰。
表现为图像上叠加了上下缓慢移动的横条，显然这是交流市电或帧频干扰。
此问题的原因多为：（1）视频传输的起点和终点分别接地，两地存在交流电位差，如图1所示，干扰信号Vn与输入信号Vi叠加经传输线到达负载Ro，这是最常见的原因。
（2）直流电源不良，如直流稳压电源整流滤波电路内阻变大、电解电容漏液、过负载、电网电压过低等。
直流电源不良常表现为屏幕上两横条干扰（100Hz），其他电源干扰只有一横条（50Hz）。
（3）射频传输时，有时用高频电缆给信号放大器馈送50Hz交流电，传输设备的“交流过电扼流圈”过载磁饱和引起的交调。
（4）射频传输时，系统过载交调，其他频道帧逆程干扰形成滚道，常伴有行逆程斜线干扰。
3、网纹干扰。
表现为图像上叠加了一张移动的细网，常与杂波干扰相伴出现。
此问题的原因多为：（1）无线电波闯入，以中短波广播电台干扰最多，所有引起杂波干扰的原因都可引入网纹干扰。
（2）医疗设备或高频注塑机等大功率高频工业设备、劣质无绳电话及对讲机、遥控设备等高频干扰。
视频监控拾音器常见问题分析及处理方案
现在的监控设备不仅能录像，还能把声音记录下来，但是大部分摄像机需要安装拾音器才能记录声音，在拾音器的安装使用过程中，偶尔也会遇到一些令人头疼的问题。
今天就来给大家分析一下这些问题是怎么导致的。
一、摄像机接了拾音器但是噪音大?建议施工时采用抗干扰能力强的产品，连接线要用带屏蔽层的，接头焊接要规范，不要与高于220V的电路一起走线，这样能有效避免录音时出现电流噪音。
如果出现噪声大的问题，有可能是以下几个方面原因导致的：1. 选用的电源有问题、电压不足、或使用了普通开关电源等，都可能造成音质差。
建议选用线性稳压直流电源；2. 线材劣质、接线头不牢靠等情况，也会导致音质差、声音小并伴随很强的噪声；3. 所使用的拾音器本身没有噪声抑制处理功能。
二、摄像机接了拾音器但是没有声音?先检查接线是否正常，如果接线正确，建议用二分法来排除故障。
1.将拾音器接入到其他类型摄像机上看是否有声音，判断拾音器是否正常；2. 用手机输出声音，接入到摄像机，来判断摄像机的音频功能是否正常；3. 拾音器电源供电是否正常：拾音器需要供电才能工作，一般为+12V供电，需要确认拾音器是否上电，可通过拾音器的电源指示灯来观察。
4. 网络摄像机内部设置是否正确：网络摄像机可以设置数据流格式为(视频流和复合流)，当用到音频时需要使用复合流。
三、摄像机外接拾音器声音断断续续？这种情况一般是由于网络原因导致。
网络连接不稳定可能会导致画面或声音不连续，建议先测试下网速，如果网速是好的，再查看网线是否正常。
四、常见几种噪音及处理方案1. 交流声（嗡嗡声）：通常是由于设备、线路滤波和屏蔽不良造成的，塑料壳的设备屏蔽没有金属壳好。
建议将设备外壳通过导线接地，或者更换屏蔽性良好的线材。
2. 嗞嗞声：通常由于音频线屏蔽不良造成，建议使用屏蔽良好的屏蔽双绞线。
3. 交流声：通常由于放大器附近有电磁泄漏造成，如电源适配器、电源变压器、市电线路等。
解决方法：将放大器远离干扰源。
监控摄像机各种干扰解决方案
1. 木纹状的干扰监视器的画面上出现一条黑杠或白杠，并且或向上或向下慢慢滚动。
故障的可能两种不同原因。
要分清是电源的问题还是地环路的问题，一种简易的方法是，可用一台便携式监视器就近接在前端摄像机的视频输出端，若仍然出现黑白杠，证明摄象机的电源有问题。
如无，则干扰是由地环路等其它原因造成的.工程抗干扰四大基本要领——“一防，二避，三抗，四补”“解决干扰，判断干扰部位——事半功倍”——重要的是分清干扰产生的部位，才能确定是用“抗”的办法？还是排除设备故障。
“宽宽的一条（或2条）横纹在屏幕上慢慢地滚动”——这都属于低频电源类干扰，如果是黑白一对宽横条上下慢慢移动，说明是50Hz电源干扰，“移动”——是因为电源的50Hz与摄像机的场频50Hz，不同频、同步；如果是黑白两对宽横条上下慢慢移动，说明是100Hz电源干扰，如全波整流电源基波为100Hz；如何能更快的排除干扰——可行的技术方法就是要准确“判断干扰部位”，即前、中、后三个部位，前部——摄像机系统；后部——主机设备和供电系统；来自这两部分的干扰，不属于通常意义上的“干扰”，属于设备本身问题，不能用"抗"的办法解决，只能用“排除故障”的办法来解决；只有来自中间传输部分的干扰，属于空间电磁干扰，也是安防工程中通常意义上的、最令人头痛的干扰。
这类干扰都可以用加权抗干扰器“抗”掉。
宽横条干扰——属于电源类干扰，它可以来自前、中、后三个部位，排除方法同上；来自中间传输部分的宽横条干扰，可以由视频/电源线并行产生，也可以是电厂、变电站等强功率设备和大电流线缆强电磁场干扰。
至于各种形式的干扰，如木纹，网纹，斜横竖条，噪声，雪花，扭曲等等，五花八门，这都是干扰的不同表现形式，它们与干扰源，环境等因素密切相关，很难把每一种都说得很清楚，同一种干扰和环境，不同的设备反应也不一样，如50/100Hz宽横条干扰，这是在监视器上的表现形式，有时在硬盘录像机上，却表现为扭曲；情况实在太复杂，要把每一种都研究清楚，当然很好了，不过，从工程实际出发，大家更关心的还是如何能更快的排除干扰。
拾音器解决方案
拾音器解决方案一、背景介绍拾音器是一种用于音频信号采集的设备，广泛应用于音频录制、语音识别、通信设备等领域。
拾音器的性能和质量直接影响到音频信号的准确性和清晰度。
因此，为了满足不同领域的需求，设计一种高性能的拾音器解决方案至关重要。
二、技术要求1. 高灵敏度：拾音器需要具备高灵敏度，能够准确捕捉音频信号，并将其转换为电信号输出。
2. 宽频响应：拾音器应具备宽频响应范围，能够捕捉到不同频率的音频信号。
3. 低噪声：拾音器需要具备低噪声水平，以保证音频信号的清晰度。
4. 高信噪比：拾音器应具备高信噪比，能够提高音频信号的质量。
5. 耐用性：拾音器需要具备良好的耐用性，能够在长期使用中保持稳定的性能。
6. 低功耗：拾音器应具备低功耗特性，以延长电池寿命或者减少能源消耗。
三、解决方案基于以上技术要求，我们提出以下拾音器解决方案：1. 采用电容式拾音器：电容式拾音器是一种常见的拾音器类型，其具备高灵敏度和宽频响应的特点。
采用电容式拾音器可以有效捕捉音频信号，并将其转换为电信号输出。
此外，电容式拾音器还具备低噪声和高信噪比的优势，能够提供清晰、高质量的音频信号。
2. 优化电路设计：在拾音器解决方案中，我们将优化电路设计，以实现低噪声和高信噪比。
通过合理布局电路和选择高品质的元器件，可以降低电路噪声，并提高信噪比。
此外，我们还将采用抗干扰技术，以减少外界干扰对音频信号的影响。
3. 使用高品质材料：为了提高拾音器的耐用性，我们将使用高品质的材料来创造拾音器。
这些材料具有良好的耐用性和抗腐蚀性，能够在长期使用中保持稳定的性能。
4. 优化功耗管理：为了满足低功耗的要求，我们将优化功耗管理系统。
通过采用低功耗的电路设计和智能功耗管理算法，可以降低拾音器的功耗，延长电池寿命或者减少能源消耗。
四、性能测试与验证为了验证拾音器解决方案的性能，我们将进行以下测试和验证：1. 灵敏度测试：通过将拾音器暴露在不同声音强度的环境中，测量拾音器的灵敏度。
【排障】坐稳了，老司机教你排查音频监控没声音的问题
【排障】坐稳了，老司机教你排查音频监控没声音的问题山东的老余反馈，装了几套监控，其中一套他辛苦安装了拾音器做音频监控，但是录像机上听不到对应声音？该怎么办呢？没关系，本节小编就给大家详细拆解音频监控中声音听不到的原因和排查方法，学完之后你就可以自行解决问题了。
首先我们了解下声音从采集到输出的所有环节：（点击查看大图）可以分为音频采集与音频输出部分，声音经过外接拾音器或者IPC 自带的内置 MIC 口采集后，通过 IPC 的处理以及传输到 NVR，经过 NVR 的解码输送到各类可播放的设备。
那么出现没声音的问题，我们需要按照以下方向：✔正确的操作姿势：NVR上预览点击音频按钮；✔登录IPC的WEB测试音频是否正常。
需要确认 IPC 是否成功采集到了音频，可以通过电脑登陆 IPC 的WEB 界面预览确认是否可以听到声音。
若电脑直接预览 IPC 也没有声音，则可确定 IPC 没有成功采集到声音，着重排查音频采集部分；若电脑 WEB 预览可以听到声音，则着重排查音频输出部分。
注：请事先确认电脑的声卡驱动为最新，保证可以正常输出声音。
音频采集检查设置检查1、若为无线家用 IPC，则先确认 IPC 的软件为最新版本；2、确认 IPC 音频为开启；3、确认 IPC 选择的音频输入方式是否正确；（默认勾选自动就可以）4、尝试将音频编码选择 G711.A 或 G711.U。
设备检查1、检查拾音器是否与IPC 的音频连接好，音频正负极线是否与IPC 连接正确；2、检查拾音器本身是否可以正常拾音。
音频输出检查设置检查1、确认NVR 型号& 软件是否支持音频，可以联系400-8830-630 确认；2、确认NVR 预览或者回放是否打开了通道声音，音频按钮没有关闭；设备检查1、检查外接音响是否与 NVR 连接好；2、检查外接的音响是否可以正常输出声音；3、若为 HDMI 线连接，更换 HDMI 线尝试是否可以听到声音；4、检查电视机 / 显示器是否设置成静音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安防监控拾音器监听头在使用中最常遇到的问题是无声。
可用排除法确定：
1.用万用表测量监听头端的直流电源电压，要求电压为9V-12V。
2.如果您有多只监听头，可将它们交叉配线比较,以确定是监听头或是连接线或是其他配套设备的故障。
3.如果音频线接到其它音频设备，请断开连接后直接连接到随身听耳机/电脑用的普通有源音箱进行测试。
如果声音正常说明监听头本身没有问题，请检查连接的音频设备或其他方面。
4.接线是否完好和可靠。
5.放大设备的接口与监听头是否配套，放大设备的音量是否调节合适。
6.严禁把监听头接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。
这是因为监听头内部虽然也包括麦克风，但同时也包含放大、降噪、回声处理等电路，其输出的为2Vpp以上的“LineOut”音频信号。
安防监控拾音器监听头有很大的噪声或品质低下。
请检查以下几方面：
1.本监听头不能使用开关电源供电，请使用优质的12V普通直流稳压电源。
您可以选用专供的监听头优质电源或适配器来供电。
2.如果音频线接到其它音频设备，请断开连接后直接连接到随身听耳机/电脑用的普通有源音箱进行测试。
如果噪声消失说明监听头本身没有问题，请检查连接的音频设备或其他方面。
3.检查噪声是否由于声音自激造成的：监听用的音箱一定不能与监听头靠得太近，尽量不要在同一个房间进行测试。
由于监听头的灵敏度高，音箱的声音反馈到监听头的麦克风必然会导致声音自激啸叫。
同一个房间需要监听，可以使用头戴式耳机。
4.布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
使用3X0.5RVVP 屏蔽电缆也能有效避免外界干扰，其中要求屏蔽层单端接地)。
5.严禁把监听头接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。
文章由博彩聊天室提供。
这是因为监听头内部虽然也包括麦克风，但同时也包含放大、降噪、回声处理等电路，其输出的为2Vpp以上的“LineOut”音频信号。
6.有的视频监视器自带喇叭，但可能效果差，请使用优质耳机或有源音箱进行监听。
7.某些计算机主板上的集成声卡品质较差，录音时会引起严重噪声，请改用创通等品牌的优质独立声卡。
8.检查监听头声音增益电位器或放大设备的音量是否调节合适。
9.有的品牌音频分配器品质不高，会导致声音发闷、裂化等，请选用优质分配器或本公司的监听头适配器。
10.某些型号的硬盘录像机只注重视频处理而忽略音频处理可能导致同步录像的声音品质低下。
请先断开硬盘录像机，然后直接用优质耳机或有源音箱接到音频线上去听。
如果音质很好，就可以确定监听头品质没有问题。
11.如果确认噪声源于环境，可以选用深圳金泽数字降噪型拾音器，可以有效过滤环境噪声。
