26 | CHINA HOUSING FACILITIES热点关注| Trending Topics1 全面的控制技术概要：日立电梯一直从“技术的日立”精髓出发，MCA 电梯在日本日立强大的技术支持下，大至系统、管理，小至速度、通讯，整个系统萃集各项尖端控制技术。
1.1 先进的CA09控制系统（１） 纯正的日本日立血统ＭＡＣ电梯采用日本日立开发设计的主控系统，以日立全球“ＣＡ控制系统”技术平台为基础，汇聚日立先进技术，秉承了“技术的日立”一贯的设计精髓。
（２） 双３２位统合主控系统双３２位统合微机处理器体积更小，集成度更高。
一方面，运行速度更快出色的数字化处理能力及运行效率最大程度提升了电梯的节能效果；另一方面，高性能的矢量控制电梯专用变频微机输出电压波形媲美正弦波，处理速度、控制精度及可靠性均得到极大的提高。
1.2. 可靠的高频脉冲变压器通讯采用日立电梯全球独家高频脉冲变压器串行通讯技术，该技术主要应用于电信、军事通讯等特殊要求行业。
通讯信号工业级物理隔离信号，抗干扰性强，可靠性更高。
高速可靠传递厅外、轿厢召唤信号，减少“飞站”现象。
2 卓越的能效理念MCA 电梯是根据“乐享绿色未来（Enjoy Green Future）”的设计理念，以日立崭新的全球CA 技术平台为基础，汇聚日立全球先进技术，由日本日立开发设计，并由日立电梯（中国）有限公司揉合了独特的中国元素而成。
在控制系统、速度调节、能耗工程、人文设计、装饰风格等五大方面全方位突破，真正做到了“先进（Advanced）”、“优雅（Beautiful）”、“贴心(Careful)”、“灵巧（Dexterous）”和“高效(Efficient)”的完美融合。
概要：日立电梯一向致力于追寻解决时效控制的最佳方式，MCA 电梯无疑为时间效率管理提供了新的解决方案。
同时，MCA 电梯将能量再生技术与永磁同步技术融会贯能，以节能高效理念诠释差经济效益与社会价值的共生。
日立电梯-担架梯相关参数
梯型 开门方式 载重 （kg） 对重位置 轿内尺寸 （mm） 开门尺寸 （mm） 速度 （m/s） 1.00 1.50 1100（W）×2100（D） 900（W）×2100（H） 1.75 2.00 2250（W）×2600（D） 2.50 1.00 1.50 1200（W）×2000（D） 900（W）×2100（H） 1.75 2.00 左侧置 （右侧置，则 门洞布置与左 侧置为镜像关 系） 2300（W）×2500（D） 2.50 1.00 1.50 1100（W）×2100（D） 800（W）×2100（H） 1.75 2.00 2150（W）×2600（D） 2.50 1.00 1.50 1200（W）×2000（D） 800（W）×2100（H） 1.75 2.00 2200（W）×2500（D） 2.50 左 门 垛：800 门洞尺寸：1000 右 门 垛：400 2100（W）×2500（D） 左 门 垛：700 门洞尺寸：1000 右 门 垛：400 2100（W）×2500（D） 左 门 垛：750 门洞尺寸：1000 右 门 垛：400 2050（W）×2600（D） 左 门 垛：650 门洞尺寸：1000 右 门 垛：400 2050（W）×2600（D） 左 门 垛：750 门洞尺寸：1100 右 门 垛：450 2200（W）×2500（D） 左 门 垛：650 门洞尺寸：1100 右 门 垛：450 2200（W）×2500（D） 左 门 垛：700 门洞尺寸：1100 右 门 垛：450 2150（W）×2600（D） 左 门 垛：600 门洞尺寸：1100 右 门 垛：450 2150（W）×2600（D） 井道尺寸 （mm） 门洞布置 （mm） 机房尺寸 （mm）
强条规范实施！住建部：明确“担架电梯尺寸”，终于有说法了
强条规范实施！住建部：明确“担架电梯尺寸”，终于有说法了今天，再谈担架电梯！《住宅设计规范》2012年实施，其中6.4.2条十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯。
国家规范虽然提出了担架电梯，但具体尺寸是多少始终没有出台。
后来，各地出台了各式各样的电梯担架标准，市场上可以说是乱象一片。
请看：天津：2600*1800（井道）青岛：1100*2100（轿厢）温州：1600*1400（轿厢）上海：1600*1500（轿厢）河北：进深不小于1800（轿厢）（同是担架电梯，咋还搞出这么多规格！......）乱了十年，等了十年终于明确了担架电梯尺寸而且为规范强条2021年9月8日，中华人民共和国住房和城乡建设部办公厅发布了国家标准《建筑与市政工程无障碍通用规范》GB 55019-2021，自2022年4月1日起实施。
本规范为强制性工程建设规范，全部条文必须严格执行。
规范第2.6.2条中明确指明了担架电梯的尺寸：这是根据近些年实际情况，参考国内、外标准中的相关要求，在现行标准条文基础上进行的调整。
这次国家规范明确了担架电梯的尺寸：宽轿厢：1.5m（深）*1.6m（宽）深轿厢：2.1m（深）*1.1m（宽）跟着图图规范，我们再来思考几个问题1、1.5m（深）*1.6m（宽）尺寸为什么可行？对于深轿厢的尺寸：2.1m（深）*1.1m（宽）进出担架肯定是没有问题的，那么宽轿厢1.5m（深）*1.6m（宽）是否可行呢？结合实际救护担架进行测试，利用住宅电梯轿厢对角线入手，得出的“容纳担架电梯”的设计参数：轿厢1.5m（深）*1.6m（宽），担架完全可以进出电梯！铲式担架示意图利用电梯对角线放置铲式担架示意图在此有一个疑问是：规范特别指出了1.5m为深，1.6m为宽，那么如果将深和宽的尺寸对调是否可行呢，目前规范没有指出，作为设计师我们最好还是慎重，按规范具体规定的来执行与设计。

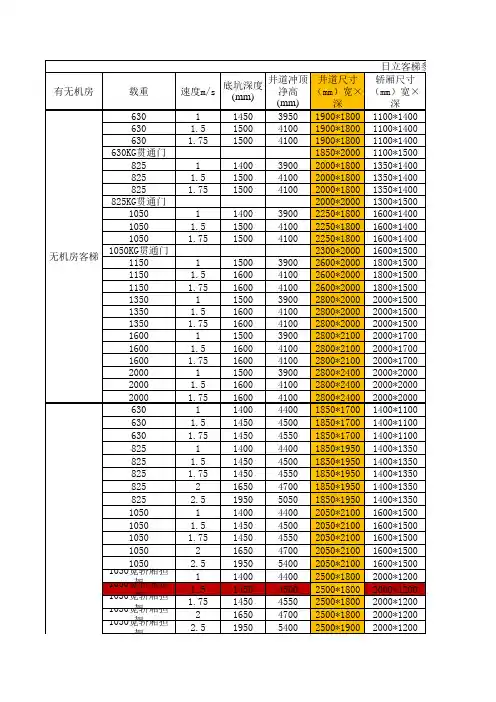

日立客梯土建参数表
1100*2200 900*2100 430,470 1100*2200 900*2100 430,470 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1100*2200 900*2100 430,470 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1100*2200 900*2100 430,470 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1100*2200 900*2100 430,470 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1200*2200 1000*2100 550,550 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1200*2200 1000*2100 550,550 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1200*2200 1000*2100 550,550 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1200*2200 1000*2100 550,550 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1200*2200 1000*2100 550,550 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1200*2200 1000*2100 575,575 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1200*2200 1000*2100 575,575 井道尺寸加大2米用于放控制柜，吊钩下净高3.3米 1200*2200 1000*2100 600,600 井道尺寸加大2米用于放控制柜，吊钩下净高3.3米 1200*2200 1000*2100 600,600 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1.5米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1.5米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大2米用于放控制柜，吊钩下净高3.3米 1300*2200 1100*2100 650,650 井道尺寸加大2米用于放控制柜，吊钩下净高3.3米 1300*2200 1100*2100 650,650 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1.5米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大1.5米用于放控制柜，吊钩下净高2.5米 1300*2200 1100*2100 625,625 井道尺寸加大2米用于放控制柜，吊钩下净高3.3米 1300*2200 1100*2100 650,650 井道尺寸加大2米用于放控制柜，吊钩下净高3.3米 1300*2200 1100*2100 650,650 其余所有贯通门电梯土建参数请另询；（2）井道底坑悬空，对重加安全钳电梯土建参数请另 （4）以上冲顶高度对应有机房速度小于等于2.5m/s电梯轿厢高度为2350mm；有机房速度大于 厢高度为2300mm。若需要加高轿厢高度，井道冲顶高度相应加高。
住宅电梯选型标准(2013.9.18)
长沙万科住宅电梯选型标准2013年9月1目录一、电梯选用原则二、无障碍电梯、消防电梯、担架电梯等设计注意事项三、其它四、各型号电梯技术参数表及其附图（一）、日立有机房普通乘客电梯（HGP系列）（二）、日立有机房担架电梯（HGP系列）（三）、日立有机房高速乘客电梯（HPM系列）（四）、日立无机房乘客电梯（UAX系列）一、电梯选用原则：1.电梯选用基本原则：(1)根据国家、地方的有关规范、规定以及最经济、合理的原则。
(2)根据具体工程项目平立面条件选用。
2.住宅乘客电梯载重量、速度的选择建议如下：(1)5层及以下洋房：无机房电梯、载重量800kg、速度1.0m/S；(2)6~9层洋房：无机房电梯、载重量1000kg、速度1.5m/S；(3)1~9层住宅：有机房普通乘客电梯、载重量900kg、速度1.0m/S；(4)10~18层住宅：有机房普通乘客电梯、载重量900kg、速度1.5m/S；(5)19~34层住宅：有机房普通乘客电梯、载重量900kg、速度1.75m/S；(6)35~45层超高层住宅: 有机房普通乘客电梯、载重量1050kg、速度2.5m/S；(总提升高度H≤140M，包地下室)(7)45层~60层超高层住宅: 有机房普通乘客电梯、载重量1050kg、速度3.0m/S；3.住宅电梯数量的设计标准如下：(1) 12层及12层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯。
(2) 高层住宅每单元户数超过60户时，其电梯设置不得少于2台。
且平均每台电梯的服务户数不宜超过75户。
4、以上电梯选用原则为常规设计标准，如单项工程有特殊要求的，可按单项工程具体情况并结合国家、地方的有关规范、规定设计。
二、无障碍电梯、消防电梯、担架电梯等设计注意事项：1. 无障碍电梯：(1) 七层及七层以上的住宅，应进行无障碍设计（含无障碍电梯）。
(2) 无障碍电梯轿厢设计要求如下：1、电梯门开启净宽度大于或等于0.8m。
电梯新检规的担架梯标准
电梯新检规的担架梯标准
根据电梯安全技术监察规定，电梯新检规的担架梯标准主要包括以下几个方面：
1. 设备要求：担架梯应符合国家相关标准要求，并具备必要的安全保护措施。
2. 安全装置：担架梯应配备相应的安全装置，如防止误动作的限位开关、紧急停电装置等。
3. 驱动系统：担架梯应有可靠的驱动系统，确保担架顺利运行。
4. 担架尺寸：担架梯所配备的担架尺寸应符合规定标准，以便满足患者的需要。
5. 操作控制装置：担架梯应配备方便操作和控制的控制装置，以提高使用的便利性。
6. 载重能力：担架梯应具备足够的承载能力，以保证患者的安全。
7. 紧急救援装置：担架梯应配备紧急救援装置，确保在紧急情况下的安全救援。
以上是电梯新检规担架梯标准的一些主要内容，具体要求可根据不同地区的标准和规定进行详细了解和实施。
担架电梯井道尺寸确定细则
担架电梯井道尺寸确定细则
1、不能盲目选用医用电梯医用电梯的设计针对的是病床尺寸较大需要配套较大的走道净空及转弯半径往往是担架能进电梯但是进不了家门。
2、正在协调工程建设标准与产品标准的冲突。
3、从改造担架和利用住宅电梯轿厢对角线入手提出"容纳担架电梯'的设计参数。
4、支持各地采纳论证会议形成实施细则选用15001600轿厢基本可行目前是1000KG今后800KG的就能满意要求。
综合分析《上海住宅设计标准-2021》5.2.2条中规定的"轿厢长边不小于1.60m'应当是针对容纳担架考虑的但没明确轿厢短边尺寸15001600轿厢可满意身长不大于1.90m规格担架顺当进入及容纳利用轿厢对角线方向有效净空基本满意绝大多数住户需要。
结论可容纳担架的电梯轿厢长边应不小于1.60m轿厢尺寸应不小于15001600.电梯井道布置及尺寸应先由甲方确定详细电梯品牌厂家按不小于上述轿厢尺寸要求结合厂家详细产品样本选用电梯型号确定。
