课程设计4：110kV变电站电气主接线及配电装置平面布置图的设计

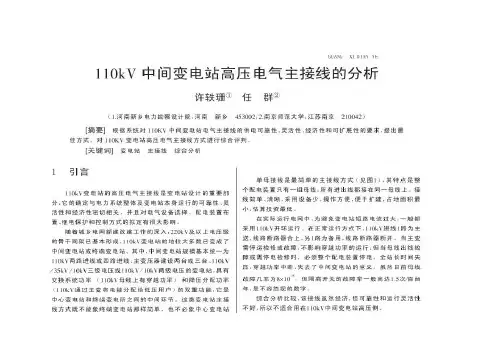

110kva变电站电气主接线图分析
把变电站内的电气设备都要算上啊一次设备：主变（中性点隔离开关、间隙保护、消弧线圈成套设备）、断路器（或开关柜、GIS等）、电压互感器（含保险）、电流互感器、避雷器、隔离开关、母线、母排、电缆、电容器组（电容、电抗、放电线圈等等），站用变压器（或接地变），有的变电站还有高频保护装置二次设备：综合自动化、.、逆变0000.、小电流接地选线、站用电、直流（蓄电池）、逆变、远动通讯等等其他：支持瓷瓶、悬垂、导线、接地排、穿墙套管等等，消防装置、SF6在线监测装置等等好像有点说多了，也可能有少点的，存在差异吧35KV高压开关柜上一般都设有哪些保护各作用是什么？过电流保护：1.速断电流保护：用于保护本开关以后的母排、电缆的短路故障。
2.定时限电流保护：用于下一电压级别的短路保护。
3.反时限电流保护：作用与2相同，但灵敏度比2高。
4.电压闭锁过电流保护：防止越级跳闸和误跳闸，提高供电可靠性。
5.纵联差动电流保护：专用于变压器内部故障保护。
6.长延时过负荷保护：用于保护专用设备或者电网的过负荷运行，首选发信，其次跳闸。
零序电流保护：1.零序电流速断保护：保护线路和线路后侧设备对地短路、严重漏电故障。
2.定时限零序电流保护：保护线路和线路后侧设备的轻微对地短路和小电流漏电，监测绝缘状况。
可以选择作用于跳闸或发信。
过电压保护：1.雷电过电压保护。
2.操作过电压保护。
1、2两种过电压通常都是用避雷器来保护，可防止线路或设备绝缘击穿。
3.设备异常过电压保护：通过电压继电器和综保定值整定来实现跳闸或发信，用于保护设备在异常过压下运行造成的发热损坏。
低电压保护：瞬时低电压保护只发信不跳闸，用于避免瞬间短路或大负荷启动造成的正常设备误跳闸。
俗称躲晃电。
非电量保护：1.重瓦斯保护：用于变压器内部强短路或拉弧放电的严重故障保护。
选择跳闸。
2.轻瓦斯保护：用于变压器轻微故障的检测，选择发信报警。
3.温度保护：用于检测变压器顶层油温监测，轻超温发信报警，重超温跳闸。
毕业设计---110kv变电站一次、二次系统设计[管理资料]
![毕业设计---110kv变电站一次、二次系统设计[管理资料]](https://img.taocdn.com/s3/m/a586def0bed5b9f3f80f1c89.png)
毕业设计(论文)论文题目：110千伏终端变电站一次系统设计学生姓名：学号年级、专业、层次：二00六年三月目录第一章设计题目 (1)一．毕业设计课题 (1)二．毕业设计的内容要求 (1)第二章变压器容量确定 (2)一．主变容量的确定 (2)二．所用变压器容量的确定 (3)第三章电气主接线确定 (3)一．方案技术经济比较原则 (4)第四章短路电流及主要设备选择 (5)一．短路电流计算 (5)二．主设备选择 (8)三．主设备校验 (10)第五章绝缘配合及过电压保护 (16)一．绝缘配合 (16)二．过电压保护 (16)三．接地 (17)四．泄漏比距 (18)第六章电气设备布置及配电装置 (18)一．电气设备布置 (18)二．配电装置的型式 (19)第七章电容器补偿装置 (19)第八章保护配置及交直流部分 (19)一．110千伏线路保护配置 (19)二．变压器保护配置 (19)三．35千伏线路保护配置 (20)四．10千伏线路保护配置 (20)五．10千伏电容器组保护配置 (20)六．逻辑闭锁 (21)七．交流系统 (21)八．直流系统 (21)第九章监控系统功能配置 ..................................................... 错误!未定义书签。
一．系统结构 ..................................................................... 错误!未定义书签。
二．硬件设备配置............................................................ 错误!未定义书签。
三．软件系统 ..................................................................... 错误!未定义书签。
四．系统功能 ..................................................................... 错误!未定义书签。

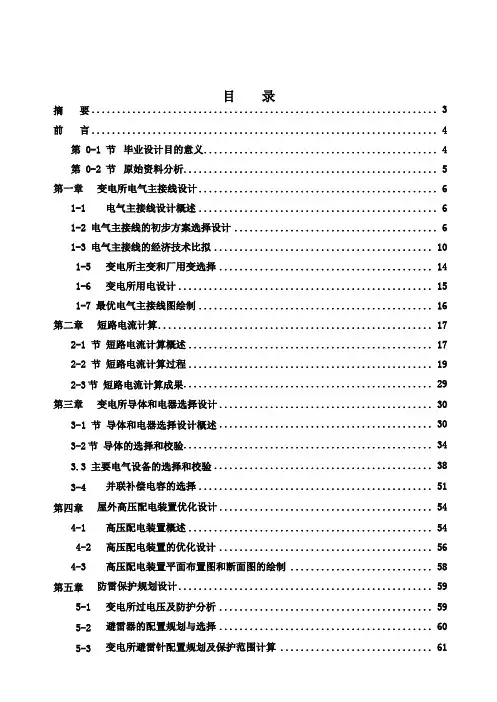

变电站电气主接线课程设计
目录摘要 (3)前言 (4)第 0-1 节毕业设计目的意义 (4)第 0-2 节原始资料分析 (5)第一章变电所电气主接线设计 (6)1-1 电气主接线设计概述 (6)1-2 电气主接线的初步方案选择设计 (6)1-3 电气主接线的经济技术比拟 (10)1-5 变电所主变和厂用变选择 (14)1-6 变电所用电设计 (15)1-7 最优电气主接线图绘制 (16)第二章短路电流计算 (17)2-1 节短路电流计算概述 (17)2-2 节短路电流计算过程 (19)2-3节短路电流计算成果 (29)第三章变电所导体和电器选择设计 (30)3-1 节导体和电器选择设计概述 (30)3-2节导体的选择和校验 (34)3.3 主要电气设备的选择和校验 (38)3-4并联补偿电容的选择 (51)第四章屋外高压配电装置优化设计 (54)4-1 高压配电装置概述 (54)4-2 高压配电装置的优化设计 (56)4-3 高压配电装置平面布置图和断面图的绘制 (58)第五章防雷保护规划设计 (59)5-1 变电所过电压及防护分析 (59)5-2避雷器的配置规划与选择 (60)5-3变电所避雷针配置规划及保护范围计算 (61)5-4 变电所接地设计 (62)第六章继电保护配置的规划设计 (63)6-1 仪表与继电保护的配置规划概述 (63)6-2 仪表配置规划设计 (63)6-3 继电保护配置规划设计 (64)结论 (69)总结与体会 (70)谢辞 (71)参考文献 (72)摘要本论文为110KV变电站电气主接线设计。
根据设计任务书给定的条件来设计，其主要包括以下内容：在对各种电气主接线比拟后确定本厂的电气主接线，对主变压器、厂用变压器和导体和重要电气设备进行选择，然后绘制主接线图、设备平面布置图、断面图、防雷配置图和继电保护规划配置图。
关键词：主接线短路计算设备选择防雷保护继电保护前言第 0-1 节毕业设计目的意义毕业设计是完成教学方案、实现培养目标的一个重要教学环节，是全面运用所学基础理论、专业知识和根本技能，对实际问题进行设计的综合训练，是培养学生综合素质和工程实践能力的教育过程。
110KV变电站电气主接线设计(课程设计)
110KV变电站电气主接线设计摘要本次设计为110kV变电站电气主接线的初步设计，并绘制电气主接线图。
该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。
110KV电压等级采用双母线接线，35KV和10KV电压等级都采用单母线分段接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、熔断器等）、各电压等级配电装置设计以及防雷保护的配置。
关键词：降压变电站；电气主接线；变压器；设备选型；无功补偿Abstract目录1.电气主接线设计1.1 110KV变电站的技术背景 (3)1.2 主接线的设计原则 (3)1.3主接线设计的基本要求 (3)1.4高压配电装置的接线方式 (4)1.5主接线的选择与设计 (8)1.6主变压器型式的选择 (9)2.短路电流计算2.1 短路电流计算的概述 (11)2.2短路计算的一般规定…………………………………………………………………………112.3短路计算的方法………………………………………………………………………………122.4短路电流计算…………………………………………………………………………………123.电气设备选择与校验3.1电气设备选择的一般条件……………………………………………………………………153.2高压断路器的选型……………………………………………………………………………163.3高压隔离开关的选型…………………………………………………………………………173.4互感器的选择…………………………………………………………………………………173.5短路稳定校验…………………………………………………………………………………183.6高压熔断器的选择……………………………………………………………………………184.屋内外配电装置设计4.1设计原则………………………………………………………………………………………194.2设计的基本要求………………………………………………………………………………204.3布置及安装设计的具体要求…………………………………………………………………204.4配电装置选择…………………………………………………………………………………215.变电站防雷与接地设计5.1雷电过电压的形成与危害……………………………………………………………………225.2电气设备的防雷保护…………………………………………………………………………225.3避雷针的配置原则……………………………………………………………………………235.4避雷器的配置原则……………………………………………………………………………235.5避雷针、避雷线保护范围计算 (23)5.6变电所接地装置………………………………………………………………………………246.无功补偿设计6.1无功补偿的概念及重要性……………………………………………………………………246.2无功补偿的原则与基本要求…………………………………………………………………247.变电所总体布置7.1总体规划………………………………………………………………………………………267.2总平面布置……………………………………………………………………………………26结束语 (27)参考文献 (27)1.电气主接线设计1.1 110KV变电站的技术背景近年来，我国的电力工业在持续迅速的发展，而电力工业是我国国民经济的一个重要组成部分，其使命包括发电、输电及向用户的配电的全部过程。
课程设计110-10KV变电站电气一次部分设计
本次设计的变电站的两个电压等级分别为：110kV、10kV，所以选用主变的 接线级别为 YN， d11 接线方式。
（4）容量比的选择 根据原始资料可知， 110kV 侧负荷容量与 10kV侧负荷容量一样大，所以容 量比选择为 100/100。 （5）主变冷却方式的选择 主变压器一般采用冷却方式 有自然风冷却（小容量变压器）、强迫油循 环风冷却（大容量变压器）、强迫油循环水冷却、强迫导向油循环冷却。 在水源充足，为了压缩占地面积的情况下，大容量变压器也有采用强迫油循 环水冷却方式的。强迫油循环水冷却方式散热效率高，节约材料，减少变压器本 身尺寸，其缺点是这样的冷却方式要在一套水冷却系统和有关附件，冷却器的密 封性能要求高，维护工作量大。而本次设计的变电所位于郊区，对占地要求不是 十分严格，所以应采用强迫油循环风冷却方式。 因此选择 2 台 25 兆伏安主变可满足供电要求； 选择主变型号为：SFZ10-25000/110
4 28 25 17 11 780 23
22
17
5 22 27 19 16 690 21
19
16
附图 发电厂变电所地理位置图 G 一 汽轮发电机 QFS-50-2 ，10.5KV,50MW, cosΦ=O．8， ＊=0.195； T — 变压器 SF10 —63000／121±2x2 .5％；YNd11;
XXXX 学校
课程设计说明书
题 目：A1# 110/10KV变电站电气一次部分设计
姓 名：
院 （系）：
XXXXXXXXX 学院
专业班级：电气工程及其自动化 20XX 级 X 班
学 号：
指导教师：
成 绩XX 年 XX 月 XX 日
1 / 26
郑州轻工业学院
110kV变电站电气安装工程施工现场平面布置图
110kV变电站电气安装工程施工现场平面布置图第一篇：110kV变电站电气安装工程施工现场平面布置图110kV××变二期变电所变电工程施工组织措施设计110kV变电站二期电气安装工程施工现场平面布置图110kV××变二期变电所变电工程施工组织措施设计其中：☆代表消防器材，代表道路。
2#接地变1#接地变2#电容器4#电容器项目部材料间控制室10kV开关室材料室大门2#主变1#主变运行区运行区110kV扩建区域由此进入110kV××变二期变电所变电工程施工组织措施设计布置说明: 1）租用××变二期附近民房一幢，作为食堂、卫生间等用。
2）在﹟2主变西侧位置边放置材料库、工具间、临时加工间等。
移动集装箱作为项目部办公场所和现场会议室，配置适当的办公设备，挂设相关图表及有关簿册。
3）在110kV场地西侧设置110kV设备堆放区，在1０kV电容器组边设置10kV电容器及接地变材料堆放区。
4）消防设施：借用变电所及项目部自己配置干粉灭火器，供场地、控制室、10kV配电室、油务区、电缆层、仓库、危险品库等处使用。
消防设施实行定置管理，临时施工需要另行配置移动消防灭火器。
5）提前布置好安全及宣传标牌，力求井然有序。
项目部绘制好现场平面布置图，实行定置管理。
3.2 施工现场临时用电、临时用水借用原变电所内的电源及用水。
第二篇：变电站电气安装工程安全协议66KV绰尔变电站电气施工安全协议编制日期：2013年10月05日66KV绰尔变电站电气安装新建工程安全协议发包单位：国网内蒙古东部扎赉特旗供电公司以下简称甲方承包单位：绥中金星电力建设安装有限公司以下简称乙方为贯彻“安全第一、预防为主、综合治理”的安全生产方针，明确承发包双方的安全责任，提高施工现场安全文明施工管理水平，保障工程项目的安全和施工人员的安全与健康，根据国家有关法律法规、国家电网公司的有关安全文明施工规定，结合本工程特点，双方在签订工程承发包合同的同时，经协商一致，签订本协议。
110kv变电站课程设计3
变电所毕业设计题目:永安南塔110KV变电所设计班级:姓名:组别\座号:指导老师:福建水利电力职业技术学院二0一二年十二月目录摘要 (3)前言 (4)第一章概述1.1设计的概述 (3)1.2电力系统概述 (3)1.3变电所各级电压负荷情况分析 (4)1.4变电所的自然条件 (4)第二章电气主接线的设计2.1电气主接线的设计要求 (5)2.2主变压器的选择原则 (5)2.3主变压器的选择 (7)2.4电气主接线设计方案的技术、经济比较与确定 (15)2.5变电所电气主接线特点2.6所用变设计第三章短路电流的计算3.1短路电流的计算条件3.2短路电流计算的方法与步骤............................. (16)3.3三相短路电流计算.................... .. (18)3-3 母线电缆及绝缘子............................................. .. (19)第四章电气设备选择4.1断路器和隔离开关的选择 (19)4.2 电流互感器的选择 (19)44.3 电压互感器的选择 (20)4.4高压熔断器的选择 (20)4.5母线的选择与校验.................................................. . (21)4.6.4穿墙套管的选择4.7绝缘子型号和绝缘子串4.8高压开关柜的选择第5章防雷、接地保护计算5.1防雷接地设计 (21)5-2 短路电流计算的方法与步骤 (22)5-3 变电所短路电流计算 (2)摘要：电力工业为现代化生产提供主要动力，电力科学的发展和广泛应用，对我国工农业的迅速发展及人民生活的提高起到了巨大的作用和深远的影响。
通过对理论的学习理解以及实际的工作，我对变电所的原理和设备有了初步的了解。
为了增加自己的动手能力，为以后的工作打下良好的基础，我选择了110KVKD变电所设计作为自己的毕业课题。
(完整)110KV变电所一次部分设计
课程设计(论文）题目 110KV变电所一次部分设计学院名称电气工程学院指导教师职称讲师班级电力113班学号学生姓名2014年 6月 30日电气工程基础设计任务书一、设计内容要求设计110KV变电所(B所）的电气部分二、原始资料1供设计的变电所有A、B、C三个,各自的地理位置和系统发电机、变压器相关数据如附图1所示.附图1 各变电所的地理位置2各变电所的10kV低压负荷分别为P a=500kW，P b=300kW，P c=200kW.3各变电所典型负荷曲线有两种,分别如附图2（a）和附图2（b）所示。
4110kV输电线路l1、l2、l3、l4的长度各不相同，电抗均按0。
4Ω/km计.5每位同学设计的原始数据，除了P a=500kW,P b=300kW,P c=200kW之外，其它数据应根据自己所在班级的序号，在附表1中查找。
附图2 典型日负荷曲线附表1 每位同学设计原始数据查找表三、设计任务（1)设计本变电所的主变压器台数、容量、形式。
（2)设计高低压侧主接线方式。
(3）设计本变电所的所用电接线方式。
（4）计算短路电流。
(5）选择电气设备（包括断路器、隔离开关、互感器等）。
设计成果1.设计说明书一份 2。
计算书一分 3。
主接线图一份要求:上述3者按顺序装订成一册（简装，钉书针左边钉好3颗,勿用夹子夹)五、主要参考资料［1]姚春球。
发电厂电气部分。
北京:中国电力出版社:2004［2]电力工业部西北电力设计院.电力工程电气设备手册(第一册）.北京：中国电力出版社,1998 ［3]周问俊.电气设备实用手册.北京:中国水利水电出版社，1999［4]陈化钢。
企业供配电。
北京：中国水利水电出版社,2003。
9[5]电力专业相关教材和其它相关电气手册和规定摘要：本次设计为110kV降压变电站电气一次部分的初步设计，根据原始资料，以设计任务书和国家有关电力工程设计的规程、规范及规定为设计依据.变电站的设计在满足国家设计标准的基础上，尽量考虑当地的实际情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气工程及其自动化专业电力系统方向课程设计任务书和指导书题目： 110kV变电站电气主接线及配电装置平面布置图的设计指导教师：江静电气主接线及配电装置平面布置图课程设计任务书题目： 110kV变电站电气主接线及配电装置平面布置图的设计一、课程设计的目的要求使学生巩固和应用所学知识，初步掌握部分工程设计基本方法及基本技能。
二、题目：110kV变电所电气主接线设计三、已知资料为满足经济发展的需要，根据有关单位的决定新建1座降压变电气。
原始资料：1变电所的建设规模⑴类型：降压变电气⑵最终容量和台数：2×31500kV A：年利用小时数：4000h。
2电力系统与本所连接情况⑴该变电所在电力系统中的地位和作用：一般性终端变电所；⑵该变电所联入系统的电压等级为110kV，出线回路数2回，分别为18公里与电力系统相连;25公里与装机容量为100MW的水电站相连。
⑶电力系统出口短路容量：2800 MV A；3、电力负荷水平⑴高压10 kV负荷24回出线，最大输送2MW，COSΦ＝0.8，各回出线的最小负荷按最大负荷的70％计算，负荷同时率取0.8，COSΦ＝0.85，Tmax＝4200小时/年；⑵24回中含预留2回备用；⑶所用电率1％4、环境条件该所位于某乡镇，有公路可达，海拔高度为86米，土壤电阻系数Р＝2.5×104Ω.cm，土壤地下0.8米处温度20℃；该地区年最高温度40℃，年最低温度－10℃，最热月7月份其最高气温月平均34.0℃，最冷月1月份，其最低气温月平均值为1℃；年雷暴日数为58.2天。
四、设计内容1、设计主接线方案⑴确定主变台数、容量和型式⑵接线方案的技术、经济比较，确定最佳方案⑶确定所用变台数及其备用方式。
2、计算短路电流3、选择电气设备4、绘制主接线图5、绘制屋内配电装置图6、绘制屋外配电装置平断面图五、设计成果要求1、设计说明书1份编写任务及原始资料⑴编写任务及原始资料⑵确定主变压器台数、容量和型式⑶确定主接线方案（列表比较）⑷计算短路电流（包括计算条件、计算过程、计算成果）⑸选择高压电气设备（包括初选和校验，并列出设备清单）。
2、变电站电气主接线图1份采用75×50 cm方格纸，图形符号必须按国家标准符号绘制，并有图框和标签框，字体采用仿宋体字，用铅笔绘图和书写。
接线按单线图绘制，仅在局部设备配置不对称处绘制三线图，零线绘成虚线。
在主母线位置上注明配电装置的额定电压等级，在相应的方框图上标明设备的型号、规范。
3、屋内10kV配电装置图1份采用75×50 cm方格纸，图形符号必须按国家标准符号绘制，并有图框和标签框，字体采用仿宋体字，用铅笔绘图和书写。
该图应能显示开关柜的排列顺序、各柜的接线方案编号、柜内的一次设备内容（数量的规格）及其连接，设备在柜内的大致部位，以及走廊的大致走向等。
4、屋外110kV配电装置平断面图1份采用75×50 cm方格纸，图形符号必须按国家标准符号绘制，并有图框和标签框，字体采用仿宋体字，用铅笔绘图和书写。
该图应能显示各主要设备的布置位置及走廊的大致走向等。
5、编制设计说明书及计算书六、日程安排第一天：布置任务、介绍电气设备选择第二天：电气主接线最佳方案的确定第三天：短路电流计算第四、五天：电气设备选择第六天：绘制电气主接线图第七天：绘制10kV配电装置订货图第八天：绘制110kV配电装置平面布置图第九天：绘制110kV户外配电装置断面图第十天：整理设计说明书、考核电气主接线及配电装置平面布置图课程设计指导书第一节电气主接线方案设计一、主接线方案设计所需原始资料设计主接线方案时，首先需要了解原始资料：（一）水能资料包括水电站的装机台数和容量，年装机利用小时数、调节性能、开发形式等。
（二）电力系统资料1．水电站在电力系统中的地位和作用；2．电力系统的情况和参数；3．与电力系统的耦合方式；4．负荷的性质、重要程度、供电容量和输电距离；5．厂用电的情况；（三）气象情况包括选择电气设备所需的各种温度等大气条件等（四）其它有关资料包括配电装置型式，各主要设备的保护方式等。
二、主变压器型式、台数和容量的确定三、电气主接线方案的确定（一）电气主接线的基本形式（二）电气主接线方案的技术比较根据任务书所列的已知资料，先拟出几个可能的电气主接线方案，先进行粗略的技术比较，筛选出2~3个满足供电可靠性和电能质量等要求的接线方案。
最后进一步进行较详细的技术比较，确定出最佳方案。
技术比较一般从以下几个方面论证，分析其优缺点：1．技术上的选择与灵活性；2．供电的可靠性；3．运行的安全性；4．维护、检修方便以及布置的合理性；5．继电保护的简化、适应运行人员的技术水平；6．电气设备的制造问题、就地取材问题、占地面积问题等。
四、厂用电器（一）厂用变压器的台数和容量1．台数：有地区外来电源作备用或装机容量较小时，可采用一台，否则骨干电站应考虑两台；2．备用方式：采用暗备用方式，若采用油浸式变压器，每台容量按70%计算容量选择；若采用干式变压器，则每台容量按100%计算容量选择。
（二）厂用电源的引接原则1．有母线的电气主接线，从电压等级较低的母线上引接厂用电源；2．无母线的电气主接线，可从发电机——变压器之间分支上引接厂用电源。
（三）厂用电母线的接线方式按厂用变台数进行分段或不分段，但必须装设备用电源自动投入装置（BZT）。
第二节短路电流计算及电气设备选择一、电气设备的配置：（一）开关电器的配置原则每一回路须有操作电器、保护和隔离电器。
根据设计任务书的要求及已知资料，在选定的电气主接线方案草图上配置开关电器时应考虑以下问题：1．35KV屋外配电装置管理开关带接地刀闸问题根据不同电气主接线具体情况需要，从检修、试验的安全角度出发，在隔离开关，在隔离开关的一侧或双侧装设接地刀闸。
2．接在主母线上的阀型避雷器与电压互感器合用一组隔离开关。
3．厂用变压器高压侧一般采用熔断器作为操作、保护电器。
（二）互感器的配置互感器的配置应充分满足保护及自动装置、测量、同期以及绝缘监察的需要。
（三）其它1．设备之间的连接方式一般采用母线连接，当布置有困难时采用电力电缆连接。
2．防雷保护即侵入波过电压的保护3．通讯问题二、短路计算条件在短路电流计算之前，应先确定短路计算条件，包括以下内容：1．计算电路图的确定（1）系统容量及电抗的确定（已知系统部分参数时）；（2）最大运行方式的确定；（3）短路计算点的确定。
2．短路计算时间的确定三、短路电流的计算1．根据电气设备选择的需要，短路电流应计算下列参数：I‘’、I zt、I zt/2、i ch和I ch。
2．短路电流计算步骤：（1）选取基准S j，U j=U p，计算各元件电抗标么值，并绘制等值电路图（2）网络化简，求各电源到短路点的综合电抗（3）短路电流计算四、电气设备选择主要选择下列设备：各电压级汇流主母线、断路器、隔离开关、熔断器、互感器、电力电缆、回路载流导体及绝缘子等。
并对所选设备进行校验。
第三节安装接线图安装接线图是二次接线的主要施工图，也是提供厂家制造屏和柜的图纸。
施工图经过施工和运行检修并修正后，就成为对二次回路进行维护、试验和检修的基本图纸。
安装接线图一般包括屏面布置图、端子排图、屏背面接线图三种。
本设计是要求根据已知的二次原理展开图及所选用的设备，设计相应的屏内设备的屏面布置图，然后再由原理展开图及屏面布置图，设计出端子排图。
最后根据以上三种图纸设计屏背面接线图。
一、屏面布置图屏面布置图是加工、制造屏、台、盘和安装屏、台、盘上设备的依据。
屏、台、盘上各设备的排列、布置系根据运行操作的合理性并适当考虑到维护和施工的方便而决定的，必须按照设备尺寸和设备之间的距离及一定的比例进行绘制。
二、端子排图端子排图是表示屏、台、盘内需要装设端子排的数目、型式、排列顺序、位置，以及它与屏台排上设备和屏、台、盘外设备连接情况的图纸。
端子排土实际是屏背面接线图的一个组成部分，它主要是表示屏内设备与屏外设备的连接（电缆）情况。
三、屏背面接线图屏背面接线图是以屏面接线图为基础，并以原理接线图为依据而绘制的接线图，它标明了屏上各个设备引出端子之间的连接情况，以及设备与端子之间的连接情况，它是一种指导屏上配线的图纸。
为了配线工作及识图的方便，在这种接线图中，对各设备和端子排一般都增加了一种采用“相对编号法”进行的编号，用以说明这些设备相互连接的关系。
例如，甲接线柱上标了乙接线柱的编号，乙接线柱上标上甲接线柱的编号，这表明甲和乙两接线柱之间应连接起来。
第四节配电装置布置图配电装置是电气一次接线的工程实施，是发电厂及变电站的重要组成部分。
它是按电气主接线的要求，由开关电器、载流导体和必要的辅助设备所组成的电工建筑物，在正常情况下用来接受和分配电能；发生事故时能迅速切断故障部分，以恢复非故障部分的正常工作。
一、绘制屋内配电装置订货图屋内配电装置订货图是厂家根图形进设计、订货、安装的重要资料，厂家将根据订货图进行具体的配料。
二、屋内配电装置布置图将屋内配电装置如成套开关柜合理地布置的屋内。
三、屋外配电装置平、断面图将屋外配电装置布置合理在屋外的场地进行布置，即应满足对安全距离的要求，又应节约用地。
第五节设计成果一、绘制水电站电气主接线图1．采用75×50cm方格纸，图形符号必须按国家新标准符号绘制，并有图框和标题栏，字体应采用仿宋体字，用铅笔绘图和书写。
2．接线按单线图绘制，仅在局部设备配置不对称处绘制三线图，零线绘成虚线。
3．在主母线位置上注明配电装置的额定电压等级，在相应的方框图上表明设备的型号、规格。
二、绘制屋内配电装置配置图1．采用50×375cm方格纸绘制。
2．设备的型号、规格和数量采用列表的形式。
三、绘制35kV屋外配电装置平断面图1．两张图分别采用75×50cm和75×50cm图纸绘制。
2．屋外配电装置布置图应按与实际尺寸成比例画出，要求布置协调对称、美观。
各元件的型号规格必须列在设备表中。
四、绘制设计说明书1．任务及原始资料。
2．主变台数、容量及型式的确定（需论证）。
3．主接线方案的确定（列表比较）。
4．短路电流计算（包括计算条件即计算电路图确定说明，计算过程和结果表）。
5．电气设备的选择。
6．主要一次设备清单（包括设备名称、型号、规格、单位和数量等）。
7．其他需要说明的内容。
